Ein ultraschnelles plenoptisches Kamerasystem für hochauflösendes 3D-Partikeltracking in unsegmentierten Szintillatoren

Unsichtbare Teilchen in drei Dimensionen sehen

Viele der gefinkelsten Teilchen des Universums, etwa Neutrinos und mögliche Kandidaten für dunkle Materie, hinterlassen beim Durchgang durch Materie nur die schwächsten Lichtspuren. Um diese geisterhaften Besucher zu detektieren und präzise zu verfolgen, sind üblicherweise riesige, komplexe Detektoren mit Tausenden bis Millionen von Auslesekanälen nötig. Dieser Artikel stellt eine neue Methode vor, ihre Bahnen in drei Dimensionen einzufangen, basierend auf Kameratechnik, die im Geiste an hochwertige Fotografie erinnert — potenziell mit weniger Komplexität und Kosten und zugleich schärferer Einsicht in Teilchenwechselwirkungen.

Warum traditionelle Detektoren an Grenzen stoßen

Moderne Teilchendetektoren stützen sich oft auf Szintillatorklötze — Materialien, die aufleuchten, wenn geladene Teilchen hindurchlaufen. Um die Teilchenorte genau zu bestimmen, werden diese Blöcke meist in viele kleine Stücke zerteilt oder mit dich gekreuzten Lichtleitern versehen, wobei jedes Segment oder jeder Faserstrang an einen eigenen Elektronikkanal angeschlossen ist. Dieser feinteilige Ansatz erreicht Submillimeter-Präzision, aber die Skalierung auf tonnenschwere Detektoren erfordert eine enorme Anzahl von Kanälen und teure Auslesehardware. Neuere Konzepte versuchen, physische Segmentierung zu vermeiden, indem stark streuende Materialien verwendet werden, die Licht in kleinen Bereichen einschließen, doch auch sie stehen vor Kompromissen zwischen Auflösung, Komplexität und Kosten.

Eine Kamera, die Licht in 3D einfängt

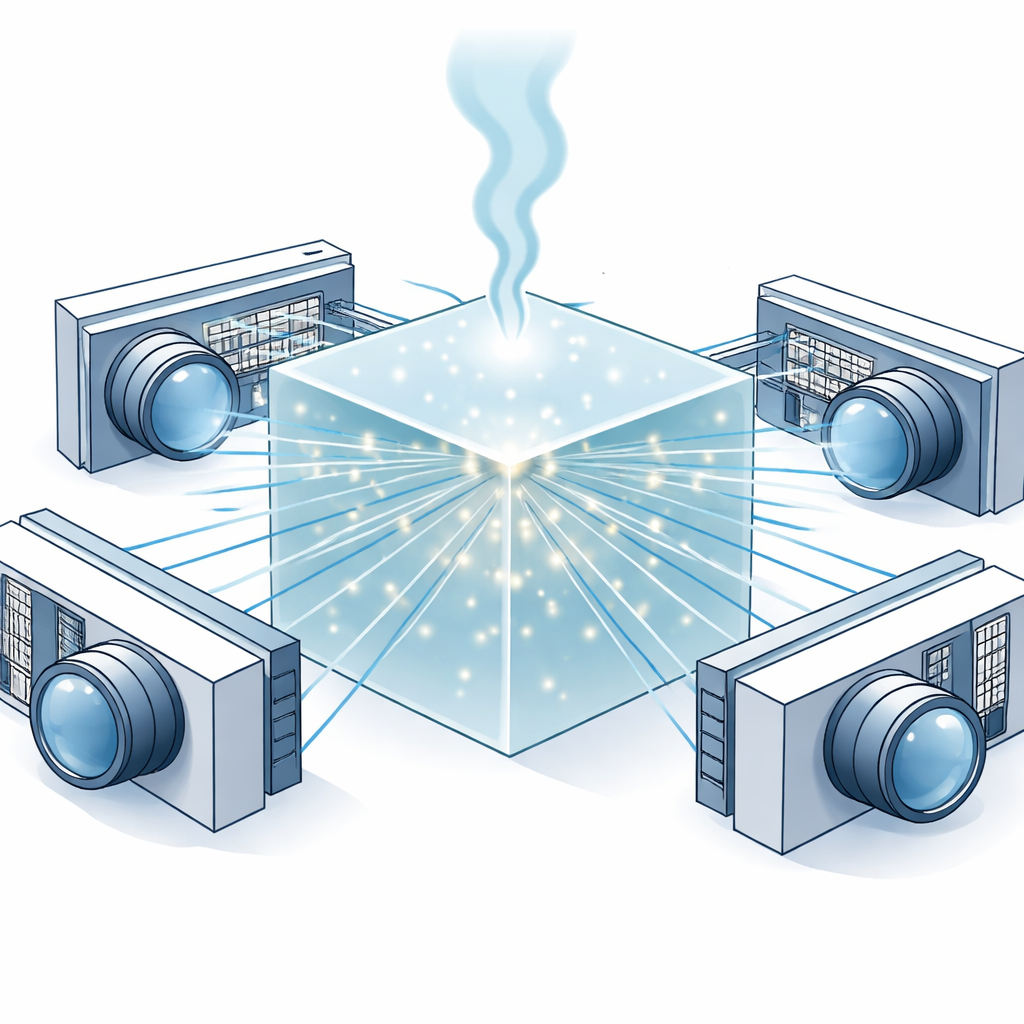

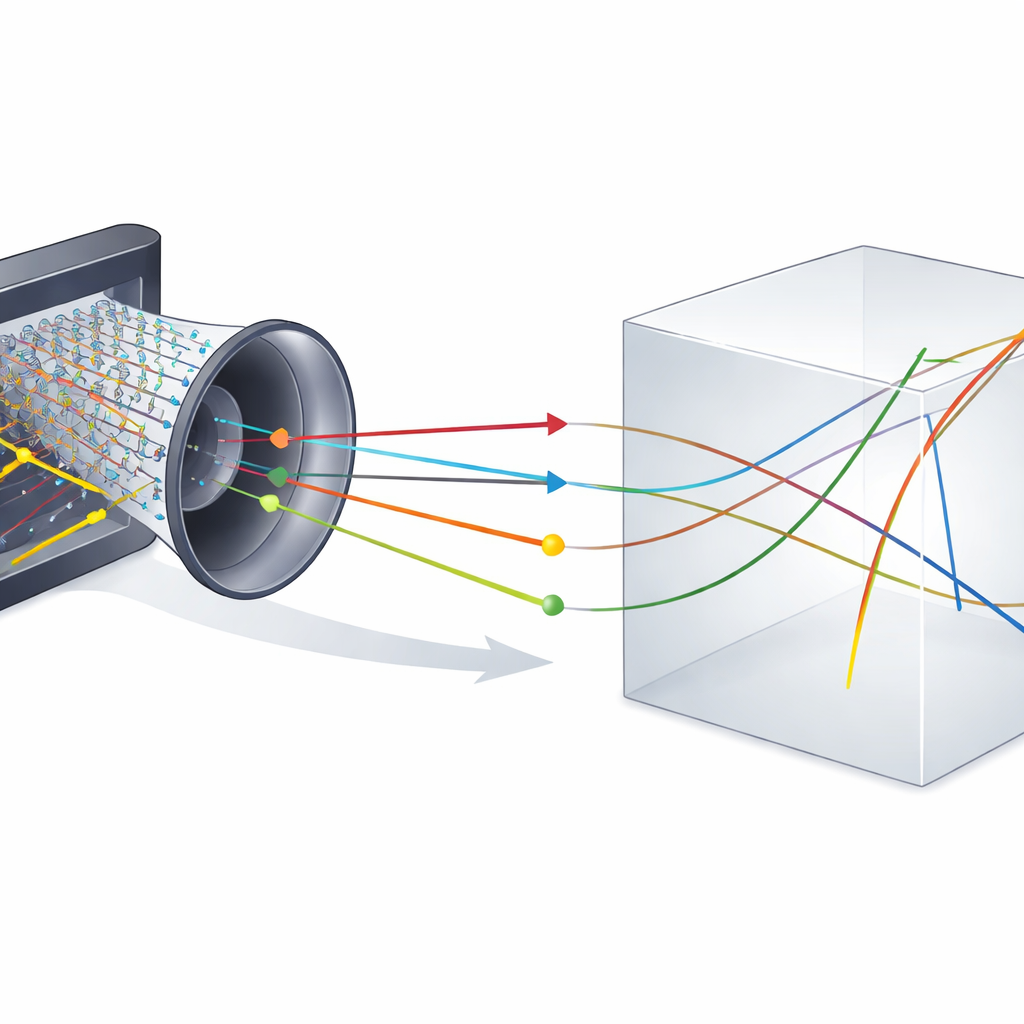

Die Autoren schlagen eine andere Strategie vor: Anstatt den Szintillator zu zerschneiden, belassen sie ihn als festen Block und verwenden plenoptische Kameras, um zu rekonstruieren, woher jedes Szintillationsphoton stammt. Eine plenoptische bzw. Lichtfeld-Kamera sitzt außerhalb des Blocks und kombiniert ein übliches Hauptobjektiv mit einem dichten Array winziger Linsen, die direkt vor einem speziellen Bildsensor angeordnet sind. Jede Mikrolinse blickt aus einem leicht anderen Winkel auf den Szintillator, sodass ein einzelner Lichtblitz im Inneren des Blocks ein Cluster kleiner Bilder über den Sensor verteilt erzeugt. Indem man diese Winkelinformation mit der Position jedes detektierten Photons verbindet und ein detailliertes optisches Modell anwendet, kann das System die Photonenbahnen in den Szintillator zurückverfolgen und die ursprünglichen 3D-Partikelspuren rekonstruieren.

Einzelphotonenkameras mit extremer Geschwindigkeit

Damit das für seltene und schwache Teilchenevents funktioniert, wird das plenoptische System mit fortschrittlichen Bildchips kombiniert, den Single-Photon-Avalanche-Dioden (SPAD)-Arrays. Im Gegensatz zu herkömmlichen Kamerasensoren kann jedes winzige Pixel in einem SPAD-Array einzelne Photonen detektieren und deren Ankunftszeit mit Sub-Nanosekunden-Präzision messen. Da die Ausleseelektronik direkt auf dem Chip integriert ist, können Millionen von Pixeln nur wenige Datenleitungen gemeinsam nutzen, wodurch eine separate analoge Auslesekette pro Kanal überflüssig wird. Im hier beschriebenen Prototyp füttert ein kundenspezifisches plenoptisches Linsensystem das Licht auf ein SPAD-Array, wodurch ein Gerät entsteht, das die Autoren PLATON-Prototyp nennen. Sorgfältige Kalibration mit einer verschiebbaren Punktlichtquelle zeigt, dass diese Anordnung einen einzelnen Punkt im Raum in der Tiefe auf einige Millimeter und seitlich auf unter ein Millimeter lokalisieren kann, selbst wenn nur eine geringe Anzahl Photonen verfügbar ist.

Von Labor‑Elektronen zu simulierten Neutrinos

Als Machbarkeitsnachweis stellte das Team einen kleinen Plastikszintillatorblock vor den PLATON-Prototyp und beleuchtete ihn mit Elektronen aus einer radioaktiven Quelle. Durch Abkühlung des Sensors zur Rauschunterdrückung und Auswahl von Frames mit nur wenigen detektierten Photonen konnten sie die Positionen einzelner Elektronenevents innerhalb von grob ein paar Zentimetern entlang der Sichtachse rekonstruieren — eine Leistung, die mit den Erwartungen aus früheren Kalibrationstests übereinstimmt. Darauf aufbauend entwarfen sie einen fortgeschritteneren virtuellen Detektor, bestehend aus Arrays verbesserter plenoptischer Kameras, die einen 10‑Zentimeter‑Szintillatorwürfel von zwei Seiten betrachten, und simulierten dessen Antwort auf Myon‑Neutrinos aus einem Beschleunigerstrahl. Hier wurde ein tiefes neuronales Netz auf Basis von Transformer‑Modellen trainiert, um die dünn besetzten Photonenmuster zu interpretieren und in Partikelspuren zu clustern.

Scharfe Spuren ohne Zerschneiden des Detektors

Die Simulationen zeigen, dass dieses aufgerüstete PLATON‑Modul Partikelbahnen mit typischer dreidimensionaler Präzision von etwa 200 Mikrometern rekonstruieren kann — dünner als ein Blatt Papier — selbst wenn mehrere Teilchen aus einer einzelnen Neutrinowechselwirkung hervorgehen. Die Methode kann den Wechselwirkungsort, die Anzahl der ausgestoßenen Protonen und den Energieverlust entlang ihrer Spuren rekonstruieren, wobei Protonenenergieabschätzungen über weite Bereiche mit besser als 10 % Genauigkeit erzielt werden. Wiederholt man die Übung mit konventionellen Kameras statt plenoptischer, verschlechtert sich die 3D‑Auflösung um etwa den Faktor vier, insbesondere bei wachsendem Detektorvolumen. Skaliert man das Design in Simulation auf einen Kubikmeter Szintillator, finden die Autoren, dass Millimeterauflösung für punktartige Energieabgaben bereits erreichbar ist, mit einem klaren Pfad zu submillimetergenauer Leistung durch bessere Optik, kleinere Pixel und leistungsfähigere Rekonstruktionsalgorithmen.

Neue Fenster zur schwer fassbaren Physik öffnen

Im Kern ersetzt diese Arbeit die physische Segmentierung im Inneren eines Detektors durch optische und rechnerische „Segmentierung“ außen. Durch die Kombination von plenoptischer Bildgebung, Einzelphotonen‑Timing und moderner Machine‑Learning‑Technik bietet das PLATON‑Konzept hohe räumliche und zeitliche Auflösung in großen, dichten Szintillatoren, ohne die Zahl der Auslesekanäle zu vervielfachen. Die Autoren argumentieren, dass solche Detektoren zukünftige Messungen von Neutrinowechselwirkungen schärfen, bei der Suche nach dunkler Materie helfen und medizinische sowie industrielle Bildgebungsverfahren verbessern könnten, die auf Szintillation oder Cherenkov‑Licht beruhen. Wenn die nötigen Verbesserungen bei Sensoren und Optik realisierbar sind, könnten große unsegmentierte Szintillatorblöcke eines Tages detaillierte 3D‑Filme unsichtbarer Teilchen liefern, die Materie durchqueren.

Zitation: Dieminger, T., Alonso-Monsalve, S., Alt, C. et al. An ultrafast plenoptic-camera system for high-resolution 3D particle tracking in unsegmented scintillators. Nat Commun 17, 4204 (2026). https://doi.org/10.1038/s41467-026-70918-x

Schlüsselwörter: Neutrinodetektoren, Lichtfeldbildgebung, Einzelphotonenkameras, 3D-Partikelverfolgung, Szintillatortechnologie
