Erhöhung der Ermüdungswiderstandsfähigkeit in geordneten Intermetalllegierungen durch Multi-Element-Symbiose

Warum zähere Metalle wichtig sind

Von Gasturbinen bis zu Kernreaktoren stützen sich viele unserer anspruchsvollsten Maschinen auf Metallteile, die Milliarden winziger Zug–Druck-Zyklen aushalten müssen, ohne zu versagen. Eine wichtige Klasse vielversprechender Werkstoffe, die sogenannten Intermetalllegierungen, ist zwar sehr stark, neigt unter wiederholter Belastung aber dazu, früh zu reißen — ein Versagen, das als Ermüdung bekannt ist. Diese Studie berichtet über eine neue Methode, Intermetalllegierungen so aufzubauen, dass sie der Ermüdung so widerstehen, dass sie sogar Spannungen aushalten können, die über dem Niveau liegen, bei dem sie erstmals zu plastischer Verformung beginnen. Das eröffnet Wege zu sichereren und leichteren Bauteilen für extreme Einsatzbedingungen.

Ein neuer Metalltyp entsteht

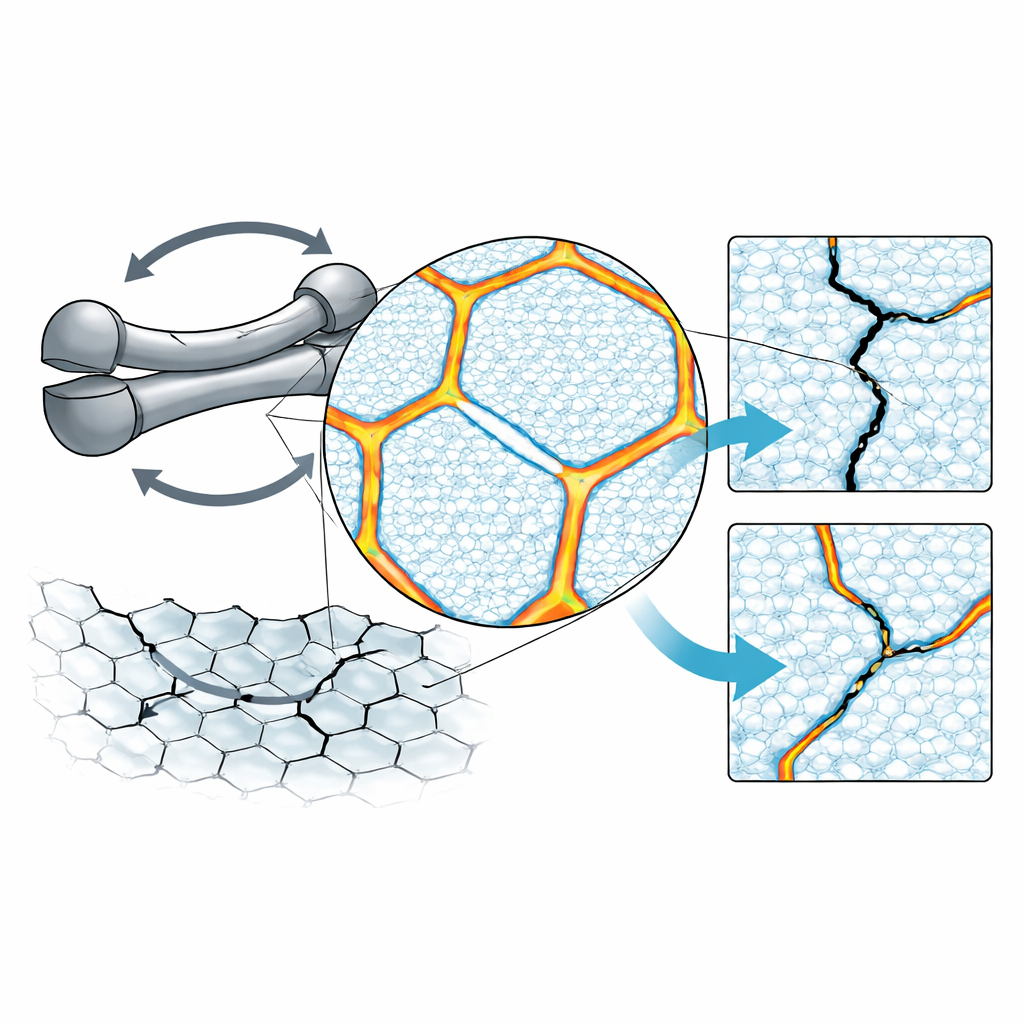

Die Forschenden entwickelten eine sorgfältig abgestimmte Legierung, die hauptsächlich aus Kobalt und Nickel besteht, mit geringen Anteilen an Titan, Aluminium, Tantal, Vanadium und einer Spur Bor. In diesem Metall ordnen sich die Atome in einem hochgeordneten Muster an, das Intermetalllegierungen normalerweise ihre Festigkeit verleiht, sie aber auch spröde macht. Das Team verschob bewusst die Zusammensetzung weg vom üblichen Rezept, sodass bestimmte Elemente an die Ränder der winzigen kristallinen Körner wandern. Daraus entstand eine interne „Kern–Mantel“-Architektur: Jeder Kornkern bleibt geordnet, während seine Grenze von einer ultradünnen, etwas unordentlicheren Schicht von nur etwa zwei Milliardsteln eines Meters Dicke umgeben ist.

Eine verborgene weiche Schicht an Korngrenzen

Mithilfe fortschrittlicher Elektronenmikroskopie und Atomsondentechniken kartierten die Autorinnen und Autoren, welche Atome bevorzugt wohin gehen. Sie fanden, dass Kobalt und Bor sich an den Korngrenzen anreichern, während mehrere andere Elemente verdrängt werden. Diese Segregation verwandelt die geordnete Struktur an der Korngrenze in eine flexiblere, flächenzentrierte kubische Schicht, während das Korninnere stark geordnet bleibt. Effektiv ist jedes Korn durch eine nanoskopische, etwas weichere Haut an seine Nachbarn gebunden. Gleichzeitig erhöht die komplexe Verteilung der Elemente im geordneten Kern die Energiebarriere für bestimmte atomare Verschiebungen, was das Gitter gegen die Defekte stärkt, die unter zyklischer Belastung üblicherweise entstehen.

Stärke und Ausdauer über den Erwartungen

Mechanische Prüfungen an Proben mit feinen und groben Körnern zeigten eine seltene Kombination aus sehr hoher Festigkeit und großer Dehnbarkeit vor dem Versagen. Am auffälligsten hielt die neue Legierung bei wiederholter Zugbelastung bei Raumtemperatur Spannungsniveaus von 800 bis 1.100 Megapascal für mindestens zehn Millionen Zyklen ohne Bruch aus. Diese Ermüdungsgrenzen liegen nicht nur weit über denen früherer Intermetalllegierungen — die typischerweise unter 400 Megapascal liegen —, sondern übersteigen auch die Streckgrenze der Legierung, ab der bleibende Verformung beginnt. Bei den meisten Metallen liegt die sichere Ermüdungsbeanspruchung deutlich unterhalb dieses Streckpunkts; dass sie hier darüber liegt, zeigt eine ungewöhnlich effiziente Nutzung der Materialfestigkeit im Vergleich zu vielen modernen Stählen und Superlegierungen.

Wie die Legierung das Risswachstum stoppt

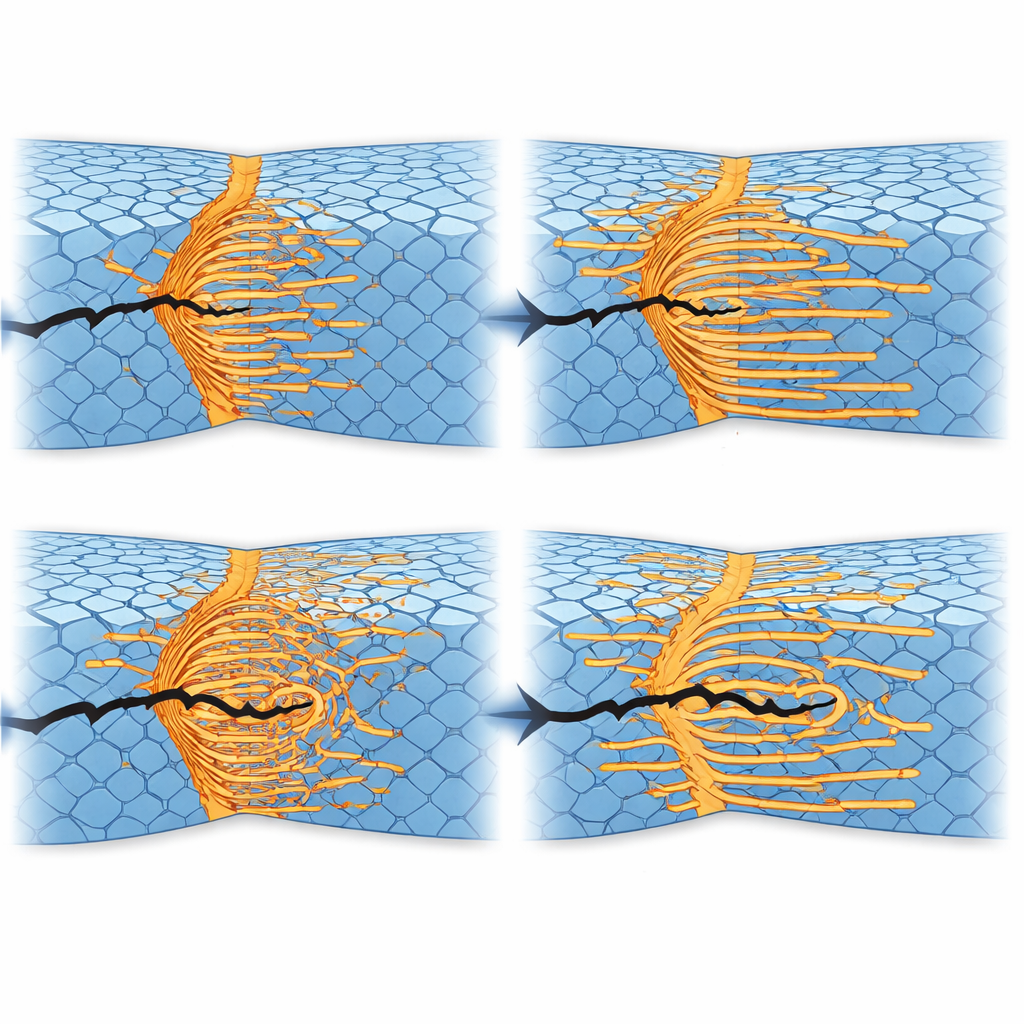

Um zu verstehen, warum dieses Metall so lange hält, untersuchte das Team Bruchflächen und die während des Zyklierens entstandenen inneren Strukturen. Bei herkömmlichen Intermetalllegierungen verlaufen Risse entlang der Korngrenzen und erzeugen ein grobes, zuckerähnliches Muster, das sprödes Versagen anzeigt. In der neuen Legierung ändert sich der Rissverlauf: Korngrenzen bleiben intakt, und Risse durchschneiden Körner auf einem verschlungenen, zackigen Weg. Die dünnen unordentlichen Schichten an den Korngrenzen wirken sowohl als starker Kleber als auch als Zündpunkte für kontrollierte Verformung in den geordneten Kernen. Unter hoher zyklischer Belastung senden sie Linien atomarer Defekte aus, die sich zu Bändern und Netzwerken organisieren und schließlich in ultradünne Zwillingslamellen — spiegelähnliche Bereiche im Kristall — münden. Diese Merkmale verteilen die Dehnung, verlangsamen das Voranschreiten von Rissen und rauen den Bruchpfad auf, wodurch sich die Geschwindigkeit der Schädigungsakkumulation drastisch reduziert.

Was das für künftige Maschinen bedeutet

Einfach gesagt haben die Autorinnen und Autoren gezeigt, dass das Hinzufügen einer sorgfältig entworfenen, ungeordneten Nanolage um geordnete Körner eine sonst spröde Legierungsfamilie in Materialien verwandeln kann, die sowohl stark als auch überraschend ermüdungsbeständig sind. Indem Korngrenzen als flexible, zähe Schnittstellen statt als Schwachstellen fungieren und seltene Verformungsmodi ausgelöst werden, die die Dehnung gleichmäßiger verteilen, widersteht die Legierung der Rissinitiierung und -ausbreitung selbst unter extrem wiederholter Belastung. Dieses Designprinzip — Nutzung atomarer „Klebstoffe“ an inneren Grenzen — bietet eine leistungsfähige Blaupause zur Entwicklung von Strukturmetallen der nächsten Generation, die Flugzeuge, Kraftwerke und andere kritische Systeme leichter und zuverlässiger machen könnten.

Zitation: Li, Q., Jing, L., Duan, F. et al. Increasing fatigue resistance in ordered intermetallic alloys with multi-element symbiosis. Nat Commun 17, 4122 (2026). https://doi.org/10.1038/s41467-026-70838-w

Schlüsselwörter: Ermüdungswiderstand, Intermetalllegierungen, Korngrenzen, nanostrukturierte Metalle, Luft- und Raumfahrtmaterialien
