Kompakter adaptiver Spektralbildgeber ermöglicht durch MEMS-Fabry-Perot-Filterchip im langwelligen Infrarot

Schärfere Augen für Wärme

Viele Dinge in unserer Umgebung strahlen in unsichtbarem Wärmelicht, von Automotoren bis zu Fabrikschornsteinen. In dieser Arbeit wird eine neue Art von Kamera vorgestellt, die diese Wärme in feindetaillierten, farbähnlichen Informationen sehen kann und dennoch klein und leicht genug ist, um von einer Drohne getragen zu werden. Ein solches Werkzeug könnte helfen, Verschmutzung zu erkennen, versteckte Objekte zu suchen und Gesteine oder Chemikalien aus der Ferne zu untersuchen.

Warum Wärmefarben wichtig sind

Gewöhnliche Wärmebildkameras wandeln unsichtbare Wärme in Bilder um, die heiße und kalte Bereiche zeigen, fassen dabei jedoch meist viele Wärmefarben zusammen. Die spektrale Bildgebung im langwelligen Infrarot geht weiter, indem sie Wärme in viele schmale Bänder aufteilt, ähnlich wie weißes Licht in ein Regenbogen-Spektrum zerlegt wird. Verschiedene Gase, Flüssigkeiten und Feststoffe haben über diese Bänder charakteristische Muster; ihre Aufzeichnung erlaubt es Forschern, Materialien zu unterscheiden, Verschmutzung zu messen und Ziele auch bei Nacht oder im Nebel zu erkennen. Bestehende Instrumente, die dies gut leisten, sind jedoch groß, schwer und verlassen sich auf langsam arbeitende mechanische Scans, was ihren Einsatz beschränkt.

Ein winziger Chip im Zentrum der Kamera

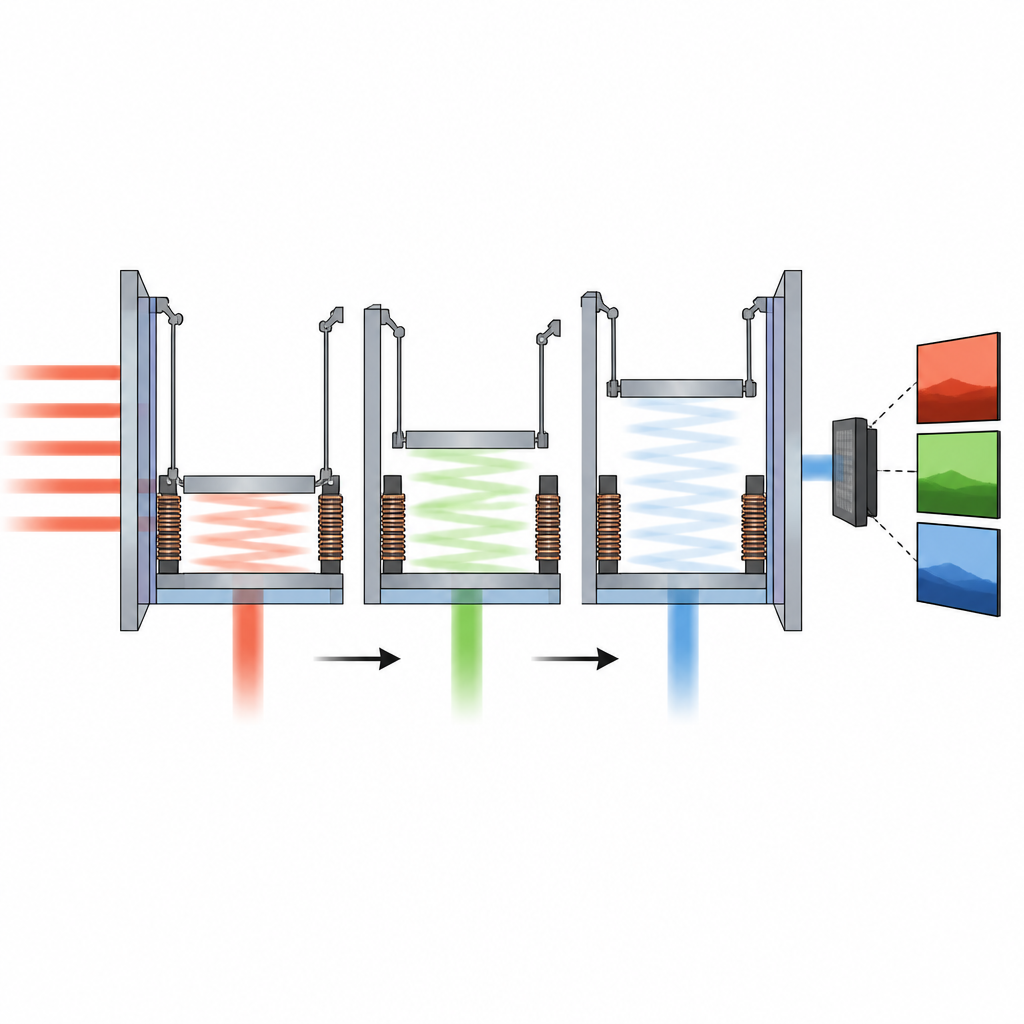

Die Forscher lösten dieses Problem, indem sie den Kern der Kamera um einen speziellen Chip herum bauten, den MEMS-Fabry-Pérot-Filter. In diesem Chip stehen sich zwei winzige Spiegel gegenüber und bilden eine enge Lichtkavität. Durch elektromagnetische Kräfte wird ein Spiegel um winzige Abstände bewegt, sodass der Chip jeweils nur einen ausgewählten Ausschnitt des Infrarotspektrums durchlässt. Das Team zeigte zuvor, dass ihr Chip im Bereich von 8 bis 12 Mikrometern funktioniert, wo viele wichtige Wärmefingerabdrücke liegen, und dass seine Antwort sich mit elektrischem Strom glatt und vorhersehbar ändert. In dieser Arbeit verpacken sie den Chip in ein robustes Modul und demonstrieren, dass er Wellenlängen in unterschiedlichen Mustern durchlaufen kann — von groben Schritten bis zu feinen Scans — oder zu beliebigen voreingestellten Bändern springen kann.

Aufbau einer kompakten Wärmefarbenkamera

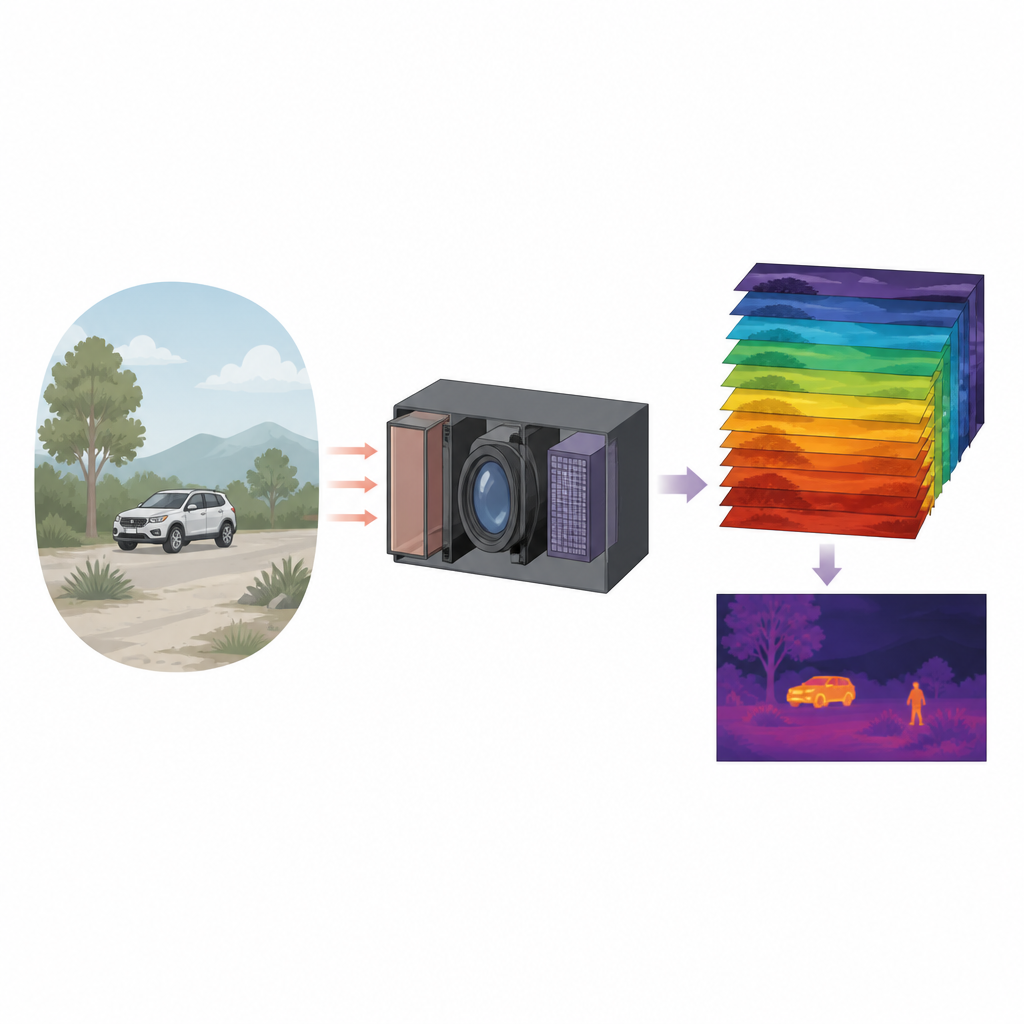

Mit diesem abstimmbaren Filter entwarfen die Autorinnen und Autoren ein vollständiges Bildgebungssystem, das sie Compact Adaptive Spectral Imager (CASI) nennen. Sie platzieren den Chip vor dem Objektiv, sodass das einfallende Licht zuerst den Filter passiert, bevor es auf einen kleinen ungekühlten Infrarotdetektor trifft. Diese Anordnung hält das Licht nahezu normal auf den Filter zulaufend, was unerwünschte Verschiebungen der gewählten Wellenlänge reduziert und das Modul leicht austauschbar macht. Die fertige Einheit hat ungefähr die Größe und das Gewicht eines kleinen Backsteins und ist damit deutlich kompakter als kommerzielle Systeme mit ähnlicher Abdeckung. Ein leichtgewichtiger Steuercomputer koordiniert Filter und Kamerazeitsteuerung, entscheidet, welche Wärmefarben wann aufgezeichnet werden, und baut einen dreidimensionalen Datenblock auf, in dem jede Schicht ein Bild eines anderen Wärmebands ist.

Die Kamera an die Aufgabe anpassen lassen

Eine zentrale Stärke von CASI ist, dass nicht immer ein vollständiger dichter Stapel von Wärmefarben erfasst werden muss. Beim ersten Betrachten einer Szene kann das System zunächst einen langsamen, feinen Scan durchführen, um detaillierte Informationen zu sammeln. Aus diesen reichhaltigen Daten kann Software die Bänder auswählen, die Ziele am besten von der Umgebung trennen. Später kann der Controller den Chip anweisen, nur diese ausgewählten Kanäle zu nutzen, wodurch die Anzahl der Bilder reduziert und die Aufnahme beschleunigt wird. Die Autorinnen und Autoren demonstrieren diese Idee an Fahrzeugen im Feld. Mit vollständigen Scans messen sie, wie sich die Wärmefarben von Autos von Himmel und Vegetation unterscheiden. Anschließend wählen sie mit einer mathematischen Selektionsmethode einige nützliche Bänder aus und programmieren CASI so, dass nur diese aufgezeichnet werden — ein schlankerer Datenblock, der dennoch den nötigen Kontrast erhält.

Versteckte Ziele effizienter finden

Das Team verknüpft diesen adaptiven Ansatz mit einer standardmäßigen Zielerkennungsmethode. In einer Szene mit echten und täuschenden Fahrzeugen ist es auf einem normalen Farbfoto schwer zu unterscheiden, welche Fahrzeuge echt sind. Mithilfe der ausgewählten Infrarotbänder erzeugt CASI einen kompakten spektralen Datensatz derselben Ansicht. Ein Erkennungsalgorithmus sucht dann nach Pixeln, deren Wärmefarbmuster sich auffällig von der Umgebung unterscheiden, und markiert sie als wahrscheinliche Ziele. Die Ergebnisse zeigen, dass das System die echten Fahrzeuge mit hoher Genauigkeit identifizieren kann, während es mit weniger Bändern als ein vollständiger hyperspektraler Scan auskommt. Das demonstriert, dass eine kluge Auswahl von Bändern in Kombination mit flexibler Hardware Datenmenge und Zeit reduzieren kann, ohne die Erkennungsleistung zu opfern.

Was das für die Zukunft bedeutet

Einfach gesagt zeigt die Studie, wie man eine sperrige Labor-Wärmefarbenkamera in eine kompakte Box schrumpft, die ihre Perspektive auf die Welt spontan ändern kann. Durch das Abstimmen eines winzigen beweglichen Spiegelchips und dessen Koordination mit einem kleinen Detektor kann das CASI-System zwischen detaillierter Untersuchung und schnellen Durchsuchen wechseln und sich nur auf die aussagekräftigsten Wärmefarben für eine bestimmte Aufgabe konzentrieren. Obwohl seine Empfindlichkeit noch hinter der größerer gekühlter Instrumente zurückbleibt, sehen die Autorinnen und Autoren klare Wege zur Verbesserung. Mit weiterer Verfeinerung sowohl der Optik als auch der Bordsoftware könnten solche adaptiven Infrarotbildgeber gängige Werkzeuge zur Überwachung von Verschmutzung, zur Prospektion von Mineralien und für Sicherheits- und Suchmissionen von Drohnen und anderen kleinen Plattformen werden.

Zitation: Zhou, K., Wang, X., Tong, G. et al. Compact adaptive spectral imager enabled by MEMS Fabry-Perot filtering chip in longwave infrared. Microsyst Nanoeng 12, 207 (2026). https://doi.org/10.1038/s41378-026-01300-6

Schlüsselwörter: Infrarotbildgebung, Spektralbildgebung, MEMS-Filter, Fernerkundung, Zielerkennung
