Erweiterung der Grenzen ultraviolett-sichtbarer Meta-Optik durch Direktprägen eines Tantalpentaoxid-Verbunds

Warum winzige lichtformende Flächen wichtig sind

Stellen Sie sich eine Kameralinse vor, so dünn wie eine Kunststofffolie, die ultraviolettes und sichtbares Licht mit hoher Schärfe fokussieren kann. Solche flachen optischen Elemente, Metaflächen genannt, könnten Mikroskope, Projektoren und Sensoren auf Taschenformat schrumpfen. Diese Studie untersucht eine neue Methode, um diese filigranen lichtformenden Oberflächen einfacher und über ein größeres Farbspektrum hinweg herzustellen — von tiefem Ultraviolett bis in den sichtbaren Bereich — mithilfe eines ausgeklügelten Materials und eines einzigen, stempelähnlichen Herstellschritts.

Flache Optik braucht ein besseres Rezept

Metaflächen funktionieren durch Wälder winziger Säulen oder Pfosten, deren Abmessungen kleiner sind als die Lichtwellenlänge; sie drehen und verzögern Lichtwellen auf gezielt entworfene Weise. Sie können Bilder formen, Strahlen fokussieren oder Informationen in ungewöhnlichen Lichtmustern kodieren. Allerdings ist es schwierig, Metaflächen zu fertigen, die vom Ultraviolett bis ins Sichtbare arbeiten. Materialien, die Licht stark genug brechen, absorbieren oft UV-Licht, während andere, die im UV transparent sind, nicht stark genug brechen. Außerdem basiert die herkömmliche Fertigung auf langsamen und teuren Verfahren, die Schicht für Schicht Muster abtragen — nicht ideal für die Massenproduktion.

Ein neuer Verbund für klare Kontrolle von UV bis sichtbar

Die Forschenden lösen das Materialproblem, indem sie winzige Partikel aus Tantalpentaoxid in ein UV-härtendes Harz einbetten und so einen partikelbeladenen Harzverbund herstellen. Die meisten Partikel sind kleiner als 40 Nanometer, sodass das Material optisch wie ein homogener Körper statt wie eine körnige Mischung wirkt. Messungen zeigen, dass dieser Verbund einen relativ hohen Brechungsindex von etwa 1,9 bei einer Wellenlänge von 300 Nanometern aufweist und dabei nahezu verlustfrei vom UV-Rand ins sichtbare Spektrum bleibt. Dünnfilmtests ergeben glatte Oberflächen, sehr geringe Streuung und eine interne Struktur, die die kristalline Natur der Partikel bewahrt — ein Faktor, der ihr günstiges optisches Verhalten unterstützt.

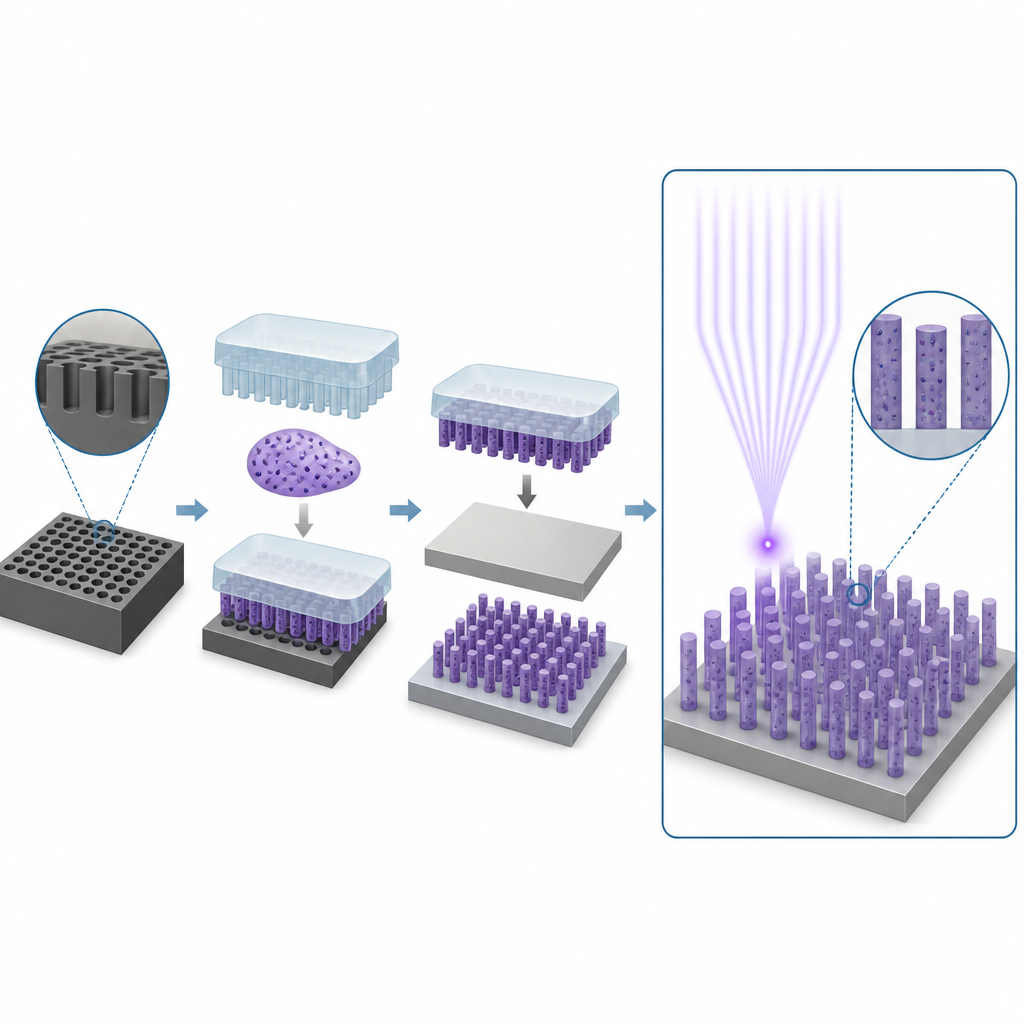

Stempeln von Nanopfeiler-Wäldern

Um die Fertigungsherausforderung zu meistern, verwendet das Team Nanoimprint-Lithografie, ein Verfahren, das dem Einprägen von Mustern in weiches Material ähnelt. Zunächst erzeugen sie einmalig eine harte Masterform mit den gewünschten nanoskaligen Formen mittels hochauflösender Werkzeuge. Daraus gießen sie eine flexible, zweilagige Weichform, die viele Male wiederverwendbar ist. Der Tantalpentaoxid-Harzverbund wird auf die Weichform aufgebracht, das Lösungsmittel verdampfen gelassen, und dann wird die Form auf ein Glassubstrat gepresst und unter UV-Licht gehärtet. Durch sorgfältiges Einstellen von Druck, Aushärtezeit und Partikelanteil entstehen hohe, gut definierte Pfeiler mit Seitenverhältnissen über 7,5 ganz ohne zusätzliches Ätzen oder Abscheiden. Der Prozess reproduziert zuverlässig sowohl rechteckige Pfosten als auch zylindrische Säulen, die als Bausteine für unterschiedliche Metaflächen dienen.

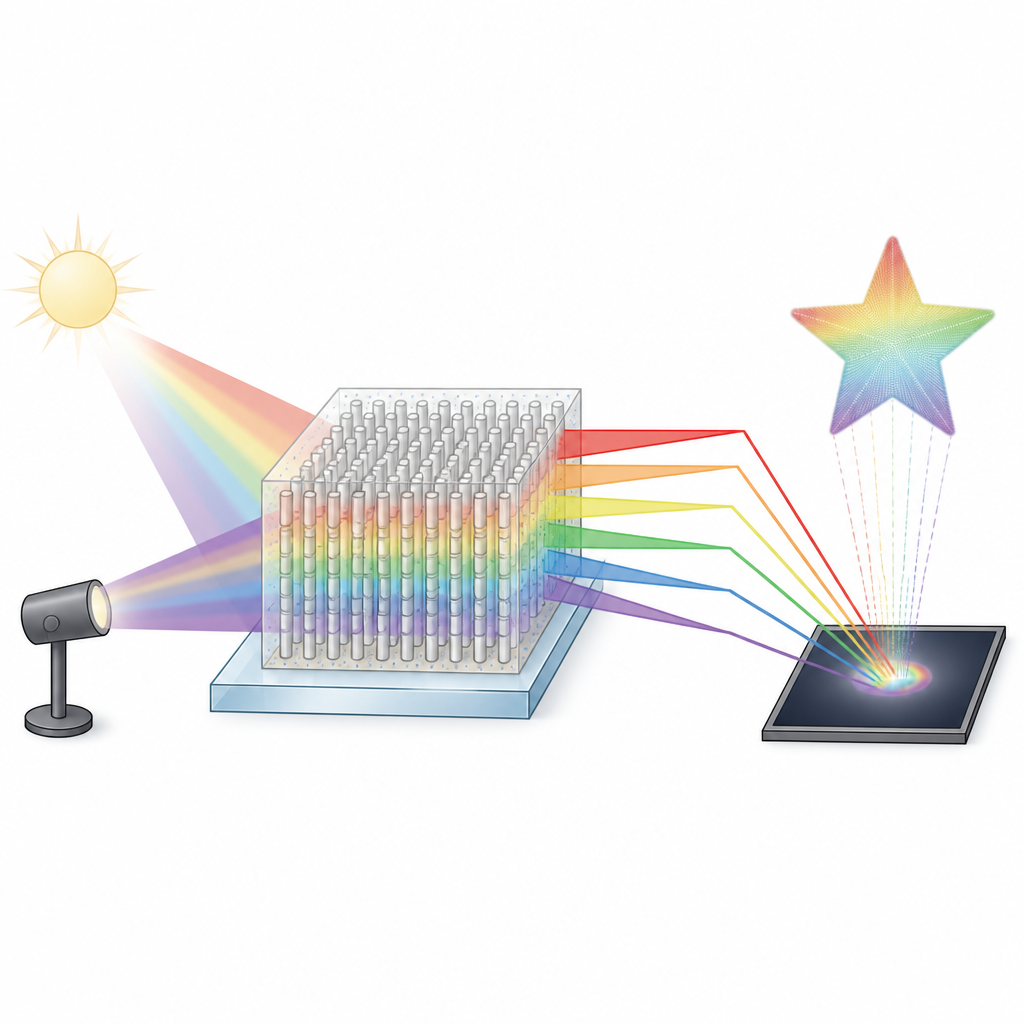

Flache Hologramme und UV-Linsen in Aktion

Auf dieser Plattform bauen die Autoren zwei Demonstrationsgeräte. Das erste ist eine holografische Metafläche aus zwei Millionen rechteckiger Pfosten, deren Ausrichtung ein gewünschtes Bild kodiert. Da dieses Hologramm die geometrische Phase nutzt, die von der Orientierung und nicht von der Farbe abhängt, funktioniert dasselbe Muster von 320 bis 635 Nanometern. Experimente zeigen, dass das Hologramm über diesen Bereich klare Bilder rekonstruiert, mit Umwandlungseffizienzen bis zu 64 Prozent bei 320 Nanometern. Das zweite Gerät ist eine Metallinse für 320-Nanometer-Licht, aufgebaut aus zylindrischen Pfeilern, deren Durchmesser die Phase des durchgehenden Lichts steuert. Diese flache Linse, nur einige hundert Nanometer dick, fokussiert UV-Licht nahezu bis zur Beugungsgrenze mit einer gemessenen Fokussierungseffizienz von 61,3 Prozent und kann feine Testmuster auflösen, wie sie in der Mikroskopie verwendet werden.

Was das für die Zukunft flacher Optik bedeutet

Vereinfacht gesagt zeigt die Studie, dass die Kombination eines hochbrechenden Tantalpentaoxid-Verbunds mit einem stempelähnlichen Strukturierungsverfahren leistungsfähige flache optische Elemente erzeugen kann, die vom Ultraviolett ins Sichtbare arbeiten, ohne die kostspieligen, mehrstufigen Prozesse, die üblicherweise nötig sind. Der Ansatz unterstützt verschiedene Nanostrukturen und Phasenkontrollmethoden, was nahelegt, dass er sich auf eine breite Palette von Linsen, Hologrammen und anderen kompakten optischen Komponenten anwenden lässt. Mit weiterer Verfeinerung und Skalierung könnte diese Methode dazu beitragen, flache Optiken in praktikable, herstellbare Bauteile für Bildgebung, Sensorik, sichere Datenkodierung und tragbare Ultraviolettgeräte zu verwandeln.

Zitation: Lee, E., Kang, H., Yun, H. et al. Extending the boundaries of ultraviolet-visible meta-optics via direct imprinting of tantalum pentoxide composite. Microsyst Nanoeng 12, 202 (2026). https://doi.org/10.1038/s41378-026-01255-8

Schlüsselwörter: Metaflächen, Ultraviolettoptik, Metallinse, Nanoimprint-Lithografie, Tantalpentaoxid
