تقييم تجريبي وحاسوبي متعدد المقاييس لسلوك انتقال الحرارة في هياكل الزعانف القصيرة المدمجة

لماذا تهم زعانف التبريد في الآلات اليومية

من معالجات الحواسيب المحمولة وشواحن الهواتف إلى محركات السيارات والمحولات الكهربائية، تعتمد أجهزة لا حصر لها بهدوء على "زعانف" معدنية لتبقى باردة. تعمل هذه النتوءات البسيطة كمخالب تبعث الحرارة، تسحب الدفء بعيدًا عن الأجزاء الساخنة وتفرغه في الهواء المحيط. تدرس هذه الدراسة عن كثب كيف يؤثر شكل ومادة الزعانف القصيرة والمدمجة على قدرتها في تبديد الحرارة، مقدمة توجيهات عملية لتصميم أنظمة تبريد أصغر وأكثر كفاءة تُستخدم في التكنولوجيا الحديثة.

اختبار أشكال مختلفة تحت نفس الظروف

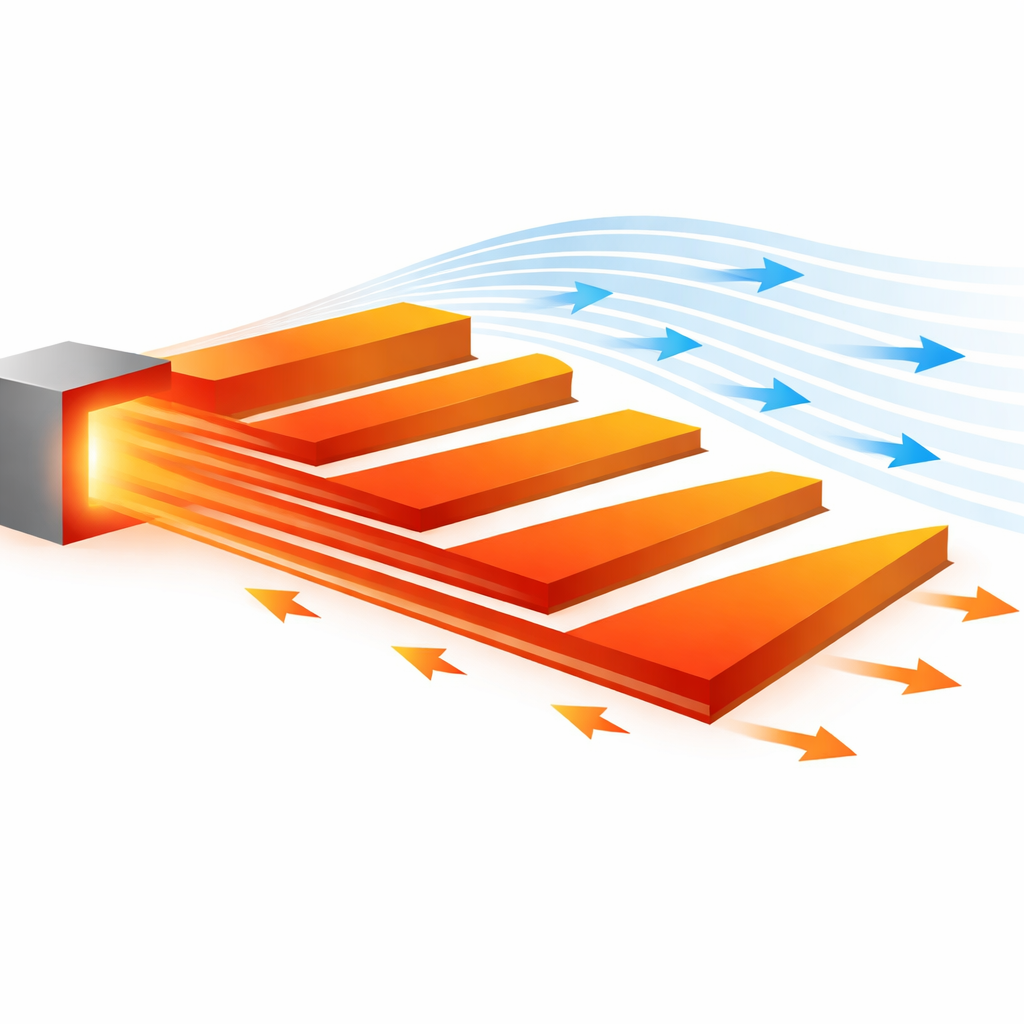

سعى الباحثون لمقارنة أداء عدة أشكال أساسية للزعانف مع إبقاء جميع العوامل الأخرى ثابتة. فحصوا زعانف قصيرة ذات مقاطع مربعة، دائرية (قضيب مستدير)، مستطيلة، شبه منحرفية، ومثلثية، كلها ملحقة بمصدر حرارة صغير يزوِّد 30 واط من الطاقة. تعرّضت الزعانف لهواء ساكن بالغرفة، مما يمثل التبريد الطبيعي بدون مراوح. باستخدام مزيج من التجارب والمحاكاة الحاسوبية وحسابات انتقال الحرارة القياسية، قاس الفريق تغير درجة الحرارة من القاعدة الساخنة إلى الطرف الأبرد، وكمية الحرارة التي يمكن لكل زعنفة إزالتها فعليًا من المصدر. سمح هذا النهج المتعدد المحاور لهم بمقارنة النتائج والتحقق من كل من الأداء العام والتفاصيل المحلية لدرجات الحرارة وتدفق الهواء.

كيف بُنيت الزعانف وقيست ونمذجت

لمحاكاة المكونات الحقيقية، بنى الفريق جهاز اختبار بسيط: إطار خشبي يدعم زعانف معدنية تُسخن من أحد الطرفين بواسطة مكواة لحام كهربائية صغيرة. دُفنت مجسات حرارة دقيقة على طول الزعانف لتتبع سرعة تبريدها من القاعدة إلى الطرف. في الوقت نفسه، أنشأ المهندسون نماذج ثلاثية الأبعاد واستخدموا تحليل العناصر المحددة لمحاكاة انتقال الحرارة عبر المعدن وفقدانها إلى الهواء. بمقارنة درجات الحرارة المقاسة مع تلك المتوقعة عبر الصيغ والمحاكاة، أظهروا أن الطرق الثلاث تتفق داخل نحو 15 بالمئة. أتاح لهم ذلك الثقة لتوسيع الحسابات إلى أشكال ومواد لم تُختبر كلها فعليًا في المختبر.

أي الأشكال والمواد تبرد أفضل

على الرغم من أن جميع الزعانف تشترك في نفس الطول والحجم، أثرت ملامحها الخارجية بشكل كبير على الأداء. أظهرت الزعانف المربعة أعلى معدل إزالة للحرارة وكفاءة، تلتها الدائرية عن كثب. عندما أضيفت أشكال أكثر عبر النظرية والمحاكاة، برزت الزعانف المستطيلة المصنوعة من الفولاذ العادي كأفضل أداء بشكل عام: قدمت أعلى نقل للحرارة وفاعلية، مما يعني أنها أزالت حرارة أكثر بكثير من سطح مسطح غير مزيَّن بنفس مساحة القاعدة. أدت الزعانف المثلثية، ذات أقل مساحة سطح وتيارات هواء أقل ملاءمة، إلى أسوأ أداء. كانت مادة المعدن مهمة بقدر أهمية الشكل. تفوّق الفولاذ العادي، بموصلية حرارية نسبية عالية بين السبائك المختبرة، باستمرار على الفولاذ المقاوم للصدأ والحديد الزهر والتيتانيوم. أظهرت زعانف الفولاذ العادي أقل مقاومة حرارية — وهو مؤشر على سهولة تدفق الحرارة عبر المادة — بينما قاومت زعانف التيتانيوم تدفق الحرارة وأزالت نحو نصف الحرارة فقط تحت نفس الظروف.

موازنة قدرة التبريد مع القوة الميكانيكية

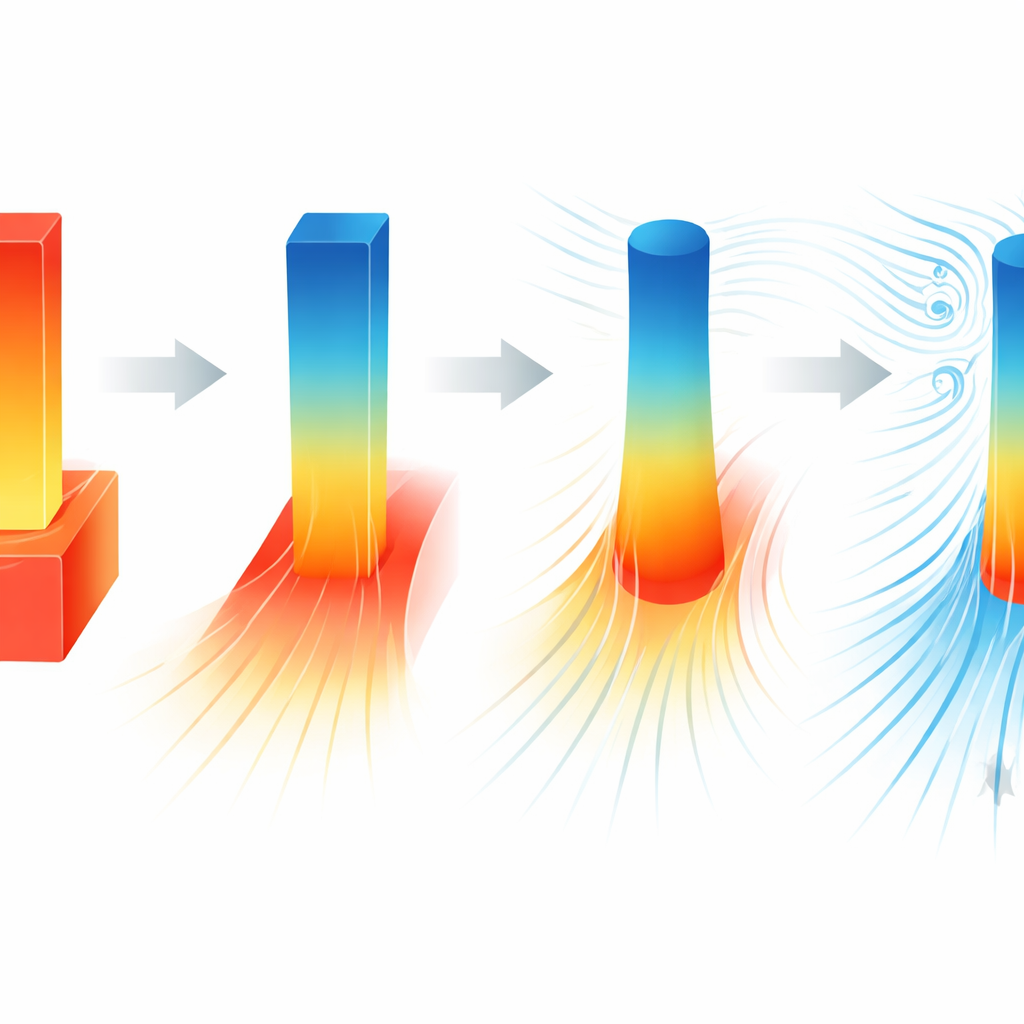

فحصت الدراسة أيضًا كيف يخلق التسخين إجهادات داخلية في الزعانف عندما تتمدد بشكل غير متجانس من القاعدة إلى الطرف. برودت الزعانف المربعة جيدًا لكنها تعرضت لإجهاد حراري أعلى، خصوصًا عند زواياها الحادة حيث تُقيد التمدد. أظهرت الزعانف الدائرية، ذات الأسطح الملساء والمنحنية، إجهادًا أقل وهامش سلامة ميكانيكية أعلى، رغم أنها كانت أقل فعالية قليلًا في تبديد الحرارة. ساعدت أنماط تدفق الهواء حول الزعانف في تفسير هذه المقايضات. شكَّلت الأشكال المربعة والمستطيلة اضطرابًا أكبر للهواء، مما شجع الخلط المحلي وتبريدًا أفضل، لكن ذلك جاء بتكلفة إجهادات أعلى. أنتجت الزعانف الدائرية تدفق هواء أكثر سلاسة وإجهادًا أقل، مما يجعلها أكثر متانة خلال دورات التسخين والتبريد المتكررة، حتى لو تراجعت قليلًا في الأداء الحراري. وأشار الباحثون أيضًا إلى أنه عندما يصبح الهواء المحيط أفضل في حمل الحرارة — على سبيل المثال عند سرعات هواء أعلى — فإن كفاءة الزعانف وميزتها النسبية تتضاءل لأن النظام ككل يبرد بشكل أسرع بالفعل.

ماذا يعني هذا للأجهزة الحقيقية

بعبارات بسيطة، تُظهر هذه الدراسة أنه ليست كل الزعانف متساوية. بالنسبة للأجهزة المدمجة المبردة أساسًا بالهواء الساكن، يمكن للاختيار الصحيح لشكل الزعنفة والمعدن أن يجعل مشتت حرارة صغيرًا يعمل مثل واحد أكبر بكثير. تقدم الزعانف المربعة والمستطيلة المصنوعة من الفولاذ العادي أقوى تبريد لكنها تواجه إجهادًا داخليًا أعلى، بينما توفر الزعانف الدائرية خيارًا أكثر أمانًا وبقوة تبريد أقل قليلاً. من خلال الموازنة الدقيقة بين الشكل والمادة وتدفق الهواء معًا، يمكن للمهندسين تصميم مراوح حرارة أصغر وأخف وزنًا وأكثر موثوقية للإلكترونيات وأنظمة تخزين الطاقة وغيرها من المعدات — مما يحافظ على تبريد التكنولوجيا اليومية وجعلها أكثر اعتمادية دون الحاجة إلى مراوح ضخمة أو أجهزة تبريد معقدة.

الاستشهاد: Salins, S.S., Kuttiatoor, A.P., Pramod, G. et al. Multi-scale experimental and computational assessment of heat transfer behavior in compact short fin structures. Sci Rep 16, 13119 (2026). https://doi.org/10.1038/s41598-026-43375-1

الكلمات المفتاحية: مبادد الحرارة, زعانف التبريد, إدارة حرارية, حمل طبيعي, تبريد الإلكترونيات
