دراسة تغير السعة الناتج عن الجرعة الأيونية الكلية في مكثفات الحافة المرفوعة من GaAs وتأثيره على مطابقة المقاومة للموجات الراديوية

لماذا يهم الإشعاع الفضائي للأجزاء الراديوية الصغيرة

تعتمد الأقمار الصناعية والمسابير الفضائية على دوائر راديوية مضبوطة بدقة للتواصل مع الأرض، وغالباً لسنوات عديدة. خلال تلك الرحلة الطويلة، تمتص إلكترونياتها طاقة غير مرئية من الإشعاع الفضائي بشكل مطرد. ركزت معظم الدراسات على كيفية تأثير ذلك على العناصر النشطة مثل الترانزستورات، لكن هذه الدراسة تُظهر أن بعض العناصر السلبية المتواضعة—وخاصة نوع خاص من المكثفات المدمجة—يمكن أن ينحرف بهدوء بعيداً عن قيمه المقصودة. هذا الانحراف البطيء قد يخرج دوائر راديوية حاسمة عن ضبطها، مما يقلل وضوح الإرسال والاستقبال للمركبات الفضائية.

نظرة أقرب على مكثف صغير لكنه حساس

فحص الباحثون عناصر سلبية مصنوعة بتقنية شائعة للشرائح عالية التردد تُسمى GaAs MMICs، المستخدمة على نطاق واسع في أجهزة الراديو الفضائية. أولوا اهتماماً خاصاً لبنية تُعرف بمكثف الحافة المرفوعة، حيث تكون الصفيحة المعدنية العلوية مرفوعة جزئياً فوق السطح بحيث «يتسرب» جزء كبير من المجال الكهربائي إلى المادة العازلة المحيطة بدلاً من أن يبقى محصوراً بإحكام بين صفيحتين مستويتين. وبسبب هذه الهندسة، يعتمد سلوك المكثف بشدة على خواص الغشاء العازل القريب، ولا سيما طبقة رقيقة من نتريد السيليكون. لمحاكاة سنوات من التعرض الفضائي، عرّض الفريق هذه المكونات لأشعة غاما حتى جرعات أيونية كلية عالية، مع الاحتفاظ بمجموعة متماثلة من الملفات الحلزونية للمقارنة.

ما الذي يفعله الإشعاع بقيمة المكثف

باستخدام قياسات ترددية دقيقة تصل إلى 20 غيغاهرتز، استخلص الفريق السعة الفعالة لمكثفات الحافة المرفوعة قبل وبعد التعرض للإشعاع. وجدوا أنه عند 10 غيغاهرتز قفزت السعة من نحو 7.65 بيكوفاراد بدون إشعاع إلى ما يقرب من 23 بيكوفاراد عند أعلى جرعة—زيادة بنحو ثلاثة أضعاف. كان هذا التغير أكبر بكثير من التباين بين الأجهزة، مما يترك القليل من الشك في أن الإشعاع هو العامل المسبب. بالمقابل، تغير المقاومية التسلسلية الصغيرة للمكثف بشكل طفيف فقط، وتغيرت الملفات الحلزونية المرافقة بالكاد سواء في الحث أو معامل الجودة. يشير هذا التباين إلى هندسة المجال الكهربائي: حقول الملف تظل في الغالب داخل الموصلات المعدنية، بينما تمر الحقول المتسربة للمكثف عبر المنطقة العازلة التي يغيرها الإشعاع.

تحويل آثار الإشعاع إلى نموذج عملي

لفهم الآلية بطريقة عملية للمصممين، بنى المؤلفون محاكيات كهرومغناطيسية ثلاثية الأبعاد للمكثف وغيّروا تدريجياً قدرة الطبقة العازلة على تخزين الشحنة الكهربائية، وهي الخاصية المعروفة بالنسبية الكهربائية. بزيادة هذه القيمة من إعدادها الطبيعي إلى قيمة أعلى، استطاعوا استنساخ نمو السعة المقاسة تحت جرعات إشعاعية مختلفة. بمعنى آخر، يمكن تمثيل التلف المجهري المعقد الناجم عن الإشعاع، لأغراض تصميم الدوائر، كما لو أن الغشاء العازل أصبح «أكثر قابلية للاستقطاب». أظهر التطابق بين السعة المقاسة والمحاكاة عبر التردد أن هذا النموذج المكافئ للعازل المتأثر بالإشعاع يعتبر طريقاً موثوقاً لتوقع السلوك دون الحاجة إلى قياس كل دائرة جديدة في مرفق إشعاعي.

كيف يخرج مكثف متغير عن الضبط دائرة راديوية

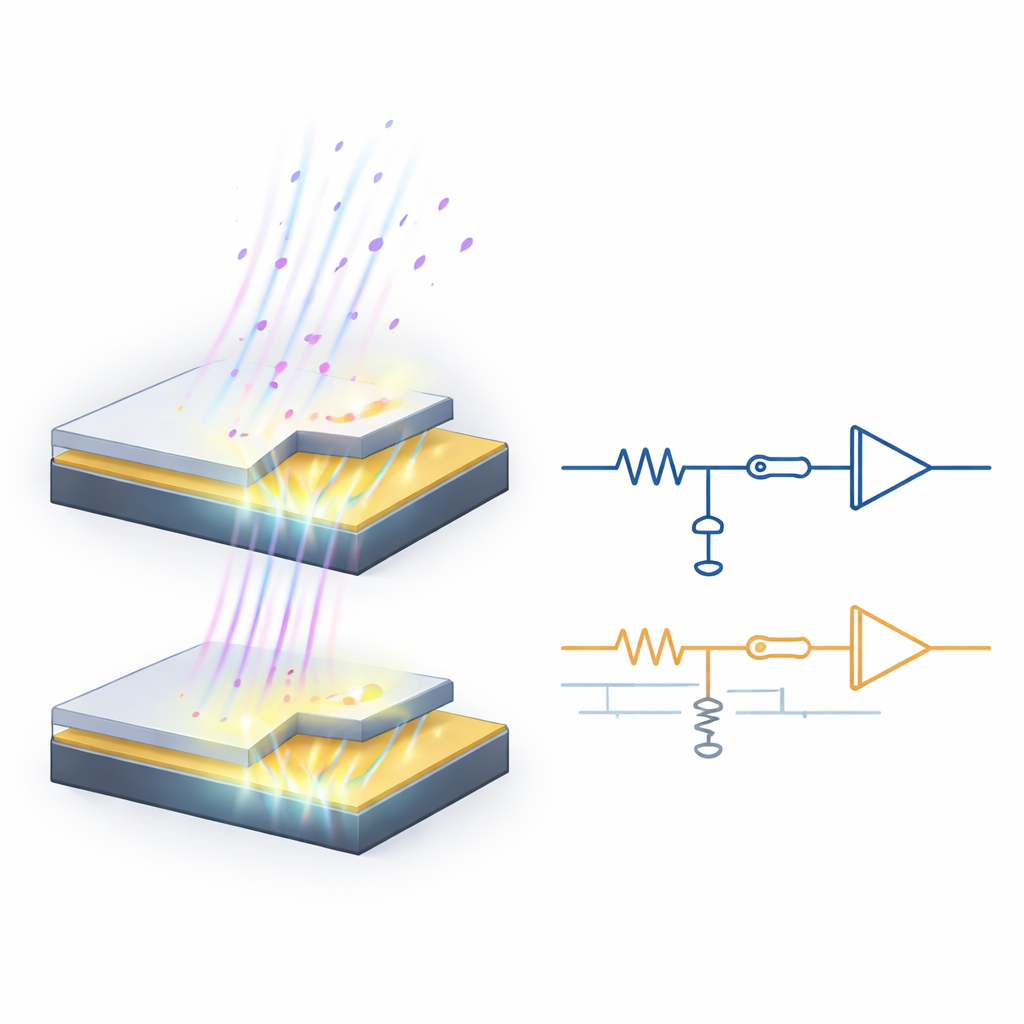

سأل الفريق بعد ذلك ماذا يعني انحراف هذا المكثف لواجهة أمامية راديوية واقعية. وضعوا المكثف المعادل إشعاعياً في شبكة مطابقة دخل محاكية تغذي مكبر ضوضاء منخفض حول 10 غيغاهرتز. في الحالة العادية، تشكل الشبكة مقاومة الدخل بحيث تقع عند نقطة متوازنة حيث يكون الكسب والضوضاء جيدين معاً. عندما استبدلوا بالمكثف المعدل بالإشعاع، تحولت مقاومة الدخل إلى منطقة أكثر سعة، مما جرّ تردد التشغيل نحو الأسفل. تسبب هذا الخروج عن الضبط بانخفاض كسب المكبر بأكثر من ديسيبل واحد ودفع أداء الضوضاء بعيداً عن المثال الأمثل، رغم افتراض عدم تغير الترانزستور النشط نفسه. النتيجة هي مستقبل أكثر هدوءاً وقليلاً خارح الضبط—تماماً النوع الدقيق من التدهور الطفيف الذي يمكن أن يعرض اتصالات المهمات الطويلة للخطر.

ماذا يعني هذا لإلكترونيات الفضاء المستقبلية

بالنسبة لغير المتخصصين، الرسالة الأساسية هي أن أجزاء «الخلفية» في الدائرة يمكن أن تكون عرضة للإشعاع بقدر الأجهزة البارزة. في المكثفات التي تهيمن عليها الحقول الفرعية، يغير الإشعاع المادة العازلة بما يكفي لزيادة السعة بشكل كبير، وتنتشر تلك التغيرات إلى مستوى النظام عن طريق إخراج شبكات مطابقة المقاومة عن ضبطها. يوضح المؤلفون أنه بمعاملة الإشعاع كاختلاف فعلي في خواص العازل داخل محاكاة كهرومغناطيسية قياسية، يستطيع المصممون التنبؤ بهذه التحولات والتعويض عنها مسبقاً. يجب أن يساعد هذا النهج في جعل أنظمة الراديو الفضائية والأقمار الصناعية المستقبلية أكثر متانة، وضمان بقاء أجزائها المدمجة الصغيرة مضبوطة حتى بعد سنوات من التعرض لظروف الفضاء القاسية.

الاستشهاد: Kim, MS., Hwang, H.J., Kang, C.G. et al. Investigation of TID-induced capacitance variation in GaAs edge-lift capacitors and its effect on RF impedance matching. Sci Rep 16, 12177 (2026). https://doi.org/10.1038/s41598-026-42919-9

الكلمات المفتاحية: الإشعاع الفضائي, دارات MMIC من GaAs, مكثف الحافة المرفوعة, مطابقة مقاومة الترددات الراديوية, الجرعة الأيونية الكلية
