التحليل الديناميكي وتحسين المعلمات الهيكلية لقاطع ذو حركة مترددة مزدوج العمل للرامي باستخدام عنصر محدد

لماذا يُهم قطع السيقان القاسية

الرامي، الذي يُعرف أحيانًا باسم «العشب الصيني»، هو نبات ليفي قوي وسريع النمو يستخدم في النسيج والمواد المركبة. تزرع الصين نحو كل محصول الرامي في العالم، والطلب يتزايد. ومع ذلك لا يزال كثير من المحصول يُحصد يدويًا، وهو عمل بطيء ومرهق. عامل اختناق رئيسي هو ببساطة قطع السيقان الليفية المتينة نظيفًا دون هدر للطاقة أو إتلاف النباتات. تدرس هذه الورقة إعادة تصميم سكين قطع خاص ذو عمل مزدوج متردّد بواسطة محاكاة حاسوبية واختبارات مخبرية، بهدف شطر الرامي بكفاءة أكبر وإرشاد نحو آلات حصاد أسرع وأرخص وأكثر استدامة.

نظرة جديدة لأداة قطع مألوفة

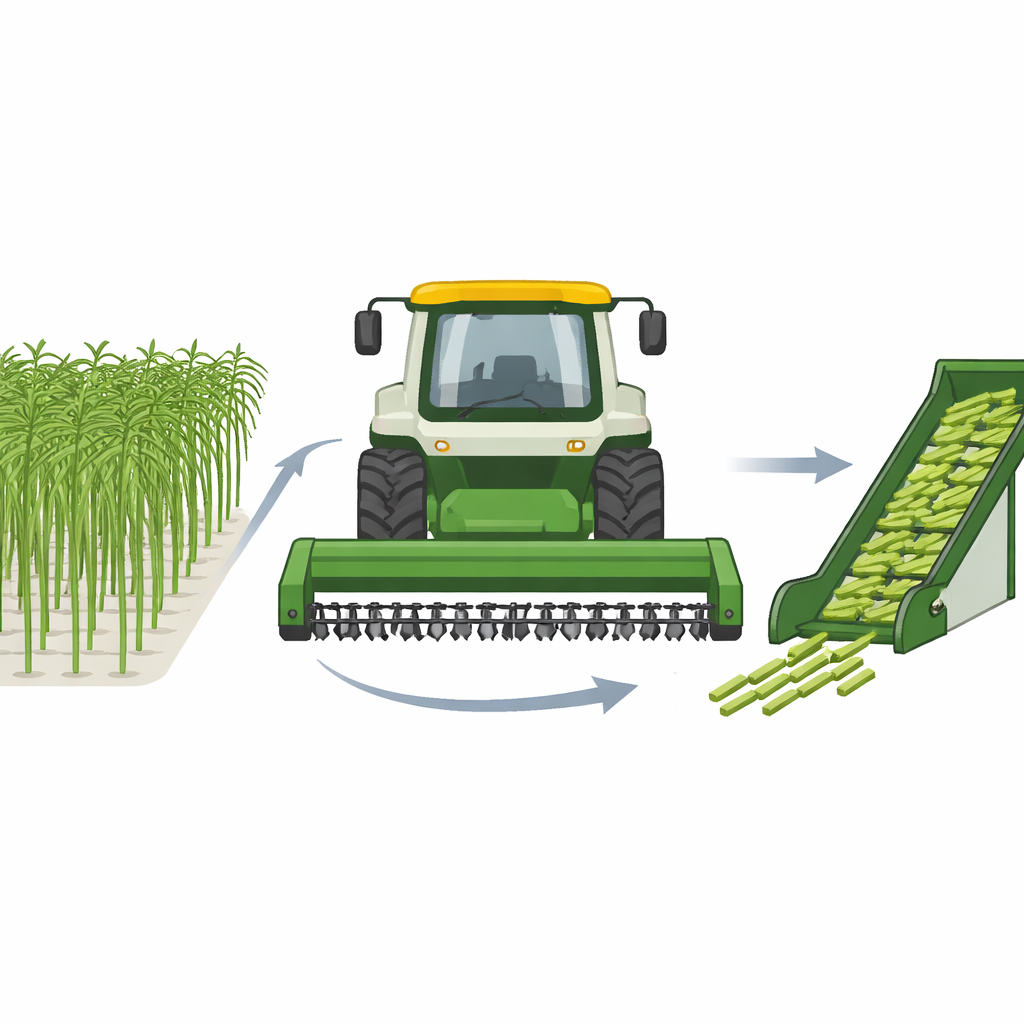

تستخدم آلات الحصاد الحديثة لمحاصيل مثل القمح أو الأرز بالفعل قواطع مترددة — قضبان مزودة بشفرات مثلثة تنزلق ذهابًا وإيابًا. بالنسبة للرامي، ركز المؤلفون على قاطع متردّد ذو عمل مزدوج، حيث تتحرك صفوف من الشفرات العلوية والسفلية في اتجاهين متعاكسين في آن واحد. هذه الحركة المتعاكسة تضاعف سرعة القطع الفعالة بينما تلغي جزءًا كبيرًا من الاهتزاز الذي عادة ما يهز الآلة. نظرًا لأن ألياف الرامي شديدة المتانة، فقد تستهلك حتى القواطع الجيدة قدراً كبيرًا من الطاقة ولا تزال تواجه صعوبة في إجراء قصص ناعمة. سعى الفريق لضبط شكل القاطع بحيث يمسك كل ساق بثبات، ويقصها نظيفًا، ويستهلك أقل قدر ممكن من الطاقة.

استخدام سيقان افتراضية لاختبار شفرات حقيقية

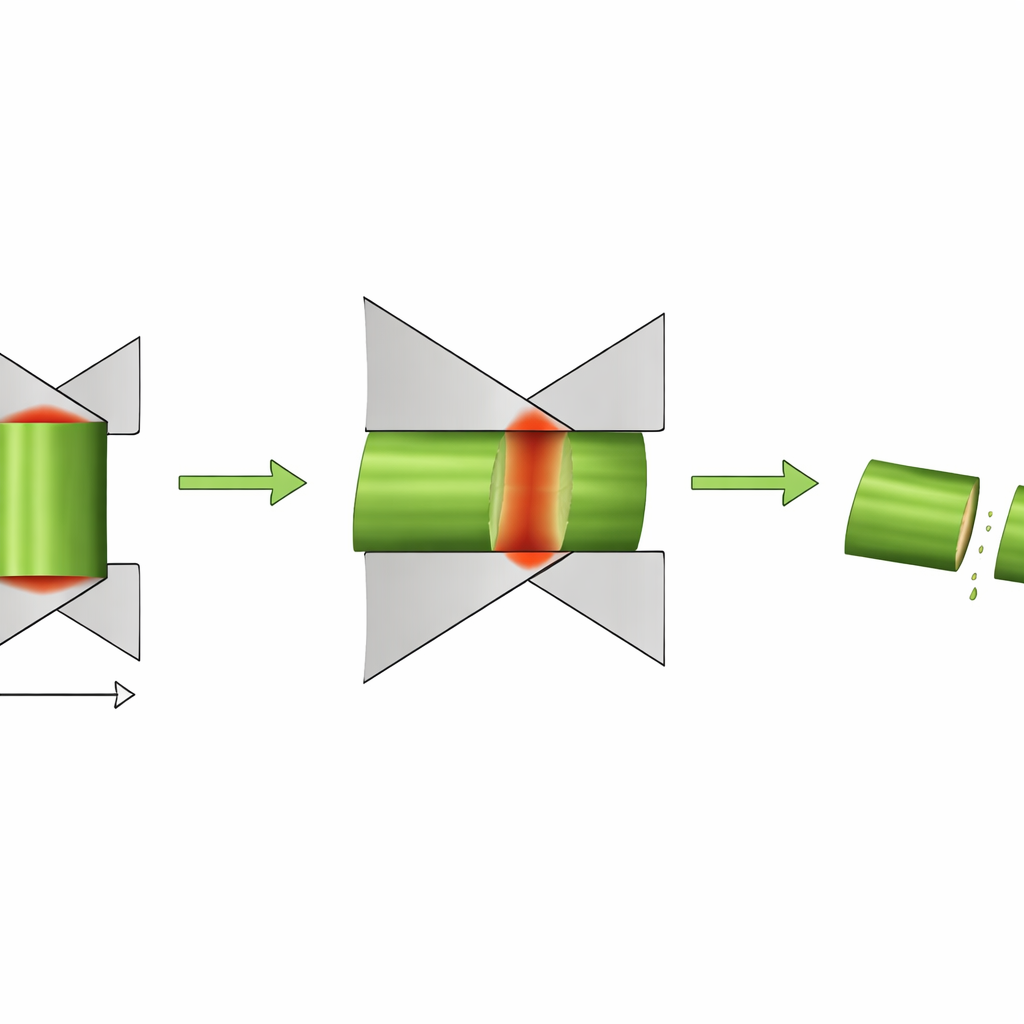

بدلاً من تصنيع عشرات القواطع المختلفة واختبارها ميدانيًا، بنى الباحثون نموذجًا افتراضيًا مفصلاً لعملية القطع باستخدام نمذجة العناصر المحددة. أعادوا إنشاء الجزء السفلي من ساق الرامي كأسطوانة مجوفة ذات طبقات تحاكي لحاء النبات والنواة الخشبية. نُمِذجت الشفرة كفولاذ جامد، بينما تصرف الساق كمادة مرنة لا متجانسة يمكنها الانحناء والتمدد وفي النهاية الانكسار. في المحاكاة، تنزلق الشفرات العلوية والسفلية نحو بعضهما بينما تُثبَّت الساق عند القاعدة، تمامًا كما على آلة حصاد حقيقية. سمح ذلك للفريق بمراقبة كيفية تراكم القوى، وكيفية تشوّه الساق، وكيفية تكون وانتشار الشقوق أثناء تقدم القطع.

ما أظهرته المحاكاة

ركزت الدراسة على ثلاثة معايير تصميم بسيطة: زاوية القطع (كيفية ميل حافة الشفرة بالنسبة للساق)، وزاوية الشفرة (مدى حدة أو سُمك الوتد)، وسماكة القاطع. باستخدام مجموعة منظمة من التجارب المحاكاة، قاس الباحثون نتيجتين رئيسيتين: أقصى قوة لازمة للقطع والطاقة الكلية المستهلكة لكل قطع. وجدوا أن سماكة القاطع كانت لها الأثر الأكبر على كل من القوة والطاقة، تلتها زاوية القطع ثم زاوية الشفرة. كانت الشفرات الأسمك والزوايا الأكبر تميل إلى زيادة الاحتكاك وتقليل الحركة الانزلاقية المفيدة التي تسهّل القص، بينما شجعت الزوايا الأكثر ملاءمة الساق على الانقسام نظيفًا بدلًا من السحق أو التمزق. من خلال رسم خريطة لتداخل هذه العوامل الثلاثة، تمكن الفريق من رؤية أي التركيبات تحافظ على إجهادات منخفضة مع الحفاظ في الوقت نفسه على شفرة متينة.

من الشاشة إلى منصة الاختبار

للاطلاع فيما إذا كان النموذج الحاسوبي يطابق الواقع، بنى الفريق منصة اختبار فعلية مزودة بقاطع ونظام تغذية قابلين للتحكم، ومجهزة بأجهزة قياس عزم وقوة. حصَدوا سيقان الرامي من حقل تجريبي وقطعوها بسرعات مضبوطة باستخدام الإعدادات «المركزية» والتصميم الأمثل المحاكى. خفض التوليفة المحسنة — تقريبًا زاوية قطع 24°، زاوية شفرة حوالى 23°، وسماكة شفرة 2.5 مم — ذروة قوة القطع إلى نحو 163 نيوتن والطاقة اللازمة إلى حوالي 1.5 جول لكل قطع. كانت هذه القيم المقاسة ضمن 10% من تنبؤات المحاكاة، مما أكد أن النموذج الافتراضي التقط السلوك الأساسي للسيقان الحقيقية أثناء القطع.

ما يعنيه هذا لآلات الحصاد المستقبلية

من الناحية التطبيقية، تُظهر الدراسة أن اختيار ثلاثة معلمات هندسية لقاطع ذو عمل مزدوج يمكن أن يجعل حصد الرامي أكثر كفاءة في استهلاك الطاقة مع الحفاظ على قصص نظيفة. قوى قطع أقل تعني محركات أصغر، واستهلاكًا أقل للوقود أو الكهرباء، وتآكلًا أقل لأجزاء الآلة، ومعاملة ألطف لبقايا النبات المتبقية، وهو أمر مهم للنمو في السنة التالية. وبما أن طريقة المحاكاة أثبتت دقتها، يمكن للمصممين الآن استكشاف أشكال قواطع جديدة أولًا على الحاسوب، موفرةً الوقت والتكلفة. يقدم هذا العمل خارطة طريق لبناء رؤوس حصاد أذكى ليس فقط للرامي، بل وربما لمحاصيل أخرى ذات سيقان صلبة أيضًا.

الاستشهاد: Zhang, B., Kong, F., Huang, J. et al. Dynamic analysis and structural parameters optimization of reciprocating double-action cutter for ramie based on FEM. Sci Rep 16, 11487 (2026). https://doi.org/10.1038/s41598-026-42183-x

الكلمات المفتاحية: حصد الرامي, قاطع متردّد, محاكاة العنصر المحدد, تقليل قوة القطع, تصميم الآلات الزراعية
