التحليل بالعناصر المنتهية لعمود إنشائي وتأثيره خارج المجال على جدار إطار فولاذي متأذٍ ومملوء

لماذا تهم هذه الجدران عند الزلازل

عندما يحدث زلزال، تكون جدران الطوب أو الكتل التي تملأ الفراغات داخل هياكل المباني غالبًا أول من يتعرض للتأثير. تُعامل هذه الجدران "كحشوات" عادةً كفواصل غير إنشائية، ومع ذلك فهي في الواقع تساعد بهدوء على إبقاء المباني قائمة. تستكشف هذه الدراسة طريقة جديدة وأسهل لبناء الأعمدة الرأسية الصغيرة المدرجة داخل مثل هذه الجدران، وتطرح سؤالاً حاسماً: هل يمكن لهذا التصميم المبسّط أن يحمي الجدار — والأشخاص بداخله — عندما يؤدي الاهتزاز من اتجاه واحد إلى فشل الجدار خارج المستوى، كما لو أن كتابًا سقط عن رف؟

كيف تتصرف الجدران العادية عندما تتحرك الأرض

في العديد من المباني الحديثة، يملأ هيكل من الفولاذ أو الخرسانة بجدران من المونة والطوب. أثناء الزلزال، تتفاعل هذه الجدران مع الإطار بطرق معقدة. يمكنها زيادة صلابة الهيكل بأكمله وامتصاص الطاقة، لكنها قد تتصدع وتنهار أيضًا. أحد أوجه الضعف الحرجة هو الفشل خارج المستوى، حيث ينحني الجدار وينتفخ جانبياً وقد ينهار إلى الخارج. أظهرت الملاحظات بعد زلازل سابقة أن إضافة أعمدة رأسية ضيقة "إنشائية" داخل الجدار يمكن أن تحسّن استقراره بشكل كبير. ومع ذلك، تتطلب الطريقة المعتادة — صب هذه الأعمدة في مكانها بالخرسانة — عدة أيام من العمل، وقوالب دقيقة، والاهتزاز، وغالبًا ما تعاني من مشكلات جودة.

فكرة عمود أبسط داخل الجدار

لمعالجة هذه العقبات العملية، يدرس المؤلفون عمودًا إنشائيًا مُصنَّعًا يُبنى مع الجدار في خطوة واحدة انسيابية. بدلاً من تركيب القوالب ثم صب الخرسانة واهتزازها بشكل منفصل، يدرج البناؤون كتلًا مسبقة الصنع وتسليحًا أثناء رص الطوب، ثم يملأون الفراغات بالملاط. تُقصر هذه الطريقة فترة بناء الجدار من ثلاثة أيام إلى يوم واحد، وتقلل التكلفة المباشرة بنحو 30 بالمئة. أظهرت اختبارات سابقة أن هذه الأعمدة المصنّعة أكثر مرونة من الأعمدة المصبوبة في الموقع، وهو ما يتوافق مع فكرة التصميم المرغوبة المتمثلة في إطار قوي وجدار أضعف قليلاً: يبقى الإطار الرئيسي آمنًا بينما يتركز الضرر في الحشوة القابلة للاستبدال.

اختبارات هز افتراضية بنماذج حاسوبية مفصلة

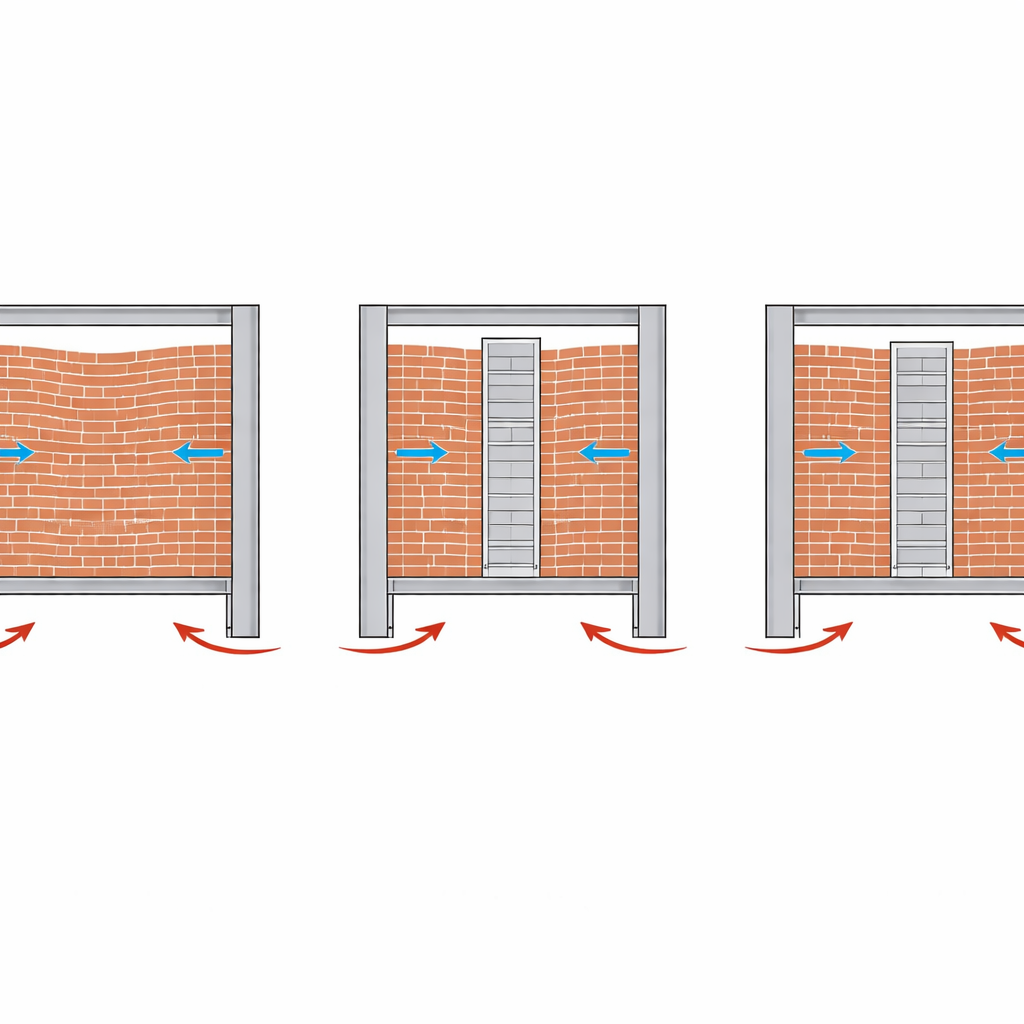

باستخدام تجارب سابقة على مقياس كامل كمرجع، بنى الفريق ثلاثة نماذج حاسوبية عالية الدقة لإطار فولاذي طابق واحد مع جدار حشو من الطوب: نموذج بلا عمود داخلي، ونموذج بعمود إنشائي مصبوب في الموقع، ونموذج بالإصدار المصنع الجديد. نمذجوا بعناية الطوب والملاط وإطار الفولاذ وقضبان التسليح وأساطح التماس، ثم حاكوا هزًا دوريًا داخل المستوى (انحراف جانب إلى جانب) تلاه تحميل خارج المستوى يدفع الجدار عموديًا على سطحه. أعادّت هذه المحاكاة سمات رئيسية رُصدت في اختبارات المعمل، بما في ذلك كيفية تشكل الشقوق القطرية، وكيف تتحطم أجزاء من الجدار أو تنفصل، وكيف يتقاسم الإطار والجدار الأحمال، مما أعطى ثقة بأن النماذج تلتقط السلوك الحقيقي.

ماذا يحدث عندما تُدفع الجدران خارج المستوى

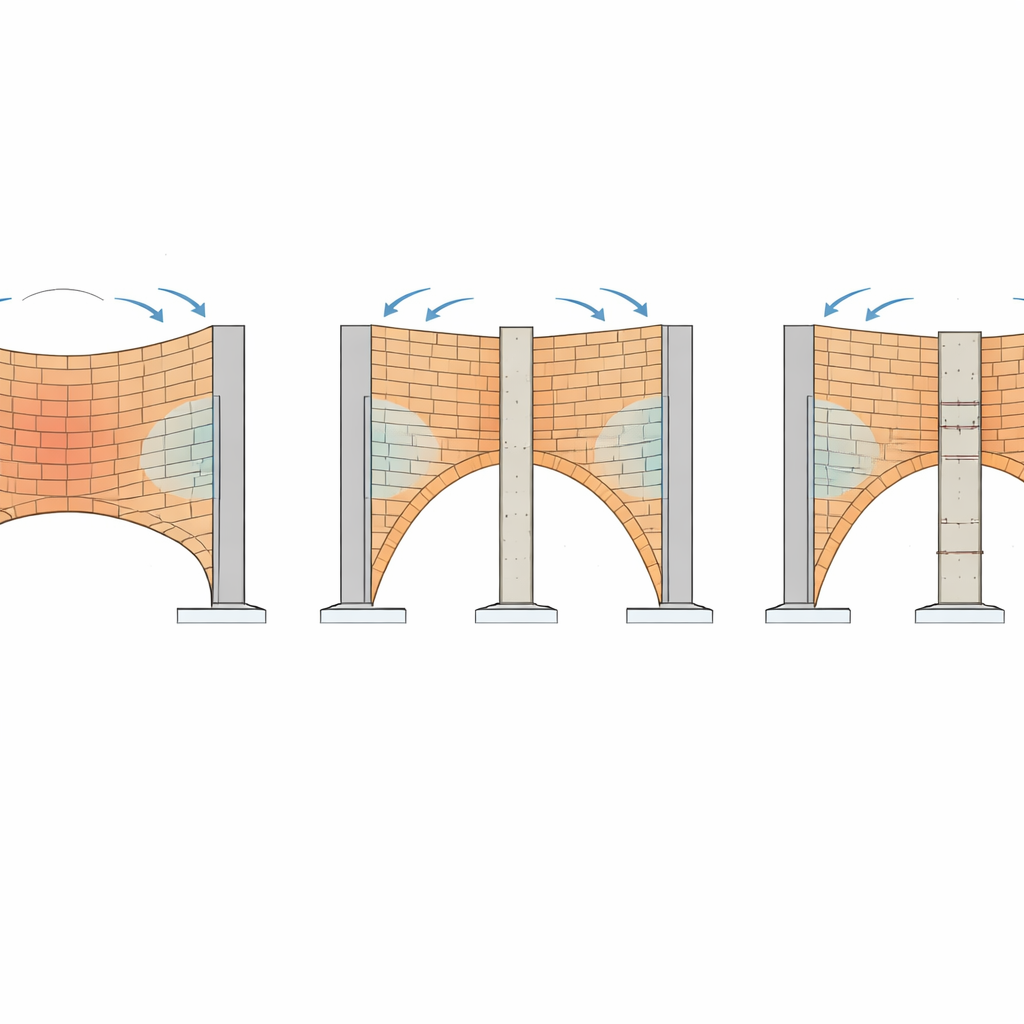

تُظهر النتائج أن الأعمدة الإنشائية تغيّر بشكل كبير كيفية انحناء الجدار وتشققَه تحت تحميل خارج المستوى. في الجدار بدون عمود، يُدفع الجزء الأوسط بقوة إلى الخارج، وتنتشر الشقوق على شكل X، مكوِّنة قوسًا واحدًا بين الأعمدة الجانبية. عندما يتواجد عمود مصبوب في الموقع، يتحول الجدار فعليًا إلى لوحين أقصر، كل منهما يشكل قوسه الخاص. يقلل هذا من الانتفاخ الجانبي في المركز ويحوّل التشققات نحو حواف الأعمدة. ينتج عن العمود المصنع سلوكًا مشابهًا ذو قوسين، لكن مع تركّز الضرر أكثر عند الوصلات بين كتلته المسبقة الصنع، حيث يكون الملاط أكثر عرضةً للتلف. عمومًا، يحد كلا نوعي العمود من أقصى إزاحة خارج المستوى في المنطقة المركزية للجدار.

كمية القوة التي تُكسب أو تُفقد

تُبرز أرقام المحاكاة المقايضات المتاحة. بالمقارنة مع الجدار بلا عمود داخلي، يضاعف العمود المصبوب في الموقع قدرة التحمل خارج المستوى أكثر من الضعف، بينما يقترب العمود المصنع من مضاعفتها. كما يجعل كلاهما الجدار أكثر لَدَناً، مما يسمح له بالتشوه أكثر قبل فقدان القوة، ويقللان من مدى تدهور الأداء خارج المستوى بسبب الضرر داخل المستوى. مع ذلك، يجذب العمود المصبوب في الموقع الصلب جدًا أيضًا قوى أكبر أثناء الاهتزاز داخل المستوى، ما قد يؤدي إلى ضرر محلي أكبر عندما يُدفع الجدار لاحقًا خارج المستوى. للعمود المصنع الأكثر مرونة تأثير تقوية عدديًا أصغر، لكنه يحد بشكل أفضل الإزاحة والضرر خارج المستوى بعد أن يتصدع الجدار داخل المستوى.

ماذا يعني ذلك من أجل إنشاء أكثر أمانًا وسرعة

لغير المتخصصين، الرسالة الأساسية واضحة: إضافة أعمدة رأسية نحيلة داخل جدران الحشو الطوبية يجعلها أقل عرضةً للانتفاخ والسقوط من الإطار أثناء الزلزال أو بعده، ويمكن للإصدار المصنّع الذكي أن يحقق جزءًا كبيرًا من هذا الحماية ببناء أبسط وأرخص. يوفر العمود المصبوب في الموقع القوة الصافية الأكبر، لكن العمود المصنع الجديد يقدم توازنًا واعدًا بين السلامة واللدونة وسرعة وتكلفة البناء. ونظرًا لأن هذه الدراسة تركز على هياكل طابق واحد ونوع واحد من الجدران، يلزم المزيد من العمل قبل تعميم النتائج على المباني العالية أو مواد مزمّنة أخرى. ومع ذلك، تشير الأبحاث إلى تفاصيل عملية قابلة للتنفيذ قد تساعد الجدران العادية على أداء عمل منقذ للحياة بهدوء عندما تبدأ الأرض بالاهتزاز.

الاستشهاد: Wang, Z., Luo, H., Lin, H. et al. Finite element analysis of a constructional column on the out-of-plane performance of the damaged steel frame-infilled wall. Sci Rep 16, 11177 (2026). https://doi.org/10.1038/s41598-026-39054-w

الكلمات المفتاحية: جدران الحشو الطوبية, هندسة الزلازل, الأعمدة الإنشائية, التحليل بالعناصر المنتهية, السلوك خارج المستوى
