تدهور رطوبي حراري لمادة البوليكربونات المقواة بالألياف الزجاجية القصيرة: تأثير محتوى الألياف واتجاهها والنمذجة

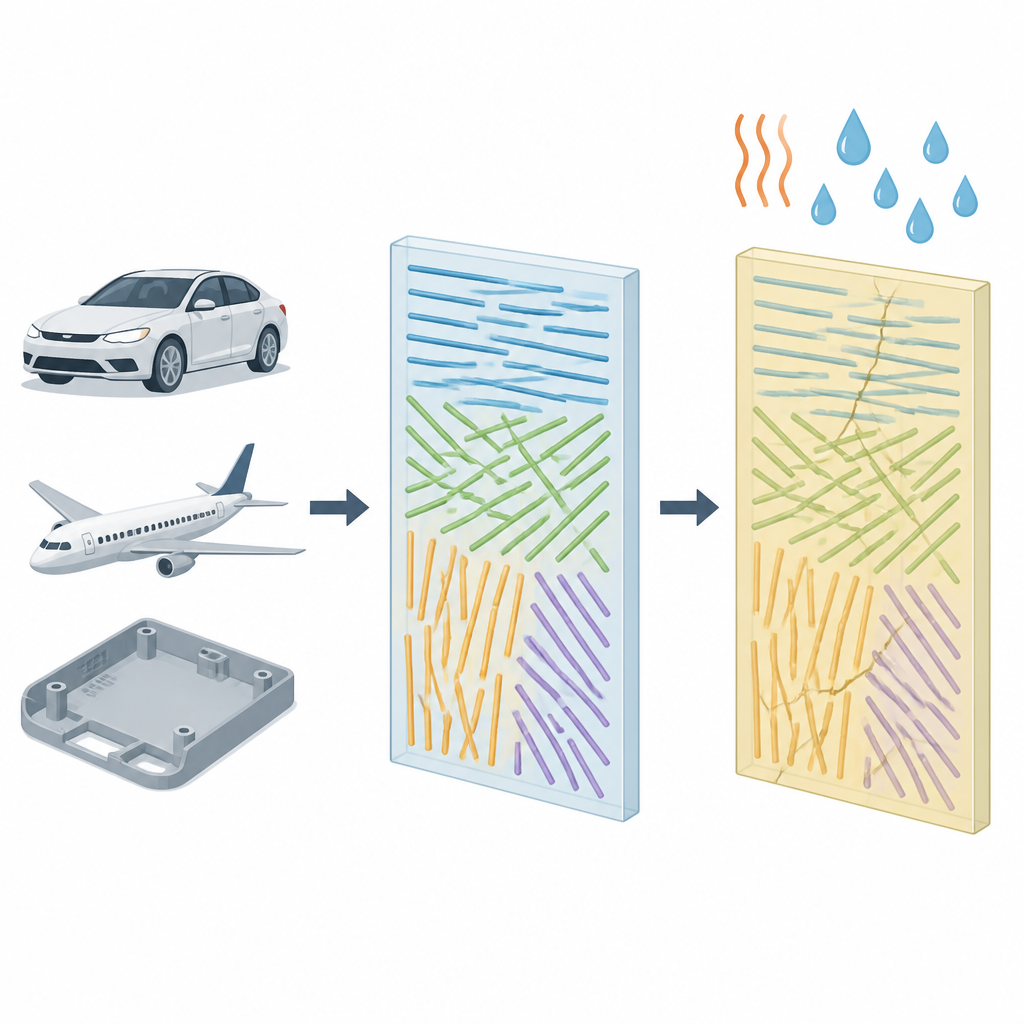

لماذا يهم هذا للمنتجات اليومية

من لوحات العدادات في السيارات إلى أغطية الحواسيب المحمولة ودهاليز الطائرات، تعتمد العديد من المنتجات اليومية على قطع بلاستيكية متينة مقواة بألياف زجاجية دقيقة. تستكشف هذه الدراسة كيف تضعف هذه المواد الشائعة ببطء عندما تبقى لسنوات في ظروف حارة ورطبة، مثل تلك الموجودة داخل المركبات والأجهزة الإلكترونية، وتبيّن كيف يمكن لقياس سطحي بسيط أن يساعد في التنبؤ بموعد احتمال فشلها.

ما سعى الباحثون لمعرفةه

ركز الفريق على البوليكربونات المقوّى بالألياف الزجاجية القصيرة، وهي مادة تُقدَّر لمقاومتها للصدمات وكبسوتها وقابليتها للتشكيل. طرحوا ثلاثة أسئلة مترابطة: كيف تؤثر نسب الألياف المختلفة واتجاهات الألياف المتباينة على التلف مع الزمن، ماذا يحدث فعليًا عند حدود البلاستيك والزجاج في ظل الحرارة والرطوبة، وهل يمكن لقراءة كيميائية سريعة وغير مدمرة على السطح أن تحل محل اختبارات ميكانيكية أكثر تعقيدًا عند تقييم المتانة الطويلة الأمد.

كيف اختبروا خليط البلاستيك والزجاج

شكّل المهندسون صفائح مسطحة تحتوي على 10 و20 و30 بالمئة من الألياف الزجاجية بالوزن ثم قطعوا عينات اختبارية عند ثلاث زوايا بالنسبة لاتجاه التدفق الرئيسي: موازٍ للألياف، مائل، وعرضي. وُضعت هذه العينات في حجرة بدرجة حرارة 85 مئوية ورطوبة نسبية 85 بالمئة لمدة تصل إلى نحو ستة أسابيع. عند فترات محددة، وزن الفريق العينات لتتبع امتصاص الماء، وقاسوا كيف تغيّرَت درجة انتقال الزجاج والكتلة الجزيئية، وسحبوها في اختبار الشد لتسجيل الصلابة والقوة والانفعال عند الكسر، واستخدموا مجاهر إلكترونية وطيفية بالأشعة تحت الحمراء لمراقبة تكون الشقوق، وسحب الألياف، والتغيرات الكيميائية.

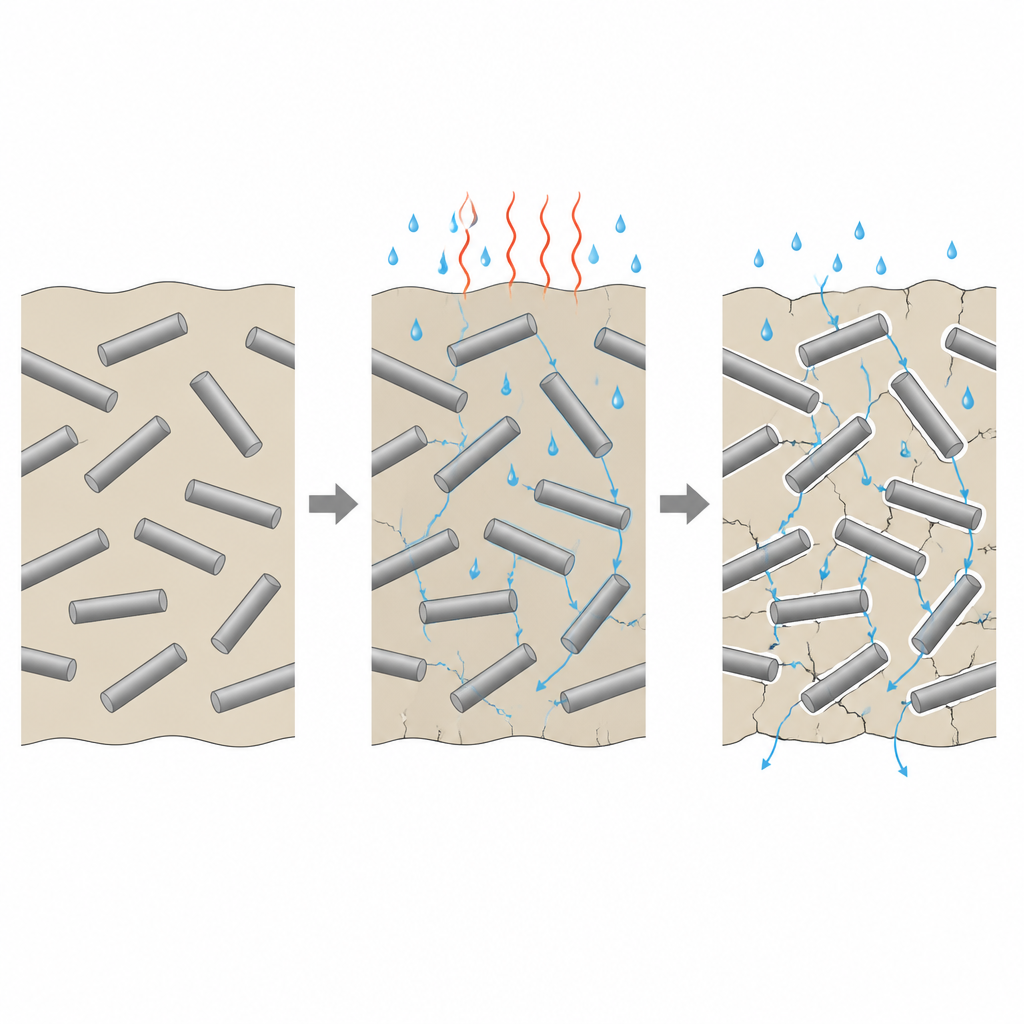

ماذا يحدث بالداخل تحت تأثير الحرارة والرطوبة

رسمت الصور والقياسات قصة متسقة. مع تسرب الرطوبة، خصوصًا على طول الشقوق السطحية الدقيقة والفجوات الضيقة حيث يلتقي الزجاج بالبلاستيك، بدأت سلاسل البوليكربونات تنكسر كيميائيًا، مكوّنة مجموعات هيدروكسيل أكثر وخافضةً قليلاً الكتلة الجزيئية العامة ودرجة انتقال الزجاج. أصبحت الأسطح أكثر تشققًا، مع مناطق أظهرت نمط تشققات شبيهة بطلاء الجفاف وظهور ألياف مكشوفة. بينما لم تتغير الصلابة تقريبًا، أصبحت المادة أقل تسامحًا: انخفضت قوتها في الشد بنحو ربع وقدرتها على الاستطالة قبل الانكسار تكاد تنخفض إلى النصف، وتحولت أسطح الانكسار من خشنة ومطّاطة إلى أكثر نعومة، مع خروج الألياف نظيفة من المصفوفة. العَيّنات التي احتوت على نسبة أكبر من الزجاج والألياف المتجهة بعرض اتجاه الشد تضررت أكثر، لأنها احتوت على واجهات وعيوب أكثر توجه الماء للداخل وتركيز الإجهاد.

مؤشر كيميائي يتتبع الضرر الخفي

كشفت أطياف الأشعة تحت الحمراء عن إشارة عريضة مرتبطة بمجموعات الهيدروكسيل على السطح أو بالقرب منه نمت باستمرار مع زمن التعرض. حوّل الباحثون هذا إلى رقم واحد، مؤشر الهيدروكسيل، بمقارنة مساحة هذه الإشارة بمنطقة مرجعية ثابتة في عمود البوليمر. صعد هذا المؤشر وفق قانون قوة بسيط مع الزمن، وبشكل يكاد يكون مستقلاً عن محتوى الألياف، مما يوحي بأن وتيرة التفكك الكيميائي الأساسية تحددها البوليكربونات نفسها. عندما رسموا القوة والاستطالة عند الكسر مقابل هذا المؤشر بدلًا من الزمن، تراكبت بيانات جميع نسب الألياف والاتجاهات على منحنيات مشتركة. باستخدام هذه العلاقات، بنوا معادلات بسيطة تأخذ المؤشر وزمن التعرض كمدخلات وتُرجع القوة والليونة المتوقعة، وفحوصات التقاطع أظهرت أن تقديرات النموذج تختلف عادة عن القياسات بأقل من 5 بالمئة.

ما يعنيه هذا لأجزاء أكثر أمانًا وطول عمر

بالنسبة لغير المتخصصين، الرسالة الأساسية هي أن البلاستيك المقوّى في خدمات حارة ورطبة لا يفقد صلابته فجأة، لكنه يصبح بهدوء أكثر هشاشة مع تقدم الكيمياء المدفوعة بالماء وتلف الواجهات من السطح إلى الداخل. تُظهر هذه العمل أنه من خلال تسليط ضوء تحت أحمر على سطح القطعة وقراءة مؤشر الهيدروكسيل، يمكن للمهندسين تقدير مدى تقدم ذلك التدهور الخفي واستخدام معادلات مباشرة لتقدير السلامة الميكانيكية المتبقية. يوفر هذا النهج أداة عملية لتصميم ومراقبة مكونات السيارات والإلكترونيات والطائرات المصنوعة من بوليكربونات مقواة بالألياف الزجاجية بحيث تظل موثوقة على مدى السنوات التي نتوقع أن تعمل خلالها.

الاستشهاد: Park, Gm., Lee, JM., Lee, J. et al. Hygrothermal degradation of short-glass-fiber reinforced polycarbonate: effect of fiber content and orientation, and modeling. npj Mater Degrad 10, 58 (2026). https://doi.org/10.1038/s41529-026-00774-z

الكلمات المفتاحية: مركبات البوليكربونات, بلاستيك مقوّى بالألياف الزجاجية, الشيخوخة الرطوبية الحرارية, مؤشر الضرر بالأشعة تحت الحمراء, متانة المواد
