تحقيق آلي لتأثير الضغط الهيدروستاتيكي على تآكل الشقوق الناتج عن الإجهاد في وصلات لحام Ti-6Al-4V

لماذا تهم لحامات أعماق البحار

مع تقدم أعمال الاستكشاف والصناعة إلى ما تحت سطح المحيط، تعتمد سلامة السفن والأنابيب والمعدات بشكل كبير على مدى تحمل وصلاتها المعدنية للظروف القاسية. تدرس هذه الدراسة سبيكة التيتانيوم شائعة الاستخدام، Ti-6Al-4V، وتطرح سؤالاً عملياً: عندما تُلحم وتتعرض لمياه باردة مالحة تحت ضغط مرتفع، أي جزء من اللحام يفشل أولاً ولماذا؟ تساعد الإجابات المهندسين على تصميم هياكل أكثر أماناً للمياه العميقة.

مناطق مختلفة داخل لحام واحد

لوح التيتانيوم المُلحم ليس موحداً. يخلق التسخين والتبريد أثناء اللحام ثلاث مناطق رئيسية: المعدن الأساسي الذي يحتفظ بتركيبته الأصلية؛ معدن اللحام في المركز الذي يبرد بسرعة ويتشكل بنمط دقيق يشبه الإبرة؛ وشريط ضيق بينهما يُسمى منطقة التأثير الحراري. في هذا الشريط الأوسط، يتحول المعدن جزئياً ويطور ميزات معقدة شبيهة بالصفيحات. تعني هذه الاختلافات الدقيقة في التركيب الداخلي أن كل منطقة تتمدد وتتصلب وتقاوم التشقق بطريقة خاصة بها.

كيف يغير الضغط القوة والتشقق

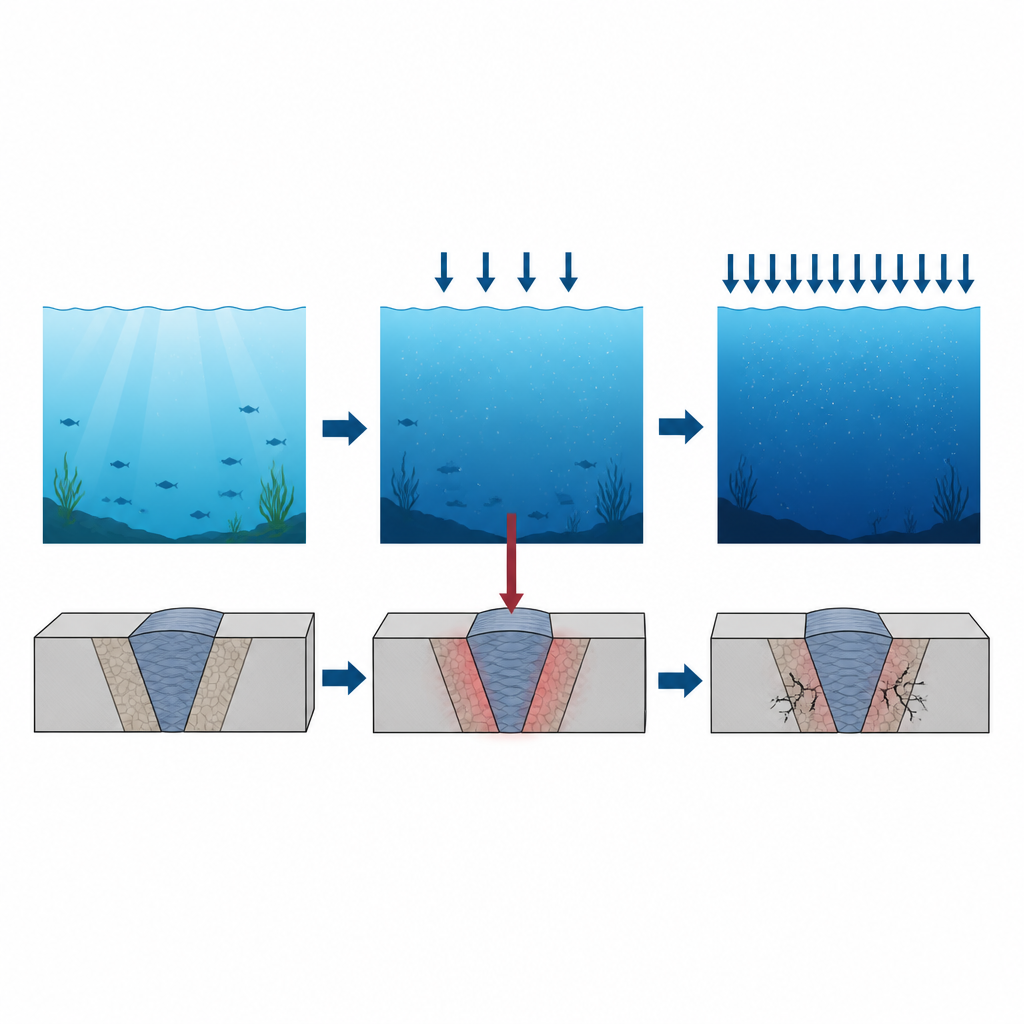

سحب الباحثون عينات مأخوذة من كل منطقة في حوض محاكٍ لظروف أعماق البحر مملوء بمياه مالحة، وقارنوا الضغط الجوي العادي مع ضغط أعلى بكثير مشابه لذلك الموجود على مئات الأمتار تحت السطح. وجدوا أن المعدن الأساسي ظل الأقوى والأكثر استطالة. كانت منطقة التأثير الحراري ومعدن اللحام أضعف وأقل لُدونة، وجعل الضغط العالي الوضع أسوأ في الثلاث مناطق. ازدادت حساسية التصدع التآكلي بأكبر قدر في منطقة التأثير الحراري، مما يُظهر أن هذا الشريط الضيق هو المكان الأكثر احتمالاً لبدء وانتشار الشقوق في المياه العميقة.

ما تكشفه الأسطح المكسورة

من خلال فحص نهايات العينات المكسورة بالمجهر الإلكتروني، استطاع الفريق رؤية كيفية فشل المعدن. أظهر المعدن الأساسي عادة العديد من الحفر الصغيرة، وهي علامة على فشل لَدُونِي يمتص الطاقة. في مياه مالحة تحت ضغط عالٍ، مع ذلك، طورت جميع المناطق مناطق أكثر سلاسة ونعومة مع أنماط شبيهة بالأنهار التي تشير إلى سلوك أكثر هشاشة. كان هذا التحول أقوى في منطقة التأثير الحراري، حيث أصبحت مسارات الشقوق أكثر استقامة وأقل تعرجاً. تعني هذه الاستقامة أن الطاقة المطلوبة لتقدم الشقوق تقل، مما يسهل الانكسار بمجرد بدء الضرر.

مسارات إجهاد مخفية وجلد مُضعف

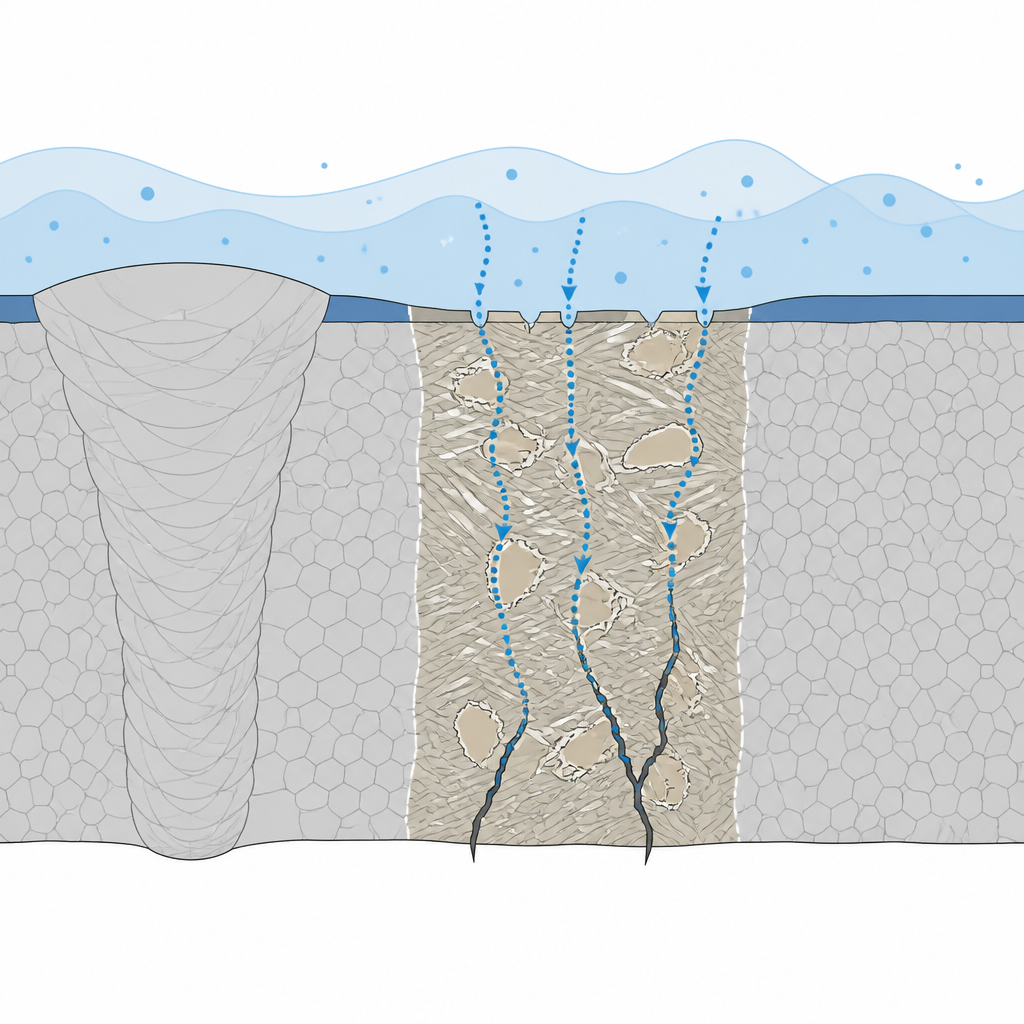

لفهم سبب هشاشة منطقة التأثير الحراري، خرّط المؤلفون اتجاهات الحبوب والتشوهات المحلية داخل المعدن. تحت الضغط، لم ينتشر الإجهاد بشكل متساوٍ. بدلاً من ذلك، تركز في أشرطة تقطع الهياكل الصفيحية في منطقة التأثير الحراري وأجبرت معدن اللحام على التشوه عبر مسارات انزلاق متعددة، مستنزفة بسرعة قدرته على الاستطالة. في الوقت نفسه، أظهرت الاختبارات الكهروكيميائية كيف أن الطبقة السطحية الواقية التي تحمي التيتانيوم من التآكل تنمو ببطء أكبر وتكون أقل تماسكاً تحت الضغط. كانت هذه الطبقة الواقية أرقّ وأكثر عدم استقرار في منطقة التأثير الحراري، حيث كانت تميل إلى الانهيار بدلاً من الشفاء.

ما يعنيه هذا لسلامة أعماق البحار

لغير المتخصصين، الرسالة الأساسية هي أن ليس كل أجزاء لحام التيتانيوم آمنة بنفس الدرجة عند غمرها عميقاً تحت الماء. يجمع شريط منطقة التأثير الحراري الرقيق، المتغير بفعل حرارة اللحام، بين مشكلتين: لا يستطيع نشر الإجهاد بسلاسة، وطبقة السطح الواقية تكافح لتُصلح نفسها في مياه مالحة ذات ضغط عالٍ. معاً، تجعل هذه العوامل منه الطريق المفضل للشقوق المدفوعة بالإجهاد والتآكل. يتيح التعرف على هذا الرابط الضعيف للمصممين واللحامين تعديل العمليات وروتينات الفحص، مما يحسن موثوقية هياكل التيتانيوم العاملة في بيئات أعماق البحر القاسية.

الاستشهاد: Cui, Y., Liu, R., Liu, J. et al. Mechanistic investigation of hydrostatic pressure effects on stress corrosion cracking in Ti-6Al-4V welded joints. npj Mater Degrad 10, 61 (2026). https://doi.org/10.1038/s41529-026-00772-1

الكلمات المفتاحية: لحامات التيتانيوم, تآكل أعماق البحار, تصدع تآكلي بالإجهاد, ضغط هيدروستاتيكي, Ti-6Al-4V
