رنان بوليمري عند 150 ميغاهرتز للتصوير الضوئي الصوتي المتوسط يعتمد على ليف بصري مخروطي

رؤية الأوعية الدموية الدقيقة بواسطة الصوت والضوء

أطباء وباحثون يعتمدون بشكل متزايد على صور للأوعية الدموية الصغيرة تحت الجلد لدراسة الأمراض وتوجيه العلاجات ومتابعة الشفاء. تجمع تقنية تُسمى التصوير الضوئي الصوتي المتوسط بين الضوء والصوت فوق الصوتي لكشف هذا العالم الدقيق المخفي، لكنها تتطلب كواشف فوق صوتية صغيرة وحسّاسة للغاية. تعرض هذه الورقة جهازًا جديدًا رفيعًا كخيط مبنيًا على طرف ليف بصري قادرًا على التقاط موجات صوتية بترددات عالية جدًا، مما يسمح برؤى أوضح وأكثر حدة للهياكل الدقيقة مثل الشعيرات الدموية في الأنسجة الحية.

كيف يتحول الضوء إلى صوت للتصوير

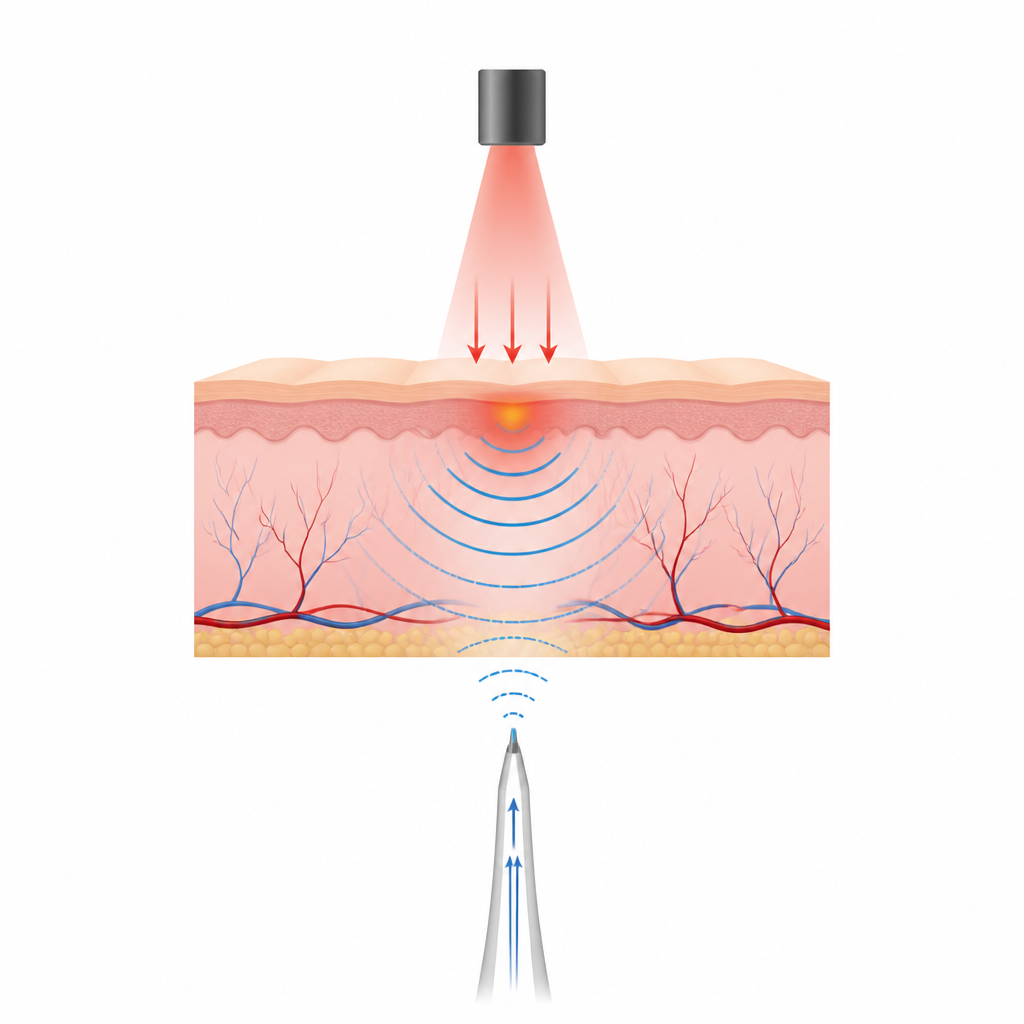

في التصوير الضوئي الصوتي، تسلط نبضات ليزر قصيرة جدًا على الأنسجة وتمتصها مكونات مثل الدم. يسبب هذا التسخين الوجيز تمددًا طفيفًا للأنسجة، مطلقًا موجات فوق صوتية تنتشر خارجيًا. بتسجيل هذه الموجات من مواضع وترددات متعددة، يستطيع حاسوب إعادة بناء صورة ثلاثية الأبعاد للهياكل المسببة لها. لرصد ميزات صغيرة جدًا، مثل أوعية أدق من شعرة الإنسان، يجب على النظام رصد الموجات فوق الصوتية عبر نطاق عريض من الترددات العالية، حتى وما فوق 100 ميغاهرتز، وهو أعلى بكثير من الترددات المستخدمة في أجهزة الموجات فوق الصوتية الطبية التقليدية.

حدود «الميكروفونات» الصغيرة الحالية

تواجه كواشف الموجات فوق الصوتية المصغرة الحالية موازنات صعبة. تفقد الأجهزة التقليدية الكهروضغطية حسّاسيتها مع التصغير وتكافح لتغطي ترددات عالية جدًا. يمكن لأجهزة كشف بصرية على رقائق السليكون أن تكون صغيرة وسريعة للغاية، لكن موادها الصلبة تعكس الصوت بشكل سيء وتولد موجات سطحية صوتية تنزلق على السطح وتسبب طمسًا في الصور. ترتبط كواشف البوليمر أفضل مع الصوت وتتجنب العديد من هذه الشوائب، ومع ذلك كان من الصعب تصغيرها دون فقدان الأداء البصري، مما أبقى نطاق ترددها المفيد منخفضًا نسبيًا وحدّ من دقة الصور التي تقدمها.

تصميم جديد لكاشف بطرف الليف

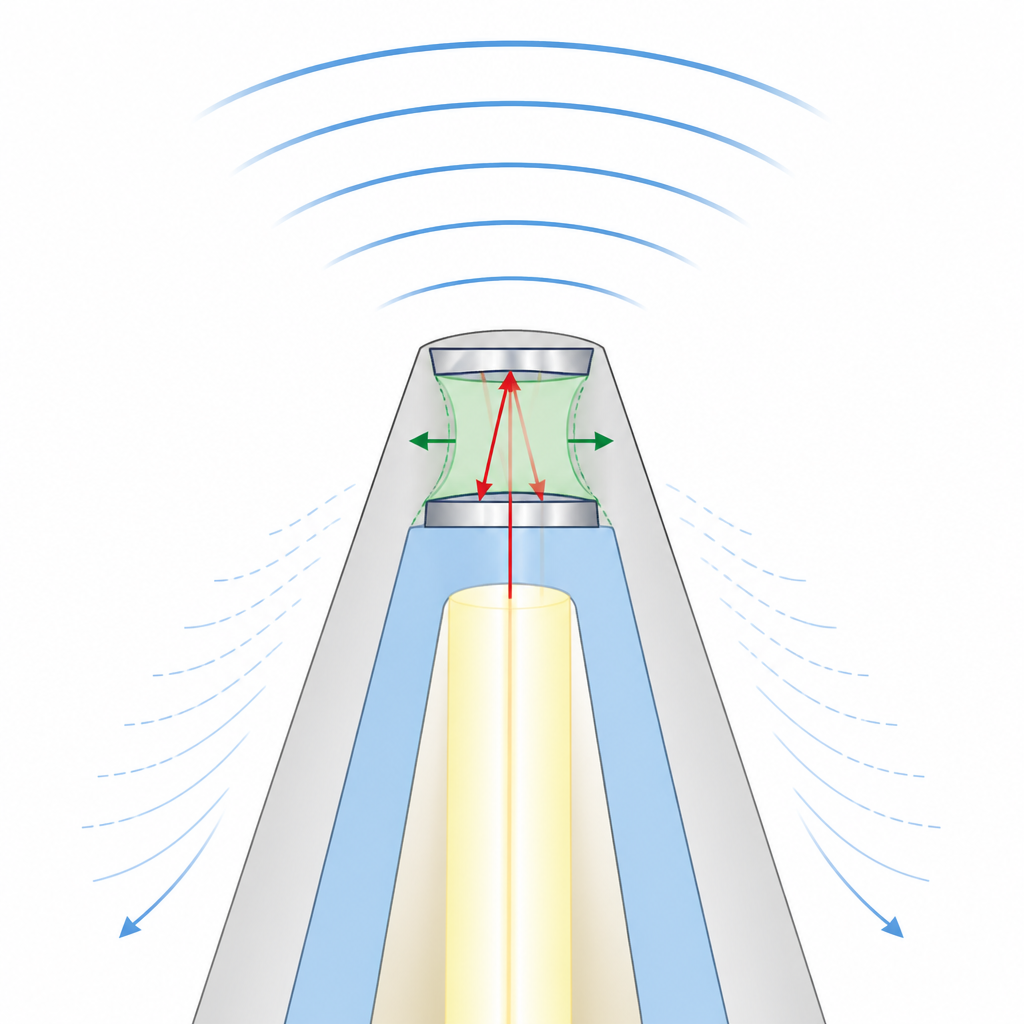

يقدم المؤلفون نهجًا مختلفًا: «حجرة صدى» بوليمرية صغيرة مبنية على الطرف المسطح لليف بصري مخروطي. يُصقل الليف على شكل مخروط بحيث يبقى في النهاية هضبة صغيرة فقط، وتحتضن هذه الهضبة فجوة بحجم ميكرومتري مصنوعة من بوليمر شفاف محصورة بين مرايا رفيعة من الفضة. يُرسل الضوء عبر الليف وينعكس داخل هذه الفجوة. عندما تضغط موجة فوق صوتية واردة البوليمر أو تمتدّه قليلًا، تتغير المسافة بين المرايا، ما يغيّر الضوء المنعكس بطريقة يمكن قياسها. من خلال تقليص سمك الفجوة وقطرها بعناية، حقق الباحثون استجابة ترددية ناعمة وواسعة جدًا حول 150 ميغاهرتز، بينما قلّصت المنطقة النشطة الصغيرة الموجات السطحية غير المرغوب فيها والانحياز الاتجاهي.

صور أكثر حدة للأوعية الدقيقة

بنى الفريق ثلاث نسخ من الكاشف بأحجام مختلفة لدراسة كيفية تأثير التصغير على الأداء. قدمت الأصغر، ذات قاعدة بعرض 24 ميكرومتر فقط وفجوة بوليمرية بسماكة 6 ميكرومترات، أفضل النتائج: عرض نطاق حوالي 150 ميغاهرتز وكثافة ضغط معادلة للضجيج تقارب 1.5 ميلي باسكال لكل جذر هرتز، مما يدل على حساسية عالية جدًا. أعطى فتحتها الصغيرة استجابة تكاد تكون نقطة واحدة، ما قلّل الطمس والخلل الذي كان يؤثر في التصاميم الأكبر. عند استخدامها في تجارب التصوير الضوئي الصوتي المتوسط على آذان الفئران، أنتج الكاشف صورًا ثلاثية الأبعاد فصلت أوعية بقطر نحو 17–20 ميكرومتر، مع دقة محورية تقارب 7 ميكرومترات ودقة جانبية بالقرب من 17 ميكرومتر. سلطت مشاهد ملونة مبنية على الترددات الضوء على الأوعية الصغيرة والكبيرة بشكل منفصل، كاشفة تفاصيل دقيقة في الأوعية الدقيقة للجلد.

نحو مجسات ومناظير مدمجة

بما أن الكاشف الجديد مبني على ليف بصري قياسي وبجوف بوليمري مُشكل بعملية مختبرية بسيطة مبللة، فإنه يتجنب الحاجة إلى تصنيع رقائق معقّد ويمكن إنتاجه بسهولة وبكلفة أقل. يبين المؤلفون أيضًا أن نفس مفهوم الليف المخروطي يمكن توسيعه إلى ألياف متعددة النوى توصل الضوء وتكتشف الصوت معًا، مما يشير إلى مجسات مدمجة للمناظير أو بيئات محدودة المساحة الأخرى. بعبارة بسيطة، يبرهن هذا العمل على «ميكروفون» بصري صغير جدًا وحساس للموجات فوق الصوتية يجمع بين وضوح عالٍ، وتغطية ترددية واسعة، وقلة شوائب الصورة، فاتحًا الباب أمام صور أوضح للهياكل الدقيقة داخل الجسم.

الاستشهاد: Ülgen, O., La, T.A., Zakian, C. et al. 150 MHz polymer resonator for optoacoustic mesoscopy based on a tapered optical fiber. Nat Commun 17, 4328 (2026). https://doi.org/10.1038/s41467-026-72815-9

الكلمات المفتاحية: التصوير الضوئي الصوتي, كاشف فوق صوتي, ليف بصري, الأوعية الدقيقة, رنان بوليمري
