شبكات AgNWs مطبوعة باللف المستمر/أصابع فضية محمية بالتمويه الذاتي للخلايا الشمسية العضوية المرنة الكبيرة المساحة المتكاملة

طاقة شمسية يمكن لفها

تخيّل ألواحًا شمسية رقيقة ومرنة مثل ورقة بلاستيكية، تلف حول حقائب الظهر والخيام أو الملابس. تعد الخلايا الشمسية العضوية المرنة بهذا الوعد، لكن عندما يحاول المهندسون تكبيرها، عادةً ما تتراجع أداؤها. تُظهر هذه الدراسة طريقة لبناء خلايا شمسية مرنة وكبيرة تحافظ على كفاءة عالية عبر إعادة تصميم الشبكة المعدنية غير المرئية التي تنقل الكهرباء داخل الجهاز.

لماذا يصعب بناء ألواح مرنة أكبر

تستخدم الخلايا الشمسية العضوية المرنة أفلامًا شفافة وموصلة لجمع التيار الكهربائي الناتج عن ضوء الشمس. خيار شائع هو شبكة من أسلاك الفضة النانوية، الشفافة والقابلة للانحناء لكنها ليست موصلة بما يكفي عندما تتوسع الأجهزة. مع زيادة عرض اللوح، يجب أن يسافر التيار لمسافة أكبر عبر هذا الفيلم الرقيق، ما يهدر الطاقة على شكل حرارة ويخفض إنتاج القدرة. غالبًا ما اعتمدت المحاولات السابقة على نقش بالليزر المعقد أو خطوط معدنية سميكة قد تضر الطبقات العضوية الحساسة، مما يحد من أداء الألواح المرنة المتكاملة والكبيرة.

إضافة طرق فضية مخفية

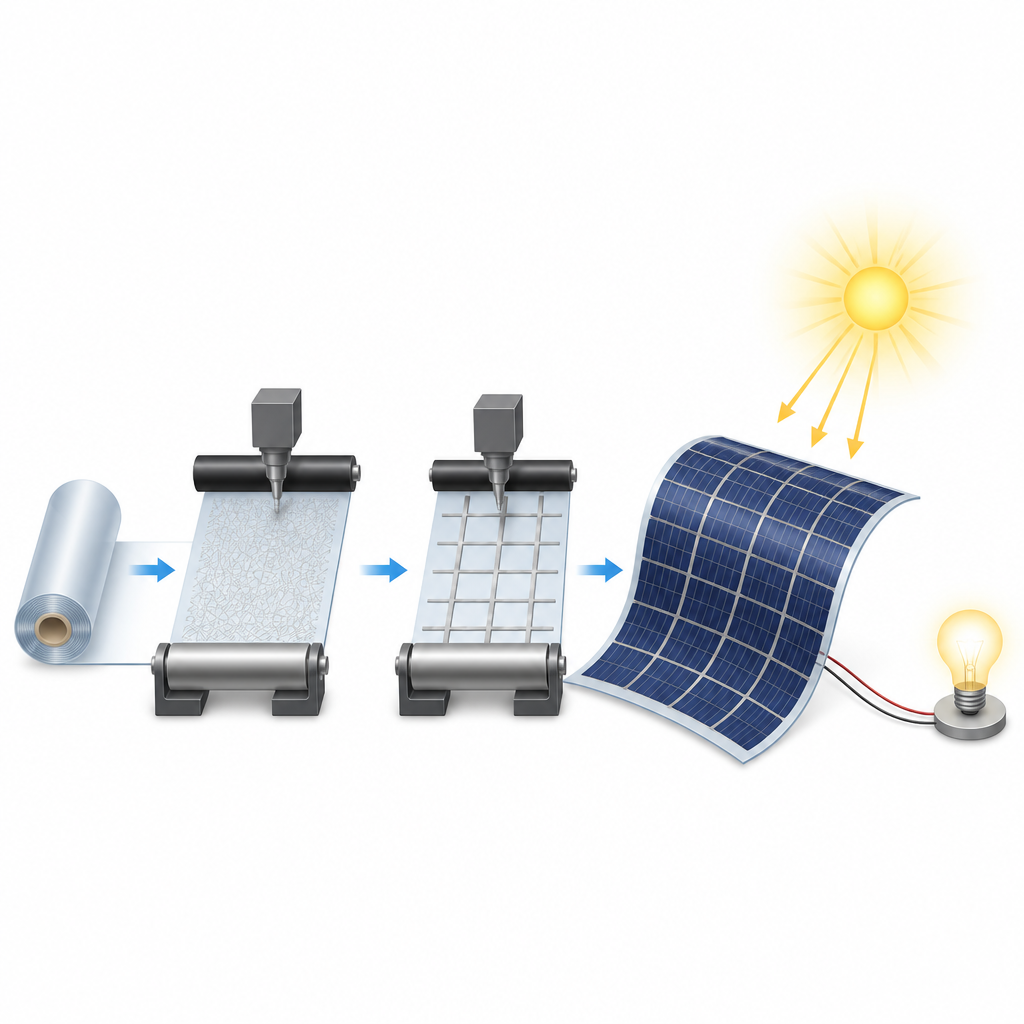

في هذا العمل، يصمم الباحثون قطبًا شفافًا جديدًا يجمع نوعين من الفضة: شبكة دقيقة من الأسلاك النانوية للشفافية والمرونة، وأصابع شبكية معدنية ضيقة تعمل كطرق مخفية للتيار. كلاهما مصنوعان باستخدام الطباعة باللف المستمر، وهي عملية شبيهة بطباعة الصحف ومناسبة للإنتاج بالجملة. عبر اختيار دقيق لعرض وتباعد خطوط الشبكة، يخفضون المقاومة الفعالة للقطب من حوالي 15 إلى ما بين 1 و2 أوم لكل مربع، وهو مستوى عادةً ما يلزم فقط في الألواح الصلبة من السيليكون. يوجّه نموذج رقمي هذا التصميم، موازنًا بين مقدار الضوء الذي تحجبه المعادن ومقدار الفقدان الكهربائي الموفر.

حماية الطبقات الفعالة الحساسة

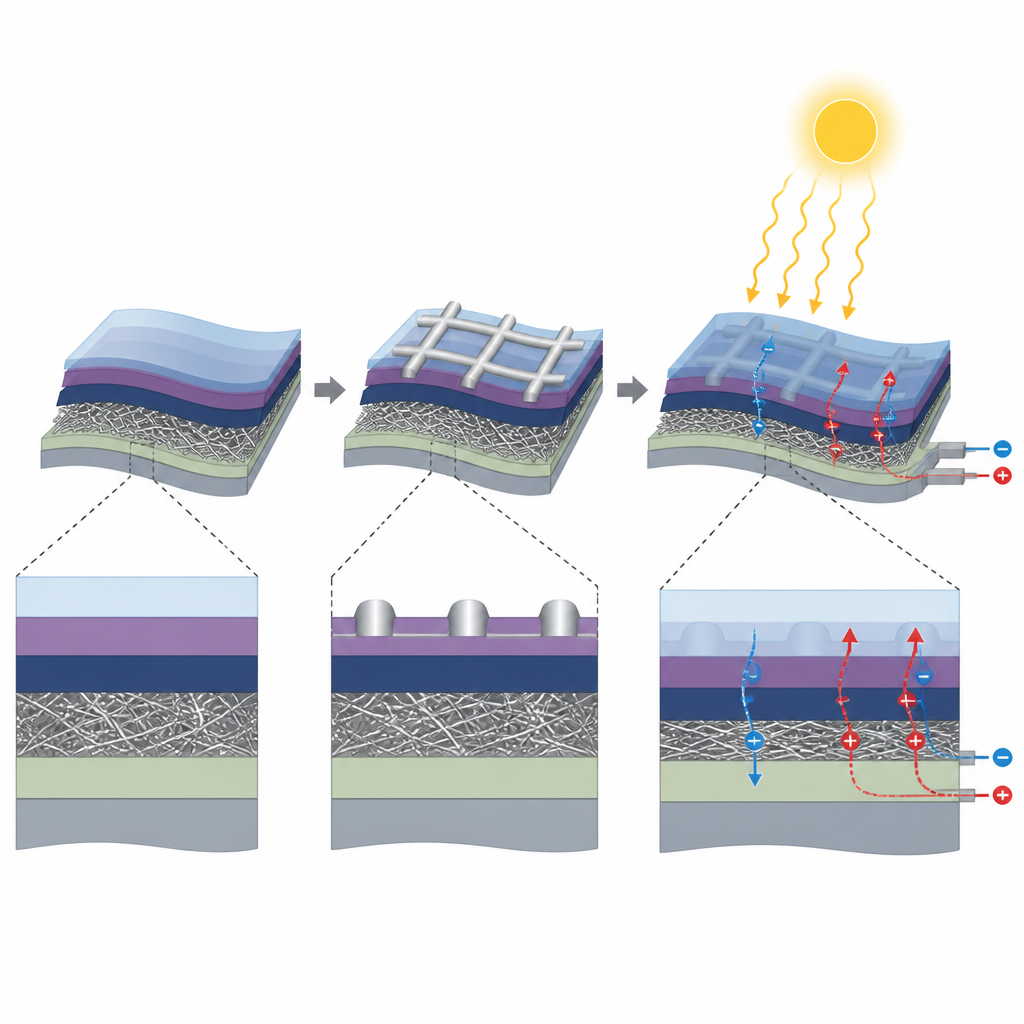

إضافة خطوط فضية سميكة وحدها ستؤدي عادةً إلى دوائر قصر، لأن المعدن يرتفع كثيرًا فوق الطبقات العضوية الرقيقة المودعة فوقه. لتجنب ذلك، يقدّم الفريق طبقة ريزست ضوئية ذات تمويه ذاتي تغطي الشبكة انتقائيًا. يطلي الباحثون مادة عازلة حساسة للضوء على السطح بأكمله، ثم يسلطون ضوءًا فوق بنفسجي من جهة البلاستيك. تشوّه شبكة الفضة المرتفعة الضوء وتمنعه في الأماكن المناسبة تمامًا، فبعد التطوير تبقى الريزست الضوئية أساسًا فوق خطوط الشبكة، مكوّنة غطاءً واقيًا أملسًا بسمك حوالي 1 إلى 2 ميكرومتر. تمنع هذه الحماية المعدن من اختراق الطبقات النشطة بينما تترك معظم مساحة الأسلاك النانوية مكشوفة لاتصال كهربائي جيد.

نمذجة الخسائر لتوجيه التصميم

يحلل الباحثون أماكن فقد الطاقة في الخلايا واسعة المساحة: في الفيلم الشفاف، في أصابع المعدن، ومن الضوء المحجوب بفعل الشبكة. لأقطاب بدون شبكة، يظهرون أن فقد الطاقة يزداد بسرعة مع كل من مقاومة الفيلم وعرض الجهاز، مما يجعل الخلايا المرنة الواسعة غير عملية. يكشف نموذجهم أنه إذا أمكن خفض المقاومة الفعالة إلى حوالي 1 إلى 2 أوم لكل مربع، فإن الألواح بعرض نحو 5 سنتيمترات لا تزال تعمل بخسائر متواضعة. ثم يستخدمون هذا النموذج لإيجاد هندسة شبكة مثلى: خطوط بعرض حوالي 100 إلى 110 ميكرومتر ومتباعدة ببضعة ملليمترات تقلل الخسارة الإجمالية مع الحفاظ على سطح ناعم بما يكفي للاطّلاء المتجانس.

كفاءة عالية ومتانة وعائد تصنيع جيد

باستخدام هذا القطب المركب والحماية ذات التمويه الذاتي، يبني الفريق خلايا شمسية عضوية مرنة بمناطق فعالة 4 و16 سنتيمترًا مربعًا. تصل الخلايا الأصغر إلى كفاءة تحويل طاقة بنسبة 15.20 بالمائة، ولا تزال الأكبر تحقق 14.24 بالمائة، مبيّنة انخفاضًا طفيفًا جدًا مع زيادة الحجم. بدون الشبكة الفضية، تفقد خلايا كبيرة مماثلة تيارًا وجهدًا أكبر بكثير. كما تحسّن الشبكة المعزولة من الموثوقية بشكل كبير: تُظهر الأجهزة شبه انعدام في التسرب الكهربائي، وتحافظ على معظم كفاءتها بعد ساعات طويلة من التخزين، وتتحمل آلاف دورات الثني مع تغيير طفيف في الأداء. تسفر العملية عن نسبة تقريبية تبلغ 100 بالمائة من الأجهزة العاملة، وهو متطلب أساسي للتصنيع الفعلي.

ماذا يعني هذا لألواح الشمسية المرنة المستقبلية

بالنسبة للقارئ العام، الرسالة الأساسية هي أن المؤلفين وجدوا طريقة عملية لتكبير الخلايا الشمسية القابلة للثني دون التضحية بالكفاءة. عبر طباعة طرق فضية مخفية وتغطيتها بطبقة واقية ذكية، يحوّلون فيلمًا ضعيفًا ومقاومًا إلى جامع طاقة قوي ومنخفض الفقد. قد تساعد هذه المقاربة الألواح المرنة المستقبلية على تشغيل الأجهزة القابلة للارتداء، وإضاءة الملاجئ المحمولة الخفيفة، وسطحيات كبيرة أخرى مع البقاء رقيقة وخفيفة وقابلة لللف.

الاستشهاد: Han, Y., Chen, Z., Fang, L. et al. Roll-to-Roll AgNWs Networks/Ag Finger by Self-Masking Protection for Large-Area Monolithic Flexible Organic Solar Cells. Nat Commun 17, 4444 (2026). https://doi.org/10.1038/s41467-026-70740-5

الكلمات المفتاحية: خلايا شمسية عضوية مرنة, أقطاب أسلاك الفضة النانوية, الطباعة باللف المستمر, أقطاب شبكات معدنية, الطاقة الضوئية لمساحات واسعة
