مذبذب MEMS بيزوكهربائي ذو شعاع منحني يتميز بعدة هضاب حرارية مع ثبات محسن

لماذا تهم الرقائق المهتزة الصغيرة

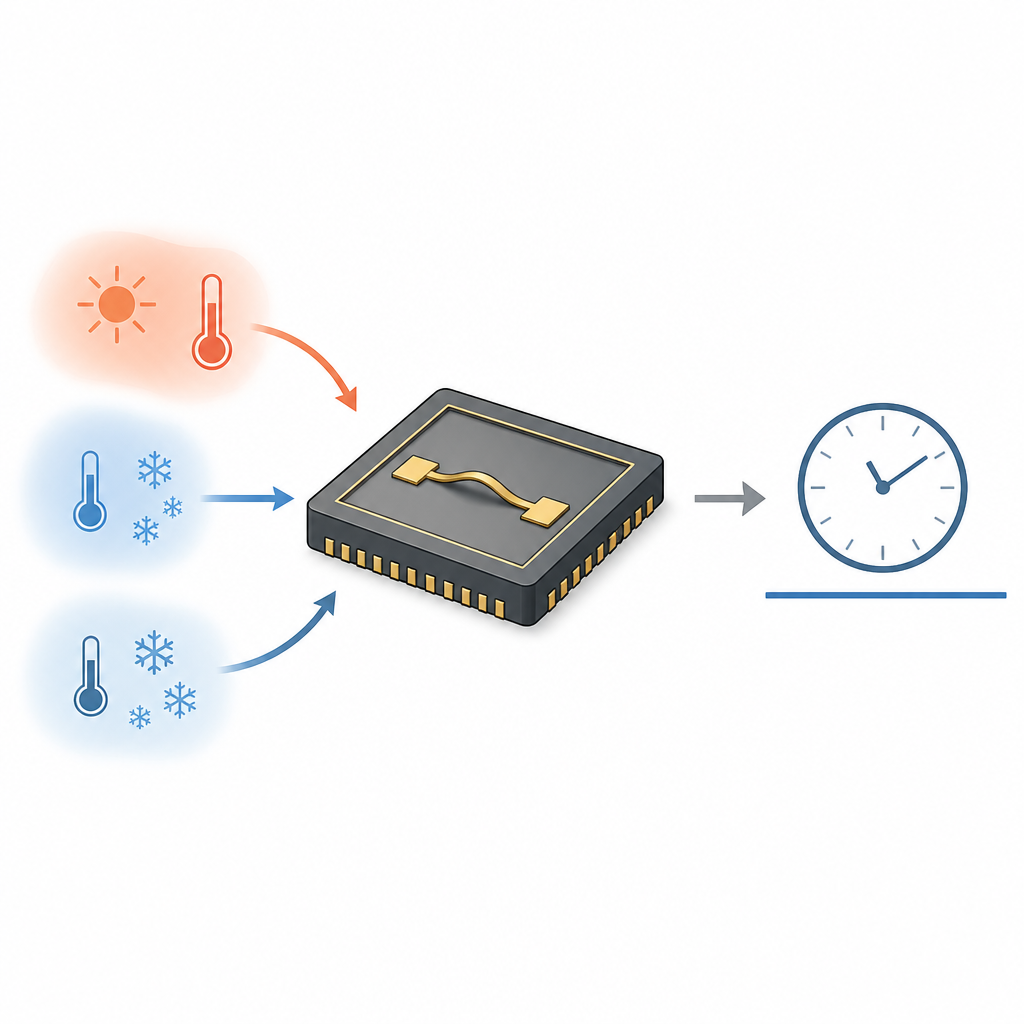

داخل الهواتف والأقمار الصناعية والسيارات، تعمل الأجزاء المهتزة الصغيرة كالمطارق الرنانة التي تحافظ على تزامن الساعات الرقمية والراديوهات. تستكشف هذه الورقة نوعًا جديدًا من المذبذب الميكروشيب الذي يستمر في النبض بوتيرة شبه ثابتة حتى عند تغير درجة الحرارة، وهي مشكلة قديمة تواجه تقليص أجهزة التوقيت.

من بلورات الكوارتز إلى عوارض السيليكون الصغيرة

اليوم، تعتمد أدق الساعات على بلورات الكوارتز التي تهتز باستقرار عالٍ لكنها كبيرة نسبيًا ومن الصعب دمجها مباشرة داخل الرقائق العادية. المذبذبات القائمة على السيليكون أصغر بكثير وأسهل في التصنيع بكميات كبيرة، ومع ذلك تعاني من ضعف واحد كبير: يتذبذب ترددها مع تغير الحرارة. عند تسخين السيليكون يلين قليلاً، لذا ينخفض النغمة الرنانة لهذه الأجهزة عادة مع ارتفاع الحرارة، مما يخل بتوقيت دقيق.

شعاع منحني بعدة أصوات

صمم الباحثون شعاعًا مجهرِيًا من السيليكون مع طبقة رقيقة من نيتريد الألمنيوم فوقه، المادة التي تحول الإشارات الكهربائية إلى حركة ميكانيكية والعكس. على عكس العوارض المستقيمة المتماثلة جدًا، يتبع هذا الشعاع مسارًا منحنيًا مُشكَّلًا بعناية يعرف بمنحنى بيزير. هذا الانحناء اللطيف والمضمن يكسر التماثل المعتاد ويشجع وجود أنماط اهتزازية متعددة ضمن نطاق ضيق من الترددات. باستخدام عملية تصنيع شائعة للرقائق، صنع الفريق أجهزة تظهر 17 وضع اهتزاز مميزًا تحت 5 ميغاهرتز، تمتد بين انثناء داخل المستوي، وحركة خارج المستوي، وأنماط تشبه السعة، وكلها قابلة للكشف في الهواء العادي دون حزمة تفريغ.

كيف تظهر الهضاب الحرارية

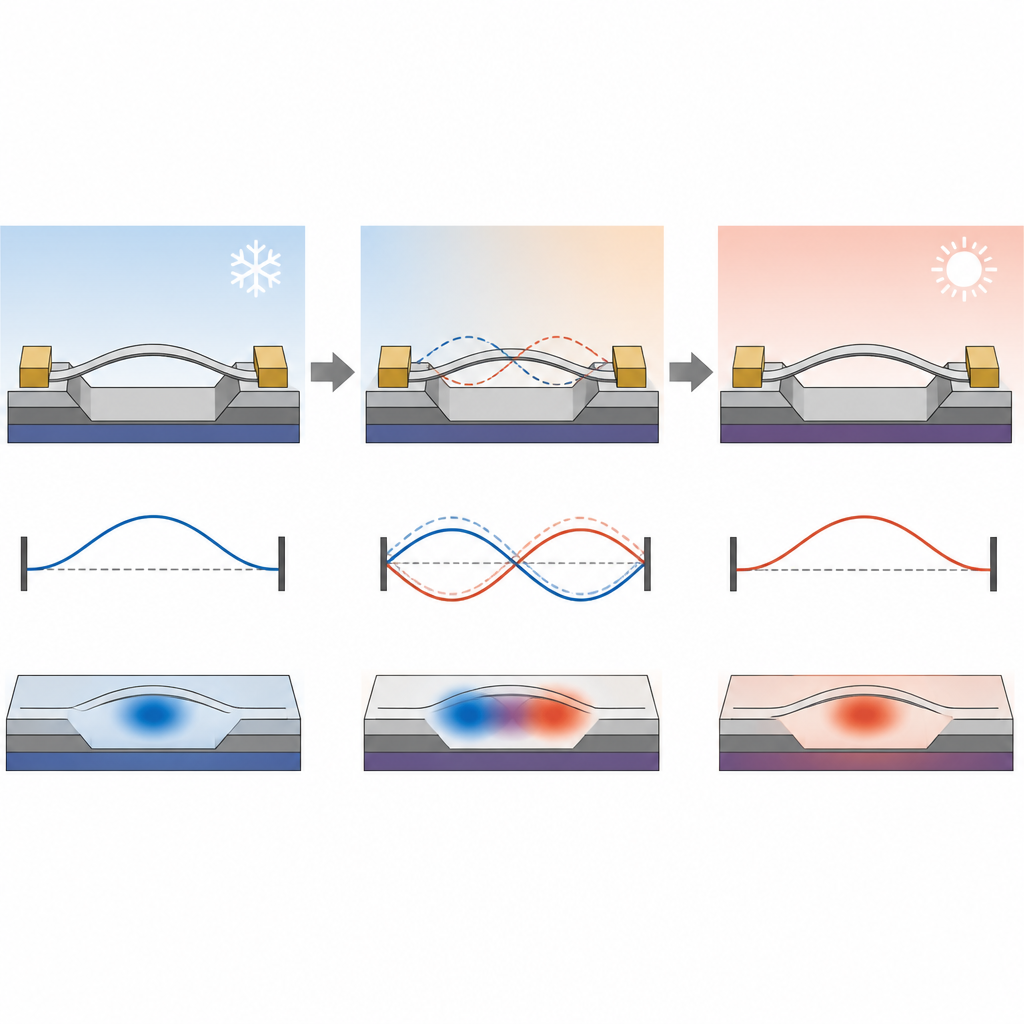

عندما قام الفريق بزيادة درجة الحرارة تدريجيًا من التجمد إلى ما فوق درجة حرارة الغرفة، تصرفت معظم أنماط الاهتزاز كما هو متوقع، متراجعة مع ارتفاع الحرارة. ومع ذلك، أظهرت وضعيتان عاليتا التردد، الموسومتان بالوضع 16 والوضع 18، مناطق مسطحة مفاجئة حيث تغير ترددهما بالكاد عبر عدة درجات حرارة. كشفت عمليات المسح التفصيلية للتردد أنه قرب هذه الهضاب يظهر ذروة رنين ثانية قريبة، تنمو ثم تحل محل الذروة الأصلية، وهو مؤشر على مشاركة الطاقة بين نمطي اهتزاز مترابطين. تنتج هذه التفاعلات نوعًا من التوازن الذاتي حيث يقابَل اللين الحراري المعتاد للسيليكون بتصلب لاخطي ناتج عن الهندسة المنحنية والإجهادات الداخلية في الشعاع.

قياس الثبات تحت تقلبات درجة الحرارة الحقيقية

لاختبار ما إذا كانت هذه الهضاب تحسّن التوقيت فعلاً، استخدم المؤلفون حلقات قفل الطور وحجرات حرارة لمحاكاة تغيرات حرارية واقعية. عند هضبة حوالى 62 درجة مئوية في الوضع 16، ظل تردد المذبذب ضمن نحو 17.4 جزءًا في البليون خلال تقلبات لطيفة ±1 درجة، وتحسّن إلى نحو 2.0 جزء في البليون عند تثبيت درجة الحرارة بإحكام. عرض الوضع 18 عدة مناطق هضبة عند درجات حرارة مختلفة، مع أفضل أداء يصل إلى 37.9 جزءًا في البليون. ومن المهم أن قياسات الضجيج أظهرت أن التقلبات العشوائية الخلفية للجهاز ظلت متشابهة داخل الهضبة وخارجها، مؤكدة أن التحسن في الثبات ناتج عن فيزياء حتمية وليس عن انخفاض عرضي في الضجيج.

ما معنى ذلك لشرائح التوقيت المستقبلية

بالنسبة لغير المتخصصين، الرسالة المركزية هي أن المؤلفين وجدوا طريقة تجعل آليات المذبذب نفسها تلغي جزءًا كبيرًا من انحرافه الحراري، دون الحاجة إلى أفران تسخين إضافية أو إلكترونيات معقدة أو مواد غريبة. عن طريق تشكيل شعاع صغير بحيث تتفاعل أنماط الاهتزاز المختلفة بالطريقة المناسبة، يستقر الجهاز بشكل طبيعي في نطاقات حرارية ضيقة حيث يكاد معدل نبضه لا يتغير. مع مزيد من ضبط انحناء الشعاع والإجهادات، قد تصبح مثل هذه المذبذبات المعوضة ذاتيًا مراجع توقيت مدمجة ومنخفضة الطاقة للإلكترونيات اليومية، من أجهزة الاستشعار المتصلة بالإنترنت إلى أنظمة الاتصال.

الاستشهاد: Lian, Y., Li, Y., Chen, F. et al. A curved-beam piezoelectric MEMS resonator featuring multiple temperature plateaus with enhanced stability. Microsyst Nanoeng 12, 199 (2026). https://doi.org/10.1038/s41378-026-01323-z

الكلمات المفتاحية: مذبذب MEMS, ثبات التردد, هضاب حرارية, أجهزة ميكروية بيزوكهربائية, مرجع توقيت
