ملاحظة جديدة للممانعة التفاضلية السالبة في ترانزستور CMOS عادي وتطبيقها في مضاعف تردد مدمج

تحويل مفتاح صغير إلى مُشكّل إشارات

تبنى الإلكترونيات الحديثة من مفاتيح صغيرة لا تُصدّق تُسمى الترانزستورات. تُبيّن هذه الدراسة أن نوعًا شائعًا تمامًا من الترانزستورات، المستخدم بالفعل في شرائح الحاسوب المنتجة على نطاق واسع، يمكنه أكثر من مجرد تشغيل وإيقاف التيار. تحت ظروف مناسبة، يمكنه إعادة تشكيل الإشارات الكهربائية بطريقة مفيدة، ما يفتح الباب أمام دوائر أصغر وأكثر كفاءة في استهلاك الطاقة لتطبيقات الاتصالات والاستشعار.

هبوط غريب في التيار

غالبًا، عندما تزيد الجهد على جهاز كهربائي يتدفق تيار أكبر. في هذا العمل يركِّز الباحثون على استثناء غير مألوف يُسمى الممانعة التفاضلية السالبة، حيث ينخفض التيار مؤقتًا حتى مع ارتفاع الجهد. شوهد هذا السلوك سابقًا في مكوّنات ومواد خاصة، لكنه نادرًا ما يظهر في الترانزستورات الأساسية المستخدمة في الشرائح اليومية. العثور على هذا السلوك في تقنية شائعة يعني أن المصممين قد يحصلون على وظائف جديدة دون تغيير عملية التصنيع.

كيف يُبنى ترانزستور شائع

تدرس الفريق ترانزستور سيليكون مُنقّى بالكامل على عازل (FDSOI)، نسخة مطوّرة من المفتاح الأساسي المستخدم في العديد من المعالجات الحديثة. في هذا التصميم، تقع طبقة سيليكون فائقة النحافة فوق طبقة عازلة، ومع وجود بوابة معدنية فوقها تتحكم في سهولة تحرك الإلكترونات بين المصدر والمصرف. تُقدَّر هذه البنية لتسريبها المنخفض، وقدرتها القوية على التحكم في التيار، وملاءمتها للتصغير إلى أحجام صغيرة جدًا. وتُشكّل هذه الصفات نفسها منصة مناسبة لرصد سلوكيات غير خطية دقيقة مثل الانخفاض غير المتوقع في التيار الذي سعى الفريق لاستكشافه.

طريقتان مختلفتان يمكن أن ينخفض بهما التيار

من خلال قياس دقيق لكيفية استجابة التيار لتغير الجهود عند مختلف أطراف الجهاز، كشف الباحثون عن نوعين مميزين من الممانعة التفاضلية السالبة. عند طرف المصرف، الذي يجمع الإلكترونات الخارجة من القناة، يظهر التأثير فقط عند جهود عالية جدًا. هنا، يكتسب بعض الإلكترونات طاقة كافية لتصبح "حارة" وتحتجز في مادة قرب المصرف. تشوّه هذه الشحنات المحجوزة المجال الكهربائي المحلي وتقلل التيار مؤقتًا. تدعم قياسات الضجيج، والمحاكاة الحاسوبية، واختبارات الحرارة هذه الصورة: مع ازدياد الحرارة يصعب على الإلكترونات أن تصبح حارة، فيتلاشى الانخفاض في التيار.

نقطة مستقرة في طرف الجسد

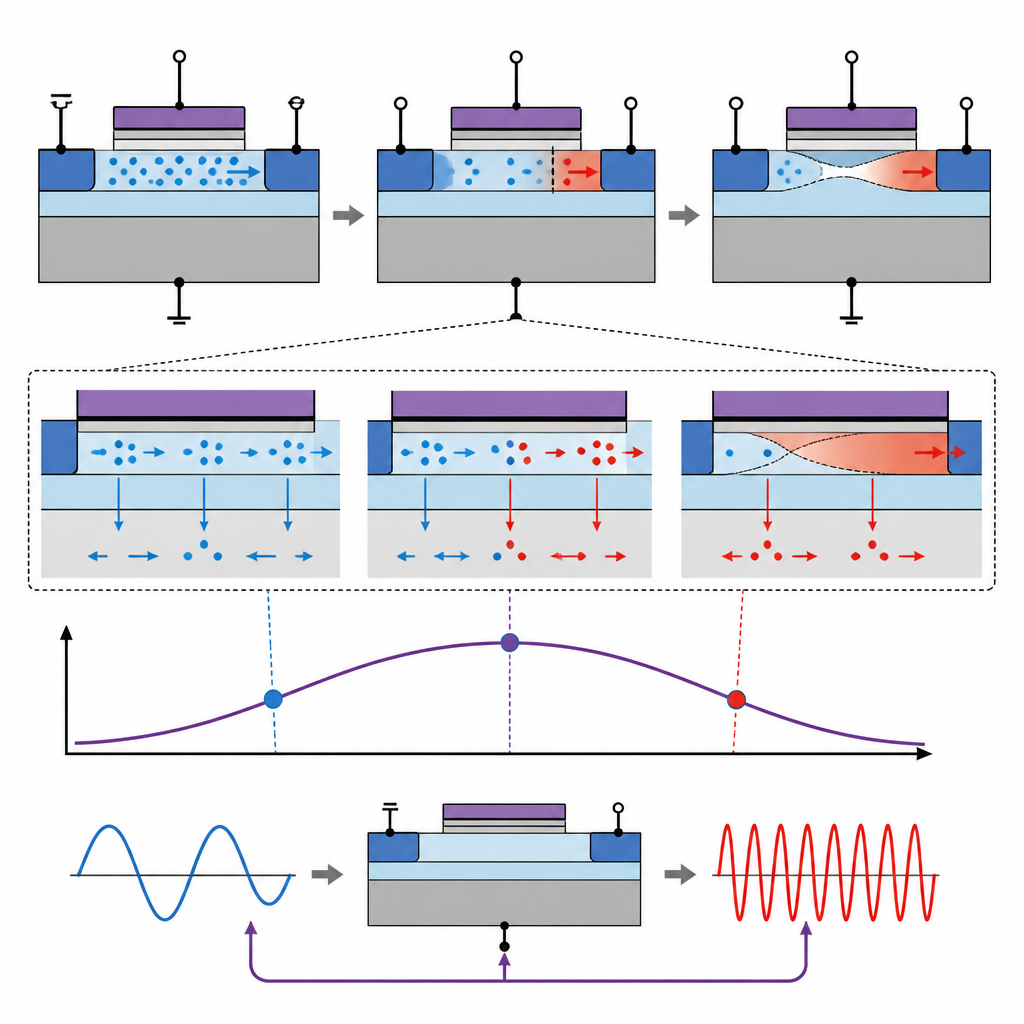

يظهر التأثير الثاني والأكثر فائدة عند طرف الجسد، المنطقة الخفية من السيليكون تحت القناة. عندما يكون جهد المصرف عاليًا ويتم سحب جهد البوابة، يرتفع تيار الجسد أولًا بسرعة ثم ينخفض، مكوّنًا ذروة محددة جيدًا. عند جهود بوابة منخفضة، يهيمن أثر تسريب قرب المصرف. مع ارتفاع جهد البوابة إلى نطاق متوسط، يصبح المجال الكهربائي الجانبي قويًا بما يكفي لتسبب الإلكترونات في التأين بالتصادم (impact ionization)، مكوِّنة شحنة إضافية وتعزز تيار الجسد. زيادة جهد البوابة أكثر تخفّض مقاومة القناة، ممهِّدة بذلك المجال الجانبي وتقلل من تكوين الشحنة الإضافية، فينخفض التيار. هذا النمط الواضح للصعود والهبوط متكرر وموثوق عبر العديد من الأجهزة ودورات الاختبار، مع نسبة كبيرة بشكل ملحوظ بين تيار القمة والقيعان.

من سلوك غريب إلى وظيفة مفيدة

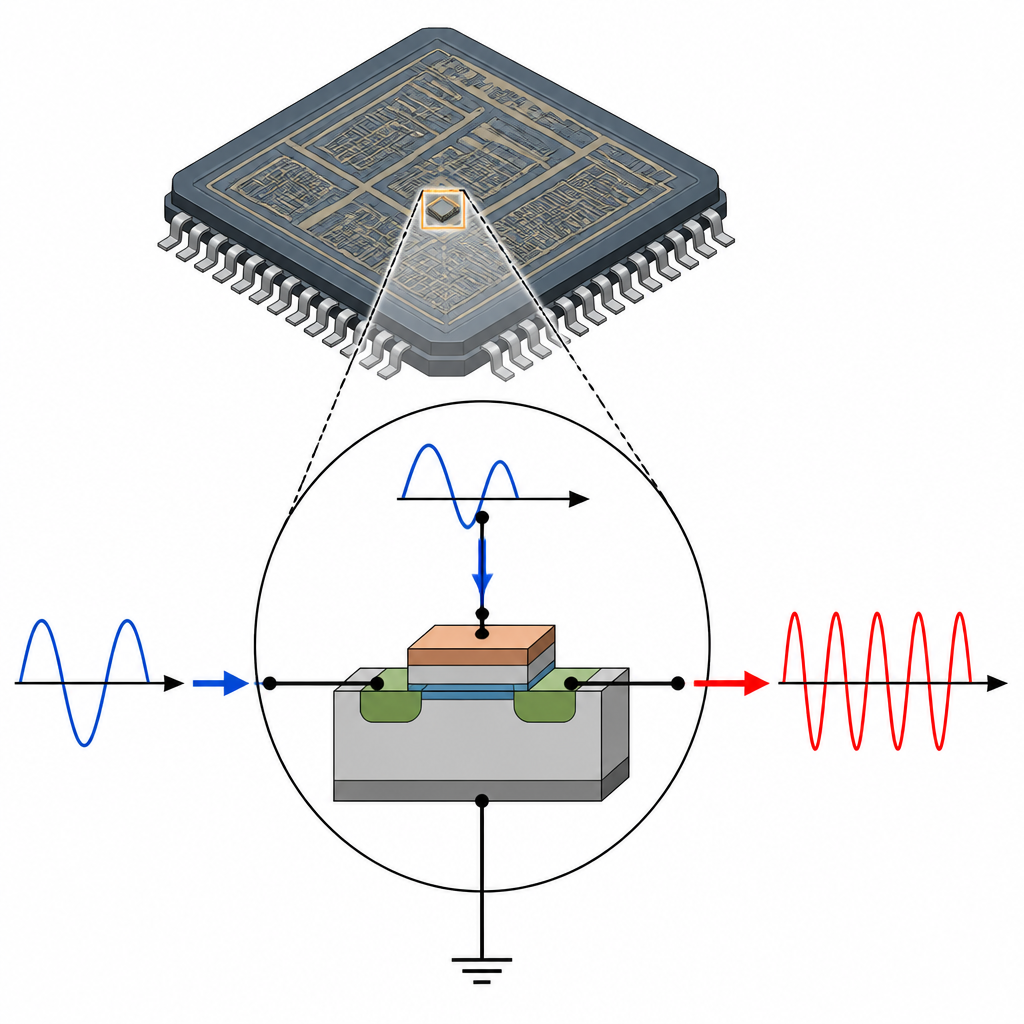

نظرًا لأن تيار الجسد يستجيب لجهد البوابة بطريقة حادة ومتوقعة، استخدم الفريق هذه اللاخطية لبناء مضاعف تردد بسيط باستخدام ترانزستور واحد ومقاوم خارجي. إدخال موجة جيبية منخفضة التردد على البوابة ينتج إشارة خرج مكوَّنة مكونها الرئيسي عند ضعف التردد الأصلي، ويمكن تشغيل أو إيقاف تأثير المضاعفة عن طريق ضبط جهد المصرف. بينما يعمل العرض التجريبي عند ترددات متواضعة مناسبة لتطبيقات الاستشعار، فإنه يبرهن أن تقنية الشرائح القياسية يمكن أن تستوعب كتل معالجة إشارة مدمجة وقابلة لإعادة التكوين دون مواد غريبة أو دوائر متعددة الأجهزة المعقدة. بعبارات يومية، يحول العمل المفتاح الأساسي إلى أداة صغيرة على الشريحة لإعادة تشكيل الإشارات، وفي الوقت نفسه يعمّق فهمنا لكيفية تدفق التيار في هياكل الترانزستور المتقدمة.

الاستشهاد: Kwak, B., Cho, Y., Han, C. et al. A novel observation of negative differential resistance in a standard CMOS transistor and its application to a compact frequency doubler. Microsyst Nanoeng 12, 186 (2026). https://doi.org/10.1038/s41378-026-01276-3

الكلمات المفتاحية: ممانعة تفاضلية سالبة, ترانزستور CMOS, FDSOI, مضاعف تردد, إلكترونيات غير خطية
