Nano-Pascal düzeyinde hassasiyete sahip entegre optomekanik ultrasonik sensörler

Sessiz Sesleri Dinlemek

Ultrason, anne karnı taramalarından uçak kanatlarındaki çatlakları kontrol etmeye ve okyanustaki sinyalleri dinlemeye kadar pek çok uygulamanın temelini oluşturur. Yine de günümüzün küçük sensörleri, özellikle cihazlar küçük, ucuz ve bir çip üzerinde yoğun olarak paketlenmiş olmak zorunda kaldığında, çok zayıf sesleri algılamakta zorlanır. Bu makale, etrafımızdaki hava basıncının milyarda birinden daha küçük basınç değişimlerini algılayabilecek kadar hassas yeni bir ışık tabanlı ultrasonik sensör sunuyor; bu da daha net tıbbi görüntüler, daha iyi çevresel izleme ve daha hassas endüstriyel testler için kapılar açıyor.

Işıkla Duymanın Yeni Bir Yolu

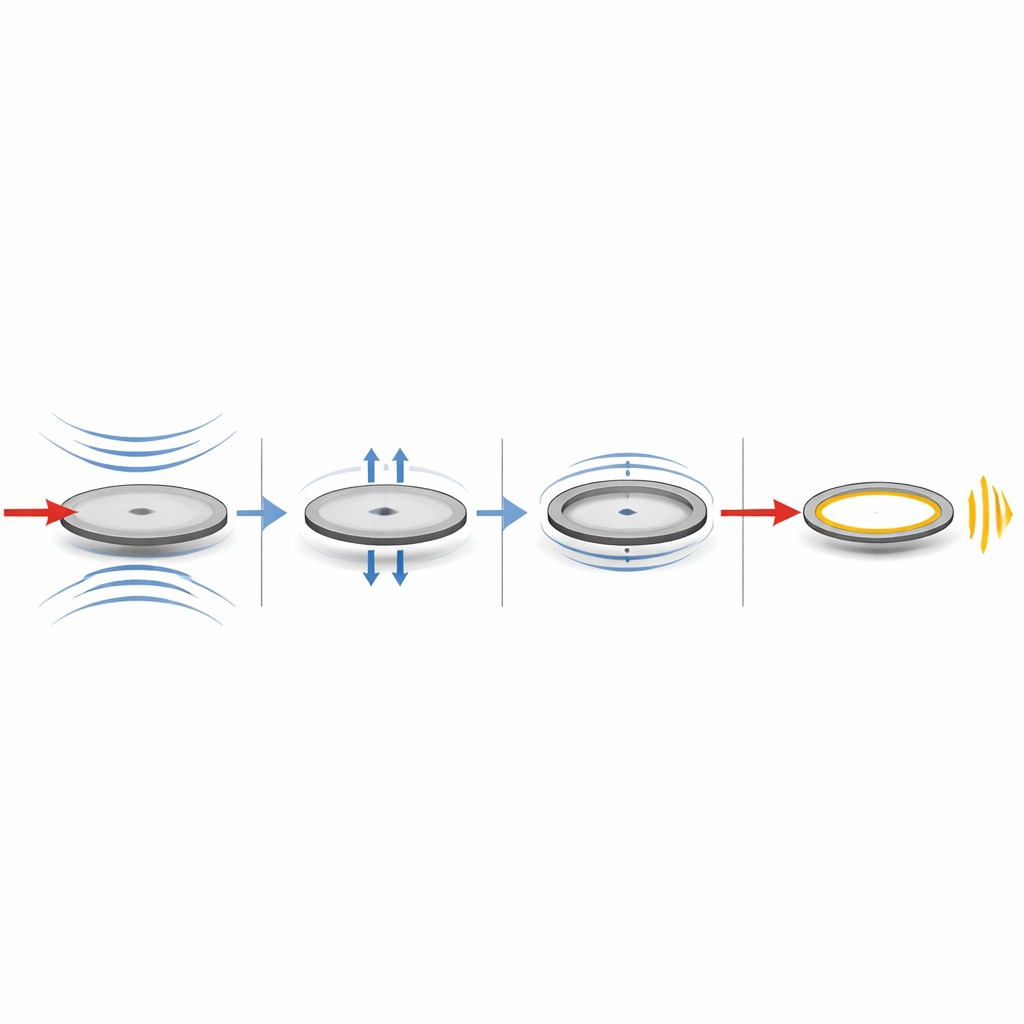

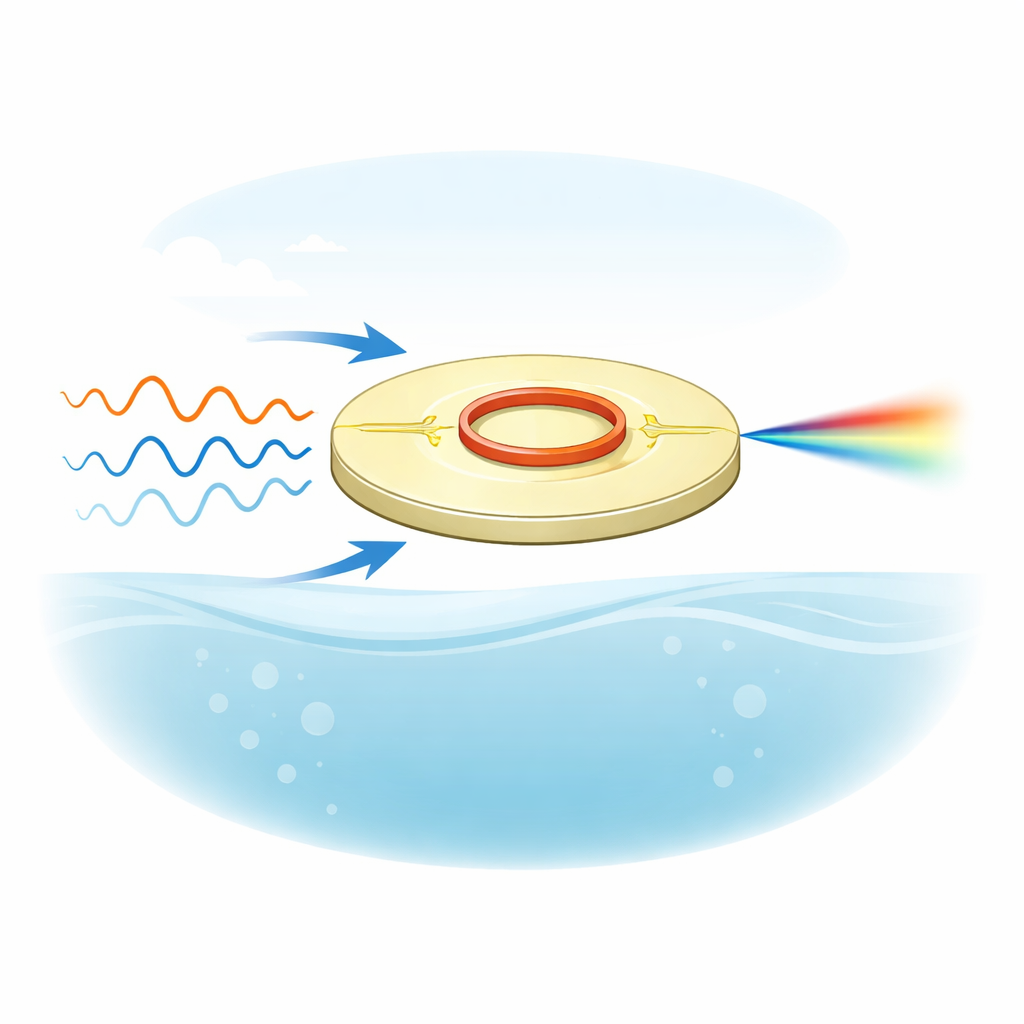

Cihazın kalbi, bir silikon çipin üzerinde yüzen ince cam benzeri bir membrandır ve içinde mikroskobik halka şeklinde bir ışık kılavuzu gömülüdür. Ultrason dalgaları membrana çarptığında, onu çok hafifçe büker. Bu hareket, küçük halkanın boyutunu değiştirir ve bu da içindeki ışığın dolaşımını kaydırır. Sabit bir lazer halkanın içine tutulup iletilen ışığın yoğunluğundaki titreşimler izlendiğinde, sistem görünmeyen ses titreşimlerini yüksek hassasiyetle ölçülebilen optik bir sinyale dönüştürür.

Hassasiyeti Nazik Titreşimlerle Artırmak

Hassasiyeti en uç düzeye taşımak için araştırmacılar salıncakla aynı etkiyi yaratan rezonanstan yararlandılar; doğru ritimde itildiğinde salıncağın daha yükseğe çıkmasını sağlayan etki. Asılı membranın doğal titreşim modları vardır ve ultrason bu özel frekanslardan birine denk geldiğinde membranın hareketi büyük ölçüde kuvvetlenir. Aynı zamanda, halkanın içindeki ışık birçok kez dolaşır, bu da küçük değişimlere optik yanıtı çok keskin hale getirir. Bu mekanik ve optik rezonanslar birlikte, cihazın hem havada hem de suda zayıf ses dalgalarına karşı verdiği tepkiyi dramatik biçimde artırır.

Havada ve Suda Rekor Kıran Performans

Dikkatli tasarım ve wafer ölçeğinde üretim, ekipin membran boyutunu, halka yarıçapını ve katman kalınlıklarını ince ayar yapmasına olanak tanıdı; böylece cihaz hem mekanik olarak esnek hem de optik olarak temiz oldu. Standart çip üretim araçları kullanılarak yapılan ortaya çıkan sensörler, rekor derecede düşük gürültü-eşdeğer basınç seviyelerine ulaşıyor: havada yaklaşık 218 nano-Pascal/√Hz ve suda 9.6 nano-Pascal/√Hz. Basitçe söylemek gerekirse, bunlar önceki entegre optik sensörlerin göremediği kadar küçük basınç dalgalanmalarını algılayabiliyor; üstelik kompakt, dayanıklı ve seri üretime uygun kalıyorlar.

İz Gazlardan Su Altındaki Gizli Şekillere

Bu hassasiyetin neler mümkün kıldığı göstermek için yazarlar sensörü iki çok farklı görevde kullandılar. İlk olarak, sensörü bir gaz hücresine koyup modüle edilmiş bir lazerle asetilen moleküllerini ısıtıp soğutarak fotoakustik etkiyle çok küçük ses dalgaları üretmelerini sağladılar. Sensör bu zayıf sinyalleri, asetilen konsantrasyonlarını birkaç milyonda bir düzeyine kadar algılayacak ve gazın absorbsiyon spektrumunu yüksek doğrulukla yeniden üretecek kadar iyi yakaladı. Ardından cihaz suya daldırıldı ve bir akrilik blok içinde gizlenmiş hava dolu bir oluğu görüntülemek için kullanıldı. Ticari bir hidrofon için kullanılanın binlerce kat daha zayıf sürücü ultrason basıncı uygulansa bile, yeni sensör daha net kontrast ve milimetre ölçeğinde çözünürlük üreterek gömülü yapının şeklini ortaya çıkardı.

Gelecek Teknolojiler İçin Anlamı

Uç hassasiyeti çip düzeyinde entegrasyonla birleştirerek, bu çalışma sık döşenebilen dizilere yerleştirilebilecek ve çip üzerinde lazerler, detektörler ve elektroniklerle birleştirilebilecek ultrason detektörlerine işaret ediyor. Bu tür sistemler bir gün giyilebilir tıbbi yamalara, kompakt su altı iletişim bağlantılarına veya güçlü ses darbelerine ihtiyaç duymadan ince ayrıntıları görebilen elde taşınır denetim araçlarına entegre edilebilir. Özünde çalışma, ışığı dinleyerek havada ve suda şimdiye kadar olduğundan çok daha zayıf fısıltıları duymamızı sağladığını gösteriyor; bu da etrafımızdaki gizli yapıları algılama ve görüntüleme biçimlerimizi potansiyel olarak dönüştürebilir.

Atıf: Cao, X., Yang, H., Wang, M. et al. Integrated optomechanical ultrasonic sensors with nano-Pascal-level sensitivity. Light Sci Appl 15, 171 (2026). https://doi.org/10.1038/s41377-026-02238-0

Anahtar kelimeler: ultrasonik algılama, optomekanik, mikoring resonatörü, fotoakustik spektroskopi, su altı görüntüleme
