Multimodal elektronmikroskopi av halidperovskiters gränssnittsdynamik

Varför din nästa smarta skärm kan bero på detta

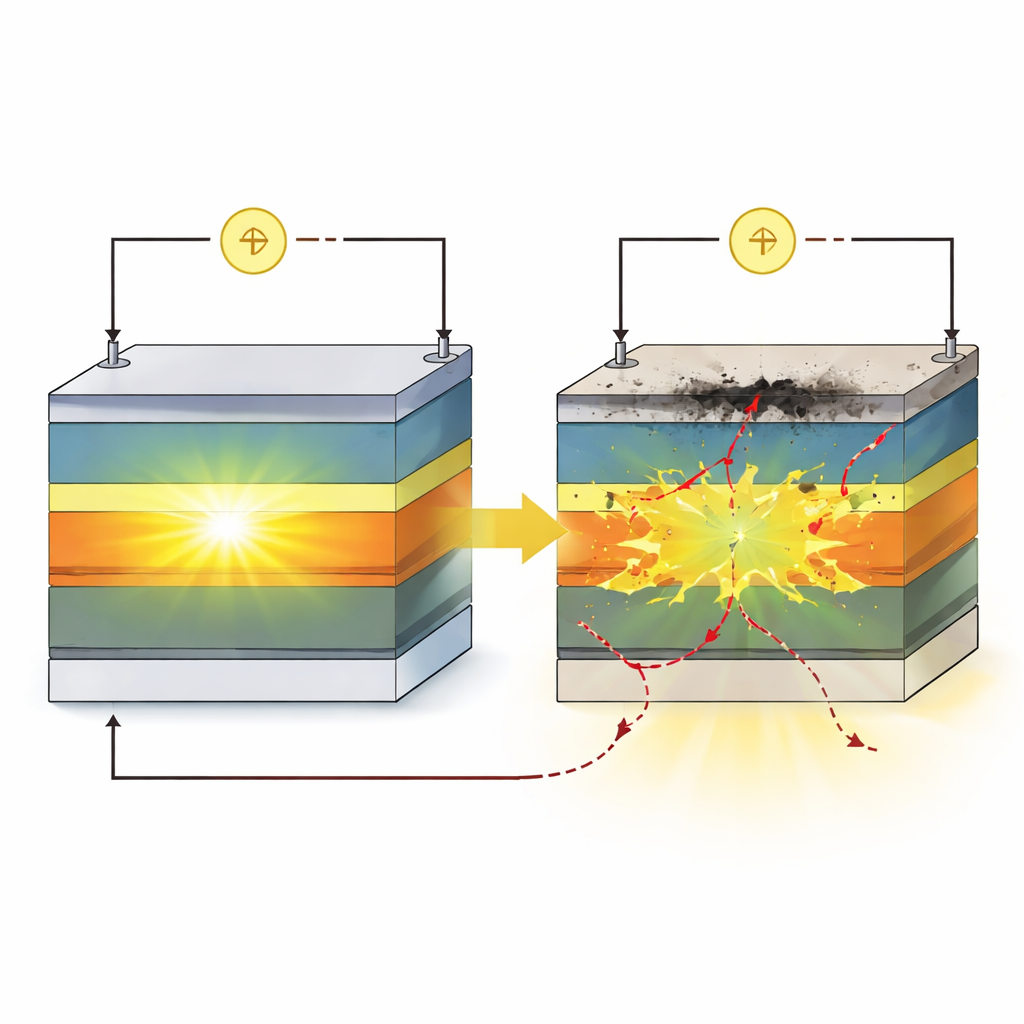

Från ultrajärnsstarka mobilskärmar till livfulla TV-apparater kan en ny klass av material, så kallade halidperovskiter, göra framtidens skärmar billigare, mer färgrika och mer energieffektiva. Ändå slocknar dessa lovande lysdioder (LEDs) i minuter istället för år. Denna studie tittar in i en fungerande perovskit‑LED på atomnivå och avslöjar exakt var och hur enheten går sönder — och vad ingenjörer måste åtgärda för att få dessa ljuskällor att hålla länge.

En titt in i ett litet blått ljus

Forskarlaget fokuserar på himmelsblå perovskit‑LEDs, som använder lösningsprocessade kristaller för att alstra ljus när elektrisk ström flyter. Istället för att bara studera den totala ljusstyrkan eller elektriska beteendet karvar de ut ett ultratunt tvärsnitt av en verklig enhet och monterar det på ett mikroskopiskt chip så att det kan slås på inne i ett elektronmikroskop. Med en kombination av bildlägen följer de samtidigt kristallstrukturen, fördelningen av grundämnen och enhetens elektriska respons under drift, och uppnår nanometerskala i detalj medan LED:en faktiskt fungerar.

Stress vid kanterna, lugn i mitten

Innan enheten belastas kraftigt ser det centrala perovskitlagret ut som en ordnad kristall, medan regionerna där det vidrör angränsande transportlager redan visar subtil oordning. Atomiska kartor över gitterdrag — hur mycket kristallavstånden sträcks eller komprimeras — avslöjar fickor av inbyggd spänning och små områden med blyberikning vid dessa gränssnitt. Större delen av perovskiten förblir till största delen utan spänning, men vid gränserna mot de omgivande organiska skikten är kristallen något förskjuten och prickad med sekundära blyrika faser. Dessa ”svaga sömmar” finns från början och visar sig vara de platser där skadorna accelererar när strömmen appliceras.

Se hur skador sprider sig under verklig drift

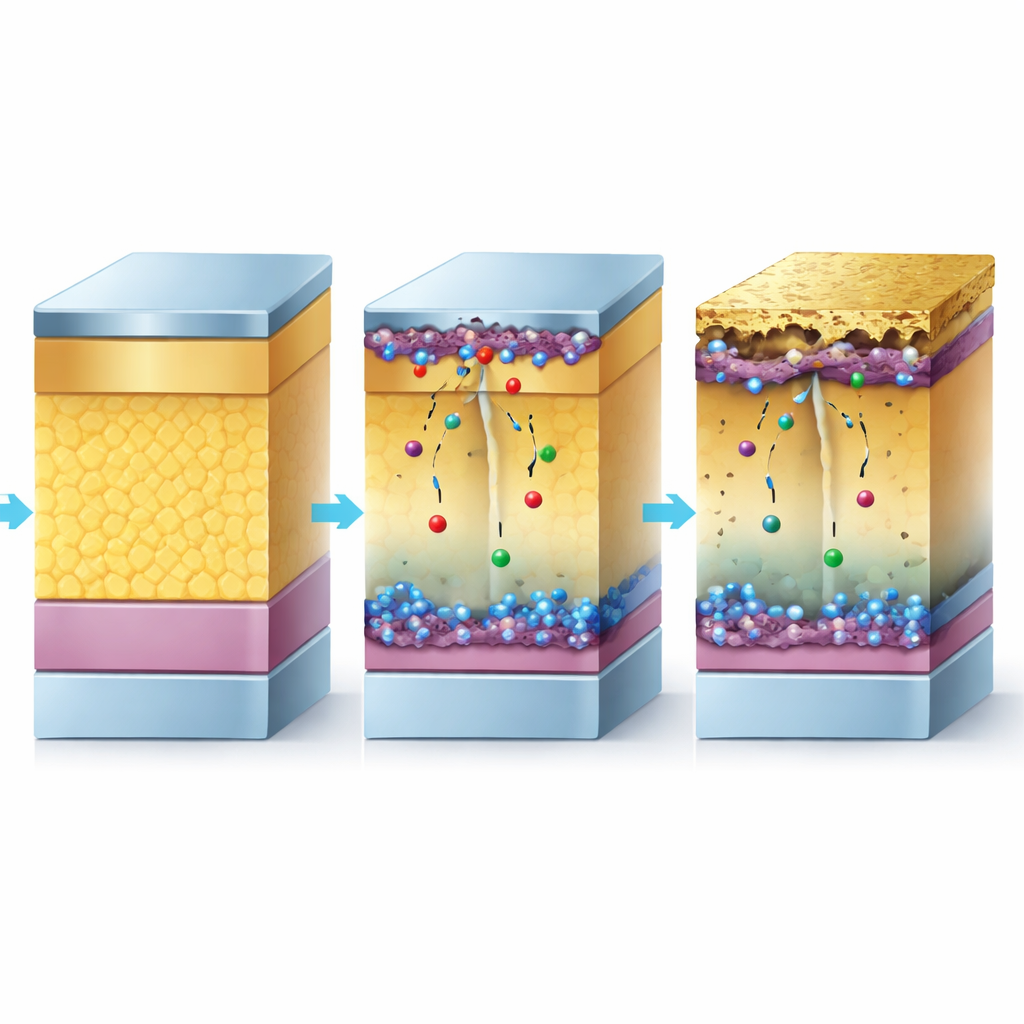

Teamet driver sedan nano‑LED:en med en konstant ström liknande den som används i fullskaliga enheter och tar ögonblicksbilder efter flera minuters drift. Med tiden stiger spänningen som krävs för att upprätthålla samma ström kraftigt, vilket signalerar att enheten blir mer resistiv. Diffraktionsmönster från perovskiten visar att dess gitter först deformeras och sedan delvis kollapsar, och nya signaturer av blyrika föreningar och metalliskt bly framträder. Bilder i verklig rymd bekräftar kornfragmentering, materialförlust och klustring av tunga blybaserade områden, särskilt nära gränssnitten. Trots detta behåller stora delar av perovskitens inre sin ursprungliga struktur, vilket indikerar att huvudljusalstrande områden överlever medan ledningsvägarna för laddning till dem blockeras.

Korroderande kontakter och vandrande joner

Ett av de mest slående fynden är vad som händer med metallektroden som injicerar elektroner. Under bias migrerar kloridjoner från den blandade bromid‑kloridperovskiten mot aluminiumkontakten. Där reagerar de och bildar ett nytt, isolerande aluminiumkloridlager som blir tjockare vid fortsatt drift. Detta extra lager blockerar elektroner, tvingar enheten att köras vid högre spänning och orsakar sannolikt lokal överhettning. Samtidigt omfördelas halidjoner inom perovskiten och lämnar efter sig områden berikade med blybaserade restprodukter vid både de övre och nedre gränssnitten. Dessa blyrika faser fungerar som fångstställen som släcker ljusemissionen och stör kristallen ytterligare, vilket förvandlar perovskitstacket till en liten, oavsiktlig elektrochemisk cell där gränssnitten långsamt korroderar.

Ompröva hur perovskitljus kan göras hållbara

Genom att direkt observera hur en fungerande perovskit‑LED faller isär lager för lager visar denna studie att enhetens korta livslängd inte främst beror på att det ljusalstrande bulkmaterialet förlorar sin förmåga att glöda. I stället ligger Akilleshälen vid de begravda gränserna mellan lager och vid metalkontakten, där spänning, jonrörelse och kemiska reaktioner samverkar för att bryta den elektriska kontakten. Författarna menar att stabilisering av dessa gränssnitt — genom att minska inbyggd spänning, bromsa eller blockera jonmigration och skydda metalkontakter från halidangrepp — bör avsevärt förlänga enheternas livslängd. Deras multimodala elektronmikroskopiska metod ger också en generell färdplan för att diagnostisera fel i andra komplexa tunnfilmsoptoelektroniska enheter, vilket förflyttar långlivade perovskitdisplayer och belysning ett steg närmare verklighet.

Citering: Li, X., Gu, Q., Huang, W. et al. Multimodal electron microscopy of halide perovskite interfacial dynamics. Nature 651, 614–620 (2026). https://doi.org/10.1038/s41586-026-10238-8

Nyckelord: perovskit‑LEDs, enhetsnedbrytning, gränssnittskemiskhet, elektronmikroskopi, jonmigration
