Multiläges piezoelektriska mikrounder baserade på strålning och miniaturiserad trådlös sensorenhet driven av bulkakustiska vågor

Mindre antenner för en smartare värld

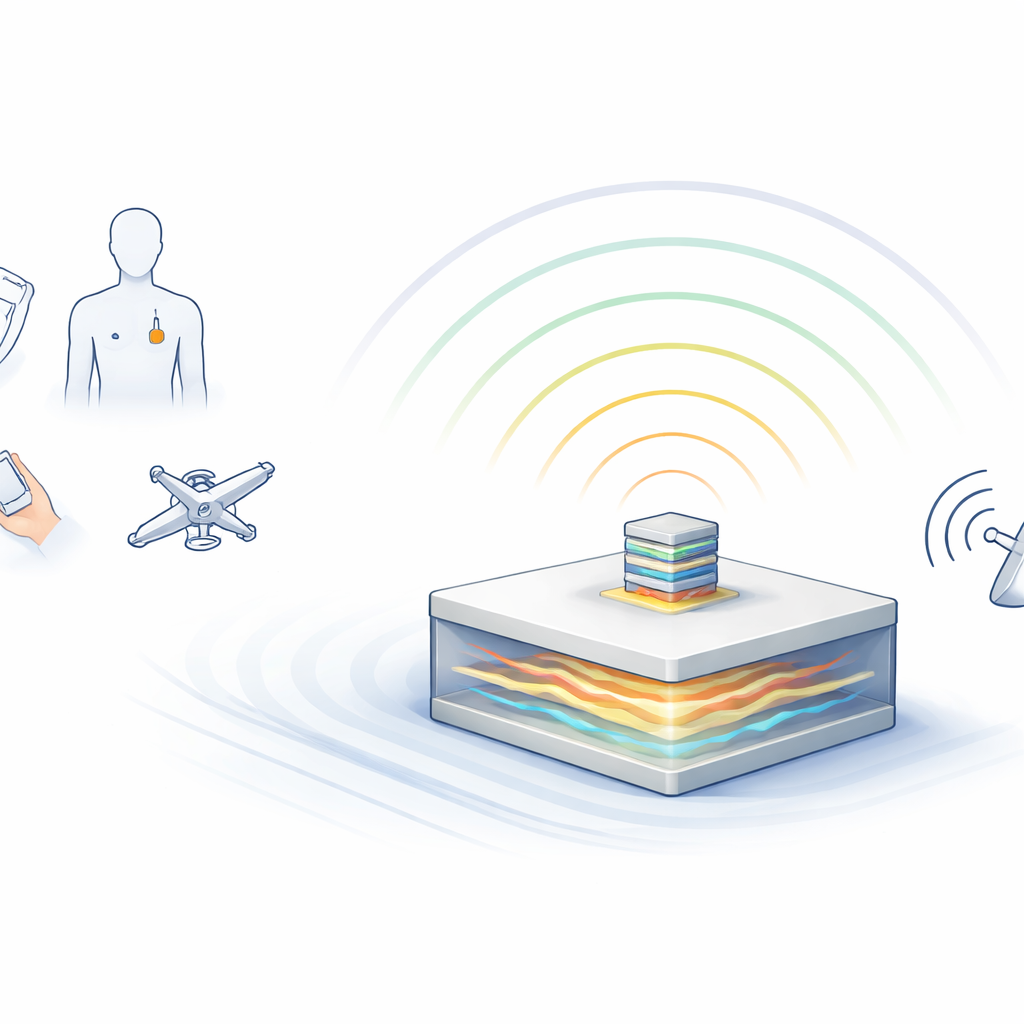

Från fitnessspårare till medicinska implantat och små sensorer på flygplan, bygger vår omvärld i allt högre grad på prylar som kan kommunicera trådlöst samtidigt som de tar nästan ingen plats. Ändå vägrar de antenner som skickar och tar emot signaler krympa bortom en viss gräns, eftersom deras storlek är kopplad till radiovågens våglängd. Denna studie visar en väg runt detta hinder: den använder ljudvågor inne i en fast chipstruktur för att driva antenner tusentals gånger mindre än vanligt, och öppnar därmed för verkligt mikroskopiska, strömsnåla trådlösa sensorer.

Varför antenner är svåra att krympa

Konventionella antenner fungerar bäst när deras storlek är länkad till den radiovåglängd de hanterar, typiskt en påtaglig bråkdel av den våglängden. För enheter som måste passa på huden, inuti kroppen eller på små maskiner blir denna fysiska regel ett allvarligt hinder. Alternativa angreppssätt med magnetiska, optiska eller akustiska länkar har undersökts, men lider ofta av kort räckvidd eller begränsad tillförlitlighet. En annan idé—att bygga mycket små piezoelektriska sändare som använder mekaniska vibrationer för att generera radiovågor—har mest krävt klumpiga centimeterstora komponenter som strålar svagt och arbetar vid mycket låga frekvenser, vilket gör dem svåra att integrera i moderna mikrosystem.

Förvandla akustiska resonatorer till små radiofyrar

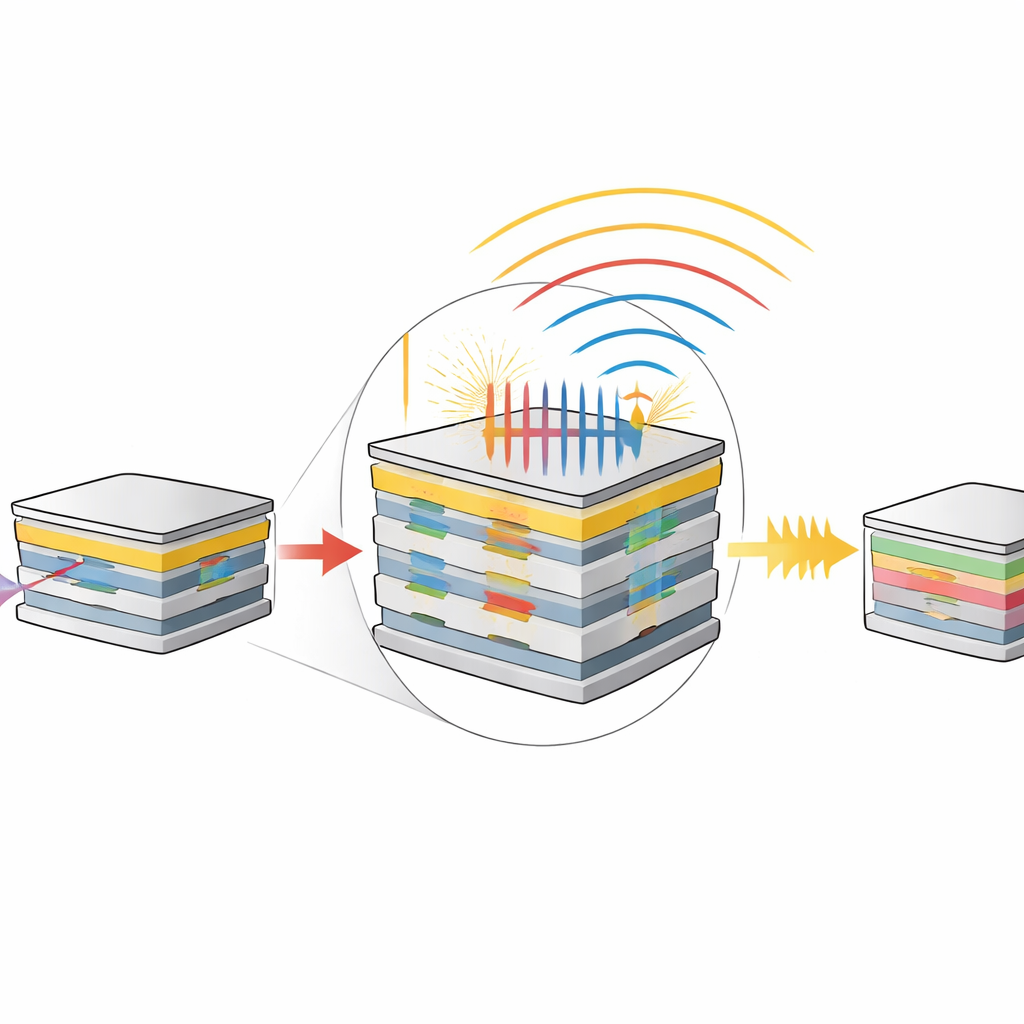

Författarna bygger vidare på en annan typ av struktur: tunna filmers bulkakustiska resonatorer, som redan används i smartphones och annan elektronik som mycket precisa frekvensfilter. Inuti dessa enheter vibrerar noggrant staplade materiallager som en trumma vid specifika gigahertz-frekvenser när de drivs elektriskt. Genom att lägga till en särskilt orienterad zinkoxid (ZnO)-film ovanpå förvandlar teamet resonatorn till en mikroskopisk antenn. När akustiska vågor studsar upp och ner genom stacken pressar och töjer de periodiskt ZnO, vilket får dess interna elektriska polarisation att växla fram och tillbaka. Denna rörelse beter sig som en liten oscillerande elektrisk dipol, som i sin tur utstrålar elektromagnetiska vågor ut i fria rummet.

Multilägesdrift och designanpassning

Med hjälp av simuleringar och experiment visar forskarna att deras film-bulk-akustiska-resonator-baserade mikroantenn strålar effektivt vid två distinkta gigahertz-frekvenser, kring 1,85 GHz och 3,9 GHz. De analyserar hur stående ljudvågor fördelar spänning genom stapeln och designar lagren så att ZnO-regionen upplever in-fas rörelser, vilket maximerar radioemissionen. De studerar också hur tjockleken och kvaliteten på ZnO-lagret påverkar prestanda, i en avvägning mellan bättre vågfångst och ökad mekanisk förlust. Även om teorin antyder en optimal mellanliggande tjocklek leder praktiska filmkvalitets- och elektriska matchningsskäl till att de väljer ett tjockare, högkvalitativt ZnO-lager som ger bättre totalt beteende.

Förbättrad prestanda med högordningsresonatorer

Teamet utvidgar sedan idén till högordnade bulkakustiska resonatorer (HBARs), som fångar ljudvågor inte bara i den tunna stacken utan också djupt in i kiselunderlaget. Dessa strukturer stöder många tätt liggande resonanslägen med mycket höga kvalitetsfaktorer, vilket betyder att de lagrar vibrationsenergi med liten förlust. Genom att integrera samma typ av piezoelektrisk mikroantenn ovanpå en HBAR skapar författarna en enhet som drar nytta av ett brett driftband fyllt av skarpa, starka resonanser. Denna ”resonansförstärkning” koncentrerar den mekaniska spänningen i de aktiva lagren och ökar märkbar strålningsverkningsgrad jämfört med den enklare strukturen, samtidigt som den aktiva antennområdet fortfarande hålls på bara 0,0196 mm².

Från liten sändare till praktisk trådlös sensor

Eftersom HBAR:ens resonansfrekvens skiftar när enheten värms upp eller töjs, kan samma chip fungera både som sensor och som sin egen antenn. Författarna demonstrerar detta genom att placera HBAR–antenn-enheten på en varm platta och på en utdragen metallplatta. I båda fallen orsakar förändringar i temperatur eller drag små men precisa skift i resonanstopparna, vilka återges troget i den trådlösa signalen detekterad upp till en meter bort. Systemet mäter temperatur med fel inom ungefär två grader Celsius och töjning med fel inom tiotals mikrostrain, allt utan trådar mellan sensorchipet och mottagaren. Jämfört med tidigare piezoelektriska sändare och magnetoelektriska antenner packar dessa enheter högre effektivitet i en mycket mindre volym.

Vad detta betyder för framtida enheter

Enkelt uttryckt visar detta arbete att noggrant konstruerade ljudvågor inne i ett chip kan driva antenner så små att de passar bekvämt inom modern mikroelektronik, samtidigt som de fortfarande skickar användbar information över meningsfulla avstånd. Genom att förena precisa akustiska resonatorer med piezoelektrisk strålning skapar författarna miniaturiserade enheter som mäter temperatur eller töjning och sänder resultaten trådlöst med mycket låg effektförbrukning. Med ytterligare förbättringar av material, enhetsgeometri och elektrisk matchning kan samma angreppssätt leda till en ny generation ultrakompakta trådlösa noder för medicinska implantat, bärbar teknik och flyg- och rymdsystem, där varje kubikmillimeter utrymme och varje microwatt effekt räknas.

Citering: Cai, X., Wan, R., Ding, R. et al. Multi-mode piezoelectric radiation-based microantennas and miniaturized wireless sensing unit driven by bulk acoustic waves. Nat Commun 17, 3847 (2026). https://doi.org/10.1038/s41467-026-70058-2

Nyckelord: piezoelektrisk mikroantenn, bulkakustisk resonator, miniaturiserad trådlös sensor, hög Q-resonator, trådlös temperatur- och töjningsmätning
