Compact en lage onderlinge koppeling 4 × 4 wideband MIMO-antenneontwerp voor 5G‑millimetergolftoepassingen

Waarom deze kleine hardware belangrijk is voor uw telefoon

Naarmate onze telefoons en verbonden apparaten steeds meer video, games en sensorgegevens streamen, worden de huidige draadloze netwerken tot het uiterste belast. De vijfde generatie (5G) belooft multi‑gigabit snelheden door millimetergolfsignalen te gebruiken, maar dat werkt alleen als we veel efficiënte, samenwerkende antennes in een zeer kleine ruimte kunnen proppen—zoals een hoek van een smartphone—zonder dat ze elkaar storen. Dit artikel beschrijft een compact antenneontwerp dat precies dat doet, en daarmee de weg vrijmaakt voor slankere apparaten die toch kunnen profiteren van ultrasnelle, betrouwbare 5G‑verbindingen.

Bouwstenen voor snellere draadloze verbindingen

De auteurs concentreren zich op een technologie genaamd multiple‑input multiple‑output (MIMO), waarbij meerdere antennes parallel zenden en ontvangen om dataprestaties en betrouwbaarheid te verhogen. Bij 5G‑millimetergolffrequenties rond 24–32 GHz zijn de golflengtes slechts enkele millimeters, zodat in principe veel antennes in een telefoon passen. Het probleem is dat wanneer antennes te dicht bij elkaar staan, ze meer met elkaar “praten” dan met het netwerk, waardoor vermogen verloren gaat en het signaal vertroebelt. Het team wilde een module met vier antennes creëren die klein genoeg is voor draagbare apparaten maar de ongewenste interactie over een breed deel van het 5G‑spectrum extreem laag houdt.

De antenne vormgeven voor wideband‑prestaties

Het ontwerp begint met een enkele kleine metalen patch op een vlakke printplaat. Door stapsgewijze verfijningen veranderen de onderzoekers dit in een widebandstraler. Ze snijden een Griekse‑kruisvormige opening in de patch en voegen afgeronde randen toe, terwijl ze een zorgvuldig bemeten viervlakopening in de metallagen aan de onderzijde van de printplaat plaatsen. Deze kenmerken verlengen en herschikken de elektrische stromen op manieren die het de antenne mogelijk maken efficiënt te werken van 24 tot 32 GHz in plaats van op één nauwe frequentie. Tests van dit ene element tonen een piekwinst van ongeveer 6 dBi—respectabel voor zo’n compact onderdeel—en een hoge stralingsefficiëntie, wat betekent dat het grootste deel van het toegevoerde vermogen daadwerkelijk in de ruimte wordt uitgestraald.

Vier antennes rangschikken zonder overspraak

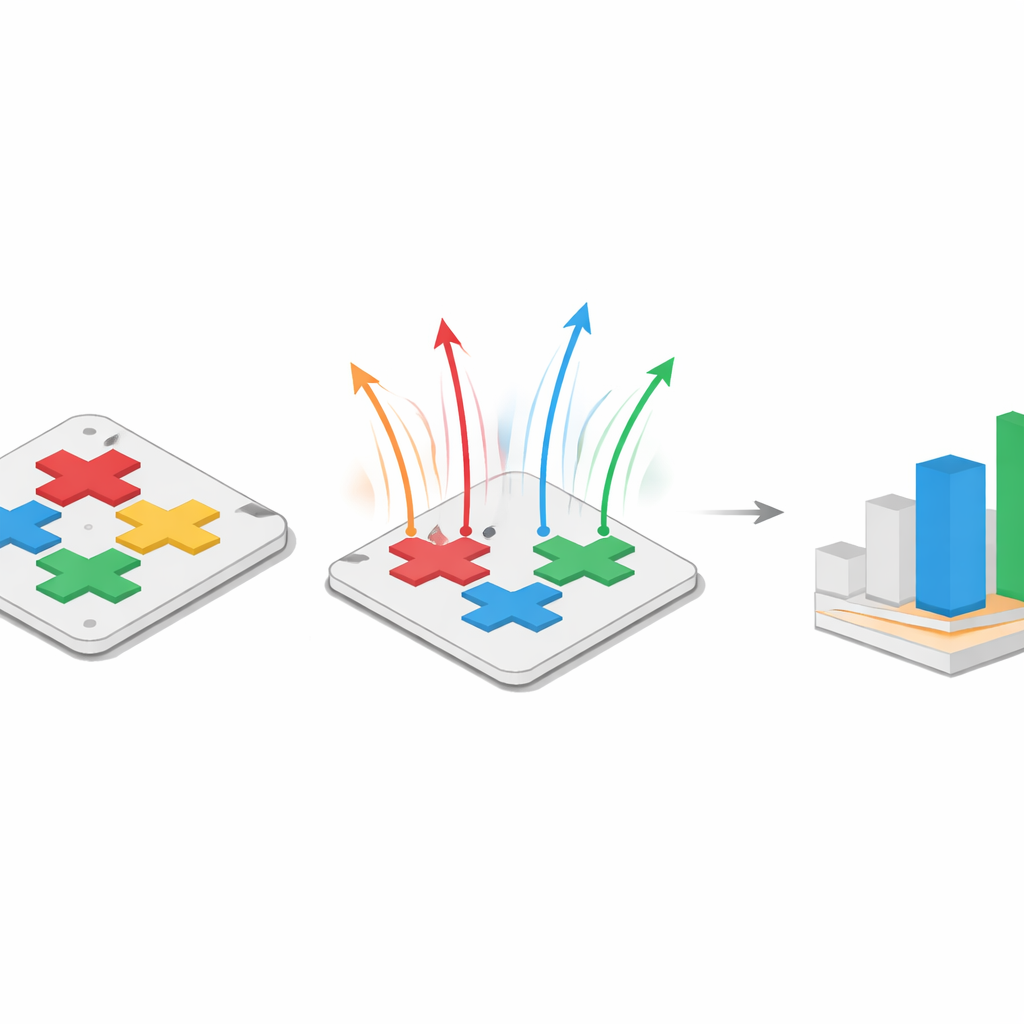

Om de volledige module te bouwen, worden vier van deze elementen geplaatst op een printplaat van slechts 40 bij 40 millimeter, ongeveer het oppervlak van een klein horloge. Cruciaal is dat de elementen onder rechte hoeken ten opzichte van elkaar zijn geplaatst, zodat hun voorkeursrichtingen van straling en stroomrichting verschillen. Deze eenvoudige geometrische truc vermindert sterk de neiging van een antenne om energie van zijn buren op te vangen. Simulaties en metingen tonen dat signalen die tussen poorten lekken ongeveer 25 tot 30 decibel zwakker zijn dan de bedoelde signalen—veel betere isolatie dan veel eerdere ontwerpen—en bereikt zonder extra “ontkoppelings”structuren die volume en verlies toevoegen. Over het volledige bandbereik behoudt de array sterke, goedgevormde bundels die van de telefoon af wijzen, geschikt voor verbindingen met 5G‑basisstations.

Betrouwbaarheid, capaciteit en veiligheid aantonen

Naast ruwe winst en isolatie beoordeelt het team een reeks MIMO‑kwaliteitsindicatoren die zich directer vertalen naar de gebruikerservaring. Ze vinden dat de signalen van de antennes in wezen ongecorreleerd zijn, wat het maximale aantal onafhankelijke datastromen mogelijk maakt—een sleutel tot hogere doorvoer. De diversity‑gainwaarden liggen dicht bij het theoretische ideaal, en de geschatte kanaalcapaciteit blijft hoog over het werkgebied, wat wijst op robuuste prestaties zelfs in omgevingen met reflecties en fading. Belangrijk voor handapparaten is dat de auteurs ook modelleren hoeveel van de uitgestraalde energie door een nabijgelegen menselijke hand zou worden geabsorbeerd. De specifieke absorptiesnelheid blijft onder internationale veiligheidslimieten, wat suggereert dat het ontwerp hoge datasnelheden kan leveren zonder weefsel te oververhitten.

Wat dit betekent voor alledaagse apparaten

Simpel gezegd laat het werk zien dat het mogelijk is vier krachtige millimetergolfantennes in een ruimte te stoppen die klein genoeg is voor een smartphone of draagbaar apparaat, terwijl ze elkaar niet storen en ze binnen veiligheidsrichtlijnen blijven. De zorgvuldig gevormde kruis‑slotelementen en hun orthogonale lay‑out bieden samen brede frequentiedekking, sterke isolatie en efficiënte straling. Als dit in commerciële producten wordt toegepast, zouden dergelijke antennemodules toekomstige telefoons, voertuigen en Internet‑of‑Things‑apparaten kunnen helpen stabiele multi‑gigabit 5G‑verbindingen te behouden in drukke steden en binnenshuis, waardoor de beloofde hoge‑snelheid, lage‑latentie draadloze ervaring dichter bij de dagelijkse realiteit komt.
