Prestatie-evaluatie en validatie van een vier-element super-breedband fractal MIMO-antenne met geïntegreerde vierbandige filtercapaciteit voor geavanceerde 5G/IoT-systemen

Waarom dit kleine patroon belangrijk is voor het draadloze leven

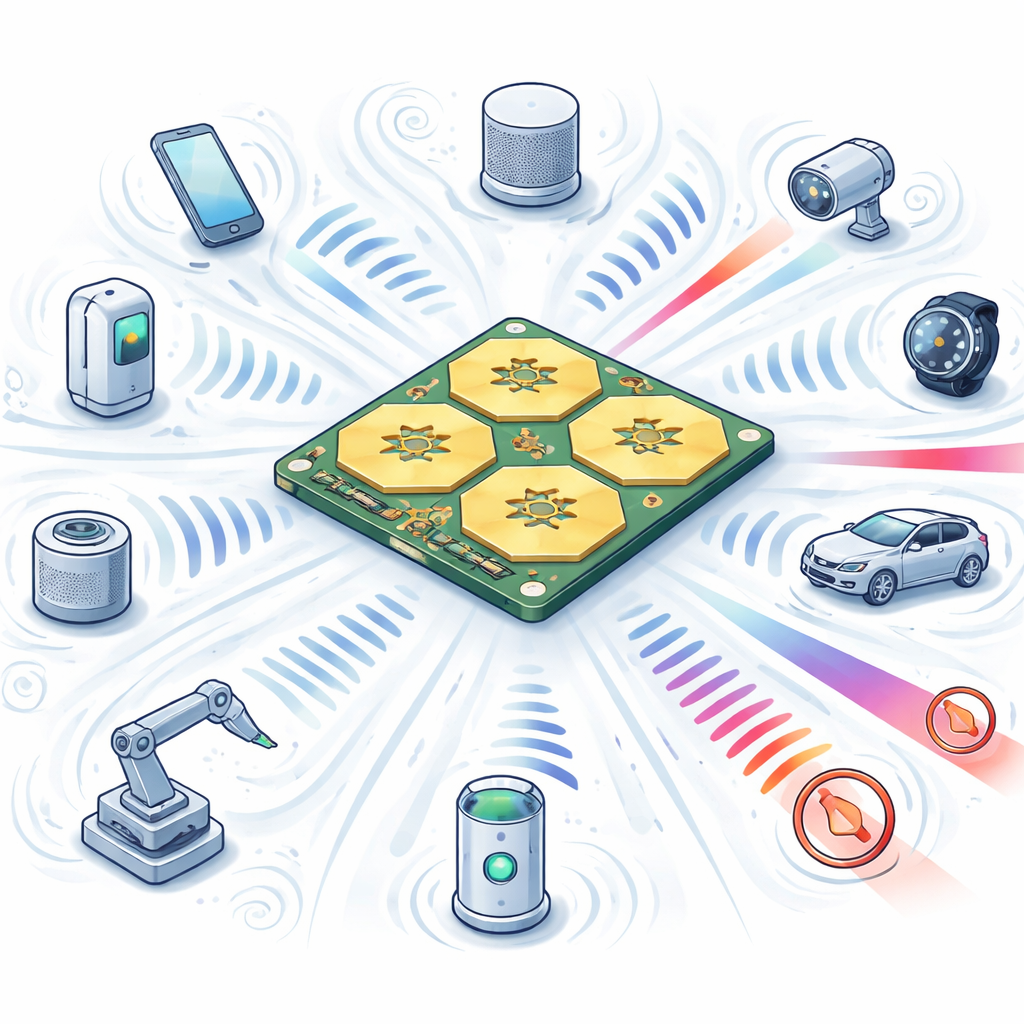

Onze huizen, kantoren en steden raken vol met draadloos verbonden apparaten, van telefoons en laptops tot sensoren, camera’s, auto’s en fabriekrobots. Al deze apparaten concurreren om ruimte in de ether. Dit artikel presenteert een nieuw soort compacte antenne die over een zeer breed frequentiebereik kan communiceren, zoals vereist voor geavanceerde 5G- en Internet of Things (IoT)-systemen, terwijl hij op slimme wijze vier bijzonder lawaaierige banden negeert die toebehoren aan krachtige satelliet- en radardiensten. Die combinatie — klein formaat, enorme bandbreedte en ingebouwde ‘dove plekken’ — is bedoeld om toekomstige apparaten sneller, betrouwbaarder en minder kwetsbaar voor interferentie te maken.

Een klein printje met grote luisterkracht

De kern van het werk is een vier-element antenne-array, ongeveer zo groot als een paar postzegels, gebouwd op een goedkope glasvezelprintplaat (FR4). Elk element is een koperen zeshoek die fungeert als een miniatuurradio-venster. Samen vormen de vier elementen wat ingenieurs een MIMO (multiple-input multiple-output) antenne noemen, die meerdere signalen tegelijk kan zenden en ontvangen. De array bestrijkt een ongewoon breed “super-breedband” bereik van ongeveer 2,4 tot 25 gigahertz — meer dan een decennium aan frequentie — en omvat banden die gebruikt worden door 5G, Wi‑Fi, kortafstandsradar en vele IoT-toepassingen. Deze brede reikwijdte maakt het mogelijk dat één compact module meerdere afzonderlijke antennes in een telefoon, sensorknooppunt of ander draagbaar apparaat vervangt.

Fractale insnijdingen die krimpen en scherpstellen

Om zoveel prestatie in zo’n klein oppervlak te persen, snijden de auteurs een wiekachtig fractalpatroon in elk zeshoekig element. Een fractal is een herhaald geometrisch motief dat een lange, gevouwen pad creëert binnen een klein gebied. Hier is het patroon in stappen opgebouwd, beginnend met een eenvoudige driehoek en met kleinere kopieën daaromheen toegevoegd, waardoor clusters van diamanten ontstaan. Deze terugkerende insnijdingen verlengen het effectieve elektrische pad zonder het metalen vlak te vergroten, waardoor het oppervlak met ongeveer de helft vermindert in vergelijking met een massieve zeshoek. Naarmate iteraties worden toegevoegd, breidt de werkband van de antenne zich uit en verschuift naar lagere frequenties, wat de brede 2,4–25 GHz-dekking mogelijk maakt terwijl het apparaat compact genoeg blijft voor handzame hardware.

De luidruchtige buren in de ether tot zwijgen brengen

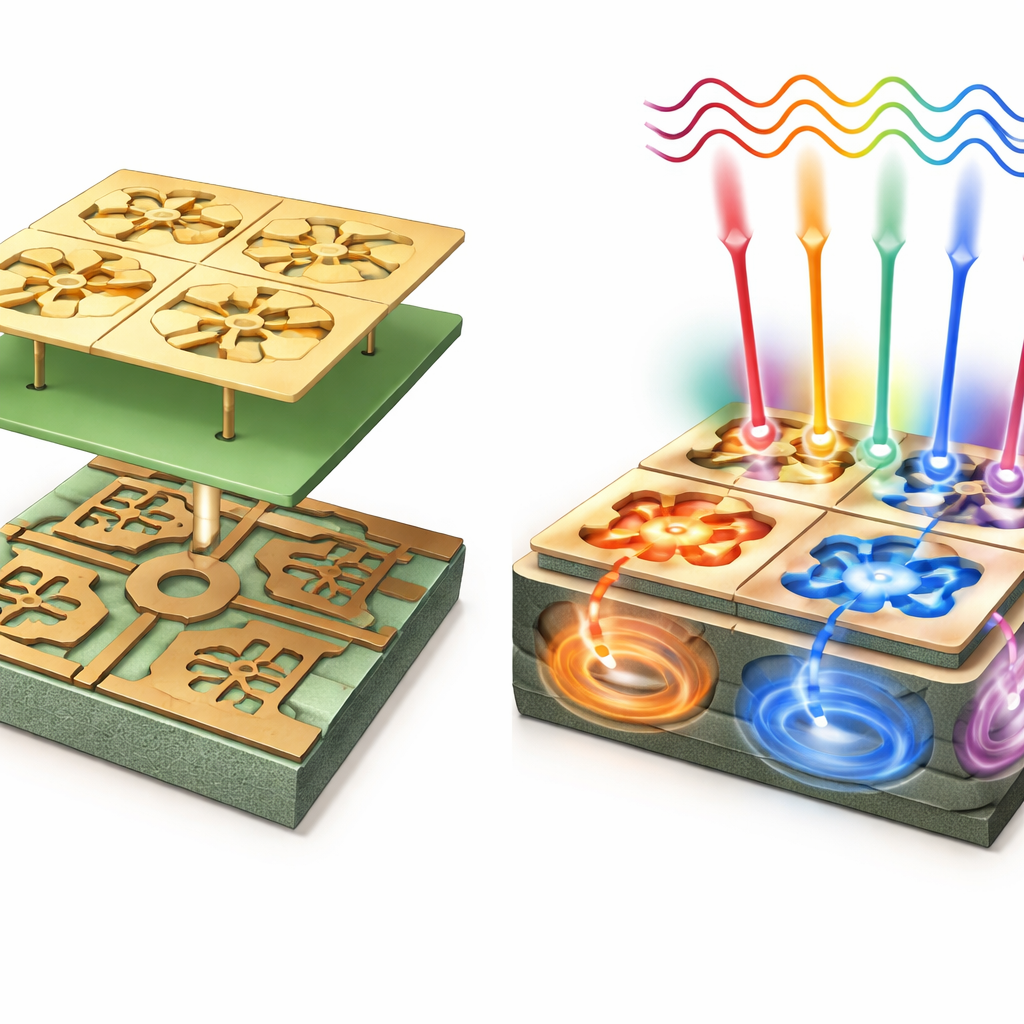

Breedbandig luisteren brengt een nadeel: de antenne kan ook zeer sterke, smalbandsignalen oppikken van satelliet- en radardiensten die delen van het spectrum delen. Deze signalen kunnen ontvangers die zijn ontworpen voor zwakke consumentenverbindingen overweldigen. Om dit aan te pakken bouwen de ontwerpers vier instelbare “notch”-structuren direct in elk antenne-element. Twee L‑vormige sleuven in de grondplaat dempen specifieke satelliet-downlinkbanden. Een paar kleine rechthoekige ringvormen vlak bij de voedingslijn blokkeert een deel van het radarspectrum, terwijl een verwante ring in de grond een satelliet-uplinkband onderdrukt. Elke notch is zo gedimensioneerd dat bij zijn doel‑frequentie binnenkomende energie lokaal circuleert in plaats van te stralen, waardoor er een diepe dip in gevoeligheid ontstaat alleen in die band, terwijl de rest van het super-breedband beschikbaar blijft voor nuttige signalen.

Zorgen dat vier oren elkaar niet afluisteren

Aangezien de array vier actieve elementen dicht bij elkaar heeft, bestaat het risico dat ze elkaar sterk “horen” in plaats van de buitenwereld, waardoor de diversiteit waar MIMO op vertrouwt wordt aangetast. De auteurs verminderen deze ongewenste koppeling op twee manieren. Ten eerste optimaliseren ze de afstand tussen de zeshoekige patches. Ten tweede herschikken ze de gedeelde metalen grond aan de achterzijde van de printplaat door sleuven en een slank verticaal strookje toe te voegen dat een centrale zeshoekige ring draagt. Deze structuur leidt stromen zodat energie die van het ene element lekt grotendeels wordt tegengehouden voordat het de buren verstoort. Laboratoriummetingen tonen aan dat de energietransfer tussen poorten ruim onder typische limieten blijft over het volledige band, en statistische maatstaven voor diversiteit geven aan dat de vier elementen grotendeels onafhankelijke waarnemingen van het draadloze kanaal leveren, zelfs in echo‑rijke omgevingen.

Van simulatie naar echte 5G- en IoT-toepassingen

Het team bouwde en testte fysieke prototypes en vergeleek computervoorspellingen met metingen van reflectie, koppeling, stralingspatronen en signaalversterking. Ondanks kleine verschillen door fabricagetoleranties en connectors, komen de resultaten goed overeen: de array beslaat vrijwel het volledige beoogde super-breedbandbereik, toont duidelijke notches bij de vier beschermde diensten en behoudt stabiele, richtinggevende straling die geschikt is voor hoge‑datasnelheidsverbindingen. Diversiteitsmetrics bevestigen dat het ontwerp de signaal‑tegen‑ruisverhouding kan verbeteren zonder extra zendvermogen. In eenvoudige bewoordingen toont dit werk een goedkope, compacte antennemodule die vele banden kan ondersteunen die door toekomstige 5G- en IoT-apparaten worden gebruikt, terwijl hij automatisch een paar bijzonder lawaaierige buren in het spectrum mijdt, waardoor draadloze communicatie zowel sneller als betrouwbaarder wordt.

Bronvermelding: Sohi, A.K., Kumar, G.N., Singh, A.K. et al. Performance evaluation and validation of a quad-element super-wideband fractal MIMO antenna with integrated quad-band filtering capability for advanced 5G/IoT systems. Sci Rep 16, 13778 (2026). https://doi.org/10.1038/s41598-025-33801-1

Trefwoorden: 5G-antennes, MIMO, super-breedband, fractal ontwerp, interferentiefiltering
