Onderzoek naar eenheidscircuits gebaseerd op kathode-gemoduleerde vacuüm/luchtkanaal elektronenbuis

Een nieuwe blik op een oud idee

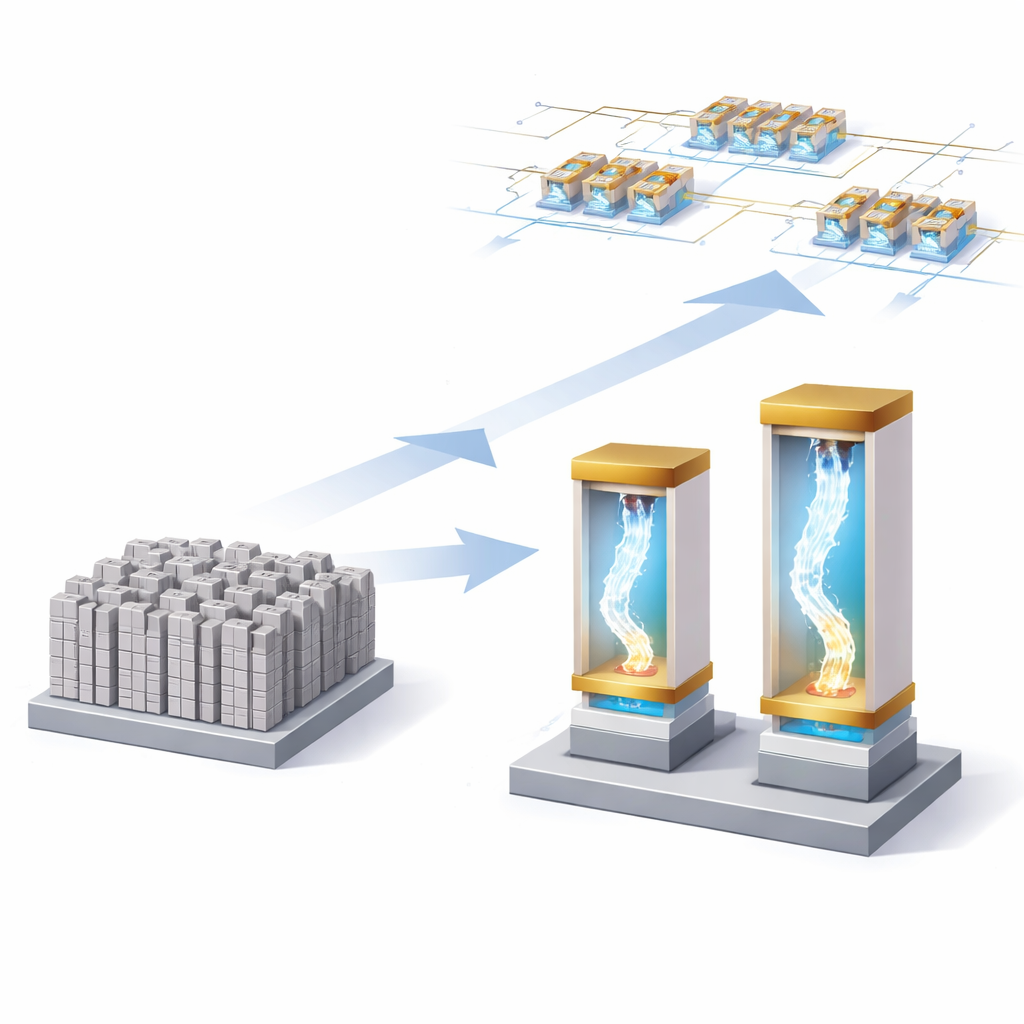

Elektronica voedt alles, van smartphones tot supercomputers, maar de kleine schakelaars in hun kern—transistors—naderen limieten naarmate ze steeds verder worden verkleind. Dit artikel bekijkt een oudere technologie opnieuw, de vacuümbuis, en laat zien hoe een nieuwe, chip-vriendelijke variant op termijn signalen sneller zou kunnen verwerken en zwaardere omstandigheden zou kunnen doorstaan dan huidige siliciumapparaten. De onderzoekers introduceren een herontworpen "vacuüm/luchtkanaal elektronenbuis" die als een transistor werkt, een lang bestaand lekprobleem omzeilt en wordt gedemonstreerd in eenvoudige versterker- en logische schakelingen.

Waarom kleine schakelaars heroverwogen moeten worden

Moderne geïntegreerde schakelingen vertrouwen op transistors die elektronen door vaste materialen duwen. Naarmate deze apparaten nanometerschalen bereiken, botsen elektronen vaker tegen atomen en onvolkomenheden, wat hun snelheid beperkt. Hun topsnelheid in vaste stoffen is ongeveer tien miljoen centimeter per seconde. Ter vergelijking: elektronen die door lege ruimte—of een dunne luchtspleet—reizen, kunnen in principe dicht bij de lichtsnelheid komen, ruwweg duizend keer sneller. Daarom vertrouwden klassieke radio’s en vroege computers op omvangrijke vacuümbuizen. Jarenlang hebben ingenieurs geprobeerd vacuümapparaten te verkleinen tot microchipformaat, in de hoop hun snelheid en robuustheid te combineren met moderne fabricage. Maar alle eerdere ontwerpen van planare vacuüm-elektronenbuizen deelden een fataal euvel: wanneer de poort probeerde de elektronenstroom te regelen, troffen veel elektronen de poort zelf, waardoor er "poortlek" ontstond en betrouwbare schakelingwerking werd verhinderd.

Een slimmere manier om elektronen te sturen

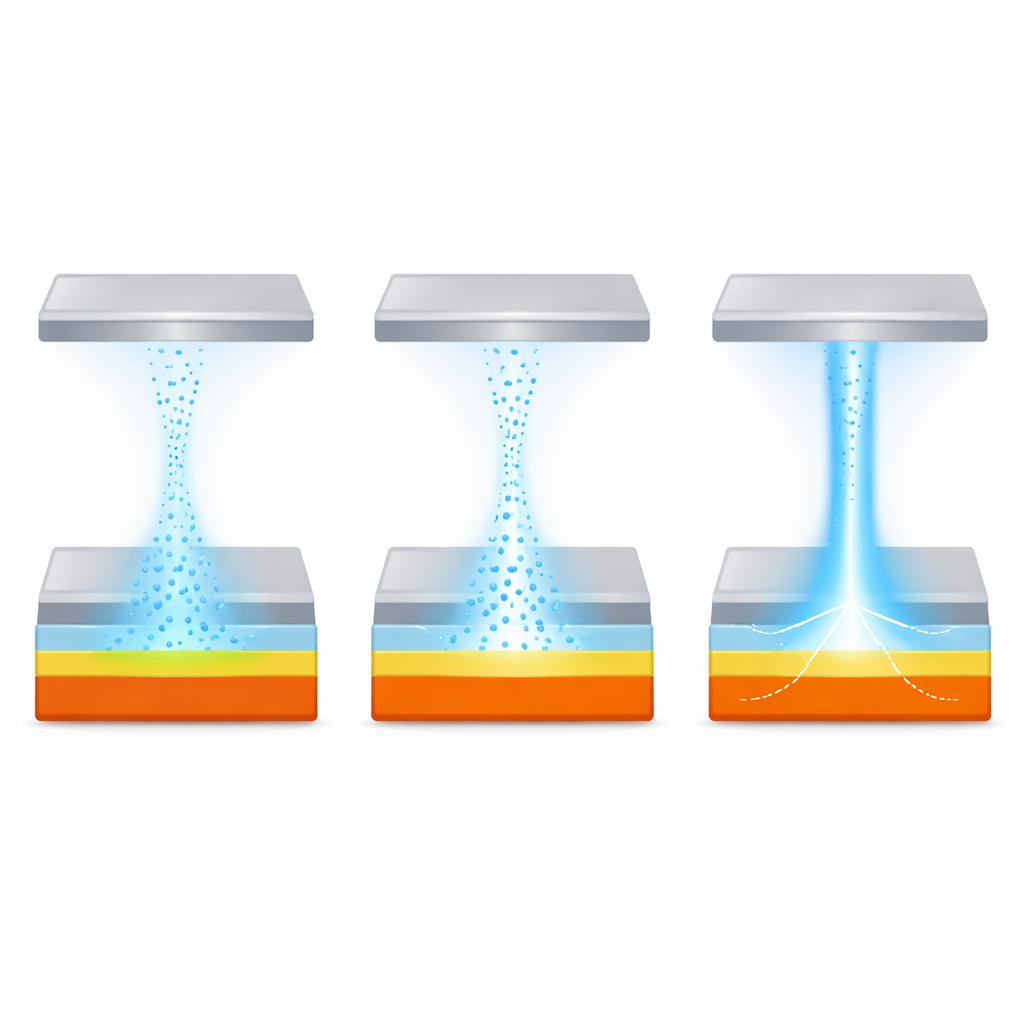

Het team lost dit probleem op met een nieuw werkingsprincipe. In plaats van de poort rechtstreeks in het pad van de elektronen te plaatsen, gebruiken ze de poort om te regelen hoeveel elektronen beschikbaar zijn bij de bron, oftewel de kathode. Hun apparaat, een kathode-gemoduleerde vacuüm/luchtkanaal elektronenbuis (CMVET), is gebouwd op een silicon-on-insulator wafer met behulp van bekende chipprocessen zoals oxidatie, ionimplantatie, etsen en dunnefilmafzetting. Een dunne siliciumlaag fungeert als kathode, een begraven geleidende laag onder een oxide werkt als achterpoort, en een goudanode zweeft op enkele tientallen nanometers boven de kathode over een lucht- of vacuümspleet. Wanneer een positieve spanning op de anode wordt aangelegd, trekt het intense elektrische veld over de smalle spleet elektronen uit het oppervlak van de kathode. De poortspanning stemt vervolgens de elektronenconcentratie binnen de dunne siliciumkathode af: een positieve poortspanning trekt elektronen naar het oppervlak en vergroot de emissie, terwijl een negatieve poortspanning ze wegduwt en de emissie vermindert. Cruciaal is dat iedere uitgezonden elektron naar de anode wordt getrokken in plaats van naar de poort, zodat de poort vrijwel geen lekstroom ziet.

Hoe goed de nieuwe buis presteert

Meting toont aan dat de CMVET zich gedraagt als een bestuurbare schakelaar met sterke prestaties. Het apparaat vertoont een aan/uit-stroomverhouding van ongeveer tienduizend en een respectabele gevoeligheid om poortspanningveranderingen naar stroomveranderingen om te zetten (de transconductantie). Tegelijk blijft de poortlekstroom onder een biljoenste ampère, waardoor het probleem dat eerdere ontwerpen onpraktisch maakte in feite wordt geëlimineerd. In vergelijking met andere gerapporteerde vacuüm- of luchtkanaalapparaten combineert de CMVET hogere uitgangsstroom met lagere poortlek en concurrerende versterking, terwijl hij toch met standaard geïntegreerde schakelingstechnieken wordt gefabriceerd. Een compromis is dat, net als klassieke vacuümbuizen, de stroom in dit apparaat blijft stijgen als de spanning tussen kathode en anode toeneemt; hij bereikt geen duidelijk gedefinieerde "platte" regio, wat betekent dat het een niet- verzadigend apparaat is. Dit gedrag beïnvloedt hoe het in schakelingen gebruikt moet worden.

Werkende schakelingen op een chip bouwen

Om te laten zien dat CMVETs meer zijn dan geïsoleerde labcuriositeiten, verbinden de auteurs ze in meerdere fundamentele circuit-opbouwblokken. Ze bouwen eenvoudige versterkerschakelingen, waaronder common-source, differentiële en cascode-versterkers, en meten hoe de uitgangssignalen reageren op veranderende ingangs-signalen onder verschillende belastingscondities. In elk geval groeit de uitgang met de ingang, met versterkingen tot ongeveer 1,6 afhankelijk van de schakeling en de belastingsweerstand, wat bevestigt dat de apparaten analoge signalen kunnen versterken. Het team stelt ook digitale logicaschakelingen samen—een NAND-poort en een NOR-poort—met paren CMVETs. Door de ingangen aan te sturen met vierkantegolven in tegengestelde fasen, observeren ze de verwachte hoge en lage uitgangsniveaus die overeenkomen met standaard NAND- en NOR-gedrag. Deze demonstraties geven aan dat CMVETs als transistor-achtige elementen kunnen fungeren voor zowel analoge als digitale signaalverwerking, zelfs bij kamertemperatuur en normale luchtdruk.

Wat dit kan betekenen voor toekomstige chips

Het werk markeert de eerste keer dat een vacuüm- of luchtkanaal-elektronenbuis van dit soort met succes in belangrijke circlementen op een chip is geïntegreerd. Hoewel de apparaten nog verfijning nodig hebben—vooral om hun altijd stijgende stroom bij toenemende spanning te temmen—is de kernvooruitgang duidelijk: door de controle te verleggen van het blokkeren van elektronen in de vlucht naar het moduleren van hun aanbod bij de kathode, omzeilt de CMVET het poortlek dat eerdere ontwerpen belemerde. Voor de algemene lezer is de conclusie dat dit onderzoek de deur opnieuw opent naar vacuümachtige elektronica in miniatuur, mogelijk door de snelheid en robuustheid van oude vacuümbuizen te combineren met de dichtheid en maakbaarheid van moderne siliciumtechnologie. Bij verdere verbetering zouden dergelijke apparaten de basis kunnen vormen voor nieuwe soorten hogesnelheids- of hoogstralingbestendige geïntegreerde schakelingen.

Bronvermelding: Ying, W., Lai, Z., Xu, H. et al. Research on unit circuits based on cathode modulated vacuum/air channel electron tube. Microsyst Nanoeng 12, 140 (2026). https://doi.org/10.1038/s41378-026-01234-z

Trefwoorden: vacuüm nano-elektronica, elektronenbuis op nanoschaal, luchtkanaaltransistor, hoogfrequente geïntegreerde schakelingen, CMVET-versterkers en logica
