プラズモニック多機能メタル-インシュレーター-メタル（MIM）ナノリング光学屈折率センサープラットフォームを用いた水溶液中のホルマリン高感度検出

よりきれいな水にはより賢いセンサーが必要な理由

ホルマリンは水に溶けたホルムアルデヒドの形態で、建材や工業廃棄物、さらには一部の医療・食品用途を通じて知られずに私たちの生活に入り込みます。発がん性が確認されているため、飲料水や廃水中にわずかな量でも長期的には深刻なリスクをもたらします。従来の実験室検査はホルマリンを高精度に検出できますが、時間がかかりコストも高く、中央集約型施設に依存します。本研究は、将来的に水道管内や携帯機器内に直接設置できる小型の光ベースのセンサーを提案します。これは人間の髪の毛の千分の一ほどの厚さの巧妙に設計された金属構造を使い、ホルマリンを迅速かつ極めて低濃度で検知できる可能性があります。

光をとらえる小さなリング状トラップ

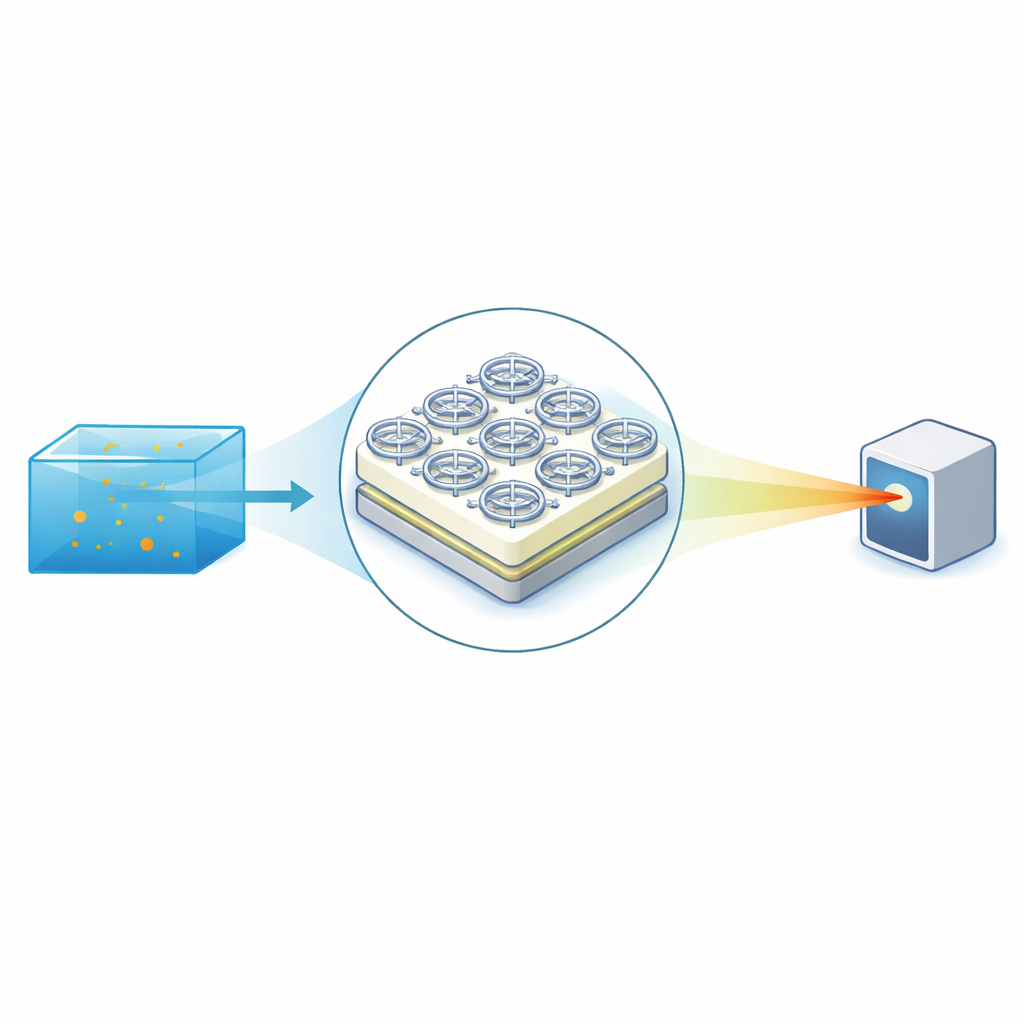

新しいセンサーの核心はナノリングと呼ばれるパターン化された金属構造で、「メタル–インシュレーター–メタル（MIM）」積層として構成されています：薄い透明層をはさんだ二つの金属層です。研究者たちは、短い垂直アームを持つ入れ子状の二つのリングを設計し、これらはガラス様の基板上に置かれ、反射性の金属層で裏打ちされています。赤外光がこのリング群に当たると、金属中の電子が特定の波長で集団的に振る舞うプラズモニック共鳴が生じます。これらの共鳴は周囲の液体に非常に敏感です。リングの上や周囲の微小空間を満たす液体が—たとえばホルマリン濃度の増加で—変化すると、共鳴の好む色（波長）がシフトし、そのシフトを測定できます。

最適な金属と形状の選択

小型デバイスから最大の信号を得るために、研究チームは非常に細かな三次元格子でマクスウェル方程式を解く詳細なコンピュータシミュレーションを用いました。リングと反射基板の双方に対して、金、銀、アルミニウムなどの一般的なプラズモニック金属を比較検討しました。その結果、銀が最も適していることが明らかになり、より鋭い共鳴と液体変化への高い感度を生み出しました。研究者たちは次に幾何学的パラメータを調整しました：リングの厚さ、反射層の厚さ、入れ子リングとアームの大きさです。リングと背面反射層の両方を約80ナノメートルの厚さにすることが、強く狭い共鳴と実用的なデバイス寸法との優れた妥協点であることが分かり、センサーがコンパクトかつ効率的になり得ることを示しました。

光がホルマリンをどう明らかにするか

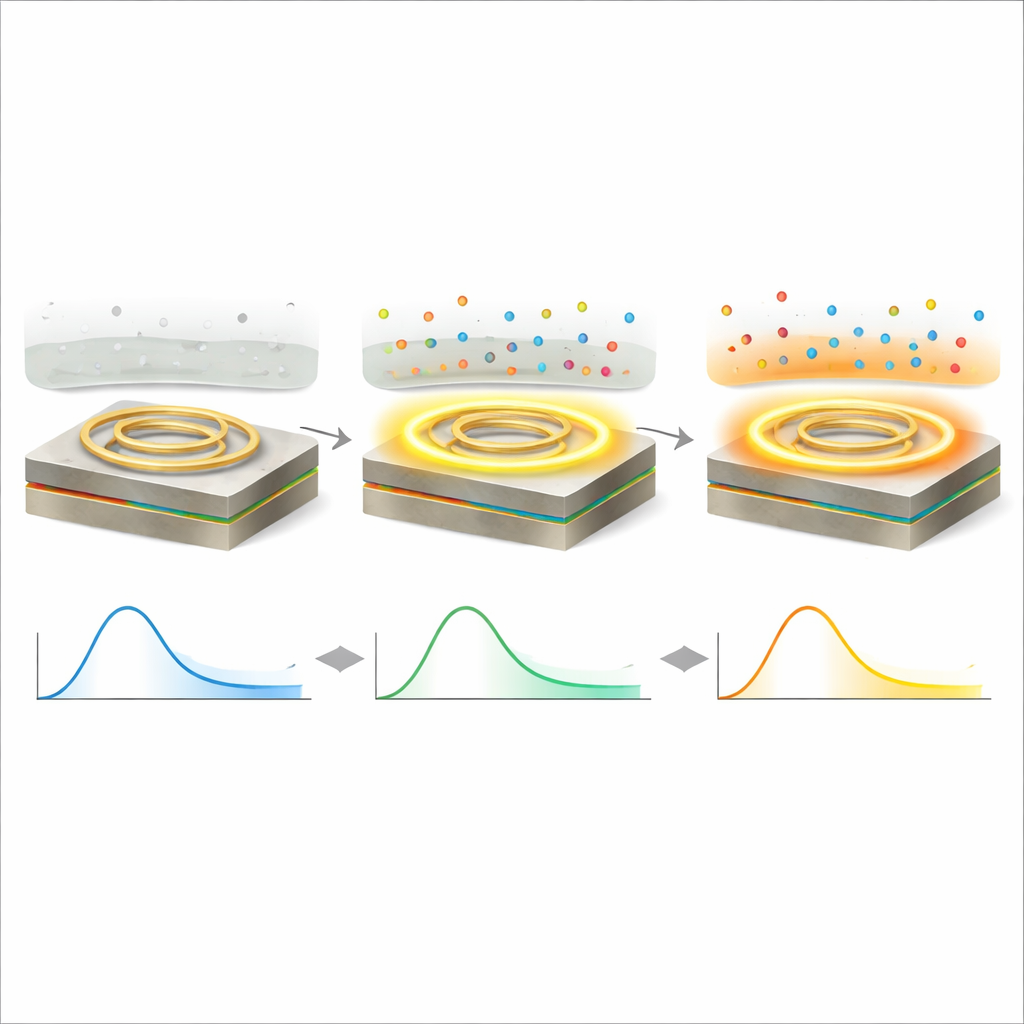

最適化後、センサーは現実的な水–ホルマリン混合物を想定したシミュレーションで試験されました。ホルマリンは液体の屈折率、すなわち光の曲がりやすさをわずかに増加させます。チームはこの屈折率を、典型的な水溶液の範囲で変化させ、センサーの反射色がどのように変わるかを計算しました。近から中赤外域にかけて四つの明確な共鳴が見つかり、いずれもホルマリン濃度の上昇に伴って線形にシフトしました。あるモードは特に大きな波長シフトを示し、大きな汚染変化の検出に優れていました。一方、別のモードはスペクトルにおいてより狭く清澄なディップを生み、痕跡量の検出に適していました。電場分布図は、最も感度の高いモードでは光エネルギーがリングの内縁に沿って強く集中しており、まさに周囲の液体と最も強く相互作用する場所であることを示しました。

小さなデバイス、大きな性能

実験室外でどれほど有用になり得るかを評価するため、著者らは自らのシミュレートしたセンサーをこれまでの多くのプラズモニック設計と比較しました。提案デバイスは従来の多くの屈折率センサーより高い感度を達成しつつ、アクティブ体積を小さく保ちました。彼らはこのバランスを捉えるために「感度対体積」比というシンプルな指標を導入しました：屈折率変化当たりの共鳴波長変化量をデバイス体積で割ったものです。ホルマリンセンサーは好ましい値を示し、小さなフットプリントに多くのセンシング性能を詰め込んでいることを示しました。推定検出限界は、環境監視や場合によっては医療用途に適した非常に低いホルマリン濃度を検出可能であることを示唆しています。

シミュレーションから現実の水安全へ

この研究は試作チップではなく数値実験に基づいていますが、設計に用いられている材料やパターニング手法は電子線リソグラフィーや原子層堆積など、既存の高度なナノ製造技術で実現可能です。これらの方法を用いれば、銀とガラス様材料の均一な積層を大面積で作製できます。著者らは、実際に物理的に実現し単純な流体チャンネルと統合すれば、このナノリングセンサーは水供給や工業排水を継続的に監視でき、表面を改変することで他の有害化学物質や生体マーカーの検出にも適応できると主張しています。端的に言えば、本研究は小さな金属リングと光の賢いパッチがリアルタイムで危険なホルマリン濃度を知らせ、私たちの水を静かに守る将来の“ラボオンチップ”デバイスへの道を示しています。

引用: Khodaie, A., Rafighirani, Y., Heidarzadeh, H. et al. High sensitivity formalin detection in aqueous solutions using plasmonic multifunctional metal insulator metal nanoring based optical refractive index sensor platform. Sci Rep 16, 10192 (2026). https://doi.org/10.1038/s41598-026-40507-5

キーワード: ホルマリン検出, プラズモニックセンサー, ナノリング, 水質汚染, 光学バイオセンサー
