Integrazione della modellazione strutturale 3D e dell’interpretazione sismica per ottimizzare lo sviluppo di idrocarburi nella Formazione Nukhul dell’Early Miocene, giacimento October, Golfo di Suez, Egitto

Perché questo paesaggio sepolto è importante

In profondità sotto il Golfo di Suez in Egitto si estende un intrico di strati rocciosi fratturati che alimenta silenziosamente uno dei giacimenti petroliferi più antichi del paese. Questo studio mostra come gli scienziati abbiano combinato strumenti di imaging moderni e decenni di dati di perforazione per ridisegnare la mappa sotterranea del giacimento October, concentrandosi su una unità rocciosa poco sfruttata chiamata Formazione Nukhul. La loro rappresentazione tridimensionale più dettagliata rivela tasche di petrolio nascoste, spiega perché alcuni pozzi producono prevalentemente acqua e indica punti più sicuri ed economici per nuove perforazioni.

Un livello nascosto in un giacimento affollato

Il Golfo di Suez è un classico bacino da rift: la crosta terrestre è stata stirata e fratturata in blocchi inclinati delimitati da faglie ripide. Diverse successioni stratigrafiche sono state sfruttate per il petrolio da tempo, ma la Formazione Nukhul dell’Early Miocene, intercalata tra unità più vecchie e più giovani, era rimasta relativamente poco esplorata. I modelli precedenti di questa formazione furono costruiti negli anni ’90 e nei primi anni 2010, quando erano disponibili solo log di pozzo sparsi e sondaggi sismici di qualità inferiore. Con la perforazione di nuovi pozzi e l’acquisizione di immagini sismiche migliori emersero risultati puzzolenti: alcuni pozzi resero meglio o peggio del previsto, suggerendo che la vecchia mappa strutturale del campo era troppo semplice.

Costruire un’immagine 3D da indizi sparsi

Per affrontare il problema, gli autori hanno assemblato quasi tutto ciò che si conosce del sottosuolo: 20 linee sismiche, log elettrici dettagliati di cinque pozzi chiave, campioni di carota, dati micropaleontologici per la datazione degli strati, storie di pressione e produzione e interpretazioni aziendali precedenti. Usando software specializzato hanno correlato i dati dei pozzi con le riflessioni sismiche, convertito i tempi di viaggio sismico in profondità reali e tracciato con cura faglie e limiti di strato attraverso il volume. Controlli di qualità in ogni fase — come il confronto delle profondità previste con i riscontri reali dei pozzi e l’aggiustamento dei modelli di velocità — hanno aiutato a mantenere il modello 3D geologicamente realistico e non solo un adattamento computazionale.

Faglie che dividono, sigillano e immagazzinano petrolio

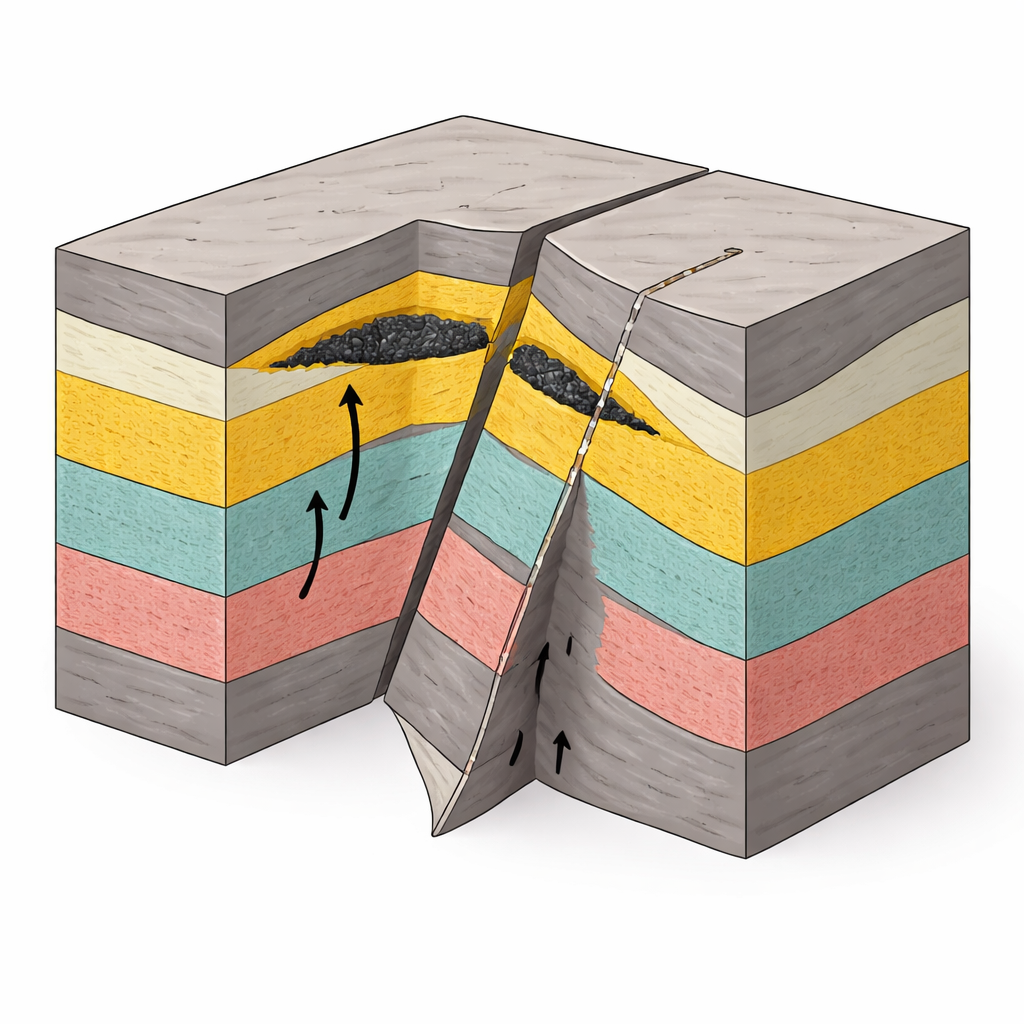

Il modello raffinato mostra che la Formazione Nukhul è tagliata principalmente da due grandi faglie, etichettate F1 e F2, che suddividono il campo in “stanze” o compartimenti strutturali separati. La Nukhul stessa è suddivisa in quattro membri impilati, K1 fino a K4, costituiti da orizzonti reservoir più sabbiosi e livelli più compatti di calcari e marne. Dove il movimento lungo F2 spinge una zona superiore sabbiosa ricca di K4 contro calcari e marne a bassa permeabilità, la faglia si comporta come una sigillatura laterale. Il petrolio che migra verso l’alto rimane intrappolato sul lato alto della faglia in una zona “attic”, mentre le rocce a bassa permeabilità sul lato opposto ne impediscono la fuga. I dati di produzione e il comportamento della pressione confermano questo quadro di compartimenti parzialmente sigillati, connessi lungo alcune direzioni ma bloccati attraverso altre.

Dalla mappa al piano di perforazione

Muniti di questo quadro strutturale più nitido, il team ha ridisegnato mappe di contorno sulla Nukhul e sulle formazioni vicine e ha ricavato sezioni geologiche attraverso pozzi chiave. Queste visuali mettono in evidenza aree crestiformi “attic” dove le sabbie di reservoir si trovano in sicurezza al di sopra del contatto olio‑acqua ma non sono mai state perforate, spesso perché i modelli precedenti non rilevarono la sottile curvatura degli strati o posizionarono erroneamente le faglie. Gli autori identificano diversi promettenti obiettivi di infill che potrebbero essere raggiunti deviando pozzi esistenti piuttosto che costruire nuove piattaforme, una strategia che mantiene i costi bassi. Poiché il modello aggiornato chiarisce anche dove l’invasione d’acqua è più probabile, gli ingegneri possono progettare completamenti e programmi di monitoraggio per ritardare l’ingresso d’acqua e adattare iniezione o produzione se il giacimento si comporta diversamente dal previsto.

Cosa significa per l’energia e oltre

In termini semplici, questo studio mostra che ridisegnare il “progetto” sotterraneo di un vecchio giacimento petrolifero può estrarre nuova vita da rocce ritenute quasi esaurite. Tessendo insieme immagini sismiche, misure di pozzo, campioni di roccia e cronologie di flusso in un unico modello 3D, i ricercatori sono riusciti a individuare tasche di petrolio trascurate, capire come le faglie aiutino o ostacolino il flusso e proporre un piano di perforazione che potrebbe aggiungere alcune migliaia di barili di petrolio al giorno con investimenti relativamente modesti. Lo stesso approccio può essere applicato ad altri bacini fagliati nel mondo, migliorando la gestione dei giacimenti maturi e fornendo un quadro più affidabile di ciò che resta nascosto nel sottosuolo.

Citazione: Khattab, M.A., Radwan, A.E., El-Anbaawy, M.I. et al. Integrating 3D structural modelling and seismic interpretation to optimize hydrocarbon development in the Early Miocene Nukhul Formation, October Oil Field, Gulf of Suez, Egypt. Sci Rep 16, 7956 (2026). https://doi.org/10.1038/s41598-025-29859-6

Parole chiave: Golfo di Suez, modellazione strutturale 3D, serbatoi controllati da faglie, Formazione Nukhul, obiettivi di oil attic
