דימות רנטגן ברזולוציה גבוהה באמצעות אנטנות אטומי-כבד מופרדות מרחבית בתוך סינטילטורים אורגניים

תמונות רנטגן חדות יותר לטכנולוגיה יומיומית

מכונות רנטגן אינן מיועדות רק לשברי עצמות; הן חיוניות לבחינת פגמים נסתרים בחלקי מטוסים, לבדיקה של שבבים בתוך טלפונים ולסריקת מזוודות בשדות תעופה. כל המשימות האלה דורשות תמונות רנטגן חדות מאוד כדי שפרטים זעירים יבלטו בבירור. מאמר זה מדווח על סוג חדש של חומר אורגני שמאיר כאשר נחשף לקרני רנטגן ויכול ללכוד פרטים עדינים מאוד תוך פעולה מהירה ויעילה. הדבר עשוי לסייע להפוך את דימות הרנטגן לזול יותר, בטוח יותר ומתאים יותר למשימות עדינות — מטכנולוגיות אלקטרוניקה עתידיות ועד לאבחון רפואי.

מדוע מסכי הזוהר הנוכחיים אינם מספקים

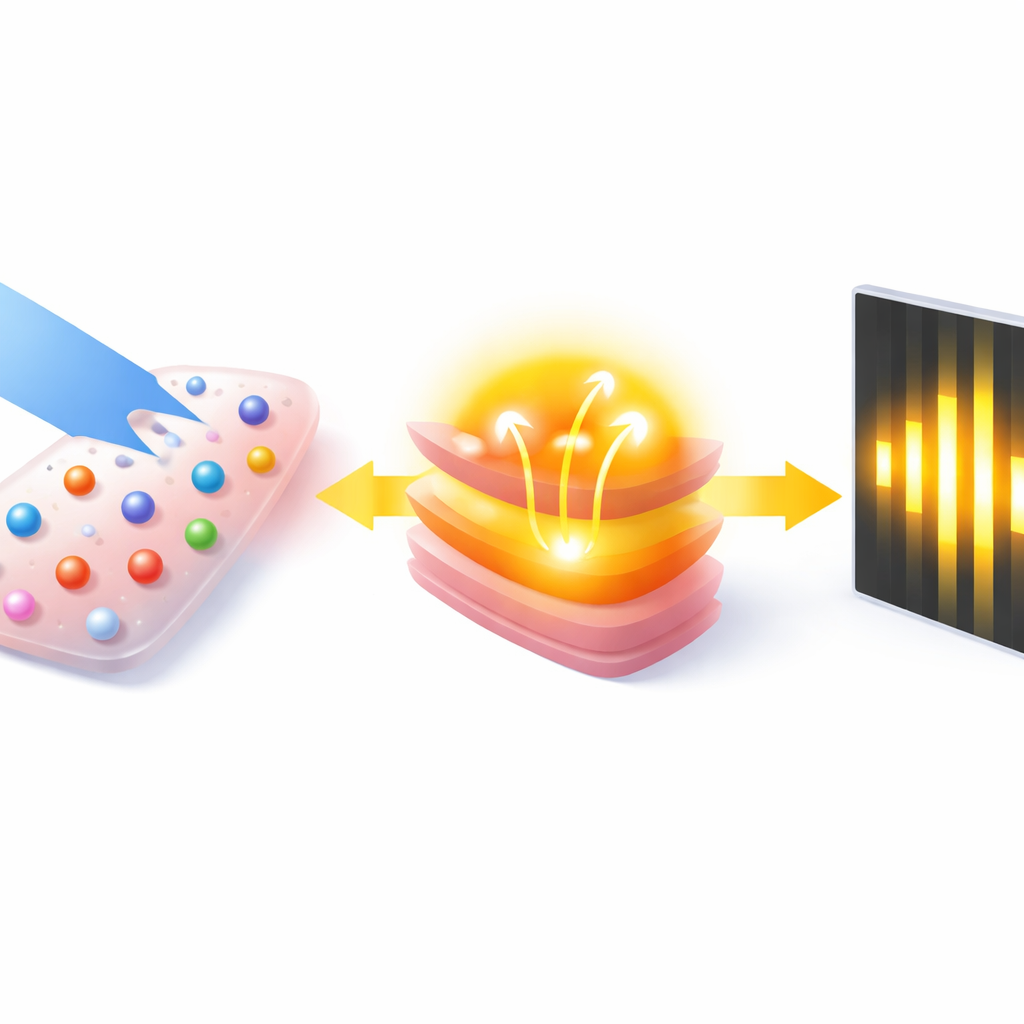

מרבית מערכות הרנטגן אינן רושמות את קרני הרנטגן ישירות. במקום זאת משתמשים במסך "סינטילטור" שסופג קרני רנטגן בלתי נראות ומשדר אותן מחדש כאור נראה, שנלכד על ידי מצלמה או חיישן. סינטילטורים בלתי-אורגניים מסורתיים יעילים אך לעיתים קרובות יקרים, כבדים וקשים לעיבוד לפאנלים גדולים וגמישים. סינטילטורים אורגניים מבוססי פחמן מבטיחים עלות נמוכה, ייצור קל וגמישות מכאנית. עם זאת, קשה לאזן בין עוצמת האור שלהם, המהירות וטוהר הצבע. אם הזוהר נמשך זמן רב מדי, התמונות מטושטשות בתנועה מהירה; אם הטווח הצבעוני רחב מדי, פרטים עדינים מתמזגים; ואם הזוהר חלש, על הגלאי להשתמש במנות רנטגן גבוהות יותר — דבר בלתי רצוי לאנשים ולמכשירים רגישים.

עיצוב חכם יותר ללכידת קרני רנטגן

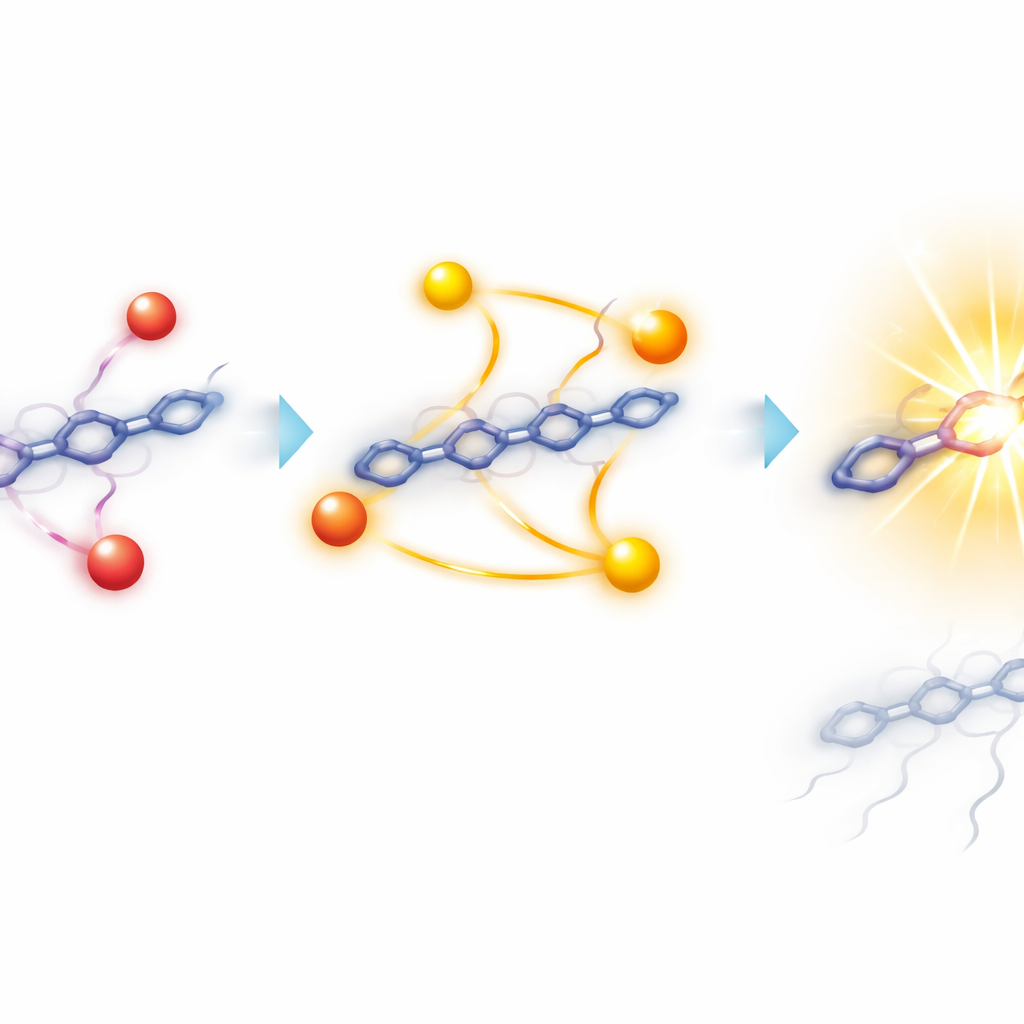

החוקרים מתמודדים עם הוויתורים האלה על־ידי חשיבה מחודשת על מיקום אטומי-כבד, כגון ברום, בתוך הסינטילטורים האורגניים. אטומים כבדים מצטיינים בספיגת קרני רנטגן, אך כאשר הם משולבים בחוזקה במבנה הפליטה המרכזי, הם גם פותחים ערוצים רבים לאובדן אנרגיה כחום במקום כאור. הצוות משתמש במולקולות עם מבנה אלקטרוני מיוחד הנקרא "מאפיין היברידיזציה של מקומי והעברת מטען" (hybridized local and charge-transfer), שמגדיל באופן טבעי פליטה מהירה ויעילה עם המרחק גדול בין צבעי הספיגה והפליטה. הם מצמידים אטומי ברום לא בגרעין הפולט אלא על שרשראות צד גמישות שנמצאות בקרבה במרחב. סידור זה של "אנטנה מופרדת מרחבית" מאפשר לברום לספוג אנרגיית רנטגן ולהעבירה לגרעין הפולט מבלי להפריע באופן חזק לאופן בו הגרעין פולט אור.

מטריקות מולקולריות לזוהר בהיר ומהיר יותר

חישובים מפורטים ובדיקות אופטייות מראים כיצד פריסה זו משפרת את הביצועים. בעיצוב הישן, אטומי הברום נטמעו בעוצמה בענן האלקטרוני של המולקולה הראשית, דבר שהגביר מסלולי איבוד אנרגיה והחליש את הזוהר. בעיצוב החדש, אטומי הברום נשארים קרובים מספיק להעברת אנרגיה אך תורמים מעט בלבד למצבי המואר החשובים של הפליטה. הדבר מקטין אובדן לא-קרינה ובמקביל מחזק מסלולים שימושיים שמחזירים טבעתית מצבי "טריפלט" שבדרך כלל מבוזבזים חזרה לפליטה בוהקת. החומר המוביל, הנקרא BTD-HeBr, משיג יעילות המרה של אור של 100% בסרטים דקים, זוהר מהיר שמפוגג בכ-4 ננומטרים (כארבעה מיליארדיות השנייה), וברוחב פס פליטה צר. ההפרש הצבעוני הגדול בין ספיגה לפליטה מפחית משמעותית ספיגה עצמית, ועוזר לשמור על תמונות חדות ובהירות אפילו במסכים יחסית עבים.

תמונות רנטגן עם פרטים מיקרוסקופיים

היתרונות המולקולריים הללו מתורגמים ישירות לתמונות רנטגן טובות יותר. כאשר מעוצב כגרעינים שקופים וזכוכיתיים, BTD-HeBr סופג קרני רנטגן במעט יותר עוצמה לעומת עיצוב מקביל אך פולט הרבה יותר אור. הוא מייצר זוהר צהבהב צר עם פיזור צבעים מועט בהרבה לעומת סינטילטורים מסחריים נפוצים, והוא שומר על זוהר יציב גם לאחר שעות של חשיפה אינטנסיבית. החומר מגיב בקו ישר לטווח רחב של עוצמות רנטגן ויכול לזהות מנה נמוכה מאוד, הרבה מתחת לנעשה בדימות רפואי סטנדרטי. והכי מרשים — מסכים העשויים מהחומר הזה פותרים מבנים עד בערך עשר מיקרומטרים — כעשירית עובי שערה אנושית — מה שמאפשר לחוקרים לצלם בבירור את החיווט הדק בתוך שבבי מיקרואלקטרוניקה וללכוד חפצים בתנועה מהירה ללא זנבות תנועה נראים לעין.

מה משמעות הדבר עבור מערכות רנטגן עתידיות

במונחים יומיומיים, עבודה זו מראה כי הצבה מדוקדקת של אטומי כבד לצד, במקום בתוך, החלק הפולט של חומר אורגני יכולה להפוך אותם ל"אנטנות" יעילות לרנטגן במקום לנוזלני אנרגיה. התוצאה היא סינטילטור שמאיר במהירות, בניקיון ובעוצמה, מה שמאפשר תמונות חדות יותר במנות רנטגן נמוכות יותר ובתזמון משופר. מכיוון שהחומר אורגני וניתן לעיבוד בהיתוך, ניתן לייצרו כמסכים גדולים, קלי משקל וגמישים. אסטרטגיית האנטנה המופרדת מרחבית מציעה מתכון כללי לעיצוב גלאי רנטגן דור הבא לסריקות רפואיות, בדיקות תעשייתיות ובדיקות ביטחון, ובפוטנציה להחליף טכנולוגיות סינטילטור יקרות ופחות ברות-קיימא.

ציטוט: Li, C., Li, Y., Wu, M. et al. High-resolution X-ray imaging via spatially decoupled heavy-atom antennas in organic scintillators. Nat Commun 17, 2949 (2026). https://doi.org/10.1038/s41467-026-69795-1

מילות מפתח: דימות רנטגן, סינטילטורים אורגניים, אנטנת אטום-כבד, גלאים ברזולוציה גבוהה, רדיולומינסנציה
