Balayage de faisceau puce-vers-monde par guide d'ondes nanophotonique

Faire sortir la lumière de la puce en toute sécurité

Une grande partie de la vie moderne repose sur la lumière qui circule dans d'infimes autoroutes de verre ou de silicium à l'intérieur des centres de données, des téléphones et des futurs ordinateurs quantiques. Mais le monde réel que voient les caméras, que parcourent les voitures et que sondent les microscopes est constitué de lumière qui vole librement dans l'espace. Cet article décrit un nouveau type de dispositif sur puce, surnommé « tremplin photonique », qui permet à une puce informatique de lancer et d'orienter rapidement un faisceau de lumière d'une netteté extrême vers l'extérieur. Cette capacité pourrait alimenter des LiDAR plus petits pour véhicules autonomes, des affichages de réalité augmentée plus légers, des imprimantes 3D plus rapides et le contrôle évolutif de bits quantiques d'information.

Des fils de verre à l'air libre

Les puces optiques d'aujourd'hui excellent à façonner et synchroniser la lumière lorsqu'elle circule à l'intérieur de guides d'ondes microscopiques — essentiellement des fils vitreux pour photons. Le monde extérieur, en revanche, offre un nombre énorme de directions et de positions que la lumière peut emprunter, comme des pixels sur un écran à ultra-haute résolution. Faire le pont entre ces deux domaines a été difficile. Les dispositifs de pilotage de faisceau sur puce existants peuvent adresser de nombreuses directions mais élargissent le faisceau, tandis que de minuscules miroirs mécaniques produisent des faisceaux impeccables mais sont encombrants et lents à déplacer. Les auteurs soutiennent que la clé réside dans une interface capable d'envoyer un faisceau unique, propre et limité par diffraction depuis n'importe quel point d'une puce vers un très grand nombre d'emplacements dans l'espace, et de le faire rapidement depuis une empreinte très réduite.

Une rampe minuscule qui projette la lumière

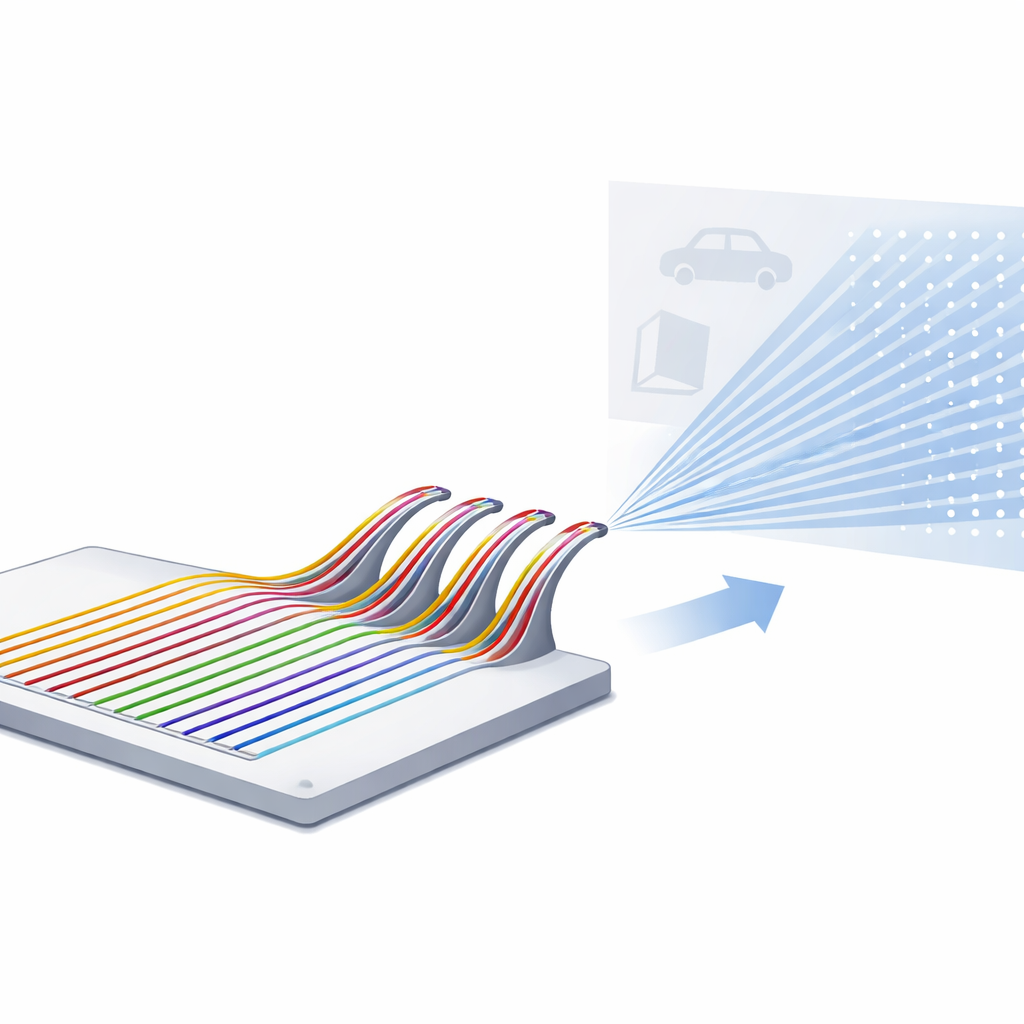

Leur solution consiste à construire une rampe microscopique sur la puce. Ce « tremplin » est un mince cantilever courbé — d'environ 2 micromètres d'épaisseur — avec un guide d'ondes optique courant le long de sa face supérieure. Le cantilever est constitué de couches de matériaux semi-conducteurs standard dont les contraintes internes le font se courber doucement vers le haut une fois libéré, élevant le guide d'ondes hors du plan de la puce de dizaines à centaines de micromètres. Au bout recourbé, le guide se rétrécit de sorte que la lumière sort sous la forme d'un faisceau minuscule et lumineux de moins d'un micromètre de largeur, proche de la limite physique de netteté. Parce que la structure est si légère, une couche piézoélectrique peut la faire vibrer à des fréquences de kilohertz à des centaines de kilohertz avec des tensions modestes, balayant le faisceau rapidement dans l'espace comme une lampe de poche ultra-rapide.

Peindre avec la lumière à grande vitesse

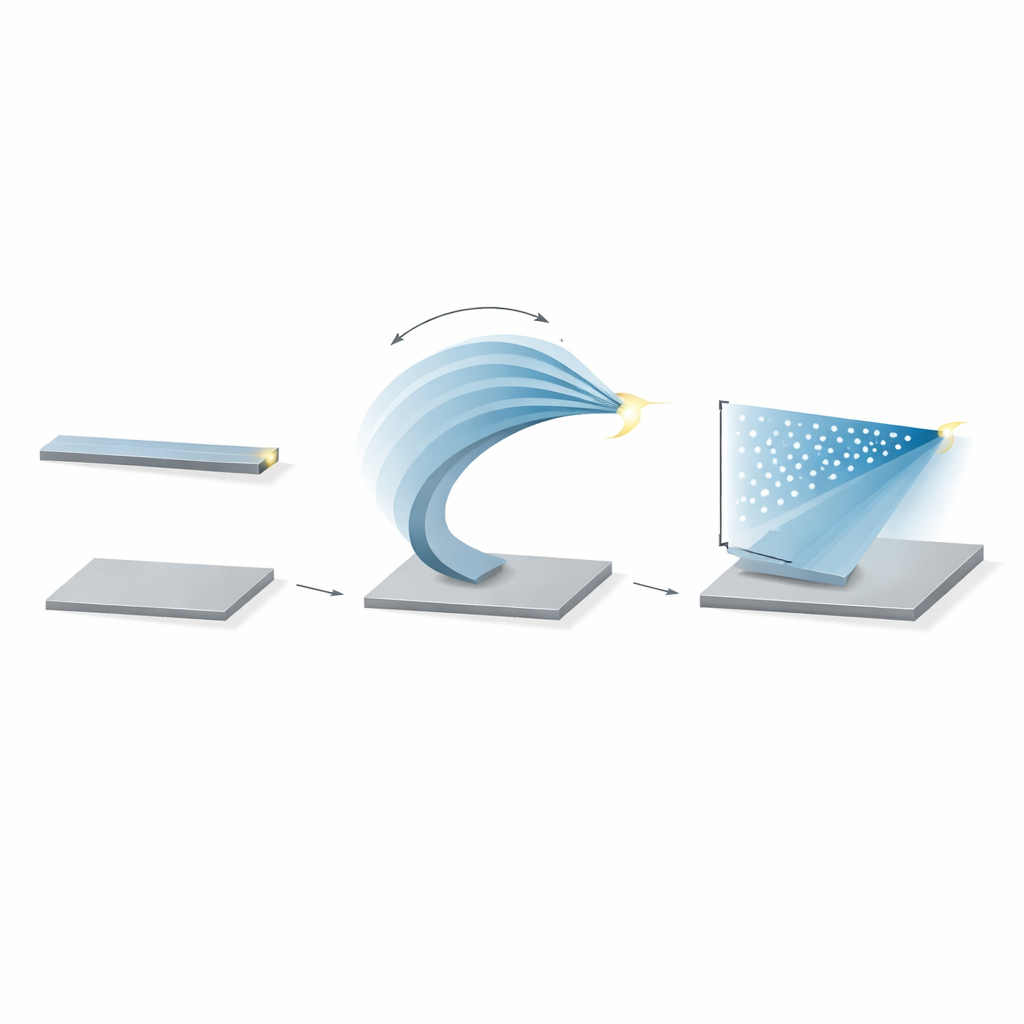

En choisissant soigneusement la façon d'entraîner la petite rampe, les chercheurs peuvent balayer le faisceau sur une ou deux dimensions. Actionner la direction principale de flexion fait tracer à la pointe un arc ; ajouter un mouvement latéral grâce à une électrode divisée produit des motifs de Lissajous — des boucles qui remplissent progressivement un champ de vision rectangulaire. Associé à des lasers pulsés de différentes couleurs, le tremplin dessine des images en couleur et même des vidéos sur un écran, le tout à partir d'un dispositif occupant moins d'un dixième de millimètre carré. L'équipe définit un score de performance simple : combien de points de faisceau distincts par seconde peuvent être adressés par millimètre carré de surface de dispositif. Leur tremplin atteint des dizaines de millions de points par seconde par millimètre carré, plus de cinquante fois mieux que les petits miroirs de pointe et mille fois mieux que les fibres de balayage précédentes, tout en étant fabriqué dans une fonderie CMOS standard.

Atteindre des émetteurs quantiques individuels

Au-delà des affichages et du télémètre, les auteurs montrent que le même dispositif peut contrôler délicatement des sources de lumière quantique individuelles. Ils dirigent le faisceau du tremplin vers une petite puce de diamant hébergeant des atomes artificiels connus comme centres de vacance du silicium, refroidis à quelques degrés au-dessus du zéro absolu. En balayant le faisceau le long d'une ligne, ils excitent à plusieurs reprises un centre unique et détectent le flux de photons uniques qu'il émet, confirmant qu'un seul émetteur est adressé à la fois. Ils balayant également plusieurs guides d'ondes voisins dans le diamant, illuminant successivement différents groupes d'émetteurs. Cela suggère une voie pour diriger la lumière vers des milliers ou des millions de bits quantiques empaquetés sur une puce, ce qui serait peu maniable avec l'optique volumineuse traditionnelle.

Monter à l'échelle vers des milliards de points lumineux

L'équipe analyse comment passer d'un tremplin à des réseaux denses sur l'ensemble d'un wafer. Parce que les dispositifs sont fabriqués avec des procédés standard, ils peuvent en placer des dizaines ou des centaines sur une seule puce et montrent que leurs formes sont uniformes à quelques pourcents près. Associées à des lentilles compactes similaires à celles des appareils photo de smartphones, ces matrices pourraient projeter ou collecter la lumière de plus d'un milliard de points résolvables à des taux de rafraîchissement kilohertz dans un module de la taille d'une paume. Les défis d'ingénierie restants — comme l'emballage des dispositifs dans de petites enceintes sous vide et la compensation des trajectoires de balayage naturellement courbes — sont importants mais, soutiennent les auteurs, gérables avec les techniques existantes.

Ce que cela signifie pour la technologie de tous les jours

En termes simples, ce travail transforme une puce optique en une sorte de « moteur lumineux » à l'état solide capable à la fois de comprendre et d'influencer le monde qui l'entoure. Une plateforme unique peut router la lumière sur la puce pour un traitement rapide, puis la projeter vers l'extérieur sous la forme d'un faisceau net et orientable pour balayer une pièce pour une voiture, dessiner une image sur votre rétine, graver des caractéristiques dans une imprimante 3D ou solliciter des bits quantiques individuels. En rompant les compromis de longue date entre qualité de faisceau, vitesse et taille, le tremplin photonique offre une voie pratique vers des machines qui voient et communiquent avec un niveau de détail sans précédent, tout en gardant le matériel compact et manufacturable à grande échelle.

Citation: Saha, M., Wen, Y.H., Greenspon, A.S. et al. Nanophotonic waveguide chip-to-world beam scanning. Nature 651, 356–363 (2026). https://doi.org/10.1038/s41586-025-10038-6

Mots-clés: nanophotonique, balayage de faisceau, photonique intégrée, LiDAR, optique quantique
