Ultraschall‑unterstütztes Heißpresssintern von Cu‑Ti₃AlC₂‑Verbundwerkstoffen

Intelligentere Metalle für Schnelllade‑Fahrzeuge

Mit der Verbreitung von Elektrofahrzeugen und dem alltäglichen Einsatz von Schnellladevorgängen werden Metallteile, die sehr hohe Stromstöße leiten – etwa die Kontakte von Ladesteckern – stark beansprucht. Sie müssen zugleich fest und leicht sein, elektrische und thermische Energie sehr gut leiten sowie bei tausenden Steckzyklen verschleiß‑ und lichtbogenbeständig bleiben. Diese Studie untersucht eine neue Methode, solche „Arbeiter“-Metalle herzustellen, indem Kupfer mit einer speziellen geschichteten Keramik kombiniert und die Pulver mittels Ultraschall bei niedrigeren Temperaturen verbunden werden.

Kombination eines weichen Metalls mit einer harten Keramik

Kupfer wird wegen seiner hervorragenden elektrischen und thermischen Leitfähigkeit geschätzt, ist aber relativ weich und kann unter hohen Beanspruchungen schnell verschleißen. Ingenieure verstärken Kupfer daher häufig durch harte Partikel und erzeugen so sogenannte Kupfermatrix‑Verbundwerkstoffe. In dieser Arbeit wählte das Team eine Keramik namens Ti₃AlC₂ aus der MAX‑Phasen‑Familie. Diese Materialien sind ungewöhnlich: Sie verhalten sich teilweise wie Metalle – leiten Wärme und Strom – behalten jedoch die Festigkeit, Steifigkeit und Verschleißfestigkeit von Keramiken. Wenn Ti₃AlC₂ in der richtigen Menge in Kupfer eingebracht wird, wird der entstehende Verbund stärker, leichter und verschleißfester, während er weiterhin effizient Strom leitet – eine attraktive Kombination für Stromverbinder und wärmeableitende Bauteile.

Warum die übliche Vorgehensweise nicht ausreicht

Dichte Cu–Ti₃AlC₂‑Bauteile herzustellen ist nicht einfach. Konventionelles Heißpressen erfordert hohe Temperaturen, doch oberhalb von etwa 860 °C beginnt Ti₃AlC₂, sich zu zersetzen und andere Verbindungen zu bilden, wobei Aluminium in das Kupfer übergeht. Diese Zersetzung erzeugt winzige Hohlräume, die Dichte und Festigkeit verringern, und das gelöste Aluminium schädigt die elektrische Leitfähigkeit erheblich – gerade die Eigenschaft, die erhalten werden soll. Wird die Prozesstemperatur zur Schonung der Keramik niedriger gehalten, verschmelzen die Pulver nicht vollständig und Poren bleiben zurück, die das Material schwächen. Frühere Versuche, das Problem zu lösen, nutzten Tricks wie Partikelbeschichtungen, zusätzliche Legierungszusätze oder aufwändige Nachbearbeitungsschritte, doch jede Lösung brachte neue Kompromisse bei Kosten, Leistung oder Komplexität mit sich.

Pressen mit Schall: der UAHP‑Ansatz

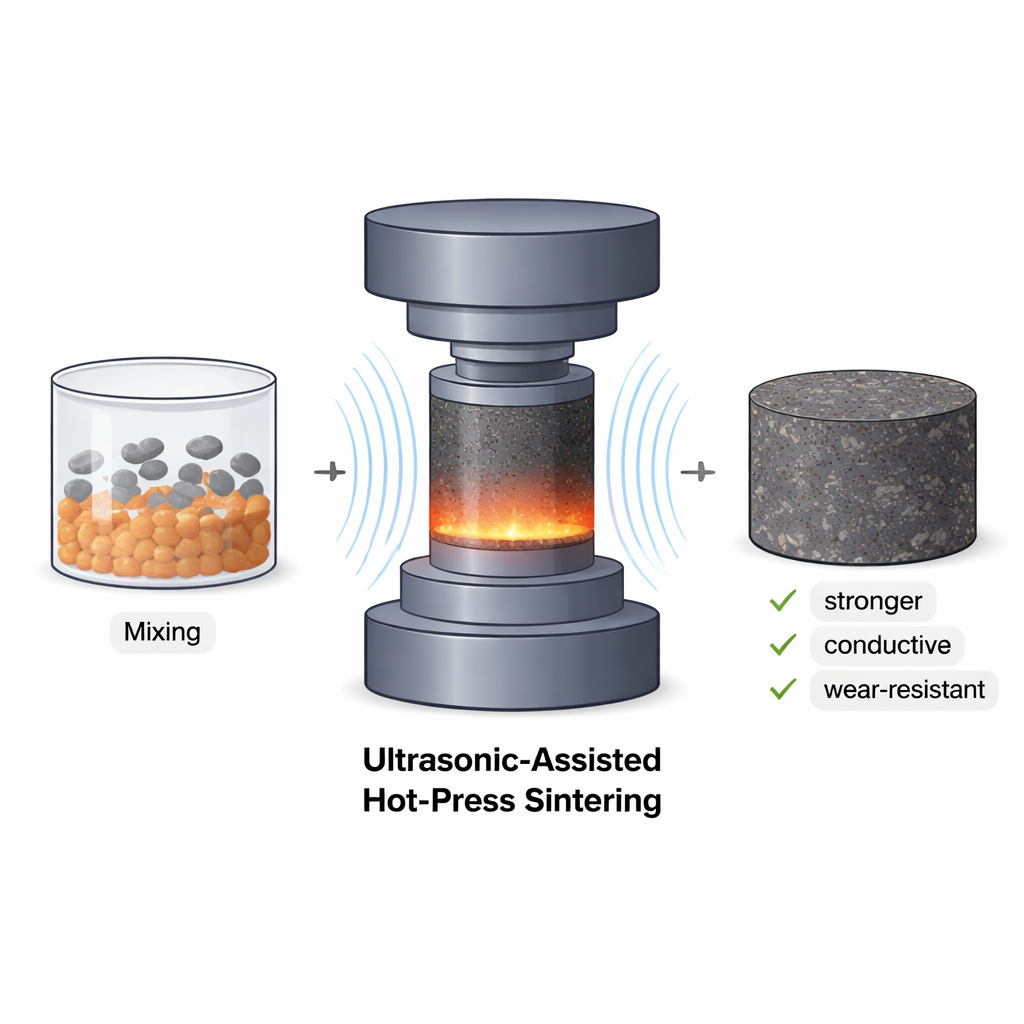

Um diesem Dilemma zu entkommen, entwickelten die Forschenden ein ultraschall‑unterstütztes Heißpresssystem (UAHP). Dabei werden Kupfer‑ und Ti₃AlC₂‑Pulver zunächst gemischt und gepresst und anschließend nur auf 750 °C erhitzt – etwa 100–110 °C niedriger als übliche Verfahren –, während hochfrequente Vibrationen durch das Grünling treten. Diese Vibrationen wirken wie ein mikroskopischer Hammer: Sie helfen dem Kupfer, sich zu verformen und um die Keramikpartikel herumzufließen, Poren zusammenzufallen und Bindungen zu fördern, ohne extreme Hitze zu benötigen. Sorgfältige Röntgen‑ und Elektronenmikroskopstudien zeigen, dass Ti₃AlC₂ großräumig intakt bleibt und nicht zersetzt. An der Grenzfläche bildet sich eine sehr dünne Reaktionsschicht aus leicht defektem Ti₃AlC₂, winzigen TiC‑Partikeln und einer Kupfer‑Titan‑Verbindung. Dieses nanoskalige „Lot“ verbindet die Phasen, ohne dass Aluminium in das Kupfer übertritt, wodurch die Leitfähigkeit erhalten bleibt.

Stärker, leichter und dennoch leitfähig

Proben mit unterschiedlichen Anteilen an Ti₃AlC₂ wurden hinsichtlich Dichte, Härte, Festigkeit, elektrischer Leitfähigkeit und Reibungsverhalten geprüft. Bis zu etwa 15 Volumenprozent Keramik erreichten die Verbunde mehr als 95 Prozent der theoretischen Dichte und zeigten einen deutlichen Sprung in Härte und Biegefestigkeit; die Streckgrenze stieg gegenüber reinem Kupfer um fast die Hälfte. Selbst bei höheren Keramikanteilen blieb die elektrische Leitfähigkeit deutlich besser als bei vergleichbaren Materialien, bei denen die Keramik zersetzt worden war. Da Ti₃AlC₂ leichter ist als Kupfer, reduzierte ein Zusatz von bis zu 30 Prozent Keramik die Gesamtdichte um mehr als ein Fünftel, was das Gewicht von Bauteilen wie Ladekontakten oder Sammelschienen verringern könnte. In Gleittestversuchen gegen eine Stahlkugel bildete die geschichtete Keramik schrittweise einen dünnen schmierähnlichen Film auf der Oberfläche, verringerte den Reibungskoeffizienten und senkte die Verschleißraten deutlich mit zunehmendem Keramikgehalt.

Was das für reale Geräte bedeutet

Für Nicht‑Fachleute lässt sich die Kernaussage so zusammenfassen: Das Team hat einen Weg gefunden, bei Kupferverbunden „beide Vorteile zu haben“: Durch den Einsatz von Schallwellen während des Heißpressens konnten sie eine schwer zu verdichtende Metall‑Keramik‑Mischung bei sicheren, niedrigeren Temperaturen verdichten, die Keramik stabil halten und das Kupfer hochleitfähig belassen. Das resultierende Material ist leichter, stärker, verschleißfester und nach wie vor ein exzellenter Wärme‑ und Stromleiter – Eigenschaften, die für Schnelllade‑Steckverbinder, Hochleistungs‑Schalter und kompakte Kühlsysteme sehr wünschenswert sind. Über dieses spezielle Cu–Ti₃AlC₂‑Rezept hinaus bietet die ultraschall‑unterstützte Heißpress‑Methode einen vielversprechenden Weg, auch andere fortschrittliche Metall‑Keramik‑Bauteile herzustellen, die sich zuvor nur schwer ohne Leistungsverluste sintern ließen.

Zitation: Zhou, S., Xiang, H., Fang, C. et al. Ultrasonic-assisted hot-press sintering of Cu-Ti₃AlC₂ composites. npj Adv. Manuf. 3, 7 (2026). https://doi.org/10.1038/s44334-026-00067-y

Schlüsselwörter: Kupferverbundwerkstoffe, Ultraschall‑Sintern, MAX‑Phasen‑Keramiken, Laden von Elektrofahrzeugen, verschleißfeste Leiter
