Theoretische Analyse vorgespannt ungleichwandiger rechteckiger stahlrohrgefüllter Betonsträger

Warum stärkere, leichtere Träger wichtig sind

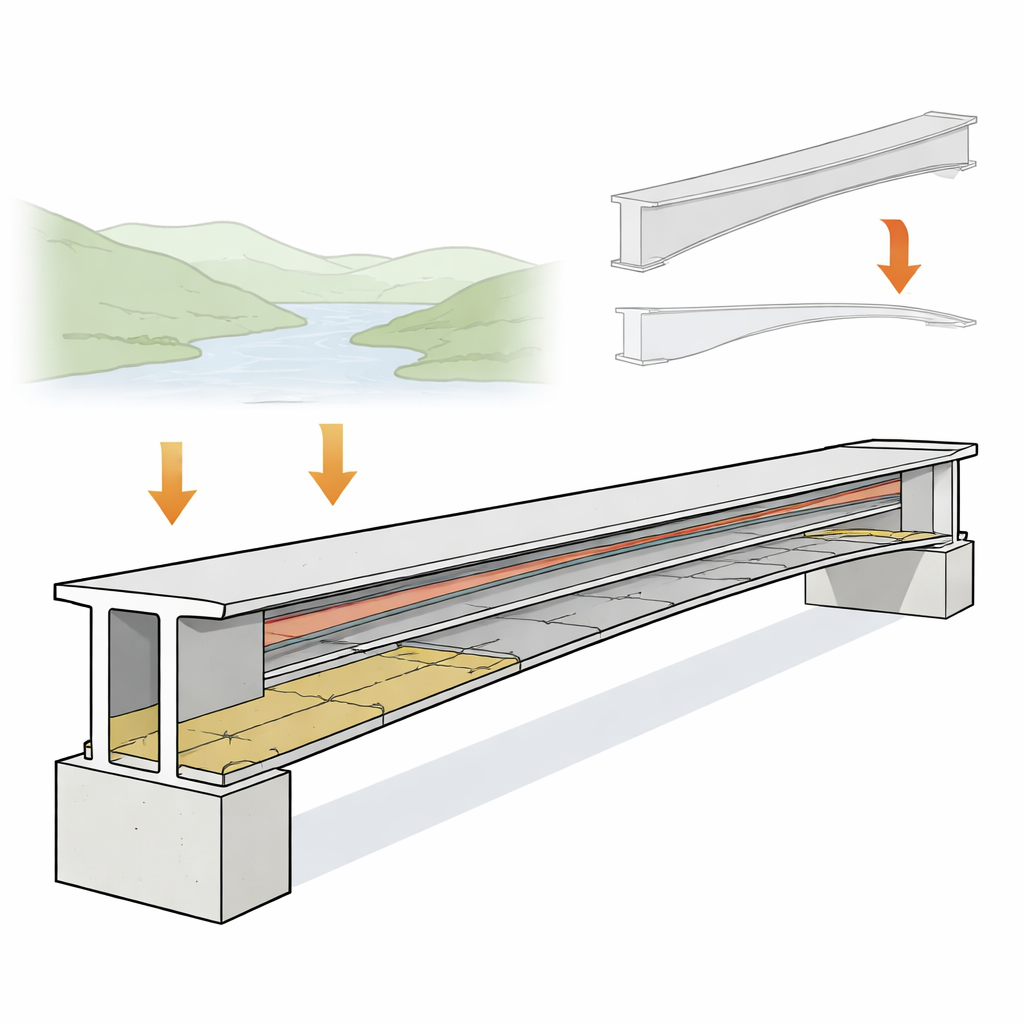

Moderne Brücken und großräumige Tragwerke müssen immer schwerere Verkehrslasten über breitere Täler und Flüsse führen und dabei Baukosten und Materialeinsatz im Griff behalten. Lange Träger neigen jedoch dazu, unter ihrem Eigengewicht und durch Verkehr durchzubiegen, was Ingenieure dazu veranlassen kann, mit zusätzlichem Stahl und Beton zu überdimensionieren. Diese Arbeit untersucht eine neue Trägerart, die Stahl, Beton und eingebaute Vorspannung kombiniert, sodass die Materialien effizienter zusammenwirken und die Konstruktionen steif und sicher bleiben, ohne übermäßig schwer zu werden.

Eine neue Kombination aus Stahl, Beton und eingebauter Vorspannung

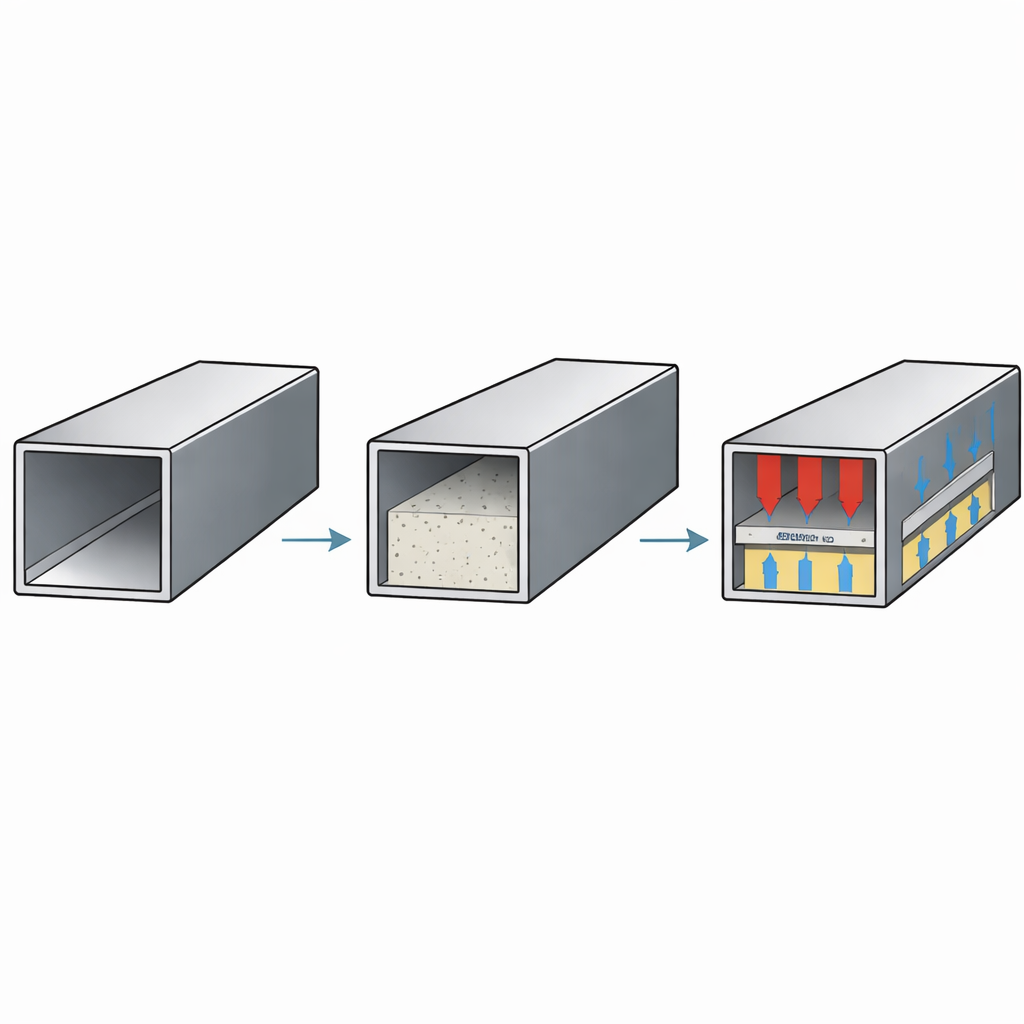

Die Forschenden konzentrieren sich auf einen Träger aus einem hohlrechteckigen Stahlkasten, dessen Wände nicht alle die gleiche Dicke aufweisen. Die Unterplatte ist dicker, die Oberplatte dünner, und die vertikalen Seiten sind relativ dünn. Der Hohlraum im unteren Teil des Kastens kann partiell oder vollständig mit Beton gefüllt werden. Innerhalb des Kastens werden Stahlstäbe vor dem Einsatz des Trägers vorgespannt; diese eingebaute Zugwirkung, Vorspannung genannt, bewirkt, dass sich der Träger leicht nach oben wölbt und ein großer Teil des Querschnitts in sanfte Druckbeanspruchung gerät. Ziel ist es, Rissbildung im Beton zu vermindern und das Auftreten bleibender Verformungen zu verzögern, wenn der Träger später durch Verkehr oder andere Lasten belastet wird.

Den neuen Träger erproben

Um das Verhalten dieses Hybridträgers zu verstehen, fertigte das Team zehn reale Träger mit einer Länge von drei Metern und prüfte sie. Alle hatten dieselbe äußere Stahlform, unterschieden sich jedoch in zwei zentralen Merkmalen: dem Grad der Betonfüllung des Kastens (leer, ein Drittel, die Hälfte, zwei Drittel und vollständig gefüllt) und dem Grad der Vorspannung (niedrig und hoch). Die Träger wurden in einer standardisierten Vierpunkt-Biegeversuchsanordnung beansprucht, die eine reine Momentenzone in der Mitte erzeugt und es den Forschenden ermöglicht, sich auf das Biegeverhalten statt auf Schub zu konzentrieren. Es wurden sorgfältig Durchbiegungen, der Beginn der Betonrissbildung, der Beginn des Fließens im Stahl und die Verteilung der Dehnungen über die Querschnittstiefe gemessen.

Was die Experimente zeigten

Die Messungen zeigten, dass Vorspannung sehr effektiv Risse zurückhält: Unter den getesteten Bedingungen verdoppelte sich die Last, bei der im Beton erste Risse auftraten, für einige Träger sogar mehr als das Doppelte. Eine größere Betonfüllung erhöhte im Allgemeinen die maximale Biegekapazität; in den Experimenten war die beste Leistung bei etwa zwei Drittel Füllung zu beobachten und ergab ungefähr 50 % mehr Tragfähigkeit als ein leerer Stahlkasten. Eine noch weitergehende Füllung verbesserte jedoch die Festigkeit unter Extremlasten nicht weiter; zusätzlicher Beton erhöht das Gewicht und kann reißen, sodass er nicht immer zusätzlichen Biegemomenten widerstehen kann. Die Versuche bestätigten außerdem, dass sich der Träger über seine Tiefe hinweg in einfacher, nahezu linearer Weise verformt, selbst wenn Teile von Stahl und Beton zu fließen beginnen, was die Anwendung klassischer Balkentheorie für die Bemessung stützt.

Von Versuchsdaten zu Bemessungsformeln

Aufbauend auf den Experimenten entwickelten die Autorinnen und Autoren mathematische Ausdrücke, die zwei für Planer wichtige Größen vorhersagen: das Rissmoment (das Biegemoment, bei dem der Beton erstmals rissig wird) und das ultimative Moment (das größtmögliche Biegemoment, das der Träger aushält). Diese Formeln berücksichtigen die Geometrie des Querschnitts, die Festigkeiten von Stahl und Beton, das Vorspannungsniveau und den Füllungsgrad des Kastens. Sie wurden sowohl mit den physischen Tests als auch mit detaillierten Computersimulationen verglichen und zeigten im Mittel eine sehr gute Übereinstimmung. Mit diesen Werkzeugen können Ingenieure die Betonfüllung und Vorspannung auf dem Reißbrett kontinuierlich variieren, statt sich nur auf diskrete getestete Fälle zu stützen, um Kombinationen zu finden, die Leistung maximieren oder Material einsparen.

Den optimalen Bereich für Betonfüllung und Vorspannung finden

Die Analyse offenbart einige klare Richtlinien. Solange die Betonfüllung unter etwa 60 % der inneren Tiefe bleibt, sollte der Beton bei normaler Beanspruchung bei Trägern ähnlich denen der Studie unverrissen bleiben. Darüber hinaus kann eine weitere Füllung tatsächlich den Risswiderstand verringern, obwohl sie weiterhin Gewicht hinzufügt. Wenn der Beitrag innerer Platten zur Vereinfachung vernachlässigt wird, sagt die Theorie voraus, dass die ultimative Biegefestigkeit bei einem Füllverhältnis von etwa 41 % ein Maximum erreicht, was zeigt, dass eine optimale mittlere Betonmenge besteht statt der Regel „mehr ist besser“. Vorspannung erhöht weiterhin das Rissmoment, beeinflusst unter den spezifischen Versuchsbedingungen jedoch nicht wesentlich die ultimative Tragfähigkeit, da die Vorspannstäbe selbst zuerst ihre Grenzen erreichen. Der Einsatz stärkerer Zugglieder in künftigen Entwürfen könnte den Nutzen der Vorspannung auch in den Extremlastbereich verlängern.

Was das für künftige Brücken bedeutet

Für die Leserinnen und Leser ist die Kernbotschaft: Durch eine sorgfältige Abstimmung von Betonfüllung im geformten Stahlkasten und der Vorspannkraft der inneren Stahlstäbe können Ingenieure Träger schaffen, die Durchbiegung und Rissbildung deutlich besser widerstehen, ohne einfach an Masse zuzulegen. Die Studie liefert bemessungsreife Formeln, die sichere Bereiche der Betonfüllung aufzeigen und darstellen, wie viel Vorspannung sinnvoll ist. Praktisch bedeutet das, dass großräumige Brücken und ähnliche Konstruktionen leichter, materialeffizienter und langlebiger werden können, während sie weiterhin strenge Anforderungen an Sicherheit und Gebrauchstauglichkeit erfüllen.
