Graphen-integrierte Mikroröhren-Whispering-Gallery-Resonatoren für polarisationsempfindliche optische Modulation und Photodetektion

Licht und Elektronik arbeiten zusammen

Moderne Technologien wie Rechenzentren, 5G-Netze und künstliche Intelligenz müssen große Datenmengen schnell und energieeffizient bewegen. Licht eignet sich hervorragend, um Informationen über lange Strecken zu übertragen, während Elektronik besser im Verarbeiten ist. Diese Arbeit untersucht eine neue Art winziger Bauelemente, die Licht- und elektrische Signale auf einem Chip enger koppeln und so schnellere, kleinere und energieeffizientere Kommunikationshardware für künftige Computer und Netzwerke versprechen.

Winzige Röhren, die Licht einfangen

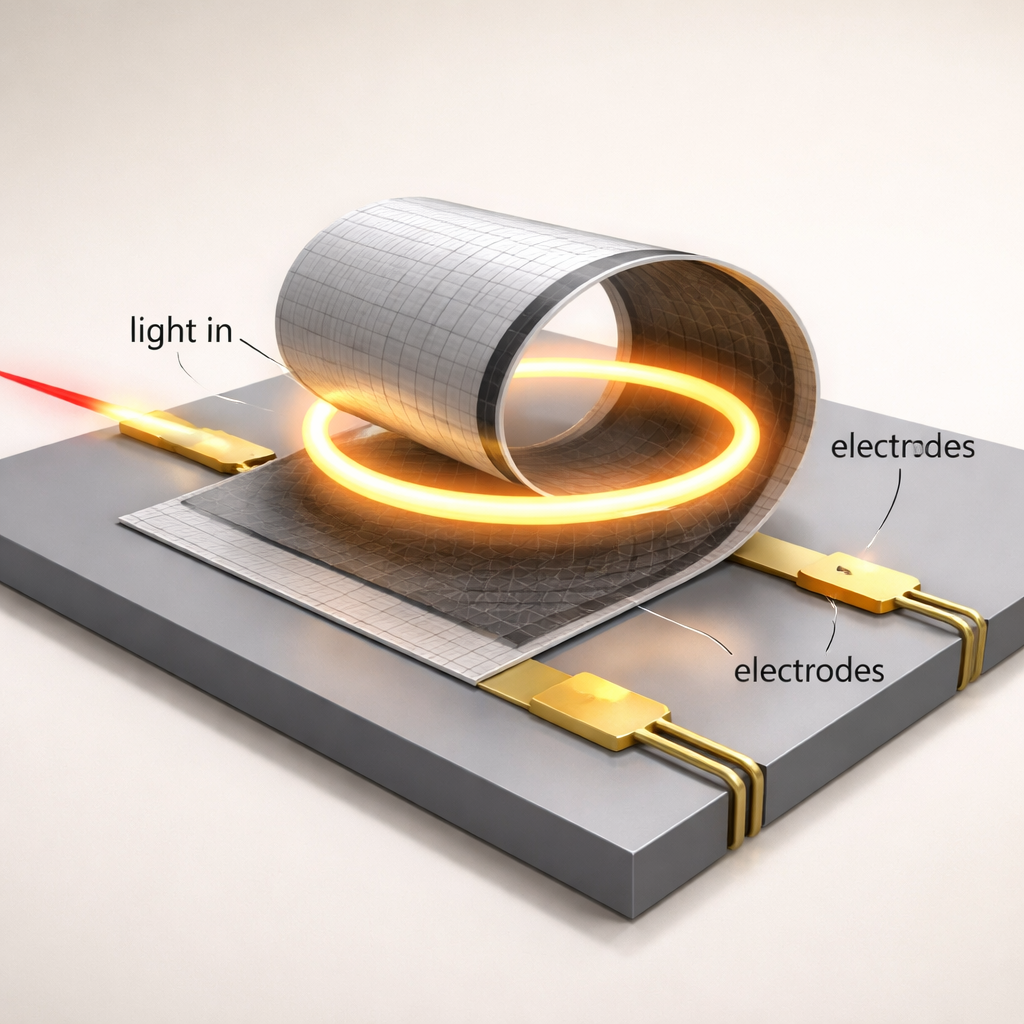

Anstatt flacher Ringe oder gerader Kanäle in einem Chip zu verwenden, bauen die Forschenden hohle Mikroröhren aus ultradünnen Schichten Siliziumnitrids, einem Material, das in der Photonik bereits weit verbreitet ist. Diese Röhren wirken wie miniature „Whispering Galleries“ für Licht: Sobald Licht eintritt, zirkuliert es vielfach um die Röhrenwand und verstärkt so seine Wechselwirkung mit dem Material stark. Einzigartig ist, dass die Röhren nicht durch Stapeln und Ätzen entstehen, sondern durch einen Selbstaufrollprozess. Sorgfältig eingebrachte innere Spannungen lassen flache Nanomembranen von selbst zu gleichmäßigen Röhren über die gesamte Waferfläche aufrollen, wodurch Tausende identischer Bauelemente mit sehr kleiner Fläche gleichzeitig hergestellt werden können.

Die Form der Röhre optimieren, um Licht besser zu speichern

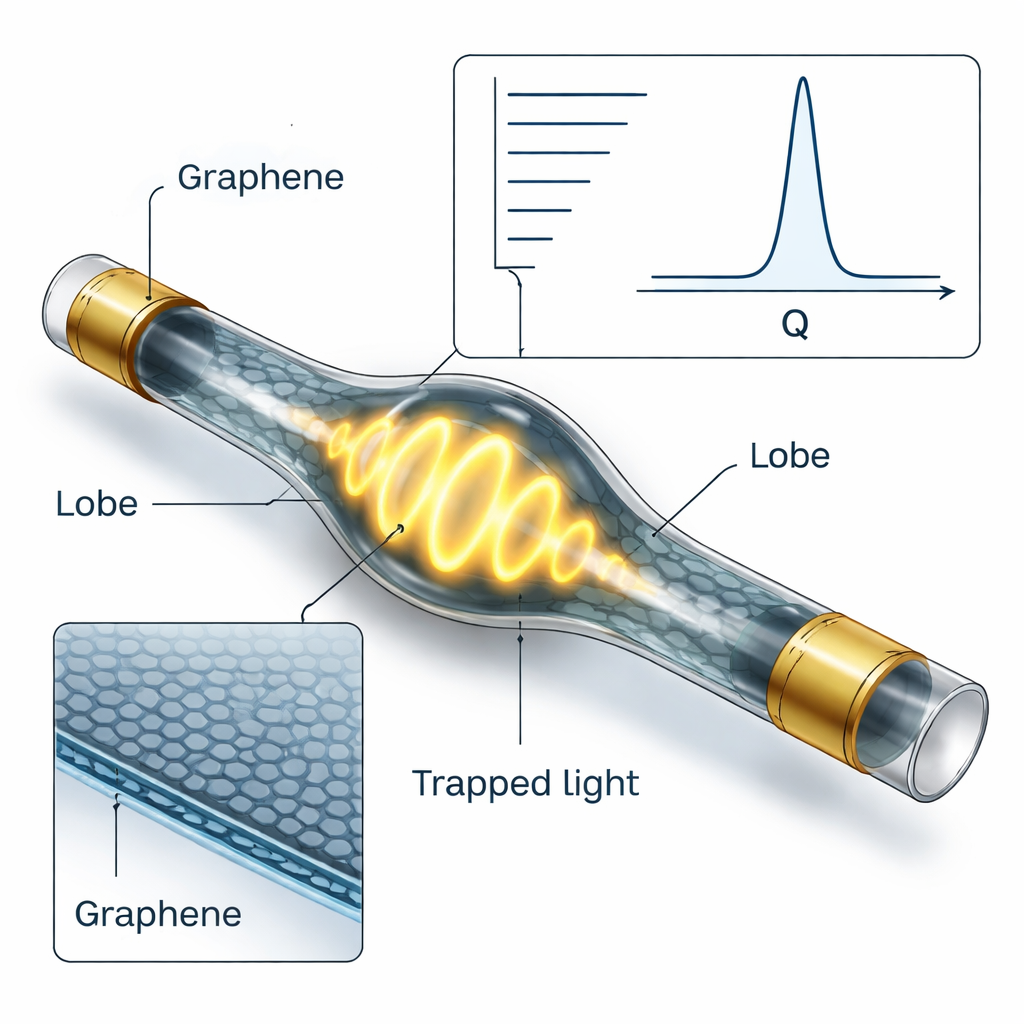

Eine zentrale Innovation ist, dass die Röhren entlang ihrer Länge nicht perfekt gleichförmig sind. Das Team fügt absichtlich eine sanfte „Lobus“- oder Wulstform in die Röhre ein. Diese subtile Änderung verändert lokal, wie stark das Licht das Material wahrnimmt, und wirkt wie eine gekrümmte Potentiallandschaft für die Lichtwellen. Dadurch kann Licht nicht frei entlang der Röhrenachse entweichen, sondern bildet stattdessen eine Reihe diskreter stehender Muster, ähnlich den quantisierten Energiezuständen von Elektronen in einem Atom. Dieses Design reduziert Energieverluste deutlich und erhöht den Qualitätsfaktor des Resonators, ein Maß dafür, wie lange Licht gespeichert wird. Experimente zeigen, dass gelobte Röhren Qualitätsfaktoren über 3000 erreichen können, deutlich höher als ähnliche Mikroröhren ohne diese Struktur.

Graphen als empfindliche elektrische Sonde

Um das gefangene Licht in ein elektrisches Signal zu verwandeln, beschichten die Forschenden die Innenwand der Siliziumnitridröhre mit einer atomdünnen Graphenschicht und verbinden diese mit Metallelektroden. Graphen absorbiert nur einen kleinen Bruchteil des zirkulierenden Lichts, zerstört also nicht die Resonanz, ist aber sehr effizient darin, das absorbierte Licht in bewegliche Ladungsträger umzuwandeln. Durch die Anpassung der Länge des Graphenabschnitts entlang der Röhre können sie den Kompromiss zwischen der Erhaltung scharfer optischer Resonanzen und dem Einfangen eines starken elektrischen Signals einstellen. Bei optimierter Länge erreicht das Bauelement sowohl einen respektablen Qualitätsfaktor von etwa 2000 als auch eine hohe Photoempfindlichkeit von rund 2,8 Ampere pro Watt, das heißt: eine geringe Lichtmenge kann einen relativ großen Strom erzeugen.

Die Richtungsabhängigkeit des Lichts erkennen

Die aufgerollte Geometrie bricht die einfache Symmetrie einer flachen Schicht und lässt die Röhre unterschiedlich auf Licht je nach Polarisation reagieren — der Richtung, in der das elektrische Feld schwingt. Licht, dessen elektrisches Feld entlang der Röhrenachse verläuft, koppelt stark in die Whispering-Gallery-Moden und interagiert effizient mit Graphen, wodurch starke optische Peeks und große Ströme entstehen. Quer zur Röhre polarisiertes Licht koppelt hingegen schlecht und erzeugt ein deutlich schwächeres Signal. Messungen und Simulationen zeigen Polarisationsverhältnisse von mehrerenfachen zwischen diesen Fällen; der Effekt kann noch stärker werden, wenn der einfallende Strahl stark fokussiert ist. Diese eingebaute Polarisationssensitivität könnte es dem gleichen Bauelement erlauben, nicht nur die Helligkeit des Lichts zu detektieren, sondern auch seine Ausrichtung.

Eine Plattform für künftige lichtbasierte Chips

Insgesamt zeigt die Arbeit, dass selbstaufgerollte Mikroröhrenresonatoren aus standardmäßigen Chipmaterialien in Kombination mit Graphen Licht effizient speichern, in elektrische Signale umwandeln und dessen Polarisation unterscheiden können — alles in einer kompakten dreidimensionalen Struktur. Für Nichtfachleute lautet die Erkenntnis, dass dies ein leistungsfähiger neuer Baustein für optische Schaltkreise auf einem Chip ist und potenziell schnellere Datenverbindungen, intelligentere Sensoren und kompaktere photonisch-elektronische Systeme ermöglicht, die weniger Energie verbrauchen und gleichzeitig wachsende Informationsströme bewältigen können.
