通过调控Pb偏心畸变实现二维卤化物钙钛矿的白光发射

用更聪明的晶体点亮家庭

现代白光LED通常需要将多种材料混合使用，这会浪费能量并限制光色的自然度。本研究考察了一类特殊的层状晶体——二维卤化物钙钛矿，它们可以单独发出白光。通过研究晶体内微小构件如何位移和畸变，作者展示了如何使其发光更高效且更可控——这些知识有助于设计更简单、更明亮、更丰富色彩的照明与显示技术。

像俱乐部三明治一样堆叠的平板晶体

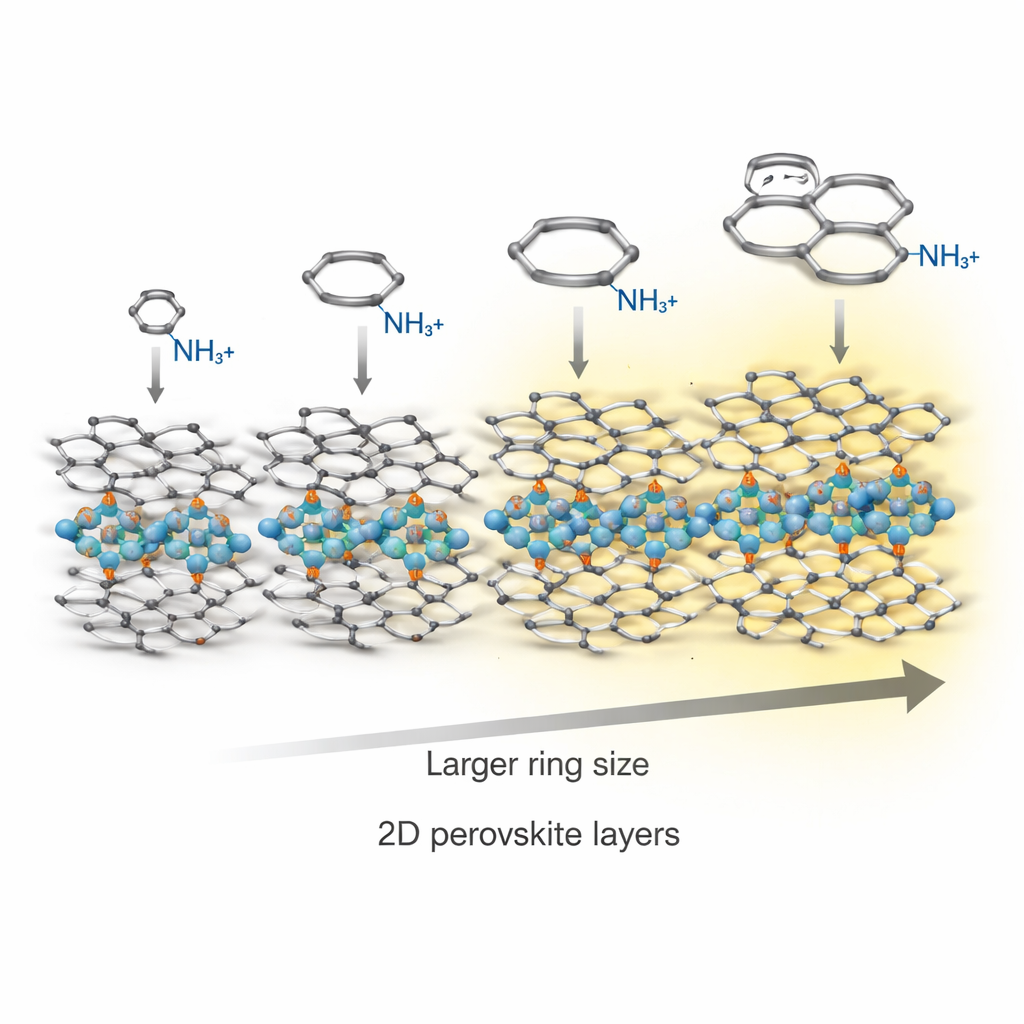

二维卤化物钙钛矿由重复的片层构成：携带电荷的无机层与起到间隔和保护作用的有机分子交替出现。在本文中，无机层由铅和溴原子构成的八面体网络组成，有机部分由带有NH3+基团的环状分子（小碳环）构成。这些片层堆叠成天然的“量子阱”，强烈束缚被光激发的电子—空穴对（即激子）。由于有机层具有疏水性，这些二维晶体比三维同类更稳定，使其在实际器件如LED和光电探测器中更具前景。论文关注的核心问题是：有机环的细微变化如何重塑无机层，从而控制晶体的发光特性。

被“困住”的光如何产生宽谱白光

许多二维铅溴钙钛矿表现出宽带、近白光的发射，这并非来自单纯的带边复合，而是来自自陷激子。通俗地讲，激子形成时会使周围晶格发生畸变，陷入自身局域的“坑”中并被困住，随后在这里释放光。这种自陷由电子与晶格振动（声子）之间的强耦合驱动。此前科学界对哪种结构畸变更为关键存在分歧：是相邻八面体的面外倾斜，还是铅原子在其八面体中心偏离所导致的畸变（类似Jahn–Teller效应，与铅的孤对电子有关）。通过制备一系列仅在有机环大小（从三到六个碳）上不同的晶体，作者能够干净地调控结构并观察发光的响应。

环尺寸微妙地推动原子离心

利用X射线衍射，团队绘制了随着有机环增大无机网络如何弯曲和伸展的图谱。较大的环使NH3+基团更深入地推入八面体之间的空隙，改变了氢键和八面体的嚙合方式。有些看似违反直觉的是，随着环尺寸增加，八面体的整体面外倾斜减小，但铅原子在其溴笼中变得更明显地偏离中心。这种偏心增强了铅孤对电子的活性并加强了短程电子—声子相互作用。光致发光谱表明，较大环的晶体具有更强的宽带低能发射，归因于自陷激子，并且吸收与发射间的能量差增大，表明激子局域化更深。

实时观测振动与畸变

为了将结构、振动与发光联系起来，研究者进行了温度依赖的光致发光、飞秒瞬态吸收和拉曼光谱测量。他们为所有样品提取到较大的Huang–Rhys因子——这是强电子—声子耦合的量度，其中最大值出现在含最大环的晶体中。超快测量揭示，在自陷激子吸收的光谱区间内，伴随生成的相干晶格振动被激发，表明特定声子模式主动参与这些被困态的形成。傅里叶分析与拉曼数据显示，随着环增大，被激活声子的类型与能量发生变化，且这些由振动驱动的信号振幅增大，再次指向耦合增强。令人意外的是，对声子去相干和拉曼线宽的分析表明，耦合更强的晶体并非“更软”；实际上，较大环通过位阻限制运动，使晶格更为刚性且更接近谐性。

从计算看更深的陷阱

第一性原理计算补全了这一图景。当人为以Jahn–Teller类方式扭曲铅—溴八面体时，计算得到的电子和空穴密度在畸变区域周围收缩，确认了自陷激子的形成。构型坐标图显示，随着环尺寸增大，自陷带来的能量收益和晶格形变能都增大，同时发射能量向低能移动。这意味着激子掉入更深的局域势阱并且更难逃逸，从而使宽谱白光发射更为稳定。综合实验与理论结果表明，在这些二维钙钛矿中，控制自陷激子发射的关键旋钮是铅的离心偏移，而非简单的八面体倾斜或整体的软硬性。

这对未来白光LED意味着什么

对非专业读者而言，主要结论是：这些层状晶体中原子的精确位置与位移——尤其是铅原子偏离中心的程度——在很大程度上决定了它们发白光的效率。通过精心选择并设计周围的有机分子，工程师可以调控这种偏心畸变，从而在不额外添加荧光粉或复杂器件结构的情况下调节宽谱、稳定的白光发射强度。这一见解为基于二维钙钛矿设计更简单、更高效的白光LED及其他发光器件提供了实用路线图，利用原子尺度的结构“旋钮”替代盲目的化学尝试。

引用: Zhang, Y., Guo, Y., Feng, M. et al. Regulating Pb off-centering distortion for white-light emission in 2D halide perovskites. Nat Commun 17, 1833 (2026). https://doi.org/10.1038/s41467-026-68545-7

关键词: 二维卤化物钙钛矿, 白光发射, 自陷激子, 电子—声子耦合, Jahn-Teller畸变
