Arayüzsel çarpma yükü aktarım mekanizması üzerine deneysel ve sayısal çalışma

Mermi içindeki şokun neden önemi var

Hardenmiş bir bomba beton veya kayaya çarptığında şiddet yalnızca yüzeyde gerçekleşmez. Güçlü şok dalgaları merminin metal gövdesi ve içinde bulunan, ne zaman patlayacağına karar veren küçük ama kritik fitil gibi iç bileşenler boyunca hızla ilerler. Bu iç şoklar yanlış anlaşıldığında fitil erken, geç veya hiç tetiklenmeyebilir. Bu çalışma, çarpma kuvvetlerinin merminin farklı parçaları arasındaki eklemler boyunca nasıl yayıldığını inceliyor ve mühendislerin bu gizli yükleri daha doğru tahmin edebilmesini sağlayarak modern nüfuz edici mühimmatın hem daha etkili hem de daha güvenilir olmasına yardımcı olabilecek yöntemler gösteriyor.

Çarpmanın gizli yolculukları

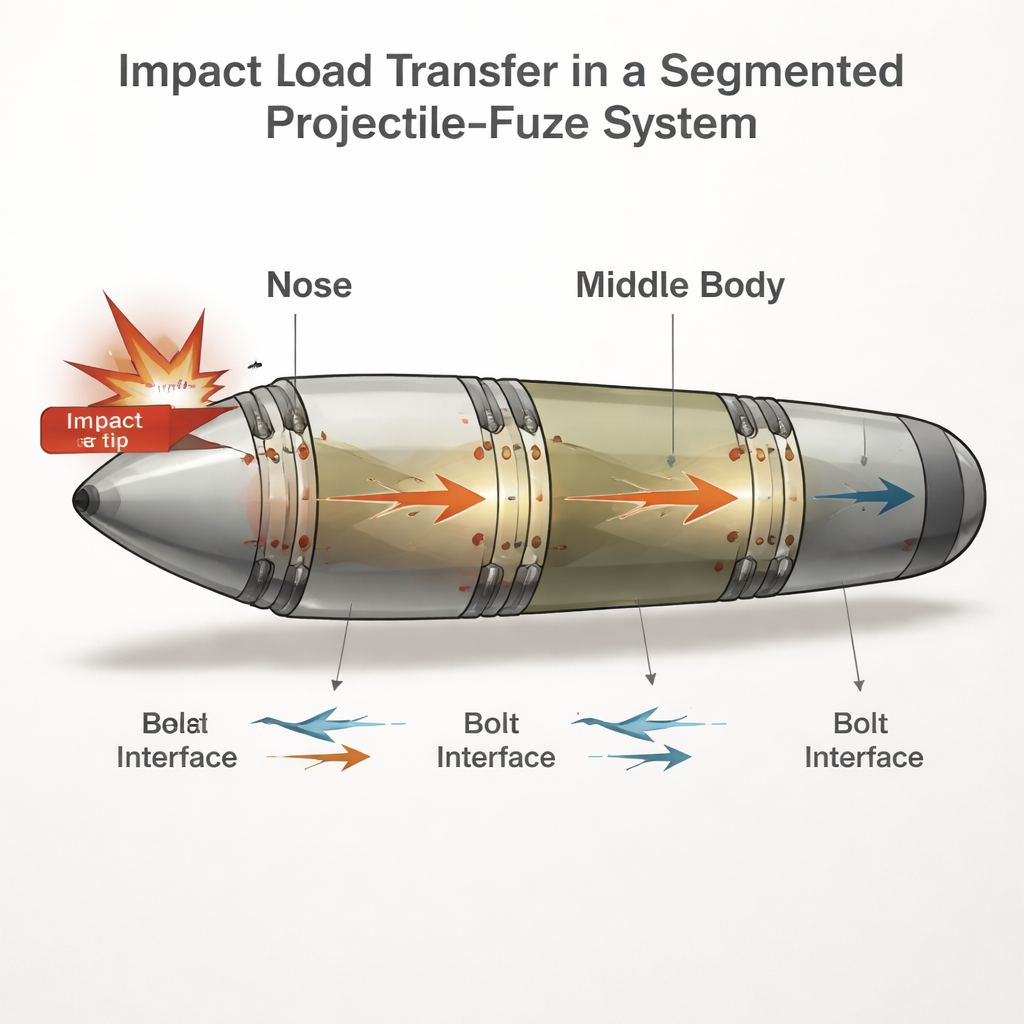

Mermiler hızlandıkça ve hedefler daha karmaşık hale geldikçe nüfuz sırasında oluşan kuvvetler daha yoğun ve karmaşık oldu. İlk temas anındaki kısa ama güçlü bir şok, mermi hedef içinde yavaşlarken ortaya çıkan güçlü eylemsel kuvvetlerle izlenir. Bu kuvvetler geniş frekans karışımlarına sahiptir ve metali doğrudan düz bir çizgide geçmezler. Bunun yerine, her mekanik eklem—örneğin dişli bağlantılar, flanşlar ve cıvatalar—boy ve fitil montajı arasındaki her noktada dalgaları yansıtır, dağıtır ve kısmen soğurur. Bağlantı mükemmel derecede rijit değildir ve mikroskobik pürüzlülük ile malzeme farklılıkları, son olarak ivmeölçer gibi hassas bileşenlere ulaşan şok sinyalini dramatik biçimde yeniden şekillendirebilir.

Kontrollü çekiç darbeleriyle kuvvetleri yoklama

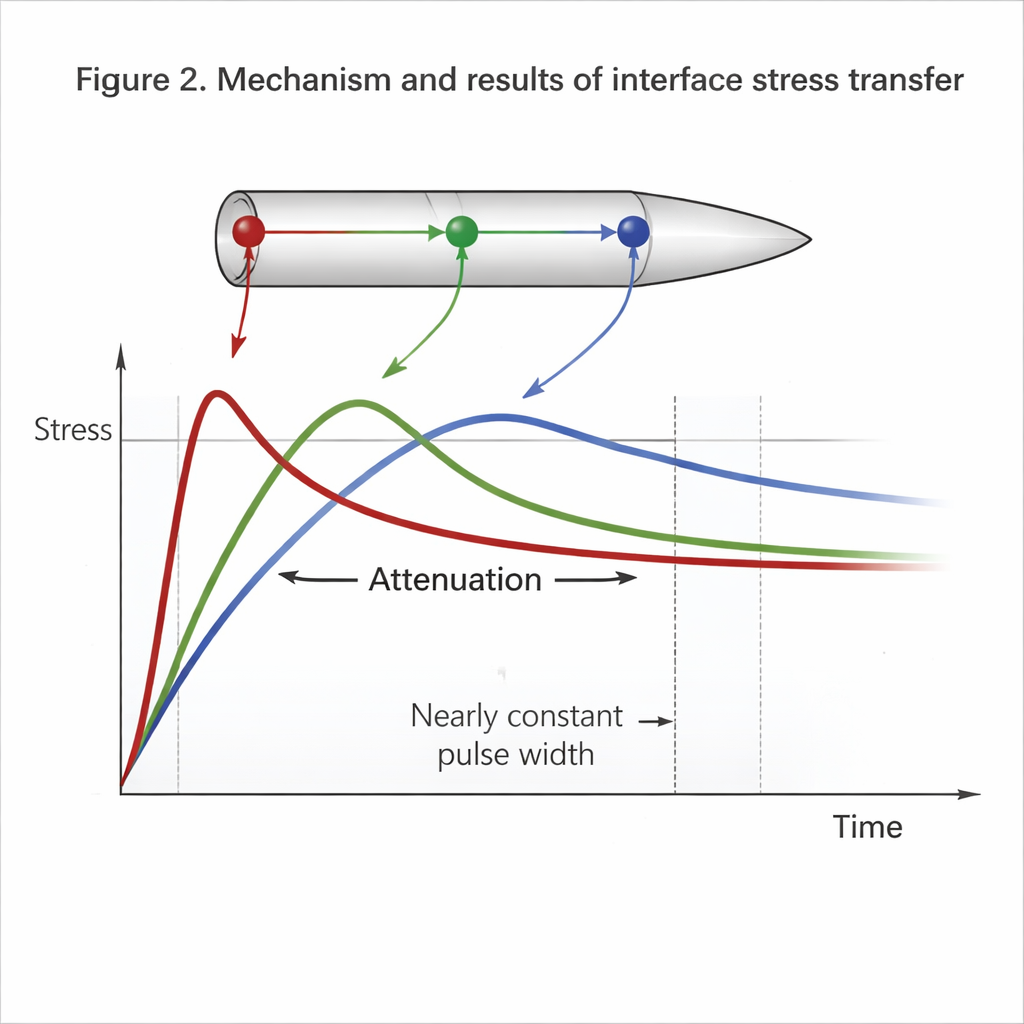

Bu iç kuvvetlerin gerçekte nasıl davrandığını görmek için araştırmacılar, burun, orta gövde ve taban olmak üzere birbirine cıvatalarla bağlanmış üç parçadan oluşan ölçeklenmiş bir mermi modeli inşa ettiler ve iki ana arayüz yarattılar. Özel bir darbe çekiçi ve veri toplama sistemi kullanarak modelin önüne darbeler uygulandı ve birkaç konumdaki gerinim ölçerler zamanla gerilmenin nasıl değiştiğini kaydetti. Deneyi kademeli olarak daha güçlü çekiç darbeleriyle üç kez tekrarlayarak gerilme dalgalarının her arayüzü nasıl geçtiğini gözlemlediler. Her sensördeki zirve gerilme girdiye yaklaşık orantılı olarak büyüdü; bu da sistemin uniform davrandığını gösteriyordu, ancak dişli bağlantılardan geçerken gerilme genliğinin belirgin şekilde azaldığı görüldü. İlginç biçimde, ilk büyük gerilme dalgasının keskinliği ya da darbe genişliği bölümden bölüme çok az değişti; bu da arayüzlerin esas olarak genliği azaltıp darbeyi zaman içinde ciddi şekilde genişletmediğini düşündürüyor.

Karmaşık yapıyı taklit eden basit bir model kurmak

Her cıvata dişini üç boyutta modellemek yerine—ki bu bilgisayar zamanında çok maliyetli olurdu—yazarlar mermi-fitil montajını eşdeğer bir çok-kütleli, çok-yaylı sistem olarak ele aldılar. Bu modelde merminin ve fitilin farklı parçaları, gerçek eklemlerin yerini tutan etkin sertlik ve sönümleme değerleriyle bağlı toplanmış kütleler haline geldi. MATLAB’daki sistem tanımlama araçlarını kullanarak, her arayüzde ölçülen giriş ve çıkış gerilme zaman serilerini gelen yükü çıkış tepkisine bağlayan kompakt bir formül olan transfer fonksiyonunu tahmin eden matematiksel bir prosedüre beslediler. Sabit sayıda kutup ve sıfır içeren ortaya çıkan modeller, belirleme katsayıları tipik olarak 0.75’in üzerinde ve 0.92’ye kadar çıkan değerlerle ölçülen gerilme eğrilerini yeniden üretti; bu da basitleştirilmiş temsilin gerçek davranışın büyük bölümünü yakaladığını gösteriyor.

Detaylı simülasyonlarla modeli kontrol etme

Bu kompakt transfer modellerinin laboratuvar çekiç testlerinin ötesinde geçerli olup olmadığını sınamak için ekip, merminin rafine edilmiş bir sonlu eleman simülasyonunu oluşturdu. İnce geometrik detayları sadeleştirdiler ancak ana şekil ve bağlantıları korudular ve burunda plastik deformasyonu ele almak için gelişmiş malzeme tanımları kullandılar. Farklı hızlarda çarpma simülasyonları yaptıklarında, sayısal olarak öngörülen gerilme geçmişlerini aynı arayüz konumlarındaki transfer fonksiyonlarının tahminleriyle karşılaştırdılar. Tam dalga formları nokta nokta birebir uymasa da, ilk sıkıştırma ve çekme dalgalarının zirveleri ve darbe genişlikleri ile en kuvvetli frekans tepeleri gibi temel mühendislik özellikleri yaklaşık yüzde 15 içinde uyum gösterdi. Bu doğruluk seviyesi, elastoplastik tepki modelleri için yaygın tasarım kriterlerini karşılıyor.

Daha güvenli, daha akıllı fitiller için ne anlama geliyor

Bir uzman olmayan için ana mesaj, yazarların karışık ve tahmin edilmesi güç bir iç şok ortamını yönetilebilir bir dizi basit modele dönüştürdükleri. Çalışmaları, hedefli deneyler ve sayısal simülasyonları birleştirerek çarpma kuvvetlerinin fitile ulaşmadan önce mermi içindeki eklemler tarafından nasıl filtrelendiğini ve azaltıldığını tanımlamanın yolunu gösteriyor. Zirve yükleri ve darbe genişliklerini güvenilir şekilde öngörebilen transfer modelleri sayesinde tasarımcılar fitil eşiklerini ve yapıyı daha iyi ayarlayabilir; bu da yanlış ateşleme riskini azaltır ve mikroskobik her detayı simüle etmeden nüfuz edici mühimmatın etkinliğini artırır.

Atıf: Hao, JC., Cui, SK., Ma, GS. et al. Experimental and numerical study on interfacial impact load transfer mechanism. Sci Rep 16, 5282 (2026). https://doi.org/10.1038/s41598-026-36273-z

Anahtar kelimeler: çarpma yükü aktarımı, mühimmat fitili, gerilme dalgaları, sonlu eleman simülasyonu, sistem tanımlama
