Çoklu hasar ilerleme mekanizmalarına dayalı involüt dişlilerin dinamik modellenmesi ve deneysel doğrulaması

Dişlilerin sağlığı neden önemli

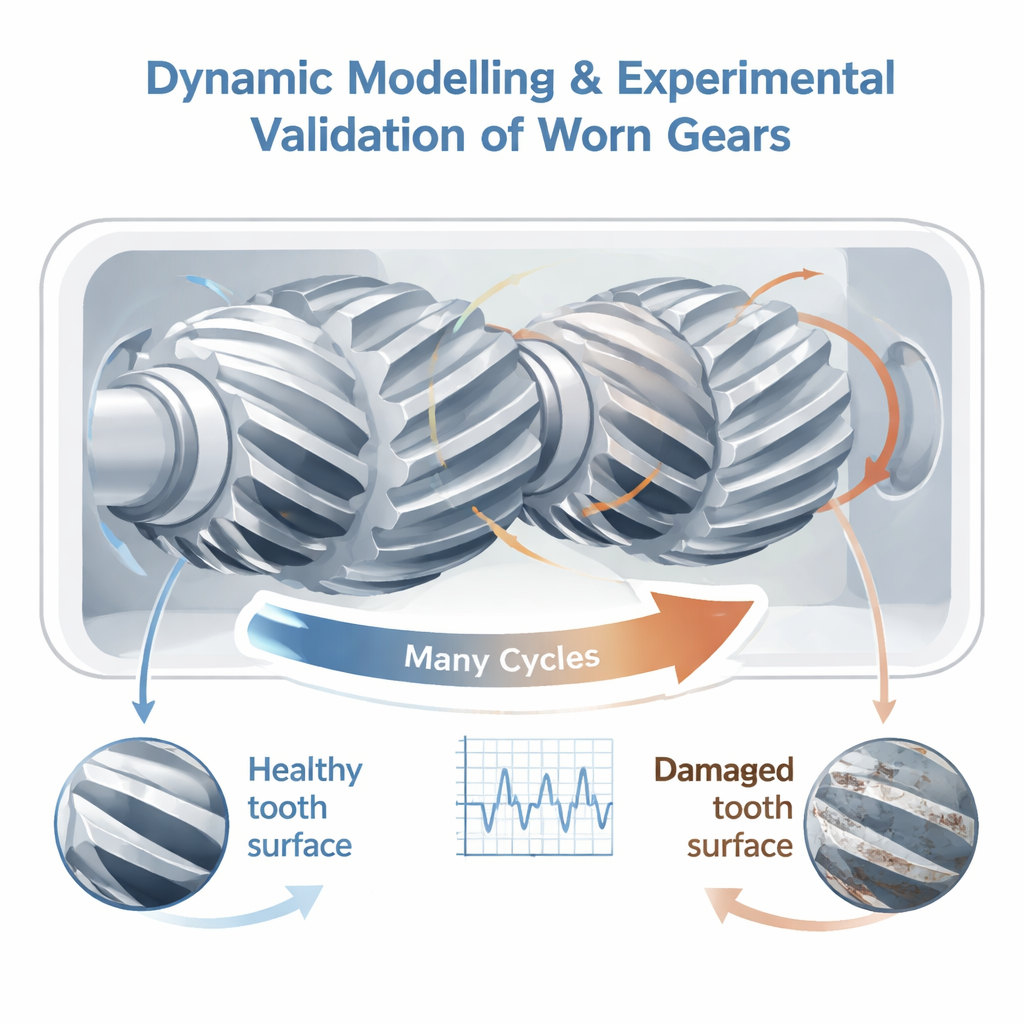

Otomobil şanzımanlarından rüzgâr türbinlerine ve uçak motorlarına kadar dişliler modern teknolojinin sessizce dönmesini sağlar. Ancak bu metal dişler milyonlarca çevrim boyunca çalıştıkça yüzeyleri yavaşça aşınır, çukurlar oluşur ve çatlaklar gelişir. Bu hasar, dişlilerin titreşim davranışını, gürültü düzeyini ve arızaya ne kadar yakın olduklarını değiştirir. Bu çalışma, mühendislerin sorunları daha erken tespit etmesine, daha dayanıklı dişli setleri tasarlamasına ve maliyetli arızalardan kaçınmasına imkân veren, bu değişiklikleri modelleyip ölçmeye yönelik yeni bir yöntem geliştirir.

Dişlilerin nasıl yorulduğu

Dişliler birbirleriyle düzgün yuvarlanacak şekilde tasarlanır, ancak gerçekte temas alanının çoğunda hafif kayma meydana gelir. Yüksek yükler altında bu tekrar eden kayma yüzeyden küçük metal parçacıklarını sürükler ve koparır. Zamanla sığ çukurlar oluşur ve büyür; bu sürece çukurlaşma (pitting) denir. Yazarlar klasik aşınma yasalarını kaba yüzeylerin matematiksel tanımıyla birleştirerek her temas noktasında aşınmanın ne kadar derin olacağını ve pürüzlülüğün milyonlarca devrinde nasıl evrileceğini öngörürler. Ayrıca çukurları, boyut ve yoğunlukları hafiften şiddetliye doğru artan rastlantısal dağılımlı hasar bölgeleri olarak ele alırlar; bu, mikroskop altında görülenlerle yakından eşleşir.

Hasar görmüş dişlerden değişen rijitliğe

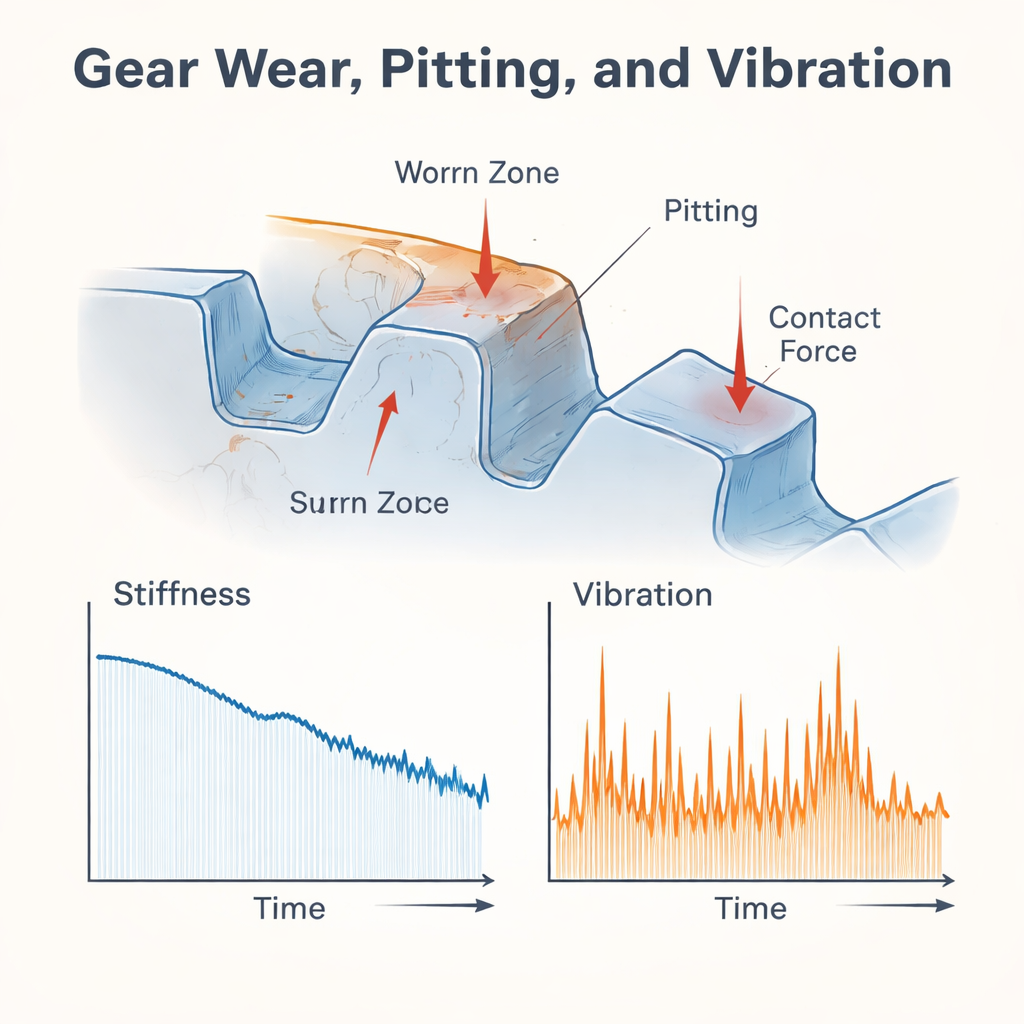

Bir dişten metal kaybolduğunda şekli, kalınlığı ve temas alanı değişir. Bu, dişin partneriyle geçiş sırasında bükülme ve sıkışmaya karşı koyma yeteneği yani rijitliğini etkiler. Araştırmacılar her bir helis dişliyi çok sayıda ince dilime ayırır ve temas rijitliğinin, bükülme, kesme ve eksenel sıkışmanın genel “eşleşme rijitliğine” nasıl katkıda bulunduğunu hesaplarlar. Yüzey pürüzlülüğünün, dişler arasındaki sürtünmenin ve aşınmış veya çukurlaşmış bölgelerdeki eksik malzemenin etkilerini de dahil ederler. Aşınma derinleştikçe ve çukurlar yayıldıkça ortalama rijitlik düşer ve özellikle temas hattı doğrudan bir çukur bölgesinden geçtiğinde dalgalanmalar büyür.

Hasar büyürken titreşimleri izlemek

Daha düşük ve daha düzensiz rijitlik, bir şanzımanın titreşim davranışını değiştirir. Elde ettikleri rijitlik sonuçlarını kullanarak ekip, her bir dişlinin birden fazla yönde hareket edip dönerek titreşebildiği eksiksiz bir dinamik model oluşturur. Ardından denklemleri bilgisayarda adım adım çözerler. Sağlam bir durumdan başlayarak, dişliler ilk aşınma, erken çukurlaşma, orta düzey çukurlaşma ve nihayet şiddetli hasar aşamalarından geçerken titreşim sinyalinin nasıl değiştiğini izlerler. Zaman izleri artan titreşim zirvelerini gösterir; frekans grafikleri ana eşleşme tonunun etrafında küçük ek zirveler—yan bantlar—ortaya koyar; faz diyagramları giderek daha düzensiz hale gelir ve daha karmaşık, daha az kararlı hareketi işaret eder.

Modeli teste sokmak

Teorilerinin gerçeklikle uyumlu olup olmadığını görmek için yazarlar gerçek bir helis şanzımanla donatılmış bir test düzeninde deneyler yaparlar. Hem sağlam dişliler hem de kontrollü aşınma ve çukurlaşmaya maruz bırakılmış dişliler için titreşim ölçerler. Kaydedilen sinyaller modelin öngördüğü aynı temel kalıpları gösterir: her hasarlı dişle ilişkilendirilen güçlenmiş titreşim ve frekans spektrumunda karakteristik yan bantlar. Yalnızca çukurlaşmayı ele alan veya ideal yüzeyler varsayan önceki modellerle karşılaştırıldığında, yeni yaklaşım ölçülen titreşimi daha doğru şekilde yeniden üretir; çünkü aşınma, çukurlar, sürtünme ve değişen diş boşluğunun birleşik etkisini yakalar.

Bu makineler için ne anlama geliyor

Günlük dille ifade edecek olursak, çalışma diş yüzeylerindeki küçük izlerin zamanla nasıl düzgün çalışan bir şanzımanı daha gürültülü, daha düzensiz ve arızaya yakın bir sisteme dönüştürdüğünü gösterir. Yüzey hasarını, rijitlik değişimlerini ve titreşim imzalarını tek bir doğrulanmış modelde bir araya getirerek çalışma, durum izleme ve arıza teşhisi için daha sağlam bir temel sağlar. Mühendisler bu bulguları titreşim verilerini daha iyi yorumlamak, hasar kritik hale gelmeden bakım planlamak ve servis ömrü boyunca daha sessiz ve güvenli kalan dişliler tasarlamak için kullanabilirler.

Atıf: Mao, H., Ding, Y., Li, X. et al. Dynamic modelling and experimental validation of involute gears based on multi-damage evolution mechanisms. Sci Rep 16, 5212 (2026). https://doi.org/10.1038/s41598-026-35811-z

Anahtar kelimeler: dişli aşınması, şanzıman titreşimi, mekanik arıza, durum izleme, çukurlaşma hasarı
