Fan blade-out gibi ekstrem termo-mekanik ortamda Ti-6Al-4V’nin kırılma davranışı

Bir Jet Motoru Kanatçık Fırlattığında

Modern yolcu jetleri, motor içindeki bir fan kanadının aniden kopup motorun dış kabuğuna çarpması durumunda bile güvenli uçuşu sürdürecek şekilde tasarlanır. Fan blade-out olarak adlandırılan bu dramatik senaryo nadirdir ama metal parçacıklar muhafazayı delecek ve uçağın gövdesine ya da yakıt hatlarına çarpacak olursa potansiyel olarak felaketle sonuçlanabilir. Burada özetlenen çalışma, ileri bilgisayar simülasyonları kullanarak yaygın bir titanyum alaşımının bu aşırı koşullar altında nasıl deformasyon geçirdiğini ve çatladığını ayrıntılı biçimde anlamayı amaçlıyor; böylece gelecekteki motorlar hem daha hafif hem de daha güvenli olabilir.

Fan’ın Arkasındaki Gizli Kalkan

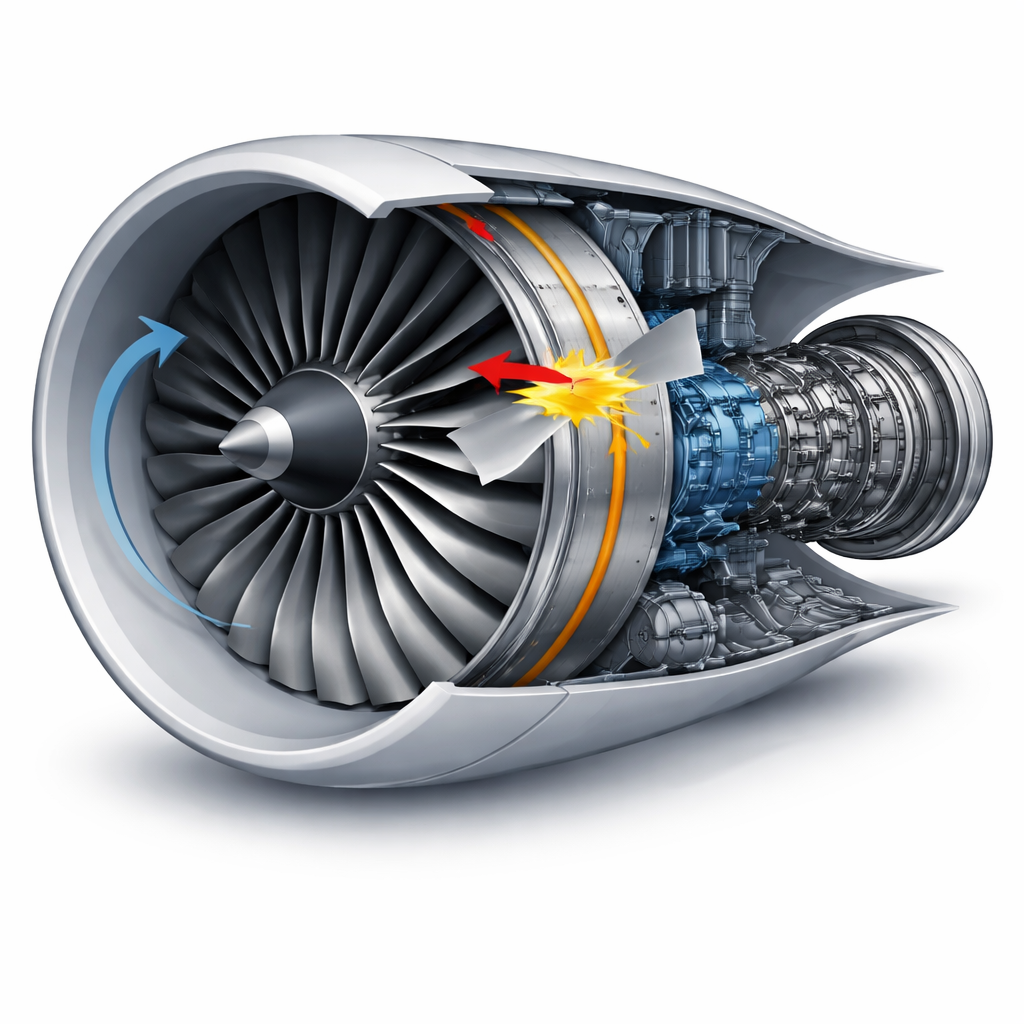

Uçak penceresinden gördüğünüz düzgün motor kaplamasının arkasında, containment case adı verilen kalın bir metal halka bulunur. Görevi basit ama zorlayıcıdır: bir fan kanadı yüksek hızla koparsa, halka darbeyi soğurmalı ve parçacığın dışarı kaçmasını engellemelidir. ABD ve Avrupa’daki havacılık otoritelerinin düzenlemeleri, motorların bunu yapabildiğini kanıtlamasını ister. Ancak tam ölçekli testler son derece pahalıdır ve tekrarı güçtür; bu nedenle mühendisler, bir kanadın muhafazaya çarpması durumunda ne olacağını tahmin etmek için detaylı bilgisayar modellerine büyük ölçüde güvenir. Bu çalışma, bu halkalar için yaygın olarak kullanılan Ti-6Al-4V titanyum alaşımına ve bir blade-out olayı sırasında iç gerilme ve hasarın nasıl evrildiğine odaklanır.

Aşırı Isı ve Darbeyi Simüle Etmek

Araştırmacılar, modern yolcu uçaklarını güçlendiren büyük bir turbofan motorunun yüksek doğruluklu dijital modelini kurdular. Fanı, kopan kanadı ve titanyum containment halkasını metalin davranışını yaklaşık olarak temsil eden yüzbinlerce sonlu elemanla tanımladılar. Alaşımın binlerce kez peş peşe gerilme, ısınma ve çarpma durumlarında nasıl tepki verdiğini betimlemek için yaygın olarak kullanılan Johnson–Cook modeli uygulandı. Bu model, metalin artan yükleme hızında sertleşmesi, yüksek sıcaklıklarda yumuşaması ve sonunda çatlamasını yeniden üretecek şekilde deneysel laboratuvar verileriyle dikkatli biçimde ayarlandı.

Fan Daha Hızlı Döndüğünde Ne Değişiyor

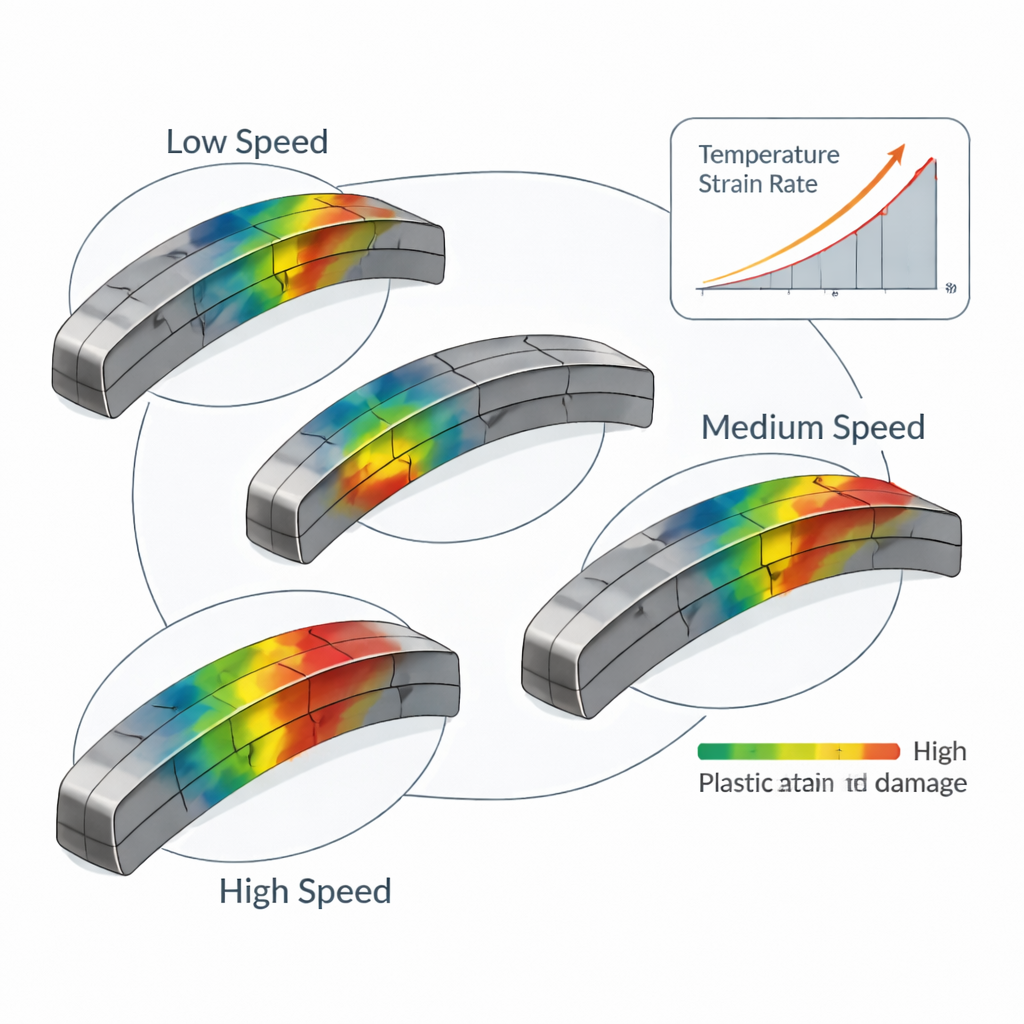

Bu kuruluma dayanarak ekip, orta seviyeden çok yüksek hıza kadar çeşitli dönme hızlarında kanat kopmalarını ve ardından halkayı kırmaya zorlayan aşırı bir vakayı simüle etti. Fan daha hızlı döndükçe serbest kalan kanat daha fazla kinetik enerji taşıdı ve halkanın iç yüzeyi boyunca daha ileri gitti, geride daha uzun bir kalıcı deformasyon izi bıraktı. Titanyumda yerel gerilmeler çok büyük boyutlara ulaştı ve yapı boyunca yayılan yoğun gerilme dalgaları eşlik etti. Simülasyonlar, darbe bölgesine yakın alanların inanılmaz derecede yüksek yükleme hızlarına—saniyede binlerce veya on binlerce gerinim döngüsüne—maruz kaldığını gösterdi; bu da yerel sıcaklıkları bazı noktalarında 900 °C’nin üzerine çıkaracak ısı üretimine yol açtı.

Yırtılmadan Kesmeye: Metalin Başarısızlığı Nasıl Gerçekleşiyor

Ana bulgulardan biri, darbe enerjisi arttıkça başarısızlık mekanizmasının nasıl değiştiğine ilişkindir. Daha düşük dönme hızlarında, halkanın en hasarlı bölgeleri çekme durumundaydı; yani metal çekilerek ayrılıyordu. Bu rejimde küçük iç boşluklar büyür ve birleşerek yırtılma türü bir kırılma üretir. Daha yüksek hızlarda, kritik bölgeler bunun yerine güçlü bir kesme durumuna maruz kaldı; malzeme katmanları birbirinin üzerinden kayar ve daralan kesme bantları oluşur. Bu, esas olarak fan hızına bağlı olarak tek bir olay türü içinde gerilmeye bağlı başarısızlıktan kesmeye bağlı başarısızlığa temel bir geçişi işaret eder. Sayısal sonuçlar ayrıca, malzemenin hasar indeksinin kırılma değerinin yaklaşık üçte ikisine ulaştığında bile, tam bir çatlak oluşmamış olmasına karşın yerel taşıma kapasitesinin zaten ciddi şekilde zayıfladığını ortaya koydu.

Modelleri Konfor Bölgesinin Ötesine İtmek

En aşırı simülasyonda containment halka sonunda ikiye ayrıldı. Burada koşullar—çok yüksek sıcaklık, çok yüksek yükleme hızı ve belirli karma gerilme durumları—Johnson–Cook modelinin laboratuvar testlerinde kalibre edildiği sınırların ötesine geçti. Öngörülen kırılma yine de net fiziksel eğilimleri izledi: daha yüksek hızlar daha güçlü ısınma, daha fazla yumuşama, daha hızlı gerilme ve nihayetinde başarısızlık ile sonuçlandı. Yine de çalışma, bu birleşik koşullar altında alınmış test verileri olmadan kırılmanın tam zamanını ve yerini sayısal olarak tahmin etmenin önemli belirsizlik taşıdığını gösteriyor. Başka bir deyişle model bize halkanın nasıl ve nerede başarısız olma eğiliminde olduğunu söyleyebilir, fakat test edilmiş aralığın çok ötesinde zorlandığında sayısal güvenlik payları daha az güvenilirdir.

Bu, Daha Güvenli ve Daha Hafif Motorlar İçin Ne Anlama Geliyor

Uzman olmayanlar için temel mesaj şudur: bugünün bilgisayar araçları bir fan blade-out olayının birçok şiddetli ayrıntısını yakalayabiliyor, ancak bunlar yalnızca onları oluşturmak için kullanılan deneysel veriler kadar güvenilirdir. Bu çalışma, titanyum halkanın güvenli deformasyondan neredeyse başarısızlığa ve nihayet tam kırılmaya nasıl evrildiğini netleştirir ve metalin kırılabileceği iki çok farklı yol arasında hız bağımlı bir kaymayı vurgular. Yazarlar, daha hafif ama hasar toleranslı bir sonraki nesil motorları tasarlamak için araştırmacıların gerçek blade-out olaylarında görülen ısı, aşırı yükleme hızı ve karmaşık gerilme durumlarının gerçek kombinasyonunu taklit eden yeni deneyler yapması gerektiğini savunuyor. Böyle veriler simülasyon ile gerçeklik arasındaki bağı sıkılaştıracak ve hem güvenlik sertifikasyonunu hem de motor verimliliğini iyileştirecektir.

Atıf: Tuninetti, V., Beecher, C., Arcieri, E.V. et al. Fracture behavior of Ti-6Al-4V in the extreme thermo-mechanical environment of fan blade-out. Sci Rep 16, 4962 (2026). https://doi.org/10.1038/s41598-026-35044-0

Anahtar kelimeler: fan blade-out, titan alaşımı, uçak motoru emniyeti, kırılma mekaniği, sonlu eleman simülasyonu
