2B Ti3C2Tx MXene monolayerlarında kayma özellikleri ve kararlı kırışma direnci

Esnek Gelecekler İçin Düz Filmler

Bükülebilen telefonlardan giysilere dokunan küçük sensörlere kadar yarının cihazları, kırılmadan esneyebilen ve dönülebilen ultra-ince filmlere dayanacak. Bu çalışma, Ti3C2Tx olarak bilinen titanyum bazlı bir versiyonun üzerinde durduğu, MXeneler adı verilen umut vadeden levha benzeri malzemeler sınıfını inceliyor. Araştırmacılar, yanal kuvvetler altında buruşup kırışan diğer atomik ince malzemelerin aksine Ti3C2Tx’in olağanüstü derecede düz ve sağlam kaldığını keşfediyor; bu da onu dayanıklı, esnek elektronikler için cazip bir yapı taşı yapıyor.

Neden Yanal Kuvvetler Önemli?

Gerçek cihazlarda ultra-ince filmler sadece bir lastik gibi çekilmez; günlük mekanik gerilmeler tarafından yana doğru itilir ve sürüklenirler. Bu yana doğru itilme veya kayma yükleri, grafen gibi yaygın 2B malzemelerin küçük dalgacıklara bükülmesine sıkça neden olur. Bu kırışıklar zararsız gibi görünse de elektronların ve ısının akışını bozabilir, performansı düşürüp cihazın ömrünü kısaltabilir. Ancak şimdiye dek tek bir atom tabakasının bu tür bir yüklemeye nasıl cevap verdiğini doğrudan ölçmek çok zordu; özellikle çözeltide üretilen Ti3C2Tx gibi MXeneler için. Mevcut laboratuvar teknikleri çoğunlukla katmanların birbirleri üzerinde nasıl kaydığını ya da bir membranın bir yüzeyle nasıl etkileştiğini inceliyor, tek bir katmanın kaymaya karşı nasıl direndiğini değil.

Atom İnce Bir Levhaya Yeni Bir Baskı Yöntemi

Bu zorluğun üstesinden gelmek için ekip, hassas Ti3C2Tx monolayerlarını dikkatle ele almanın ve uzmanlaşmış bir “iterek kaydırma” test cihazı geliştirmenin yolunu buldu. Önce çözeltide büyük, yüksek kaliteli tek katmanlar üretip bunları küçük bakır ağlara asmışlar. Bir mikromanipülatör ve odaklanmış iyon demeti kesimleri kullanarak bireysel levhaları kırpıp kaldırmış ve ardından nanomekanik test çipindeki küçük bir boşluk boyunca sabitlemişler. Levha kenarlarına çöken platin, yırtılma olmadan sağlam bir tutuş sağlamış. Test cihazında yuvarlatılmış bir uç, yaylarla bağlı hareketli bir plakaya bastırarak levhanın bir tarafının nazikçe yana kaydırılmasını sağlarken diğer taraf sabit tutuluyor. Mikroskopi, boşluk genişliğinin değişmediğini doğruluyor; bu da levhanın neredeyse saf kayma deneyimlediği, gerilme veya sıkışmadan ziyade kayma altında olduğu anlamına geliyor.

Kaliteyi Bozmayacak Şekilde Dayanımı Ölçmek

Test düzeni kurulduktan sonra araştırmacılar, Ti3C2Tx monolayerın davranışını nicelendirip görüntüleme ile kuvvet ölçümlerini birleştirdi. Transfer öncesi ve sonrasında yüksek çözünürlüklü elektron mikroskopisi, kristal yapının hem kenarlarda hem de merkezi test alanında bozulmadan tek kristalli olarak kaldığını gösterdi. Ayrıca tek bir katmanın etkin kalınlığını (yaklaşık bir nanometre) kesitsel görüntüleme ve teorik modellemeyle dikkatle belirlediler; yüzey ölçümlerine dayanan ve kir veya sıkışmış su tarafından bozulabilecek kaba ölçümlere bel bağlamadılar. Levha boyutları ve cihaz sertliği elde edildikten sonra kaydedilen kuvvet ve yanal yer değiştirmeyi üç boyutlu bir kayma modülüne —levhanın kaydırılmaya karşı ne kadar sert direndiğinin bir ölçüsüne— ve kırılmadan önceki maksimum kayma şekil değişimine ve dayanımına dönüştürdüler.

Şaşırtıcı Derecede Sert ve Kırışmaya Dayanıklı

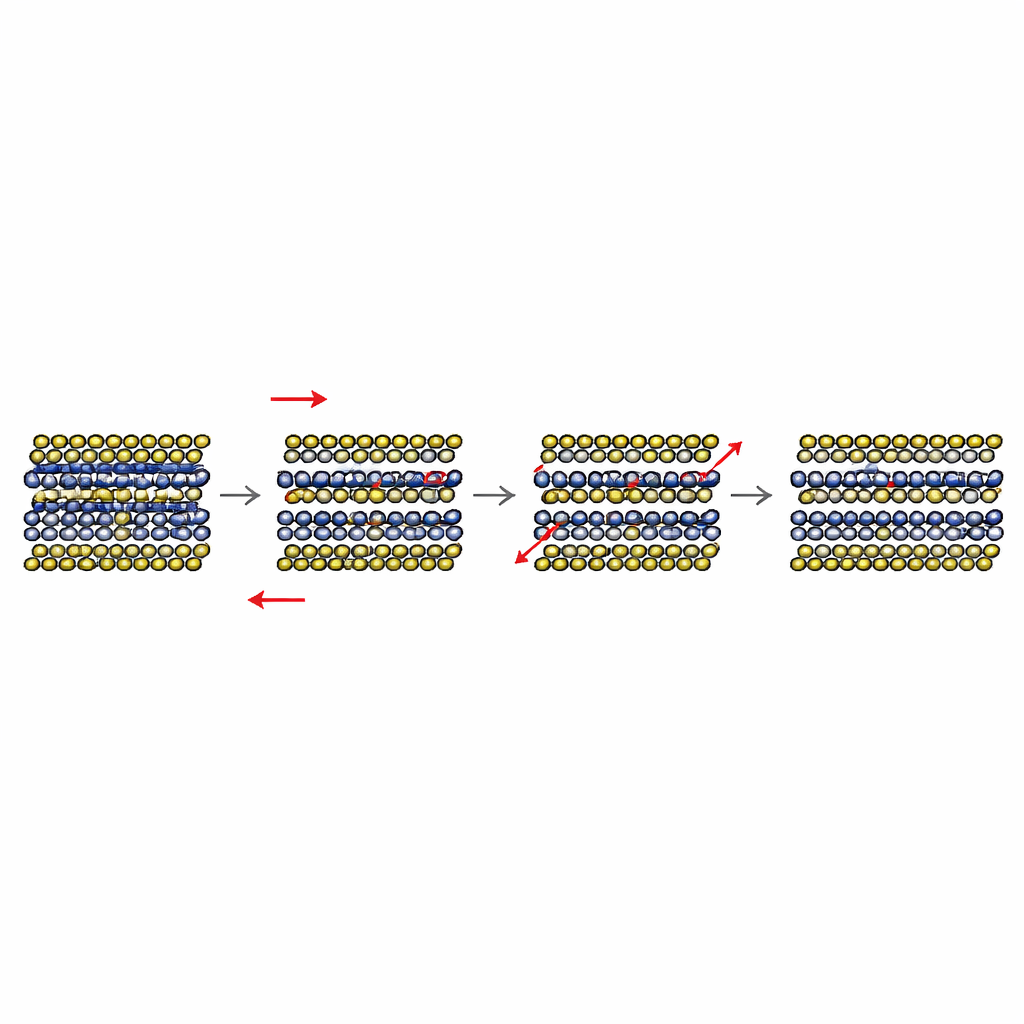

Sayısal veriler atomik ince levhalar için beklentilere meydan okuyan bir malzeme ortaya koyuyor. Ti3C2Tx, ilk yükleme aşamasında yaklaşık 279 gigapascal düzlem içi kayma modülü gösteriyor; bu, monolayer grafen için bildirilen yaklaşık 70 gigapascalin çok üzerinde. Yükleme devam edip lokalize iç gerilmeler gelişse bile etkin kayma sertliği yalnızca yaklaşık 111 gigapascal seviyelerine düşüyor ve levha kırılmadan önce neredeyse yüzde 9’a varan kayma şekil değişimlerine dayanıyor; kırılma dayanımı ise yaklaşık 19 gigapascal civarında. En önemlisi, bu süreç boyunca monolayer belirgin kırışıklıklara bükülmüyor; bunun yerine büyük ölçüde düz kalıyor. Bilgisayar simülasyonları da bu gözlemleri destekliyor; Ti3C2Tx’in çok katmanlı atomik yapısı ve güçlü iç bağlanmaları, şekil değişikliğin çoğunlukla düzlem içinde kalmasını sağlıyor; gerilim, dışa doğru dalgalanmayla rahatlamak yerine istiflenmiş titanyum ve karbon katmanları boyunca yeniden dağıtılıyor.

Gelecek Cihazlar İçin Anlamı

Uzman olmayanlar için ana çıkarım, Ti3C2Tx MXene monolayerlarının yana doğru itildiklerinde narin streç film yerine küçük metal levhalar gibi davrandığıdır. Yüksek elektrik iletkenliğini kırışmaya ve kaymaya karşı alışılmadık direnciyle birleştiriyor, hatta büyük şekil değişimlerinde bile. Bu özellik karışımı, çözeltide işlenebilir ince malzemelerin karmaşık gerçek dünya gerilmeleri altında hem güçlü hem de kararlı kalması gereken esnek elektronikler, mikro- ve nanoelektromekanik sistemler, yapısal kompozit filmler ve diğer teknolojiler için güçlü adaylar yapıyor. Tek bir Ti3C2Tx levhanın kaymaya nasıl tepki verdiğini doğrudan ölçerek ve onun düz ve dayanıklı kalabildiğini göstererek, bu çalışma en ince yapı taşlarından inşa edilmiş daha güvenilir, daha uzun ömürlü cihazlara işaret ediyor.

Atıf: Rong, C., Su, T., Yu, T. et al. Shear properties and stable wrinkle resistance in 2D Ti₃C₂T_x MXene monolayers. Nat Commun 17, 2411 (2026). https://doi.org/10.1038/s41467-026-70573-2

Anahtar kelimeler: MXene, 2B malzemeler, esnek elektronik, kayma mekaniği, kırışma direnci
