Düşük boyutlu organik-inorganik kalay halürlerinde boyutsallığa bağımlı elektronik ve titreşimsel dinamikler

Neden küçük kristaller ve titreşimler önemli

Modern güneş hücreleri, LED’ler ve lazerler, bir malzemenin aydınlatmadan sonraki ilk trilyonda bir saniyede ışık enerjisini nasıl yönettiğine dayanır. Bu makale, kristalin biçimini—düz yapraklardan tel benzeri zincirlere—değiştirmenin, ışıkla üretilen parçacıklar ile atomik titreşimler arasındaki etkileşimi nasıl dramatik biçimde değiştirdiğini gösteren kurşunsuz, kalay bazlı yeni bir malzeme ailesini inceliyor. Bu gizli diyaloğun anlaşılması, daha güvenli ve daha verimli ışık-toplayan ve ışık-yayan aygıtların tasarımına yardımcı olabilir.

Aynı malzemeyi iki yoldan inşa etmek

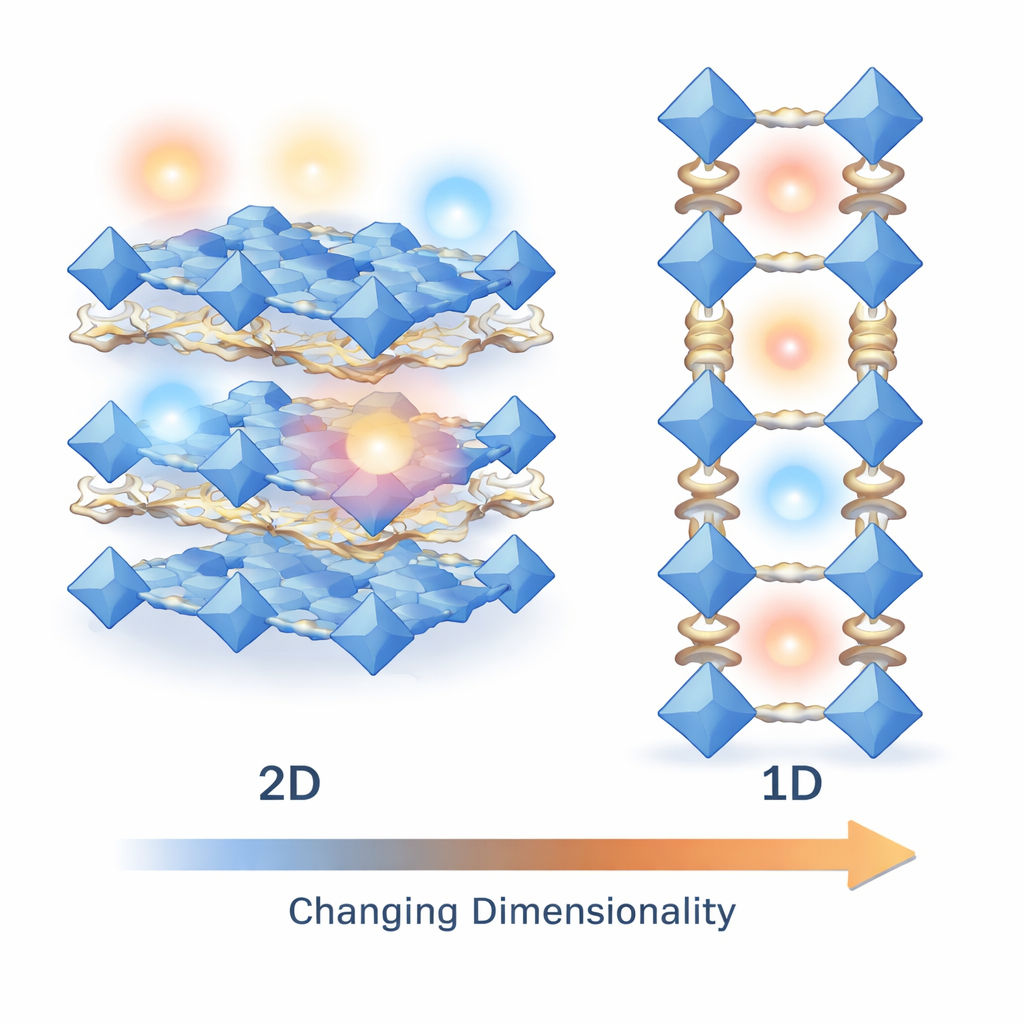

Araştırmacılar, kalay ve iyot atomlarından oluşan ve ayırıcı görevi gören yumuşak organik moleküllerle birleşen hibrit malzemeleri inceledi. Organik bileşen miktarını değiştirerek kristalleri iki ayrı formda yönlendirebildiler. İki boyutlu (2B) formda kalay–iyot birimleri, kağıt yaprağı gibi geniş katmanlar halinde üst üste yığılır. Tek boyutlu (1B) formda ise bunlar, organik moleküllerle ayrılmış iplikler gibi zincirler halinde dizilir. Kimyasal bileşenler neredeyse aynı olsa da bu mimari değişim, malzemenin ışığı nasıl soğurduğunu ve yaydığını güçlü biçimde etkiler.

Serbest kayanlar ile sıkışmış ateşböcekleri

Bu malzemeler ışık soğurduğunda, enerjiyi taşıyan elektron ve boşluk çiftleri olan eksitonlar oluşur. 2B versiyonda çoğu eksiton katmanlar içinde görece serbestçe hareket eder. Emisyonları, soğuğun emilenden çok farklı olmadığı dar bir ışık bandı verir; bu da çevreleyen kafesin yalnızca hafifçe rahatsız olduğunu gösterir. 1B versiyonda ise eksitonlar hızla “öz-tuzaklanmış” hale gelir: eksiton yerel ortamını bozarak kendini hapseder ve bu bozulma eksitonu yerinde tutar. Bu, çok geniş, belirgin biçimde kırmızıya kaymış bir ışıma ve olağanüstü uzun ömürlü ışık yayılımı üretir; beyaz ışık kaynakları için ideal özelliklerdir.

Atomik titreşimleri gerçek zamanda filme almak

Atom hareketlerinin bu davranışları nasıl yönlendirdiğini görmek için ekip, femtosaniye lazer darbeleriyle önce malzemeyi uyarıp sonra yanıtı izleyerek ultrahızlı pompa–prob spektroskopisi kullandı. 2B tabakalarda, ısıtılmış taşıyıcıların soğuyup ardından yeniden birleştiğine işaret eden tipik imzalar görüldü; dinamikler uyarma yoğunluğu arttıkça büyük değişiklikler gösterdi—bu, birden çok uyarımın etkileştiği Auger yeniden birleşmesi gibi süreçlerin kanıtı. Buna karşılık 1B zincirler, kararlı biçimde öz-tuzaklanmış eksitonlarla ilişkili geniş bir sinyal gösterdi; bunların sönümü, araştırmacılar ışık yoğunluğunu katlarca yükselttiklerinde bile neredeyse değişmedi. Bu duyarsızlık, her bir eksitonun yerel bozulma tarafından o kadar iyi sarıldığını, komşularını neredeyse "hissetmediğini" gösterir.

Öz-tuzaklanmanın titreşimsel parmak izleri

Önemli olarak, 1B sistem geçici sinyallerde oda sıcaklığında net salınımlar—koherent titreşimsel dalga paketleri—gösterirken, 2B sistem benzer salınımları yalnızca düşük sıcaklıklara soğutulduğunda sergiledi. Bu dalgalanmaların frekanslarını matematiksel olarak çıkartıp analizleri ayrıntılı bilgisayar simülasyonlarıyla birleştirerek, yazarlar eksitonlarla en güçlü şekilde eşleşen belirli kalay–iyodit titreşim modlarını tanımladı. 1B zincirlerde, yaklaşık 106 cm⁻¹ civarında, kalay–iyodit birimlerinin sallanma ve asimetrik gerilme bileşimini içeren bir mod baskın olup eksitonların öz-tuzaklanmasının ana yolunu sağlar ve bu süreç yerel kafesi yeniden şekillendirir. 2B katmanlarda ise aktif modlar daha az, daha zayıf ve daha düşük frekanstadır; bu da çok daha nazik kafes yeniden düzenlemeleriyle uyumludur.

Kristal biçiminden aygıt potansiyeline

Kristal boyutsallığını, eksiton davranışını ve titreşimsel dinamikleri ilişkilendirerek bu çalışma, bir malzemeyi basitçe 2B tabakalardan 1B zincirlere kaydırmanın serbest dolaşan uyarımları güçlü şekilde lokalize ışık vericilere dönüştürebileceğini gösteriyor. Bu geçiş kimyayı değiştirmekle değil, yapıyı ve ışıkla oluşturulan eksitonlar ile kafes titreşimleri arasındaki bağlanma gücünü ayarlamakla kontrol edilir. Bu içgörüler, gelecekteki kurşunsuz kalay halür malzemeleri için tasarım kuralları sağlar; mühendisler, kristalin bir, iki veya potansiyel olarak sıfır boyutta nasıl inşa edildiğini ayarlayarak ya güneş hücreleri için etkili yük taşınımını ya da aydınlatma ve ekran teknolojileri için parlak, kararlı emisyonu elde edebilirler.

Atıf: He, Y., Cai, X., Araujo, R.B. et al. Dimensionality-dependent electronic and vibrational dynamics in low-dimensional organic-inorganic tin halides. Nat Commun 17, 758 (2026). https://doi.org/10.1038/s41467-026-68544-8

Anahtar kelimeler: kalay halür perovskitleri, eksiton-fonon eşleşmesi, öz-tuzaklanmış eksitonlar, düşük boyutlu malzemeler, ultra hızlı spektroskopi
