Инновационные решения для затухающих нелинейных линий передачи с использованием модифицированного расширенного отображения с дробными эффектами

Почему формирование электрических импульсов действительно важно

Каждый телефонный разговор, радиолокационный импульс и пакет высокоскоростных данных передаётся по линиям передачи — проводам и дорожкам на платах, направляющим электрические сигналы. По мере того как электроника становится быстрее и компактнее, эти линии перестают вести себя как простые проводники: сопротивление, нелинейные элементы и эффекты памяти в материалах искажают сигналы, вызывая размытие и потери. В статье исследуется, как тщательно сконструированные нелинейные линии передачи могут создавать и сохранять особые самоформирующиеся импульсы — солитоны, и предлагается новый математический подход для предсказания множества таких форм волн в реалистичных, затухающих схемах.

От простых проводов к интеллектуальным магистралям сигналов

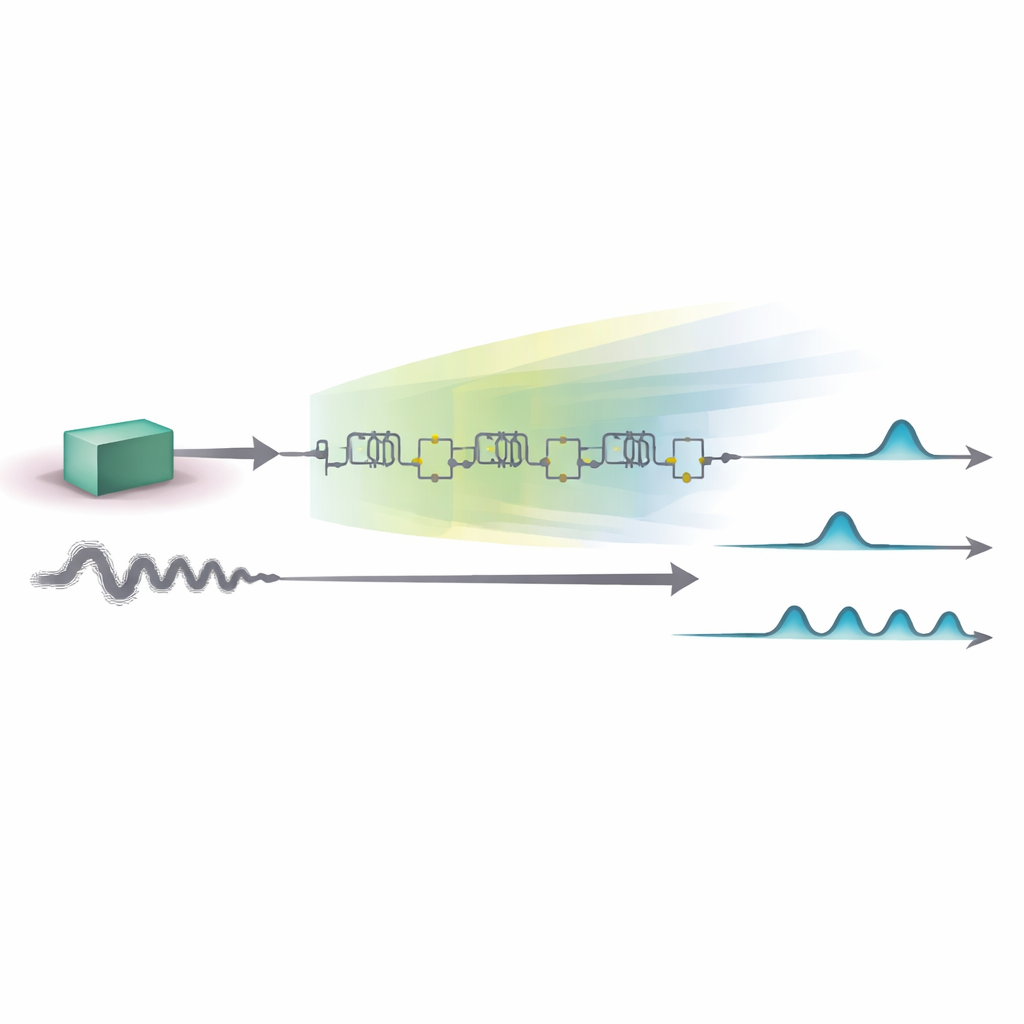

Традиционные линии передачи проектируются так, чтобы переносить сигналы без искажений формы, но в современной электронике они часто загружаются компонентами, такими как вариконы — конденсаторы, ёмкость которых зависит от напряжения. Эти дополнения делают линию нелинейной: сильные импульсы изменяют само среду, по которой распространяются. Одновременно сопротивление проводников и диэлектрические потери в подложке отводят энергию и обычно размывают резкие фронты. Авторы сосредотачиваются на практической модели такой системы — затухающей нелинейной электрической линии передачи (Loss‑NLETL), которая учитывает как дисперсионные свойства линии, так и то, как потери и зависящая от напряжения ёмкость изменяют распространяющиеся импульсы.

Добавление памяти в математику

Стандартные уравнения для распространения волн используют обычные производные по пространству и времени, предполагая, что отклик системы в данный момент зависит только от текущего состояния. Однако реальные материалы часто «помнят» прошлое: заряды накапливаются, поля релаксируют медленно, и прежняя активность влияет на дальнейшее поведение. Чтобы представить эту память в математически управляемой форме, авторы применяют конформные дробные производные — обобщения обычных производных, которые плавно интерполируют между локальным и насыщенным памятью поведением. Они вводят эти дробные операторы и по пространству, и по времени в модели Loss‑NLETL, что позволяет непрерывно настраивать отклик линии между классическим и дробным режимами.

Новый способ выявлять скрытые формы волн

Нахождение точных волновых решений в такой сложной, затухающей и дробной системе известно как крайне трудная задача. Авторы используют метод, называемый модифицированным расширенным отображением (Mod‑EM), который предполагает, что сложные формы волн можно выразить через более простую «строительную блок»-функцию и её производные. Преобразовав исходное уравнение в обыкновенное для бегущих волн и затем применив Mod‑EM, они систематически уравновешивают старшие по порядку члены и решают получающиеся алгебраические условия. Этот подход даёт множество точных аналитических решений, а не один частный случай, показывая, как разные выборы параметров цепи и дробных порядков порождают различные формы импульсов.

Богатый зоопарк импульсов и структур

Анализ выявляет поразительное разнообразие форм волн. Решения включают составные гиперболические импульсы с резкими, ступенчатыми переходами; тёмные солитоны, проявляющиеся как локализованные впадины на почти постоянном фоне; сингулярные периодические волны со шипами и повторяющейся структурой; гладкие экспоненциальные бегущие импульсы, естественно затухающие с расстоянием; и классические гиперболические солитоны, сохраняющие форму при движении. Авторы также получают смешанные структуры, сочетающие ступенчатые переходы с медленно затухающими хвостами, а также высокоорганизованные волны Якоби — периодические паттерны, которые могут превращаться из поясов импульсов в более сложные решётки пиков и впадин. Многие из этих решений ранее не сообщались для данной модели, особенно при наличии дробных производных по пространству и времени одновременно.

Наблюдение за тем, как настройка меняет сигнал

Чтобы связать математику с физической интуицией, авторы визуализируют характерные решения через 2D‑профили, 3D‑поверхности и плотностные графики. Варируя ключевые параметры — в особенности пространственный дробный порядок, обозначаемый β₁ — они показывают, как импульсы становятся острее или шире, насколько глубокой может быть впадина тёмного солитона и как периодические структуры растягиваются или сжимаются. Параметры потерь и сила нелинейности аналогично управляют тем, остаются ли волны локализованными, образуют ли повторяющиеся паттерны или развивают сингулярные пики. Сравнение с предыдущими работами показывает, что метод Mod‑EM в сочетании с дробной формулировкой даёт значительно более широкий каталог точных решений, чем прежние подходы, которые как правило захватывали только несколько ярких или периодических солитонов.

Что это означает для реальных схем

Проще говоря, исследование демонстрирует, что сочетая нелинейные компоненты, контролируемые потери и эффекты памяти дробного типа, инженеры могут проектировать линии передачи, которые формируют электрические импульсы, а не просто пропускают их. Метод Mod‑EM даёт подробную карту, связывающую параметры схемы и дробные порядки с конкретными типами волновых форм — резкие фронты, устойчивые впадины, затухающие импульсы или сложные периодические пояса. Такое управление критично для высокоскоростных цифровых каналов, сверхширокополосной радиолокации и силовой электроники, где сохранение или целенаправленное формирование коротких импульсов может стать решающим между стабильной работой и хаосом сигнала. Работа предлагает как новые теоретические представления о поведении солитонов в реалистичных затухающих средах, так и практические указания для создания линий передачи следующего поколения.

Цитирование: Hussein, H.H., Alexan, W. & Kandil, S.A. Innovative solutions for lossy nonlinear transmission lines model using a modified extended mapping approach with fractional effects. Sci Rep 16, 8623 (2026). https://doi.org/10.1038/s41598-026-35652-w

Ключевые слова: нелинейные линии передачи, электрические солитоны, дробное исчисление, формирование сигналов, загрязнённые цепи
