Uma abordagem de simulação numérica para geometrias assimétricas infláveis de tecidos ortotrópicos

Inflando estruturas fortes e leves

Imagine edifícios, pontes ou pás de turbina eólica que são enviadas planas em uma caixa e ganham forma quando você insufla ar. Estruturas infláveis já aparecem em habitats espaciais, abrigos de emergência e pavilhões de festivais, mas transformar lâminas finas de tecido em formas precisas capazes de suportar carga é mais difícil do que parece. Este artigo apresenta uma nova forma de prever exatamente como formas infláveis de tecido vão inchar, torcer e suportar peso, oferecendo aos engenheiros uma ferramenta de projeto muito mais confiável para a próxima geração de estruturas leves.

Por que a forma importa tanto

Dispositivos infláveis conquistam pela leveza, compacidade e rapidez de implantação. Ainda assim, essas mesmas qualidades tornam o projeto complicado. Antes da inflação, são folhas flexíveis de tecido revestido; após a inflação, precisam corresponder a uma forma 3D cuidadosamente definida e resistir ao vento, à gravidade ou a outras forças sem ceder ou enrugar em excesso. Pequenos erros na forma como o material se estica ou no comportamento das costuras podem produzir grandes distorções, especialmente em formas complexas e assimétricas. Até agora, a maioria das simulações concentrou-se em tubos e almofadas simples e raramente foi verificada em detalhe contra peças reais e fabricadas.

Da amostra de tecido ao protótipo virtual

Os autores constroem um fluxo de trabalho completo que parte do tecido real e termina com um modelo virtual testado. Eles usam tecido de poliéster revestido com PVC, uma escolha comum para estruturas infláveis, e medem cuidadosamente como ele se estica ao longo e através da trama, quanta carga as costuras suportam e quando o revestimento começa a deformar permanentemente. Essas medições alimentam um modelo computacional personalizado que trata o tecido como dependente da direção e capaz de sofrer grandes deformações reversíveis, ao mesmo tempo em que permite enrugamento permanente quando as cargas ficam muito altas. Ao contrário de métodos mais simples que apenas aplicam pressão uniforme sobre a superfície, a nova abordagem simula como o ar interno e a casca fina externa interagem conforme a estrutura se expande.

Testando formas incomuns

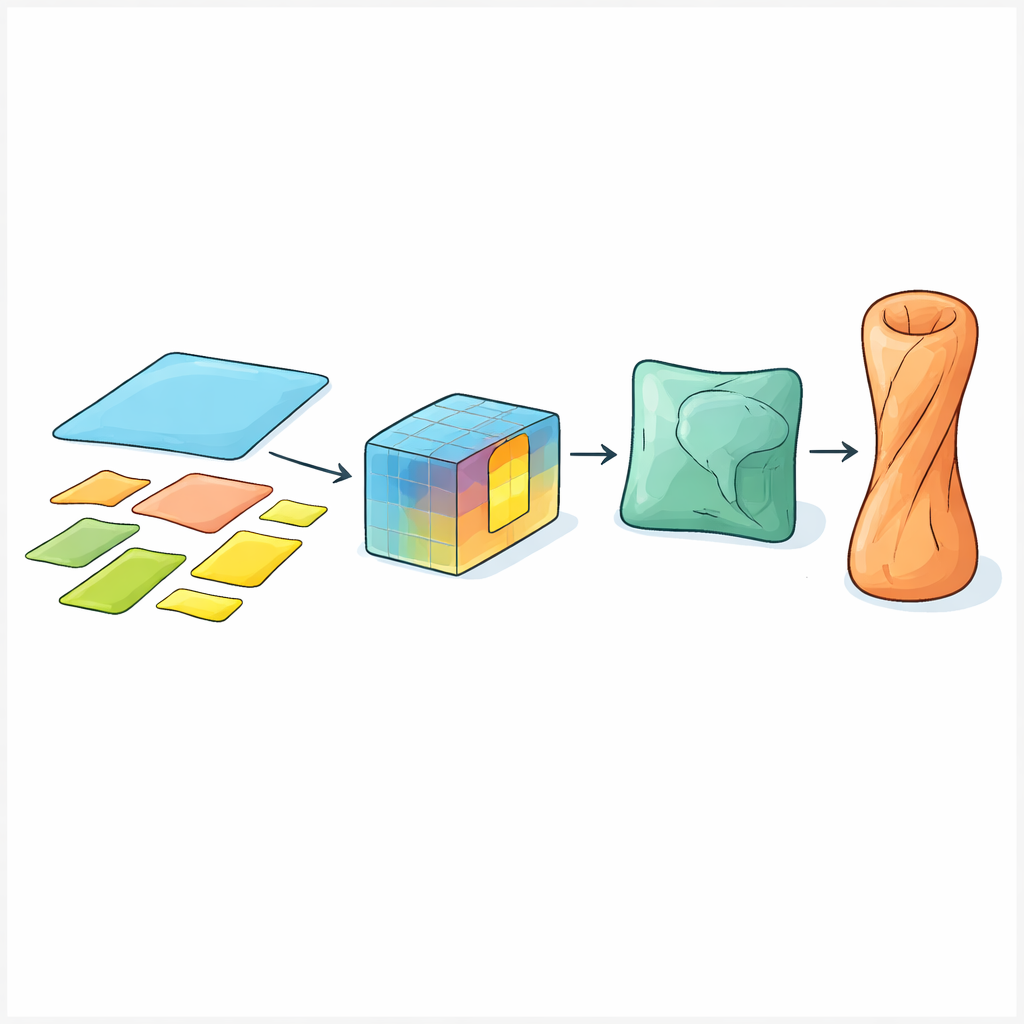

Para provar que o arcabouço funciona em situações realistas, a equipe projeta e constrói quatro peças de teste com complexidade crescente: uma almofada simples feita de dois retângulos planos; um volume em forma de caixa rigidizado por uma placa interna; uma forma torcida e loftada cuja parte superior é rotacionada em relação à base; e a mesma forma torcida reforçada com tiras internas ocultas. Cada protótipo é cortado, soldado ou colado, inflado a uma pressão definida e então capturado usando fotogrametria 3D. As formas escaneadas são comparadas ponto a ponto com as previsões do computador. Para a caixa e a forma torcida com reforço, as diferenças são de apenas alguns milímetros em dimensões da ordem de centenas de milímetros, mostrando que o modelo pode reproduzir não apenas o contorno geral, mas também saliências locais e sutis mudanças de torção.

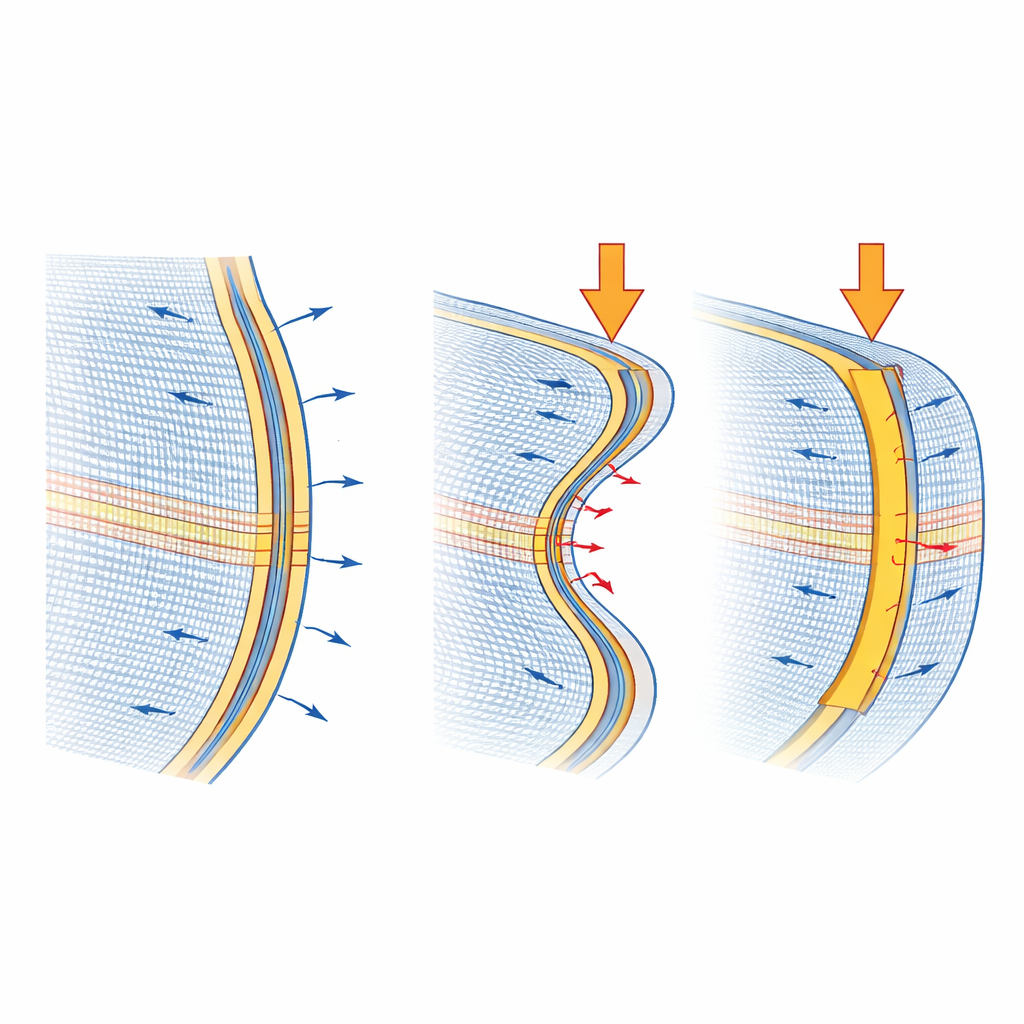

Como ar, costuras e reforços dividem o trabalho

O estudo também investiga como essas formas infláveis se comportam quando pressionadas e dobradas. Os pesquisadores prenderam as formas torcidas e as comprimiram em uma máquina de ensaio mantendo a pressão interna, registrando quanta força é necessária para atingir certo deslocamento. Eles repetiram os mesmos casos de carga no modelo virtual. A rigidez prevista se aproxima muito dos experimentos, incluindo o ponto em que as rugas aparecem subitamente e a estrutura amolece. Ao adicionar ou rearranjar reforços internos — tiras planas de tecido soldadas internamente — mostram como as cargas podem ser desviadas de regiões de costura fracas e como a tendência inevitável de formas torcidas de “destorcer” sob pressão pode ser reduzida, um insight que importa diretamente para pás infláveis de turbinas eólicas.

O que isso significa para projetos do mundo real

Em termos claros, os autores transformaram estruturas infláveis de um trabalho de tentativa e erro em um problema de engenharia previsível. Seu arcabouço conecta o comportamento real do tecido e das costuras a simulações 3D precisas que casam com geometrias reais e intrincadas e sua resposta à carga. Projetistas agora podem experimentar no computador novas formas e layouts internos antes de cortar qualquer material, melhorando a precisão dimensional e a segurança enquanto reduzem prototipagem dispendiosa. Essa capacidade abre a porta para o uso sério de infláveis em arquitetura, aeroespacial e energia renovável, onde estruturas leves, porém confiáveis e preenchidas com ar, poderiam substituir contrapartes rígidas mais pesadas.

Citação: Abdelmaseeh, A.S.A., Elsabbagh, A. & Elbanhawy, A.Y. A numerical simulation approach for inflatable asymmetric geometries of orthotropic fabrics. Sci Rep 16, 8596 (2026). https://doi.org/10.1038/s41598-026-40016-5

Palavras-chave: estruturas infláveis, simulações de tecido, modelagem por elementos finitos, projeto leve, pás de turbina eólica
