Antena Vivaldi CRLH de alto ganho para desempenho de canal aprimorado em sistemas de comunicação na banda Ku

Por que antenas melhores importam para as conexões do dia a dia

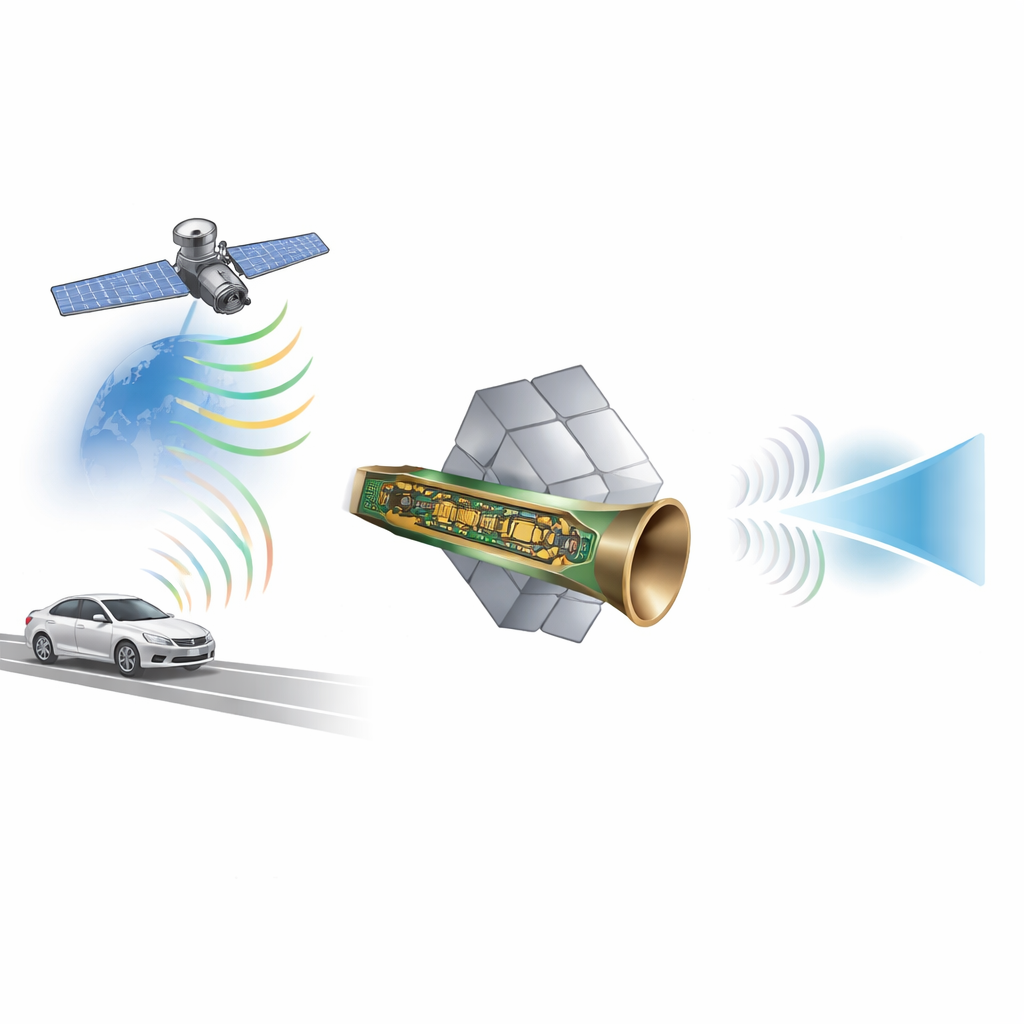

Seja um carro se comunicando com semáforos próximos ou um satélite transmitindo televisão e dados, todos esses enlaces dependem de antenas. À medida que nossa demanda por comunicação sem fio rápida e confiável cresce, precisamos de antenas capazes de transmitir sinais focados a longas distâncias sem desperdiçar energia em direções indesejadas. Este trabalho apresenta um novo projeto de antena que faz exatamente isso nas frequências da banda Ku, uma porção importante do espectro usada por satélites, radares e pelos emergentes serviços Vehicle‑to‑Everything (V2X).

Construindo um “funil” de sinal mais inteligente

O cerne do trabalho é uma versão refinada da antena Vivaldi, uma forma popular que se assemelha a uma ranhura em alargamento e já é conhecida por seu alto ganho, ampla largura de banda e radiação estável. Os autores montam essa estrutura afunilada em uma placa de circuito Rogers RT5880 de baixa perda, modelando cuidadosamente as “asas” metálicas e a rede de alimentação para que a antena opere ao longo de uma ampla faixa da banda Ku. Em vez de depender apenas do alargamento clássico para lançar ondas no espaço, eles tratam toda a parte frontal como um “funil” de sinal, guiando energia de uma linha de transmissão para um feixe direcionado e controlado para fora.

Caminhos padronizados que domam as ondas

Para extrair mais desempenho do mesmo tamanho, a equipe incorpora ao longo do comprimento da antena uma fila de 14 pequenos padrões repetidos conhecidos como arranjo composto direita/esquerda (CRLH). Cada célula unitária combina dois tipos de formas fractais — curvas de Hilbert nas laterais e laços de Minkowski no centro. Essas trilhas complexas de cobre forçam as ondas de rádio a seguir um caminho mais longo e cuidadosamente controlado, desacelerando‑as e remodelando sua fase. Na prática, a tira padronizada comporta‑se como uma lente artificial com índice gradual, curvando e focalizando as ondas para que elas se somem na direção frontal enquanto suprimem radiação indesejada lateral. Um modelo de circuito baseado em inteligência artificial é usado para extrair os pequenos resistores, capacitores e indutores efetivos ocultos nesses padrões, alinhando o comportamento simulado com as medições na faixa de 12–18 GHz.

Um refletor 3D que mantém a energia no alvo

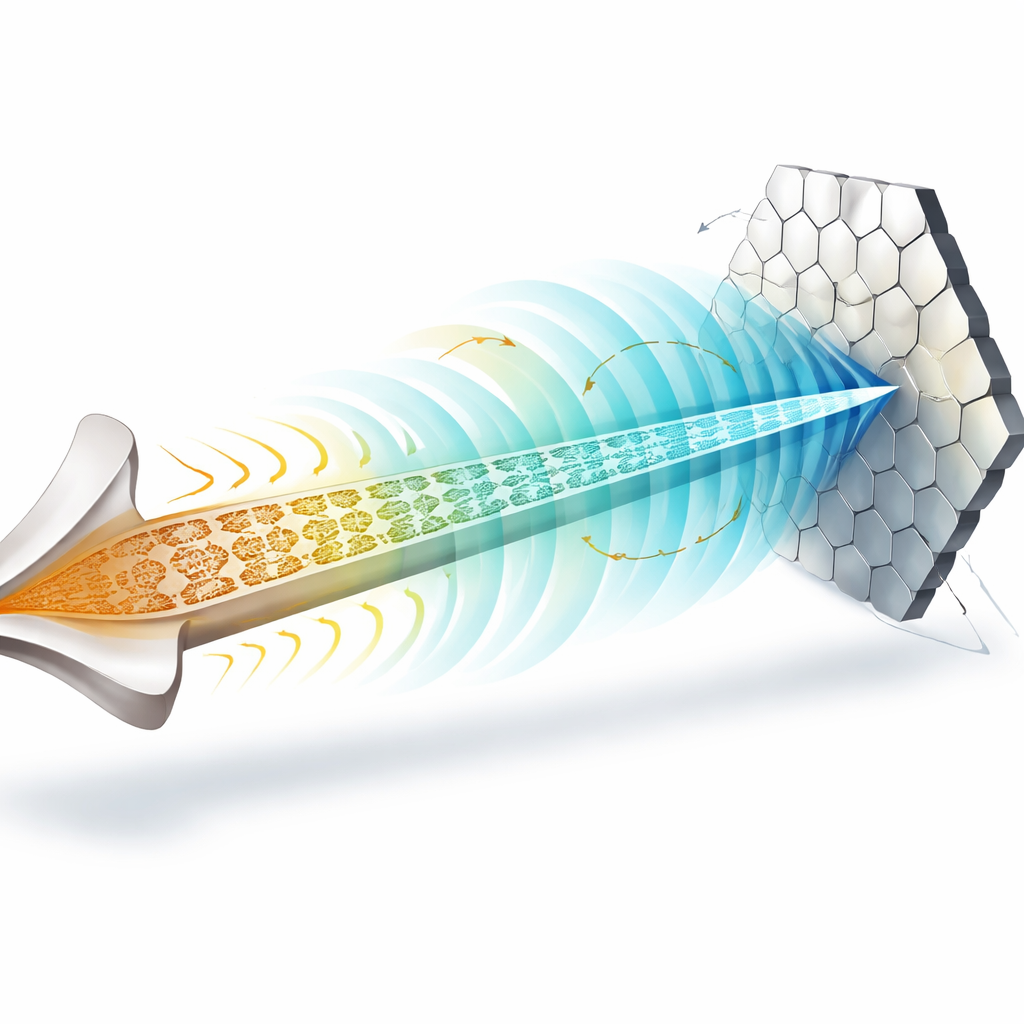

Mesmo com o arranjo fractal, parte da potência normalmente vazaria para trás ou para os lados, criando lóbulos laterais e posteriores que podem interferir com outros sistemas e desperdiçar energia. Para combater isso, os pesquisadores adicionam um refletor hexagonal tridimensional compacto atrás da antena. Ao contrário de uma placa plana, essa forma dobrada semelhante a um favo de mel cria uma resposta de fase mais gradual, ajudando a redirecionar ondas desviadas para o feixe principal. Ajustando o espaçamento entre a antena e esse refletor, eles sintonizam uma cavidade ressonante que alarga a largura de banda e aguça a diretividade. A combinação final do alargamento Vivaldi, da tira CRLH e do refletor 3D concentra a maior parte da energia em um feixe estreito em modo end‑fire com uma razão frente‑trás muito maior que a de um projeto padrão.

Da modelagem em laboratório ao desempenho no mundo real

Os autores validam suas ideias por meio de uma mistura de simulações eletromagnéticas full‑wave, análise de circuitos e medições em um protótipo fabricado. A antena otimizada alcança ganho de pico de 14,5 dBi a 15,4 GHz com uma largura de banda utilizável total de 2,8 GHz, dividida em dois subfaixas (14,8–16 e 16,4–18 GHz). Os lóbulos laterais e posteriores são reduzidos significativamente para cerca de −10,6 dB e −2,6 dB, respectivamente, e o feixe principal torna‑se estreito e bem definido. Para conectar essas melhorias físicas à qualidade da comunicação, a equipe simula um enlace digital com a antena, mostrando que o feixe refinado reduz a taxa de erro de bits em mais de 90% e aumenta a capacidade do canal em mais de 11% para uma dada relação sinal‑ruído, em comparação com uma antena semelhante sem o refletor.

O que isso significa para os futuros enlaces sem fio

Em termos simples, este trabalho mostra como combinar geometria inteligente, materiais projetados e modelagem assistida por IA pode transformar um tipo de antena familiar em um transmissor muito mais preciso e eficiente. Ao entalhar padrões fractais no metal e moldar um refletor 3D compacto, os pesquisadores guiam as ondas de rádio de forma semelhante a como engenheiros ópticos direcionam a luz com lentes e espelhos. A antena compacta resultante para banda Ku oferece maior ganho, feixes mais limpos e melhor taxa de transferência de dados, tornando‑a um bloco construtivo atraente para enlaces satelitais de próxima geração, sistemas automotivos V2X e sensores de radar que precisam caber em espaços reduzidos enquanto entregam conexões robustas e de alta velocidade.

Citação: Ali, M.M., Segura, E.M. & Elwi, T.A. High-gain CRLH vivaldi antenna for enhanced channel performance at Ku-band communication systems. Sci Rep 16, 8651 (2026). https://doi.org/10.1038/s41598-026-39876-8

Palavras-chave: Antena Vivaldi, Banda Ku, metamaterial, veículo-para-tudo, antena de alto ganho
