Personalizando a homogeneidade de polarização em filmes finos descontínuos colunares de Bi(Fe,Mn)O3 via engenharia de discordâncias com auto-organização controlada

Tornando materiais de memória minúsculos mais confiáveis

Nossos telefones, computadores e futuros dispositivos vestíveis dependem de materiais capazes de recordar um estado elétrico, de modo análogo a um interruptor que permanece ligado ou desligado. Este artigo investiga como tornar um desses materiais promissores — um filme ferroelétrico ultrafino — muito mais estável e confiável ao longo do tempo, organizando cuidadosamente seus defeitos internos em vez de simplesmente tentar eliminá-los.

Quando falhas viram ferramentas úteis

No interior dos cristais, os átomos se organizam como tijolos em uma parede. Materiais reais, contudo, nunca são perfeitos: alguns “tijolos” ficam deslocados, formando defeitos lineares chamados discordâncias. Tradicionalmente, essas foram vistas como imperfeições prejudiciais que devem ser minimizadas. Em materiais ferroelétricos, que armazenam informação usando pequenas polarizações elétricas intrínsecas, as discordâncias podem perturbar como regiões de polarização uniforme — chamadas domínios — ligam e desligam. Ainda assim, trabalhos recentes sugerem que, se organizadas deliberadamente, essas falhas podem ser usadas para ajustar e melhorar o desempenho, especialmente para memórias não voláteis que precisam manter dados por longos períodos.

Desenhando ordem em uma pilha de filme fino

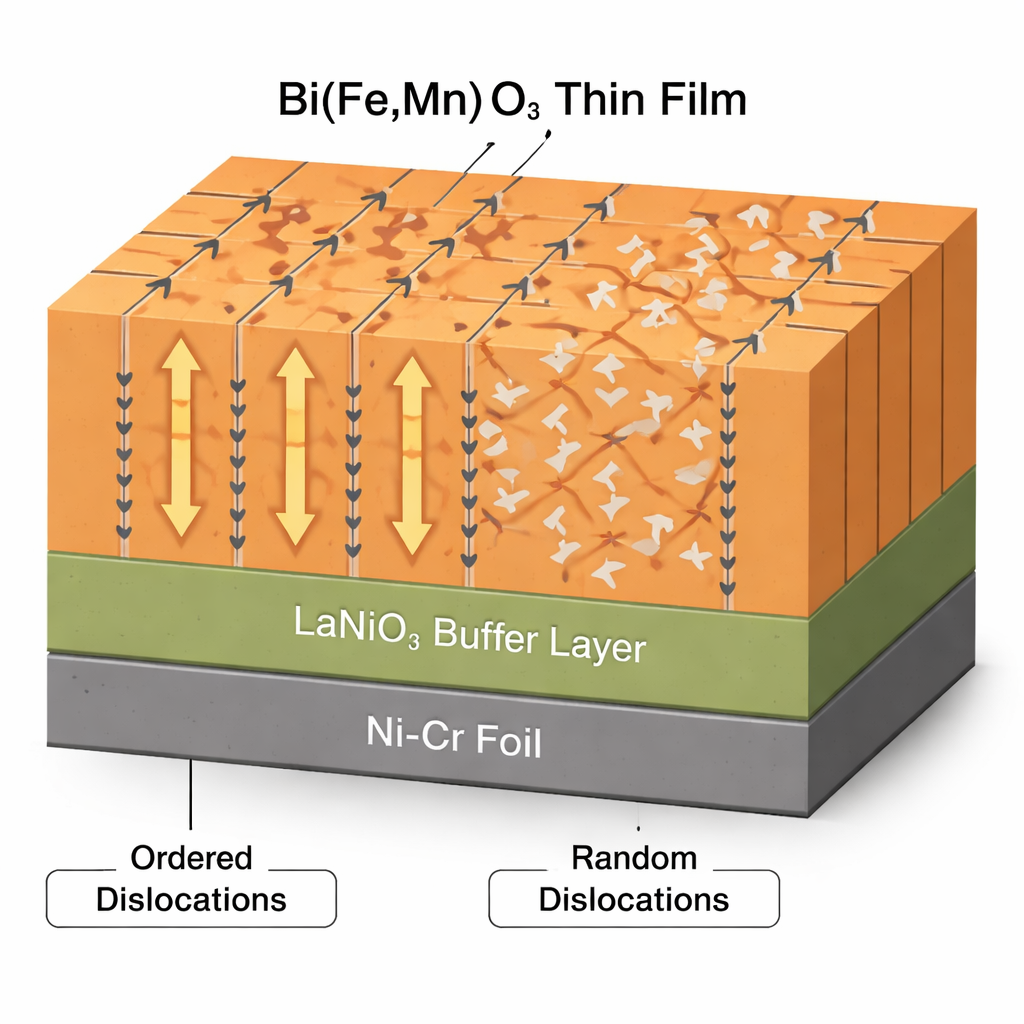

Os pesquisadores concentraram-se em um filme fino de ferrita de bismuto dopado com manganês, escrito como Bi(Fe,Mn)O3, crescido sobre uma folha metálica flexível de níquel–cromo (Ni-Cr). Em vez de buscar uma interface perfeitamente casada e com poucos defeitos, eles usaram intencionalmente um metal cujo espaçamento cristalino e coeficiente de expansão térmica diferem do filme ferroelétrico. Essa incompatibilidade cria naturalmente muitas discordâncias. Para aproveitar isso, inseriram uma camada intermediária cuidadosamente escolhida, LaNiO3, entre o metal e o filme ativo. Esse tampão reduz o desajuste de rede, incentiva uma estrutura de grãos vertical em colunas e direciona suavemente as discordâncias para que se alinhem ao longo das fronteiras entre essas colunas em vez de se espalharem aleatoriamente pelo material.

Da deformação caótica à polarização suave

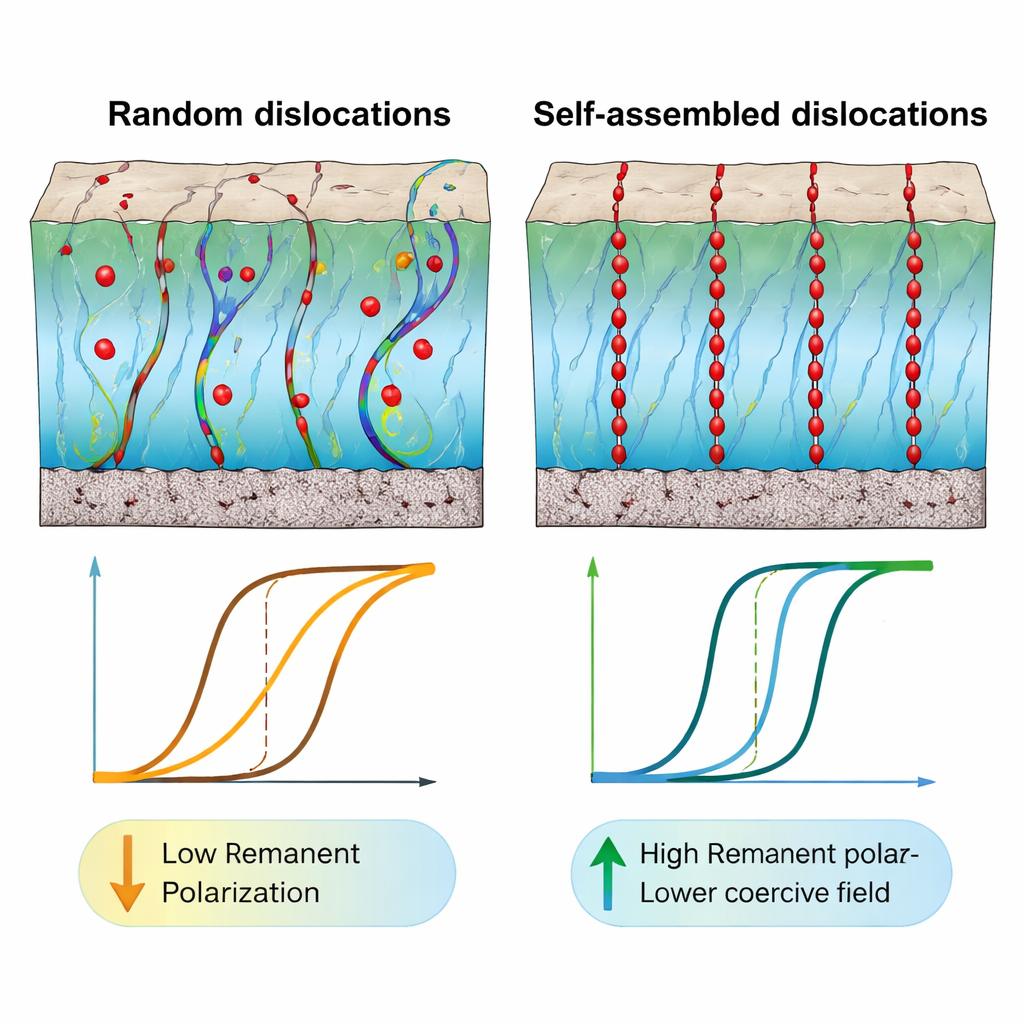

Simulações por computador e microscopia eletrônica de alta resolução mostram como essa ordenação transforma o comportamento interno do filme. Em filmes onde as discordâncias estão distribuídas aleatoriamente, seus campos de deformação torcem e dobram as paredes de domínio, geram polarizações locais em forma de “vórtice” e criam um mosaico de direções de polarização. Isso resulta em polarização global mais fraca, campos elétricos mais altos necessários para alternar estados e domínios que tendem a retornar com mais facilidade ao longo do tempo. Em contraste, quando as discordâncias se auto-organizam ao longo das fronteiras de coluna, o campo de deformação torna-se mais suave e uniforme. A inclinação em escala atômica dos octaedros de oxigênio — as minúsculas gaiolas que cercam os átomos de ferro — fica mais coerente, e a polarização elétrica se alinha de maneira mais consistente através do filme. As paredes de domínio enfrentam um paisagem de travamento mais regular, tornando a comutação mais fácil, porém mais controlada.

Comprovando os benefícios ao longo do tempo

Testes elétricos confirmam essas melhorias estruturais. Filmes recém-crescidos com o tampão de LaNiO3 mostram polarização remanescente mais alta (a “memória” após a remoção do campo), campo coercitivo menor (o esforço necessário para inverter o estado) e corrente de fuga significativamente reduzida em comparação com filmes crescidos diretamente sobre Ni-Cr. A diferença torna-se dramática em testes de envelhecimento: após 60 dias a 60 °C, o filme convencional perde cerca de 90% de sua polarização armazenada e 80% de seu campo de comutação, falhando efetivamente como elemento de memória. O filme projetado, com discordâncias ordenadas ao longo das fronteiras de coluna, perde apenas cerca de 20% da polarização e 35% do campo coercitivo e continua a operar mesmo a 180 °C. Medições locais com sondas em escala nanométrica mostram ainda que seus domínios permanecem estáveis e resistem ao “retrocesso” por tempos muito mais longos.

O que isso significa para a eletrônica do futuro

Para um não especialista, a mensagem principal é que este trabalho transforma falhas em vantagens. Em vez de combater todo defeito, os autores mostram que arranjar deliberadamente as discordâncias dentro de um filme ferroelétrico pode tornar sua ordem elétrica interna mais uniforme, reduzir a energia necessária para comutá-lo e desacelerar drasticamente a perda de desempenho com o tempo e o calor. Essa estratégia de projeto — controlar onde os defeitos se situam em vez de apenas quantos existem — pode orientar o desenvolvimento de dispositivos de memória e sensores mais confiáveis, flexíveis e energeticamente eficientes feitos de óxidos complexos.

Citação: Sui, H., Lou, W., Xiao, S. et al. Tailoring polarization homogeneity in discontinuous-columnar Bi(Fe,Mn)O₃ thin films via dislocation engineering with controlled self-assembly. Nat Commun 17, 1699 (2026). https://doi.org/10.1038/s41467-026-68406-3

Palavras-chave: filmes ferroelétricos finos, engenharia de defeitos, discordâncias, ferrita de bismuto, memória não volátil
