Spektroskopia J w polu zerowym i ultraniskim z użyciem magnetometru diamentowego

Obserwowanie chemii bez olbrzymiego magnesu

Rezonans magnetyczny jądrowy (NMR) jest jednym z filarów współczesnej chemii i medycyny, lecz urządzenia do jego przeprowadzania zwykle opierają się na masywnych, drogich magnesach. W artykule pokazano, że podobne, chemicznie specyficzne sygnały można zarejestrować używając małego kawałka diamentu zamiast magnetu wypełniającego całe pomieszczenie. Ta zmiana otwiera drogę do przenośnych skanerów, które mogą odczytywać informacje molekularne w ciasnych laboratoriach, wewnątrz metalowych rur, a nawet obok żywej tkanki.

Słuchając atomowych „stacji radiowych”

NMR działa, traktując jądra atomowe jak maleńkie nadajniki radiowe, których częstotliwości zależą od chemicznego otoczenia. Tradycyjne skanery używają bardzo silnego pola magnetycznego, by dostroić się do tych emisji. Autorzy badają inny reżim, znany jako NMR w polu zerowym i ultraniskim, gdzie praktycznie nie ma zewnętrznego pola magnetycznego. W tym cichym środowisku sygnały nie zależą od ogromnego magnesu, lecz od wewnętrznych sprzężeń między sąsiadującymi jądrami. Ponieważ otoczenie magnetyczne jest znacznie bardziej jednorodne niż w dużym magnesie, wynikowe linie widmowe mogą być nawet ostrzejsze, dostarczając wysokorozdzielczych odcisków molekularnych, nawet gdy próbki mają nieporęczne kształty lub znajdują się w złożonym otoczeniu.

Diament mierzący najcichsze magnetyczne szepty

Rdzeń nowej platformy stanowi kawałek diamentu zawierający defekty zwane centrami azotowo-wakancyjnymi (NV). Te defekty zachowują się jak ultrasensytywne kompasiki, których orientację można odczytywać przy pomocy światła lasera i mikrofal. Zespół formuje diament w małą ściętą piramidę o wysokości kilkuset mikrometrów i projektuje optykę tak, aby czerwone świecenie z centrów NV było wydajnie zbierane. Następnie pracują w specjalnym trybie działania, który nie wymaga stałego pola tła, lecz używa delikatnie oscylującego pola, aby utrzymać sensor stabilnym i przekształcać zmienne pola magnetyczne w mierzalny sygnał świetlny. Układ osiąga czułości rzędu kilkunastu pikotesli na pierwiastek Hz—wystarczająco, by usłyszeć precesję spinów jądrowych zaledwie przy kilku obrotach na sekundę.

Wzmacnianie próbki zamiast magnesu

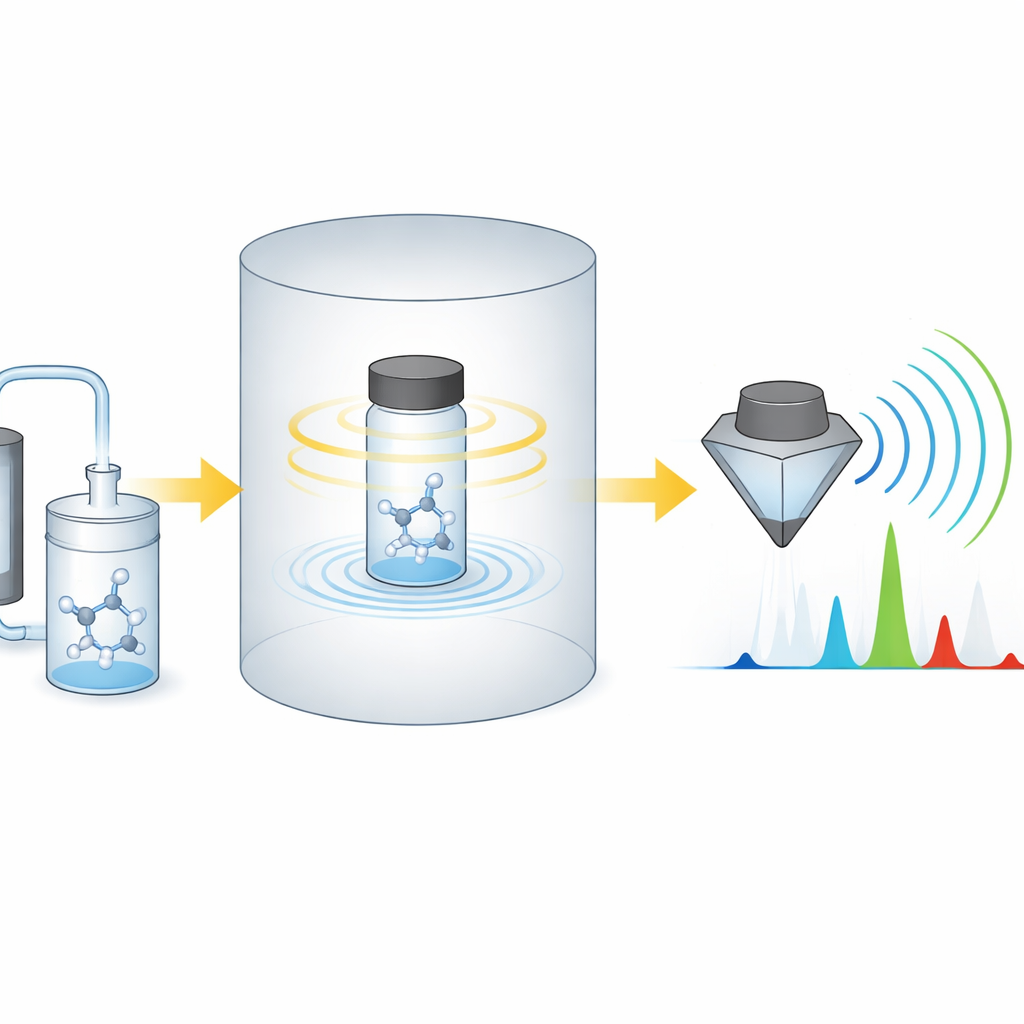

Ponieważ nie ma dużego magnesu wzmacniającego sygnały jądrowe, badacze zamiast tego „naładowują” samą próbkę. Pracują z acetonitrylem, w którym atomy azotu są wzbogacone rzadkim izotopem, oraz mieszają go z katalizatorem i specjalną formą wodoru zwaną parahydrogenem. Dzięki procesowi znanemu jako odwracalna wymiana, uporządkowany stan spinowy wodoru jest przekazywany do acetonitrylu, co dramatycznie zwiększa jego magnetyzację jądrową. Po przepuszczeniu gazu przez ciecz aplikują krótki impuls magnetyczny, a następnie obserwują zanikanie magnetyzacji próbki w ekranowanym obszarze bliskim polu zerowemu. Czujnik diamentowy, umieszczony mniej niż milimetr od próbki, rejestruje wyraźne oscylacje o częstotliwościach rzędu jednego do kilku herców, które odpowiadają dokładnie wzorcowi wewnętrznego sprzężenia między atomami wodoru i azotu w cząsteczce.

Porównanie z istniejącymi sensorami i przesuwanie granic

Aby umieścić swój sensor diamentowy w kontekście, autorzy porównują go ze stanowczym, komercyjnym magnetometrem z atomową parą znajdującym się w tej samej ekranowanej komorze. Komórka z parą oferuje lepszą surową czułość dla odległych, niskoczęstotliwościowych sygnałów, ale jest fizycznie większa i ograniczona do kilku setek herców pasma. Diament z kolei może być ustawiony w odległości kilku dziesiątych milimetra od próbki i wykrywa sygnały do setek herców bez tłumienia przez filtry sprzętowe. Przesuwając czujniki diamentowy i parowy bliżej i dalej od próbki, zespół śledzi, jak siła sygnału rośnie wraz z bliskością i pokazuje, że diament podąża za oczekiwanym zachowaniem dipolowym, aż do momentu, gdy jest tak blisko, że małe pola magnetyczne pochodzące ze sprzętu czujnika zaczynają poszerzać linie spektralne.

Od stołów laboratoryjnych do skanerów w świecie rzeczywistym

Mówiąc prosto, praca ta pokazuje, że diament wielkości chipu może zastąpić masywne urządzenia w pewnych rodzajach chemicznego „słuchania”. Przy pomocy technik hiperpolaryzacji, takich jak użyta tu metoda z parahydrogenem—lub innych schematów zwiększających magnetyzację jądrową—ta sama platforma diamentowa mogłaby odczytywać sygnały wielu różnych cząsteczek w polu zerowym lub ultraniskim. Jej kompaktowy rozmiar, szerokie pasmo i zdolność do znajdowania się tuż przy małych próbkach czynią ją silnym kandydatem do przenośnych narzędzi diagnostycznych, które mogą badać chemikalia przez metalowe ściany, monitorować reakcje w przemyśle lub analizować małe objętości w biologii i medycynie—wszystko bez potrzeby użycia olbrzymiego magnetu nadprzewodzącego.

Cytowanie: Omar, M., Xu, J., Kircher, R. et al. Zero- to ultralow-field J-spectroscopy with a diamond magnetometer. Commun Chem 9, 123 (2026). https://doi.org/10.1038/s42004-026-01962-3

Słowa kluczowe: NMR w polu zerowym, magnetometr diamentowy, centra azotowo-wakancyjne, hiperpolaryzacja, przenośne wykrywanie chemiczne
