Obrazowanie mieliny odporne na ruch w MRI z użyciem bramkowania projekcji 1D

Dlaczego wyraźniejsze skany mózgu mają znaczenie

Lekarze i naukowcy coraz częściej polegają na badaniach MRI, aby zobaczyć „okablowanie” mózgu, szczególnie tłuszczową otoczkę zwaną mieliną, która pomaga sygnałom nerwowym przemieszczać się szybko i niezawodnie. Subtelne zmiany w mielinie wiążą się z takimi schorzeniami jak stwardnienie rozsiane, wstrząśnienie mózgu, padaczka czy choroba Alzheimera. Metoda MRI, która najbezpośredniej ujawnia mielinę, jest jednak powolna i niezwykle wrażliwa na ruchy głowy, co utrudnia jej stosowanie w codziennej praktyce klinicznej — zwłaszcza u pacjentów, którzy nie potrafią pozostać całkowicie nieruchomi. W tym badaniu przedstawiono sposób, który sprawia, że delikatne skany mieliny stają się znacznie bardziej tolerancyjne na ruch, bez wydłużania czasu skanu czy dodawania nowego sprzętu.

Ukryta warstwa napędzająca szybkość mózgu

Mielina to cienka izolująca osłona owinięta wokół włókien nerwowych w mózgu i rdzeniu kręgowym. Dzięki temu, że pozwala impulsom elektrycznym „przeskakiwać” między przerwami w otoczce zamiast przemieszczać się po całym włóknie, mielina przyspiesza przewodzenie sygnałów mniej więcej stukrotnie i znacząco zwiększa zdolność mózgu do przenoszenia informacji. Gdy mielina zostaje uszkodzona lub utracona, sygnały nerwowe zwalniają lub zawodzą, co przyczynia się do problemów z ruchem, wzrokiem, pamięcią i myśleniem. Standardowe skanery MRI widzą jednak głównie wodę w komórkach i wokół nich. Ponieważ sygnał pochodzący bezpośrednio z mieliny zanika w ułamku milisekundy, a otaczająca woda jest 10–20 razy silniejsza, mielina jest w praktyce niewidoczna w rutynowych badaniach.

Specjalne MRI dostrojone do mieliny

Aby temu sprostać, badacze opracowali zaawansowaną metodę zwaną obrazowaniem IR-UTE (inwersja-odzyskanie z ultrakrótki mierzonym echem). Wykorzystuje ona starannie zaprogramowany impuls magnetyczny do czasowego stłumienia silnego sygnału wody, a następnie niemal natychmiast nasłuchuje słabego, szybko zanikającego sygnału z mieliny. Rejestrowane są dwa echa w szybkim odstępie, które następnie są od siebie odejmowane, tak by pozostałości sygnału wody się znosiły, a uzyskany obraz był silnie ważony pod kątem mieliny. Podejście to wykazało już obiecujące wyniki w śledzeniu utraty mieliny po urazach głowy i w stwardnieniu rozsianym. Problem w tym, że skany IR-UTE są długie — około 10 minut — a powstałe obrazy są kruche: nawet niewielkie ruchy głowy mogą wytworzyć smugi i rozmycie, które przytłaczają słaby sygnał mieliny.

Nasłuchiwanie ruchu wewnątrz skanu

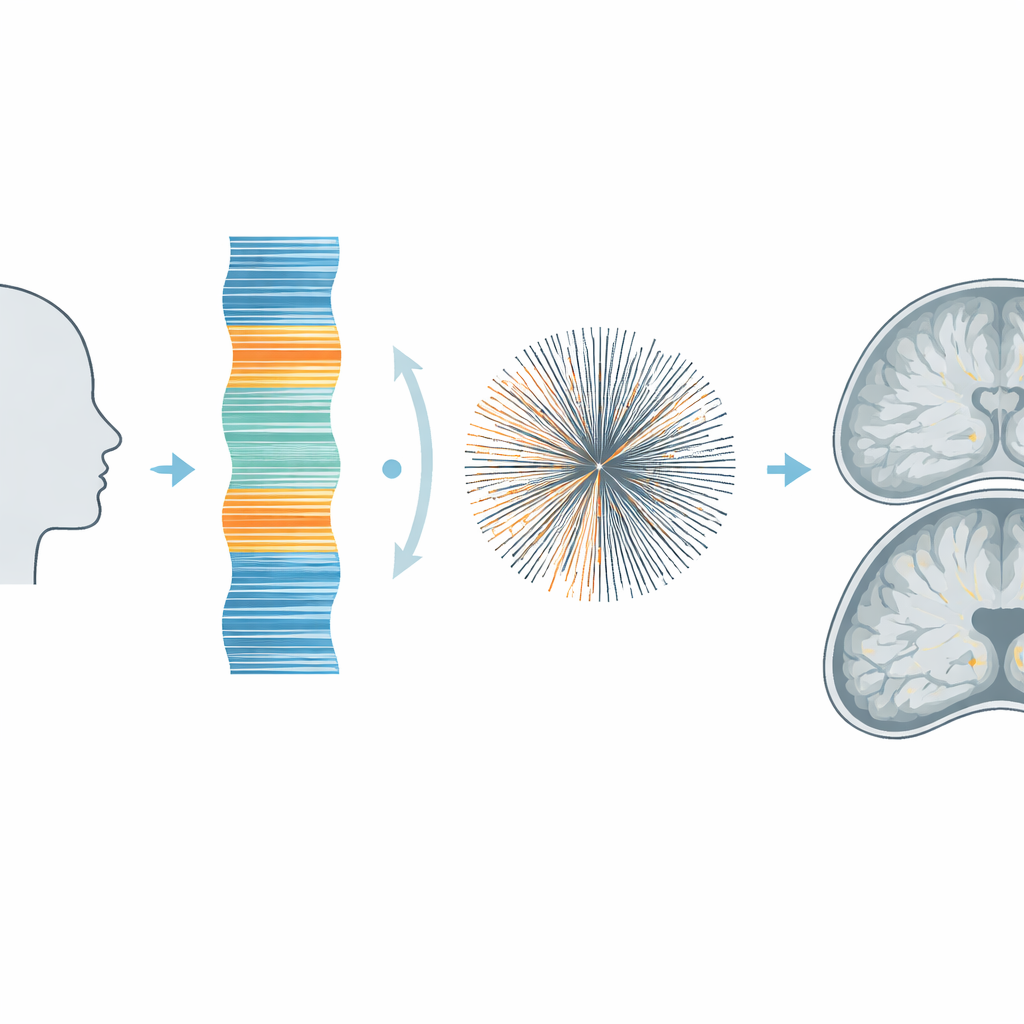

Zamiast prosić pacjentów o absolutną nieruchomość lub instalować kamery i dodatkowe czujniki, zespół zaprojektował sposób, by sam skan MRI monitorował ruch za pomocą własnych danych. Na końcu każdego krótkiego bloku obrazowania skaner szybko mierzy, ile sygnału pochodzi z kolejnych poziomów głowy wzdłuż pojedynczej pionowej linii od góry do dołu. Ten jednowymiarowy „cień” głowy zmienia się przy każdym skinieniu czy przesunięciu. Porównując te profile w czasie, system identyfikuje segmenty danych zarejestrowane podczas ruchu. Uszkodzone fragmenty można następnie wykluczyć z obrazu końcowego — strategia znana jako bramkowanie retrospektywne — wszystko to bez wydłużania przerwy między głównymi impulsami obrazowania.

Zamieszanie wzoru, by ujarzmić artefakty

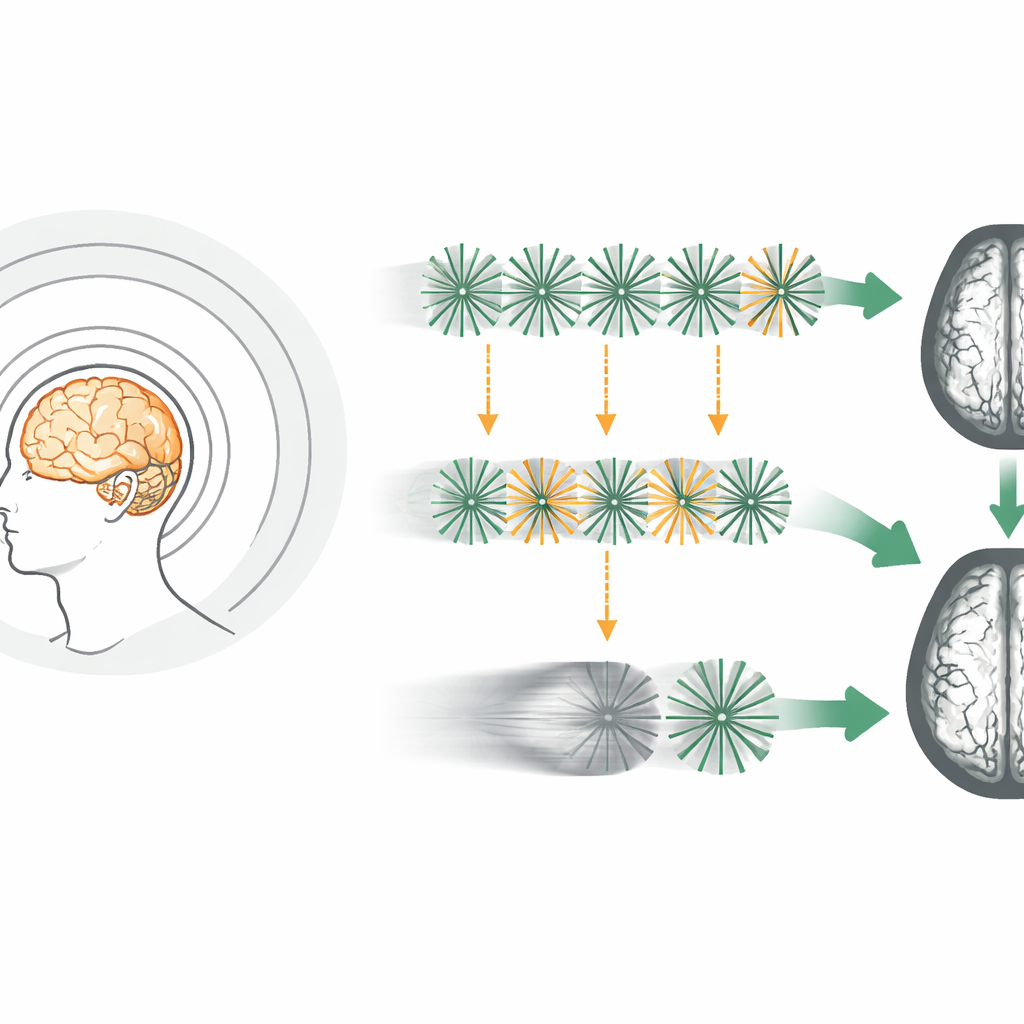

Zwykłe odrzucenie danych zebranych podczas ruchu może samo w sobie stworzyć nowe problemy, jeśli wszystkie odrzucone pomiary skupią się w jednym obszarze wzoru próbkowania skanera. Aby tego uniknąć, badacze zmienili kolejność, w jakiej skaner zbiera swoje radialne „szprychy”, stosując matematyczny trik zwany porządkiem bitowo-odwróconym (bit-reversed ordering). Przebudowuje to kolejność szprych w pseudolosowy wzór, dzięki czemu przy odrzuceniu 10 procent lub więcej, luki rozkładają się równomiernie zamiast tworzyć duży brakujący klin. Symulacje komputerowe z cyfrowym modelem mózgu pokazały, że zwykła sekwencyjna kolejność prowadziła po bramkowaniu do widocznych smug i rozmycia w obszarach bogatych w mielinę, podczas gdy porządek bitowo-odwrócony dawał znacznie czyściejsze obrazy z jedynie niskopoziomowym szumem tła.

Wyraźniejsze mapy mieliny u rzeczywistych osób

Zespół przetestował swoją strategię na trzech zdrowych ochotnikach w klinicznym skanerze MRI o sile 3 tesli. Porównali standardowe i bitowo-odwrócone uporządkowanie szprych, zarówno bez ruchu, jak i przy celowych skinieniach głową w trakcie skanu. Proste progiowanie sygnału pionowego ruchu wskazało, że około 11 procent danych było zanieczyszczonych ruchem. Po usunięciu tych danych obrazy z konwencjonalnym uporządkowaniem traciły kontrast i wykazywały łaciate obszary sygnału mieliny, podczas gdy skany z porządkiem bitowo-odwróconym zachowywały drobne detale w głębokiej istocie białej i korze. W badaniach z celowym ruchem obrazy bramkowane i z porządkiem bitowo-odwróconym były w rzeczywistości ostrzejsze i miały lepszy kontrast mielina–tło niż obrazy zrekonstruowane z pełnego, niebramkowanego zbioru danych, ponieważ rozmycie i duchy spowodowane ruchem zostały w dużej mierze stłumione.

Przybliżanie odpornego na ruch MRI mieliny do praktyki klinicznej

Badanie pokazuje, że połączenie wewnętrznego monitora ruchu z mądrzejszym wzorem próbkowania może przekształcić badanie mieliny wrażliwe na ruch, stosowane dotąd w badaniach, w bardziej odporne narzędzie odpowiednie do codziennego użytku. Dzięki wykorzystaniu szybkiej jednowymiarowej projekcji do wykrywania ruchów głowy oraz porządku bitowo-odwróconego do równomiernego rozproszenia brakujących danych, metoda poprawia jakość obrazów mieliny bez dodatkowego czasu skanowania czy specjalistycznego sprzętu. W przyszłości może to ułatwić niezawodne mapowanie mieliny u dzieci, starszych dorosłych i pacjentów z zaburzeniami neurologicznymi — otwierając wyraźniejsze okno na okablowanie mózgu w sytuacjach, gdy całkowite unieruchomienie jest po prostu niemożliwe.

Cytowanie: Park, J., Sedaghat, S., Oguz, K.K. et al. Motion-robust myelin imaging in MRI using 1D projection gating. Sci Rep 16, 7866 (2026). https://doi.org/10.1038/s41598-026-39238-4

Słowa kluczowe: obrazowanie mieliny, korekcja ruchu w MRI, ultrakrótkie echo, białe istota mózgu, choroba neurodegeneracyjna
