Analizy grafowe udziału nasycenia odpychających domieszek w roztworach stałych

Dlaczego upakowane atomy mają znaczenie

Współczesne metale i półprzewodniki rzadko są czyste. Inżynierowie celowo dodają różne rodzaje atomów — zwane domieszkami — aby dostroić wytrzymałość, udarność, odporność na korozję czy właściwości elektroniczne. W wielu istotnych materiałach atomy domieszek aktywnie jednak unikają siebie nawzajem, woląc nie sąsiadować z atomem tego samego rodzaju. Ta cicha gra atomowego „dystansu społecznego” ogranicza, ile domieszki materiał może bezpiecznie i użytecznie przyjąć. Artykuł bada to ograniczenie przy użyciu narzędzi matematyki i fizyki i pokazuje, że zaskakująco proste reguły dotyczące podstawowej sieci atomowej potrafią przewidzieć, kiedy odpychające domieszki osiągają punkt nasycenia.

Atomy na sieci

Autorzy koncentrują się na substytucyjnych roztworach stałych — szerokiej klasie stopów, w których każdy punkt regularnej sieci atomowej (kratki) jest zajęty albo przez atom bazowy, albo przez atom domieszki. Eksperymenty wykazały, że w wielu układach — takich jak stale żelazo‑chrom, złożone stopy o wysokiej entropii czy półprzewodnikowe stopy grupy IV, np. german‑cyna — pewne pary domieszek rzadko siedzą obok siebie. Zamiast tego tworzą wzory znane jako krótkozasięgowy porządek, gdzie lokalne układy odbiegają od losowego rozmieszczenia. Ukryty porządek może silnie wpływać na właściwości mechaniczne i elektryczne, a jednocześnie jest trudny do bezpośredniej obserwacji w eksperymentach. Naturalne, lecz wcześniej bez odpowiedzi, pytanie brzmi: jeśli atomy domieszek muszą unikać sąsiedztwa, ile ich zmieścimy w sieci zanim zasada ta stanie się niemożliwa do spełnienia?

Prosta gra upakowywania na kratce

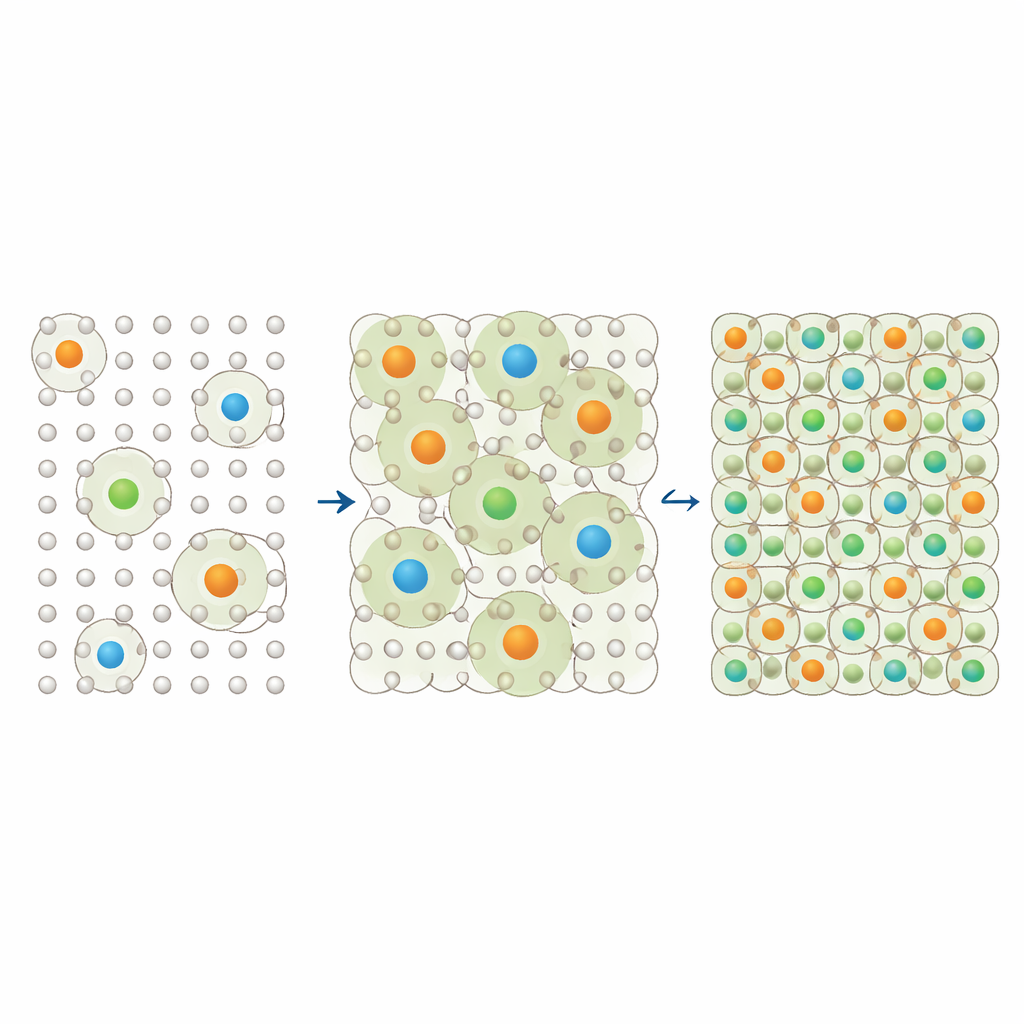

Aby to zbadać, badacze modelują wstawianie domieszek jako losowy proces upakowywania na kratce. Wyobrażają sobie początek od czystego materiału bazowego i dodawanie domieszek jeden po drugim. Każda nowa domieszka jest umieszczana losowo na miejscu, które nie jest już domieszką i nie sąsiaduje z żadną istniejącą domieszką. Gdy miejsce zostanie wybrane, staje się miejscem domieszki; jego sąsiednie miejsca stają się zablokowane dla przyszłych domieszek. Proces trwa, aż nie pozostanie już żadne uprawnione miejsce. Końcowy ułamek miejsc zajętych przez domieszki definiuje się jako udział nasycenia. Dzięki symulacjom komputerowym na 14 różnych typach sieci — w tym powszechnych strukturach jak kratka regularna zależna od ciała (bcc), płasko‑centrowana (fcc) i bardziej egzotycznych wysokowymiarowych kratkach — autorzy pokazują, że każda kratka ma bardzo powtarzalny udział nasycenia, będący wewnętrznym odciskiem palca tego, jak przyjmuje ona odpychające domieszki.

Grafy, połączenia i uniwersalna reguła

Zamiast traktować każdą kratkę osobno, autorzy przeformułowują problem w języku teorii grafów, gdzie każde miejsce atomowe jest punktem (wierzchołkiem), a każda relacja sąsiedztwa jest krawędzią. Aproksymują rzeczywiste kratki za pomocą losowych grafów regularnych — sieci, w których każdy wierzchołek ma taką samą liczbę sąsiadów, zwaną liczbą koordynacyjną. Następnie zapisują proste równania śledzące, krok po kroku, ile miejsc jest domieszkami, zablokowanymi sąsiadami lub wciąż dostępnymi podczas procesu upakowywania. Rozwiązanie tych równań daje zwarte wyrażenie przewidujące udział nasycenia wyłącznie na podstawie liczby koordynacyjnej. Symulacje na dużych grafach losowych potwierdzają tę prognozę bez dowolnych dopasowywanych parametrów, pokazując, że nasycenie odpychających domieszek jest, w pierwszym przybliżeniu, kontrolowane głównie przez to, ile każdy punkt ma sąsiadów.

Kiedy lokalne pętle zmieniają ograniczenie

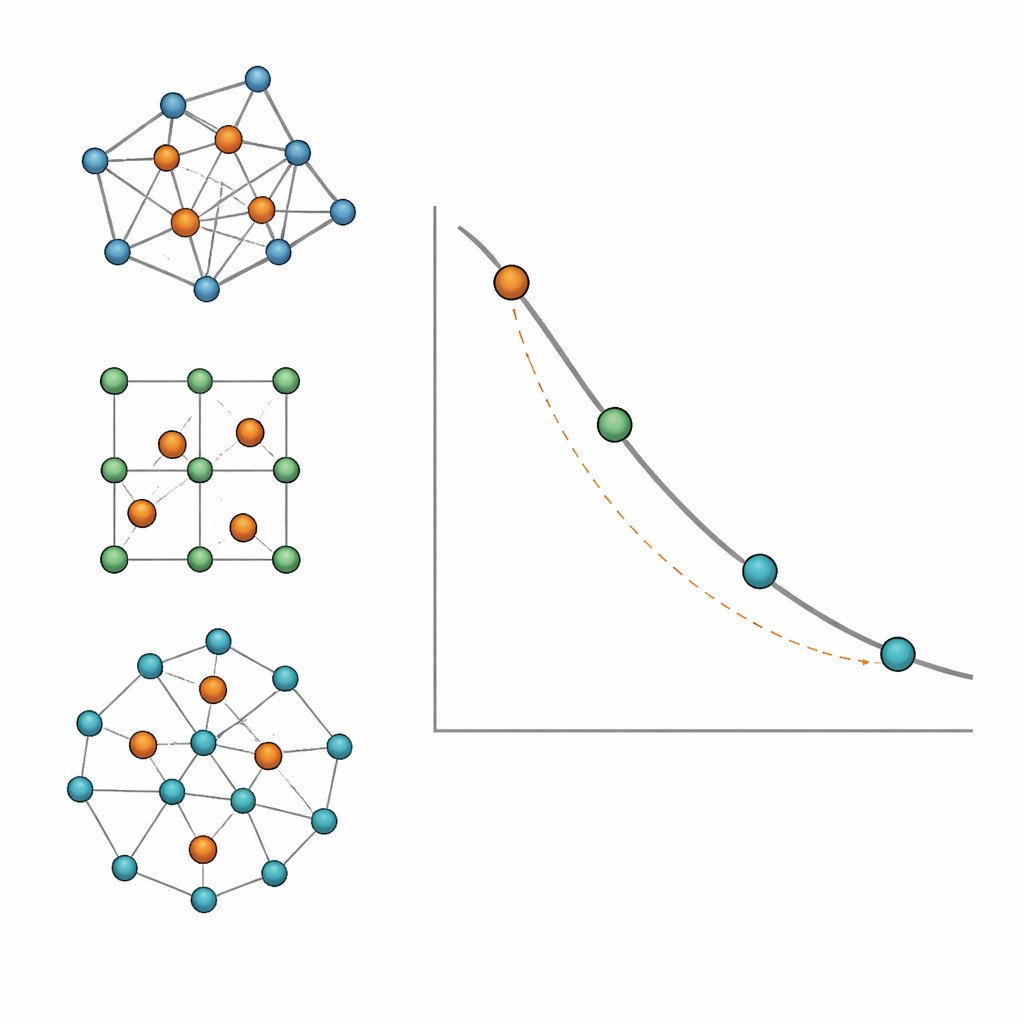

Rzeczywiste kryształy jednak nie są perfekcyjnie losowymi sieciami. Zawierają wiele małych pętli połączonych miejsc — trójkąty, kwadraty, sześciokąty — które subtelnie zmieniają zdolność upakowania. Aby to uwzględnić, autorzy odwołują się do innej własności grafu zwanej girth: rozmiaru najmniejszej pętli w sieci. Porównując symulacje na rzeczywistych kratkach z formułą opartą na grafie losowym, znajdują systematyczny wzorzec. Kratki bogate w trójkątne pętle (girth 3), jak struktura płasko‑centrowana (fcc), mają tendencję do niższych udziałów nasycenia niż przewiduje model. Kratki zdominowane przez cztero‑elementowe pętle (girth 4), takie jak prosta sześcienna i zależna od ciała (bcc), mogą upakowywać odpychające domieszki gęściej niż sugeruje model grafu losowego. Struktury z większymi pętlami zbliżają się do prostego przewidywania. Nawet jednowymiarowe łańcuchy i skończone pierścienie dobrze wpisują się w ten grafowy obraz.

Od abstrakcyjnych grafów do rzeczywistych materiałów

Te wnioski mają konkretne konsekwencje. W ferrytowych stalach nierdzewnych atomy chromu odpychają się wzajemnie przy rozrzedzeniu; jeśli ich koncentracja przekroczy udział nasycenia dla kratki zależnej od ciała, bardziej prawdopodobne staje się tworzenie się klastrów bogatych w chrom, które kruszą stal. W stopach o wysokiej i średniej entropii liczba pierwiastków i ich ułamki decydują, czy odpychające składniki w ogóle mogą pozostać nie‑sąsiadujące; dla stopu o strukturze bcc na przykład mieszanka czteroskładnikowa może pozostać poniżej progu nasycenia, podczas gdy mieszanka trzyskładnikowa nie. Te same pomysły rozszerzają się na wodór zajmujący miejsca międzywęzłowe w metalach, a nawet na układy bezuporządkowane jak szkła metaliczne, o ile znana jest przybliżona łączność i rozmiary pętli.

Co to oznacza w prostych słowach

W istocie badanie pokazuje, że istnieje matematycznie przewidywalny sufit, ile wzajemnie unikających się atomów domieszki materiał może pomieścić, i że ten sufit zależy głównie od liczby sąsiadów każdego miejsca oraz od tego, jak ci sąsiedzi tworzą małe pętle. Poprzez połączenie szczegółowych symulacji z prostym modelem grafowym, autorzy dostarczają uniwersalnej recepty na oszacowanie udziału nasycenia w wielu różnych materiałach. Dla inżynierów oznacza to, że bezpieczne i skuteczne poziomy domieszek — zanim pojawi się niepożądane grupowanie albo zmiany elektroniczne — można oszacować na podstawie niewielkiego zestawu cech strukturalnych, co daje potężne narzędzie do projektowania zaawansowanych stopów i półprzewodników.

Cytowanie: Kubo, A., Abe, Y. Graph-theoretic analyses of saturation fraction of repulsive dopants in solid solutions. Sci Rep 16, 7650 (2026). https://doi.org/10.1038/s41598-025-30829-1

Słowa kluczowe: odpychające domieszki, krótkozasięgowy porządek, grafy losowe, projektowanie stopów, udział nasycenia
