Szerokopasmowy, dostrajany filtr przepustowy o kierunkowości (nonreciprocal) wykorzystujący magnetostatyczne fale powierzchniowe przy zerowym poborze mocy statycznej

Dlaczego inteligentniejsze filtry radiowe są istotne

Nasze telefony, routery Wi‑Fi, satelity i przyszłe sieci 6G współdzielą zatłoczony, niewidoczny szlak — widmo radiowe. W miarę jak coraz więcej urządzeń komunikuje się jednocześnie i na coraz większej liczbie częstotliwości, trudniej jest wyłowić pożądane sygnały, jednocześnie blokując zakłócenia i echo. W artykule przedstawiono niewielki, energooszczędny filtr radiowy, który potrafi wyodrębnić wąski wycinek pasma w bardzo szerokim zakresie częstotliwości i jednocześnie silnie narzucać jednokierunkowy przepływ sygnału — funkcje, które mogą uczynić przyszłe systemy bezprzewodowe szybszymi, bardziej niezawodnymi i bardziej energooszczędnymi.

Wiele filtrów w jednym małym module

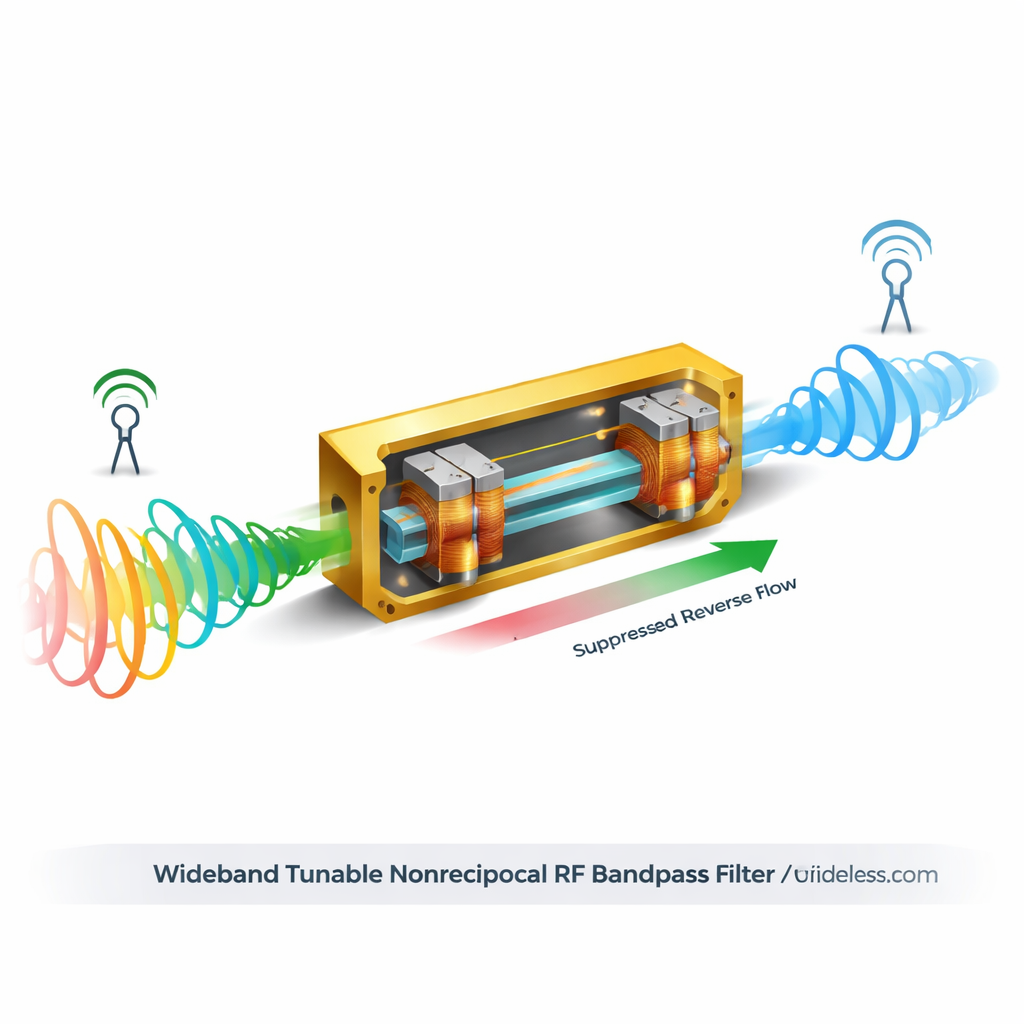

Konwencjonalne radia często polegają na zestawach stałych filtrów oraz oddzielnych „izolatorach”, które zapobiegają odbiciom sygnału z powrotem do czułej elektroniki. Te elementy zajmują miejsce, dodają straty sygnału i zużywają energię, zwłaszcza gdy są wykonane z tradycyjnych elementów magnetycznych lub aktywnych układów tranzystorowych. Opisane tu urządzenie zastępuje taki zestaw pojedynczym, kompaktowym modułem o wielkości zbliżonej do małej kostki cukru (około 1 cm³). Może być płynnie dostrajane od 4 do 17,7 gigaherca — zakres obejmujący dzisiejsze pasma 5G poniżej 6 GHz, łącza satelitarne i znaczną część proponowanego spektrum 6G „FR3” — przy zachowaniu niskich strat, silnego tłumienia niepożądanych częstotliwości oraz izolacji jednokierunkowej przekraczającej 25 decybeli.

Sterowanie małymi falami magnetycznymi

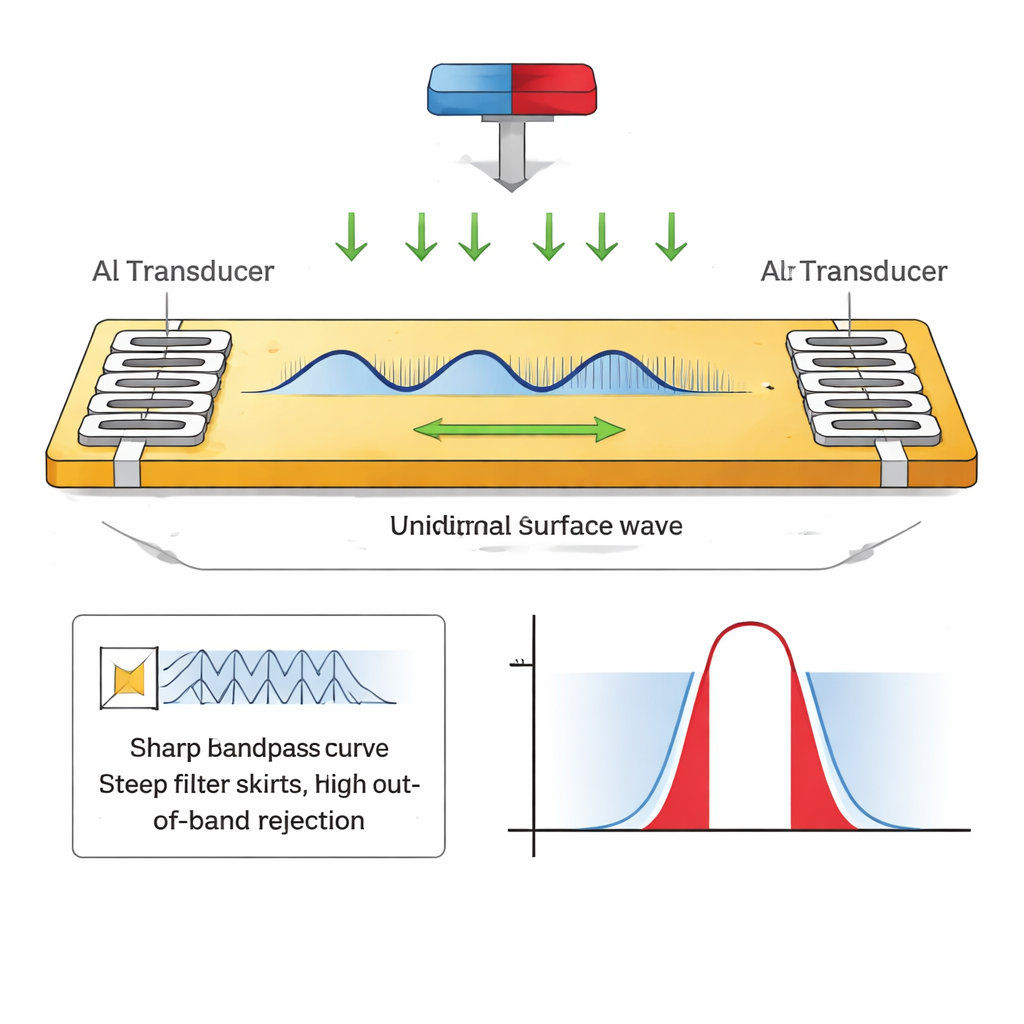

Filtr działa poprzez przemianę sygnału elektrycznego w specjalny rodzaj magnetycznej fali powierzchniowej, zwaną magnetostatyczną falą powierzchniową, która podąża wzdłuż paska kryształu zwanego granatem itrowo‑żelazowym (YIG). Wzory aluminiowe w kształcie meandru na wejściu i wyjściu pełnią rolę miniaturowych anten uruchamiających i odbierających te fale. Kluczową innowacją jest zastosowanie znacznie grubszej warstwy YIG — około 18 mikrometrów zamiast kilku mikrometrów stosowanych we wcześniejszych chipach — wraz ze sprytnym etapem planaryzacji, który wygładza strome krawędzie trawionego kryształu, dzięki czemu linie metalowe można wytwarzać niezawodnie. Ta grubsza warstwa pozwala falom przemieszczać się szybciej i z mniejszymi stratami oraz naturalnie wyostrza krawędź pasma przepustowego, dając stromy, niemal „ceglany” filtr odcinający, który szybko tłumi pobliskie, niepożądane kanały.

Formowanie fal dla czystszych, jednokierunkowych sygnałów

Poza grubością, zespół precyzyjnie kształtuje sposób, w jaki fale są wprowadzane i ograniczane. Przekształtniki meandrowe zaprojektowano tak, aby preferowały określone długości fal i eliminowały inne, co spłaszcza pasmo przepustowe filtra i redukuje niepożądane piki. Zastosowanie dwóch takich przekształtników równolegle poprawia dopasowanie elektryczne do standardowych układów 50 omów, zmniejszając straty sygnału do około 3–5 decybeli i dodatkowo wzmacniając tłumienie sygnałów spoza pasma, często o ponad 30 decybeli. Sam pasek YIG jest wycięty w kształt podwójnego heksagonu zamiast prostokąta. Te ukosowane krawędzie zniechęcają do wewnętrznych echa i fal stojących, które w przeciwnym razie pozwoliłyby sygnałom cofać się, poprawiając tym samym jednokierunkowe zachowanie urządzenia bez dodatkowych elementów.

Strojenie magnetyczne przy niemal zerowym poborze mocy

Aby dostroić częstotliwość środkową, filtr korzysta z zintegrowanego obwodu polaryzacji magnetycznej złożonego z magnesów trwałych, miękkich „jarzm” magnetycznych oraz programowalnych magnesów nawiniętych z cewkami. Krótkie impulsy prądu chwilowo namagnetyzowują lub rozmagnesowują regulowane magnesy, zmieniając pole magnetyczne przenikające pasek YIG i przesuwając częstotliwość pracy filtra. Co istotne, raz ustawione magnesy utrzymują swój stan bez ciągłego zasilania, w przeciwieństwie do masywnych elektromagnesów często stosowanych przy urządzeniach YIG. Ulepszony projekt magnetyczny kieruje więcej strumienia magnetycznego do niewielkiej szczeliny, w której znajduje się filtr, osiągając pola rzędu około 5700 Gauss w objętości zaledwie 1,07 cm³ i umożliwiając szeroki zakres strojenia przy zerowym poborze mocy statycznej.

Co to oznacza dla przyszłych urządzeń bezprzewodowych

W praktyce praca ta demonstruje pojedynczy, miniaturowy filtr, który może przesuwać się przez wiele istotnych pasm bezprzewodowych, precyzyjnie wybierać wąskie kanały, skutecznie blokować zakłócenia i wymuszać jednokierunkowy przepływ — wszystko to przy pobieraniu energii tylko podczas regulacji częstotliwości. Takie połączenie nie zostało wcześniej osiągnięte przy częstotliwościach sięgających 18 gigaherców. Urządzenia tego typu mogą uprościć przednie końcówki radiowe w 5G, 6G, łączy satelitarnych, radarach i sprzęcie pomiarowym, zastępując wiele stałych filtrów i masywnych izolatorów, zmniejszając rozmiar, straty i zużycie energii. Dla czytelników nietechnicznych najważniejsze jest to, że autorzy pokazali nowy sposób budowy „bardziej inteligentnych” filtrów, które dają radiom lepszą kontrolę nad tym, gdzie sygnały płyną w częstotliwości i w kierunku, pomagając przyszłym systemom komunikacyjnym pozostać szybkim i niezawodnym w coraz bardziej zatłoczonym widmie radiowym.

Cytowanie: Du, X., Ding, Y., Yao, S. et al. A wideband tunable, nonreciprocal bandpass filter using magnetostatic surface waves with zero static power consumption. Nat Commun 17, 1574 (2026). https://doi.org/10.1038/s41467-026-68289-4

Słowa kluczowe: filtry bezprzewodowe, magnetostatyczne fale powierzchniowe, granat baru itrytowo‑żelazowy (YIG), urządzenia nieodwrotne, strojenie częstotliwości
