Technologia druku elektrohydrodynamicznego: mechanizmy, kontrola i zastosowania

Drukowanie mikroskopijnych struktur za pomocą pól elektrycznych

Wyobraź sobie możliwość „rysowania” ultracienkich przewodów, czujników i rusztowań medycznych bezpośrednio na niemal dowolnej powierzchni — od elastycznego tworzywa po zakrzywione szkło — wykorzystując jedynie maleńkie strumienie cieczy i pole elektryczne. To jest obietnica druku elektrohydrodynamicznego (EHD), metody druku 3D na skali mikro- i nanometrowej, która może przekształcić sposób wytwarzania elektroniki, implantów medycznych, elementów optycznych i urządzeń energetycznych. Ten artykuł przeglądowy wyjaśnia, jak działa druk EHD, jak inżynierowie uczą się go kontrolować i co może oznaczać dla przyszłych technologii — mniejszych, sprytniejszych i bardziej adaptowalnych niż dzisiejsze urządzenia.

Jak elektryczność rozciąga atrament w maleńkie dysze

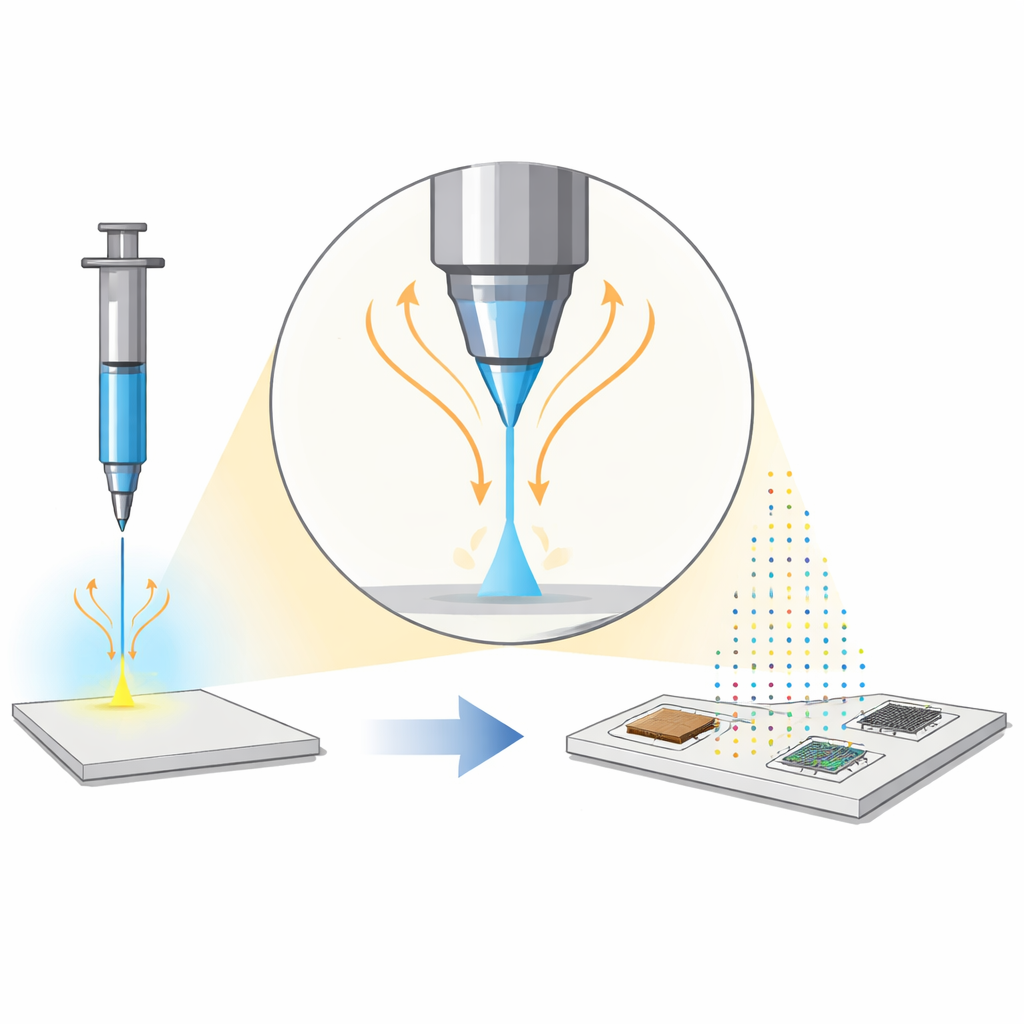

W centrum druku EHD leży prosty pomysł: użyć silnego pola elektrycznego, by rozciągnąć ciecz w ostry stożek, a następnie w ultracienki strumień. Strzykawka podaje funkcjonalny „atrament” do maleńkiej dyszy umieszczonej nad podłożem. Po przyłożeniu wysokiego napięcia między dyszą a substratem ładunki w cieczy przemieszczają się na powierzchnię, rozciągając kroplę w wyostrzony kształt zwany stożkiem Taylora. Jeśli siła elektryczna przezwycięży napięcie powierzchniowe i lepkość, z dyszy wyrzucany jest strumień znacznie cieńszy niż otwór dyszy. W zależności od siły pola i właściwości atramentu, strumień może tworzyć indywidualne krople, ciągłe włókna lub mgiełkę nanocząstek, co umożliwia wzory od izolowanych kropek po sieci nanowłókien i jednorodne cienkie powłoki.

Poskramianie niestabilności i utrzymanie strumienia w szeregu

Przekształcenie tego delikatnego zjawiska w niezawodne narzędzie produkcyjne jest wyzwaniem. Strumień rządzi się splątaniem oddziałujących sił: napięcia powierzchniowego, lepkości, grawitacji oraz naprężeń elektrycznych w cieczy i powietrzu. Niewielkie zmiany napięcia, prędkości przepływu czy warunków środowiskowych mogą powodować chwianie się strumienia, rozpad na niepożądane „satelitarne” kropelki lub smaganie w spirale, niszcząc wierność wzoru. Badacze opracowali modele fizyczne i matematyczne, by zmapować różne tryby pracy i przewidywać, kiedy strumień pozostanie stabilny. Analizują, jak powstają satelitarne krople wzdłuż cieniejących nitkowych wąków cieczy, jak niestabilności smagania wywodzą się z nierównomiernego rozłożenia ładunku powierzchniowego oraz jak resztkowe oscylacje cieczy przy dyszy mogą rozmywać szybkie, powtarzalne drukowanie. Nowe symulacje w pełnym 3D i ulepszone prawa skalowania pomagają określić bezpieczne „okna” pracy, w których proces jest zarówno precyzyjny, jak i powtarzalny.

Mądrzejsza kontrola, mądrzejsze atramenty, mądrzejszy sprzęt

Ponieważ wiele czynników jest sprzężonych, druk EHD przesuwa się od metody prób i błędów w kierunku kontroli opartej na danych. Systemy zamkniętej pętli wykorzystują kamery i czujniki elektryczne do obserwacji strumienia w czasie rzeczywistym i automatycznie dostosowują przebieg napięcia lub przepływ, by utrzymać stożek i strumień w pożądanym stanie. Modele uczenia maszynowego uczą się zależności między ustawieniami procesu a cechami wydruków, umożliwiając szybkie przewidywanie wielkości kropli czy szerokości linii, a nawet optymalizację w locie. Równocześnie projektowanie atramentów stało się istotnym dźwignią: poprzez dostrojenie lepkości, napięcia powierzchniowego, przewodności, elastyczności polimerów, nanocząstek i mieszanek rozpuszczalników, badacze mogą tłumić efekt „pierścienia kawowego” przy schnięciu, unikać zapychania dyszy i zachowywać drobne detale. Sprzęt również ewoluuje — od wielodyszowych zestawów zwiększających wydajność, przez elektrody pomocnicze skupiające pole elektryczne, po współosiowe dysze drukujące włókna lub krople o strukturze rdzeń‑powłoka.

Od elastycznej elektroniki po żywe tkanki i światło

Te postępy zaczynają procentować w rzeczywistych urządzeniach. W elektronice druk EHD może zapisywać metaliczne ścieżki i kanały półprzewodnikowe o szerokości rzędu kilkudziesięciu nanometrów, umożliwiając elastyczne tranzystory, pionowe połączenia i wysoce rozdzielcze wyświetlacze, takie jak diody kwantowe i panele micro‑OLED z gęstością pikseli odpowiednią dla rzeczywistości wirtualnej i rozszerzonej. W biomedycynie drukowane włókniste rusztowania EHD kierują wzrostem komórek przy naprawie ścięgien, nerwów, kości i tkanki serca, a współosiowo drukowane cząstki i włókna służą jako długotrwałe depozyty leku. W optyce i energetyce ta sama technika tworzy macierze mikrosoczewek, rezonatory optyczne, mikro‑superkondensatory oraz triboelektryczne nanogeneratora zbierające ruch lub światło — często na zakrzywionych lub rozciągliwych podłożach, których nie obrobią konwencjonalne procesy.

Dokąd zmierza ta mikroskopijna technologia druku

Artykuł konkluduje, że druk EHD wyłania się jako wszechstronna platforma do budowy złożonych systemów na mikro‑ i nanoskalę, ale wciąż stoi kilka przeszkód pomiędzy demonstracjami laboratoryjnymi a produkcją przemysłową. Kontrola szybkiego, nieliniowego procesu płynnego w czasie rzeczywistym, formułowanie atramentów jednocześnie łatwych w druku i wysokowydajnych, zapewnienie silnych interfejsów między wieloma materiałami oraz skalowanie do gęstych wielodyszowych układów bez zakłóceń elektrycznych to otwarte problemy. Autorzy argumentują, że połączenie lepszego zrozumienia fizyki z uczeniem maszynowym, zaawansowaną chemią atramentów i precyzyjnymi systemami ruchu będzie kluczowe. Jeśli te wyzwania zostaną pokonane, druk EHD może stać się powszechną metodą wytwarzania kolejnej generacji elektroniki, urządzeń medycznych, zbieraczy energii i komponentów optycznych bezpośrednio tam, gdzie są potrzebne.

Cytowanie: Tian, Y., Zhou, J., Zhu, H. et al. Electrohydrodynamic printing technology: mechanisms, control, and applications. Microsyst Nanoeng 12, 83 (2026). https://doi.org/10.1038/s41378-026-01195-3

Słowa kluczowe: druk elektrohydrodynamiczny, mikro-nanoskalowa fabrykacja, elastyczna elektronika, biofabrikacja, wysokorozdzielcze wytwarzanie addytywne
