Elektrostatische engineering op atomaire schaal van vlakke banden in een K3P‑Lieb‑rooster

Quantum‑snelwegen voor elektronen bouwen

Moderne elektronica berust grotendeels op elektronen die snel door materialen bewegen, maar er opent zich een heel andere wereld wanneer elektronen bijna tot stilstand worden afgeremd. In zulke “verkeersopstopping”‑omstandigheden domineren hun wederzijdse afstoting en aantrekking, wat leidt tot exotische materiaaltoestanden zoals onconventionele supergeleiders of elektronenkristallen. Dit artikel beschrijft een manier om zulke traag‑bewegende elektronenomgevingen—bekend als vlakke banden—bedoeld te creëren en fijn af te stemmen op de schaal van losse atomen in een ultradun materiaal gemaakt van kalium en fosfor.

Wanneer elektronen weigeren te bewegen

In de meeste vaste stoffen bezetten elektronen energiebanden die soepel krommen met impuls, wat weerspiegelt hoe makkelijk ze kunnen bewegen. Een vlakke band is het tegenovergestelde: de energie verandert nauwelijks als de impuls van het elektron varieert, wat betekent dat de effectieve massa enorm wordt en de beweging sterk wordt onderdrukt. In dit regime kunnen zelfs bescheiden elektrische wisselwerkingen tussen elektronen de overhand krijgen, wat mogelijk leidt tot ongebruikelijke fasen zoals superconductiviteit, fractionele quantum Hall‑toestanden of Wigner‑kristallen waarin elektronen zichzelf in geordende patronen rangschikken. Veel onderzoeksgroepen hebben geprobeerd vlakke banden te ontwerpen met sterke magnetische velden, complexe gelaagde structuren of fijn gedraaide atomair dunne lagen, maar deze aanpakken vergen vaak extreme condities of moeilijke fabricage.

Een ontworpen atomair rooster op goud

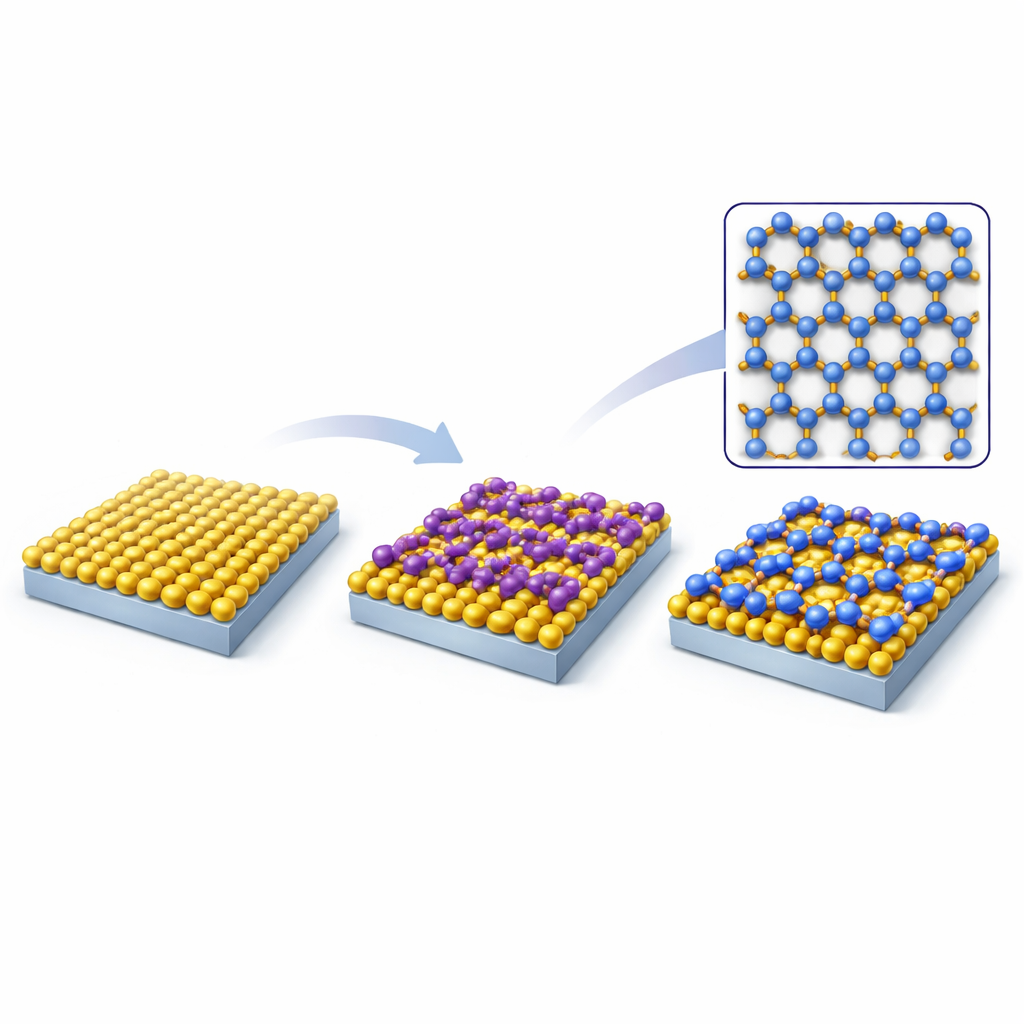

De auteurs kiezen een andere route door een speciaal gepatenteerd atomair rooster direct op een goudoppervlak te bouwen. Ze beginnen met een schoon goudkristal en deponeren fosformoleculen erop bij hoge temperatuur, waardoor een goed geordende goud‑fosforlaag ontstaat. Daarna voegen ze kaliumatomen toe en verhitten het systeem zachtjes opnieuw. Onder deze omstandigheden vervangen de kaliumatomen bepaalde goudatomen, en assembleren zij zich samen met het fosfor tot een nieuwe, ultradunne verbinding genaamd K3P. Hoog‑resolutiescanningtunnelmicroscopiebeelden tonen aan dat de atomen zich rangschikken in een zogenaamd Lieb‑rooster—een herhalend vierkant patroon waarbij sommige posities ontbreken—gestapeld als een dubbele atomaire laag. Deze specifieke geometrie staat in de theorie bekend om vlakke elektronische banden te bevoordelen omdat elektrongolven onderling interfereren op een manier die beweging langs sommige paden uitschakelt.

Drie vlakke banden en hun verborgen spelers

Om te begrijpen hoe elektronen zich in dit nieuwe rooster gedragen, combineert het team directe tunneling‑spektroscopiemetingen met gedetailleerde computersimulaties gebaseerd op kwantummechanica. Ze vinden drie afzonderlijke energiedomeinen waarin de elektronen bijna vlakke banden vormen. Twee daarvan ontstaan door kwantuminterferentie binnen het Lieb‑rooster zelf, inclusief subtiele “next‑nearest” hopping tussen kaliumatomen. De derde vlakke band vindt zijn oorsprong in kaliumatomen die in de bovenste oppervlaklaag zitten, waarvan de elektronen sterk gelokaliseerd zijn. Gezamenlijk verschijnen deze drie vlakke banden als scherpe pieken in de lokale elektronische toestandsdichtheid gemeten door de microscoop—experimentele vingerafdrukken die nauw overeenkomen met de theoretische voorspellingen.

Atomaire defecten gebruiken als kleine elektrostatische knoppen

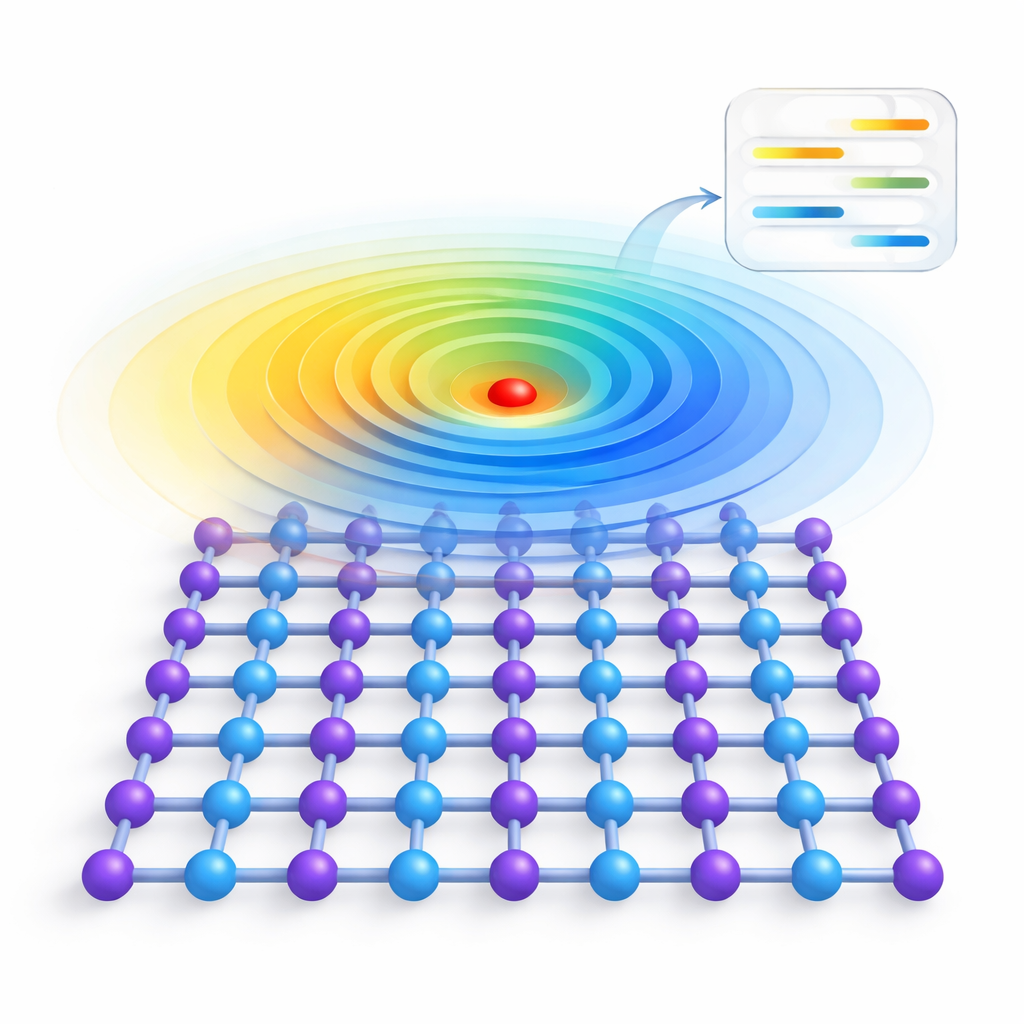

Misschien wel het meest opvallende resultaat komt van wat normaal als onvolkomenheden wordt beschouwd: defecten in de K3P‑laag. In de microscoopbeelden treden bepaalde defecten op als heldere vlekken. Door te meten hoe de elektronniveaus verschuiven wanneer de sondes verplaatst worden ten opzichte van deze vlekken, observeren de onderzoekers een vloeiende buiging van de banden, alsof er een klein negatieve lading op het defect zit. De verschuiving volgt de bekende Coulomb‑wet uit de basis‑elektrostatica, wat betekent dat elk defect zich gedraagt als een puntlading ingebed in het rooster. Door het elektronensignaal over grotere gebieden met meerdere zulke defecten in kaart te brengen, beeldt het team direct ingewikkelde contourpatronen af die overeenkomen met de equipotentialen voorspeld voor meerdere puntladingen. In feite demonstreren ze dat natuurlijke defecten fungeren als ingebouwde elektrostatische knoppen die lokaal de energieën van vlakke banden kunnen verhogen of verlagen op lengteschalen van slechts een paar atomen.

Op weg naar programmeerbare kwantummaterialen

In gewone bewoordingen laat dit werk zien hoe je een atomair “printplaatje” kunt uitsnijden waarin het energielandschap dat langzame, sterk interacterende elektronen ervaren vrijwel naar wens gevormd kan worden. Het K3P‑Lieb‑rooster op goud vormt een robuust platform dat meerdere vlakke banden herbergt, terwijl de natuurlijke defecten een nauwkeurige manier bieden om deze banden ruimtelijk bij te stellen—vergelijkbaar met het aanpassen van het terrein in een miniatuurlandschap om de stroom van water te sturen. Vooruitkijkend kan dezelfde scanprobe die gebruikt wordt om het systeem te observeren ook worden ingezet om opzettelijk defecten te creëren of te verplaatsen in ontworpen patronen. Dat zou dit materiaal veranderen in een programmeerbare kwantumsimulator, waarin onderzoekers specifieke elektronenarrangementen of magnetische toestanden kunnen instellen en bestuderen hoe ze ontstaan uit het onderliggende, zorgvuldig gevormde vlakke‑bandlandschap.

Bronvermelding: Li, Y., Liu, Y., Li, H. et al. Atomic-scale electrostatic engineering of flat bands in a K₃P Lieb lattice. Commun Phys 9, 77 (2026). https://doi.org/10.1038/s42005-026-02512-y

Trefwoorden: vlakke banden, Lieb‑rooster, scanning tunneling microscopy, 2D‑materialen, kwantumgekoppelde toestanden
