De evolutionaire kenmerken van lekstroom in overspanningsafleiders van tractienetten onder complexe bedrijfsomstandigheden

Waarom het veilig laten rijden van goederentreinen ertoe doet

Moderne zware goederenspoorlijnen vervoeren enorme hoeveelheden steenkool, ertsen en goederen met elektrische locomotieven. Om dit veilig te laten verlopen, moeten de bovenleidingen boven de sporen blikseminslagen, plotselinge belastingveranderingen en elektrische storingen veroorzaakt door de treinen zelf doorstaan. Dit artikel bekijkt een cruciaal beschermingsapparaat op die lijnen — de overspanningsafleider — en legt uit hoe zijn kleine lekstromen onthullen of hij stilletjes waakt of zojuist een gevaarlijke impuls heeft afgestopt. Het begrijpen van deze patronen kan de betrouwbaarheid van spoorwegvoedingssystemen vergroten en onnodig onderhoud verminderen.

De verborgen wachters van het spoorvoedingsnet

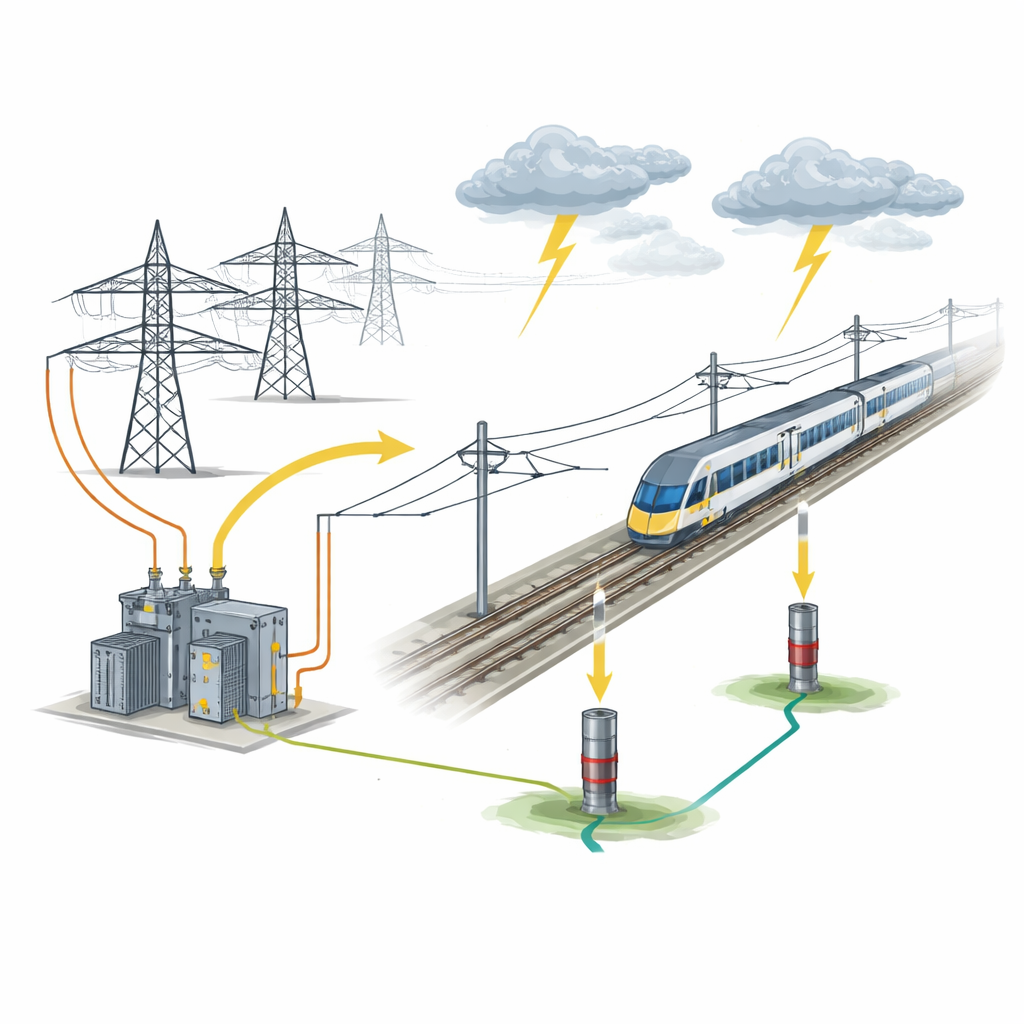

Elektrische goederenspoorlijnen gebruiken een speciaal enkelfasig voedingssysteem met bovenleidingen waarbij ook de rails stroom geleiden. Wanneer de bliksem inslaat of spanningen te hoog oplopen, werken overspanningsafleiders als veiligheidskleppen: ze leiden overtollige energie veilig naar de aarde en voorkomen schade aan onderstations, isolatoren en seinapparatuur. Tegenwoordig tellen veel spoorwegen eenvoudigweg hoe vaak deze afleiders in werking treden met mechanische tellers. Maar tellers kunnen niet aangeven of een geregistreerde werking te wijten was aan bliksem, een schakelhandeling of onschuldige spanningsrimpels van treinapparatuur, wat leidt tot óf teveel onderhoud aan gezonde afleiders óf het laten zitten van al belaste exemplaren.

Een realistische spoorlijn simuleren in de computer

De auteurs bouwden een gedetailleerd digitaal model van een 30 kilometer lange zware goederenspoorlijn in het PSCAD-simulatieprogramma. Het model bevat het tractiestation, een constant-vermogen elektrische locomotief die realistische hoogfrequente harmonischen produceert, het bovenleidingsysteem en de rails, en overspanningsafleiders geplaatst op 10 en 20 kilometer van de trein. Met deze virtuele spoorlijn hebben ze verschillende realistische situaties nagespeeld: normaal bedrijf met en zonder harmonischen, storingen en lijnbreuken op het externe net, schakelhandelingen en directe blikseminslagen op de lijn. Voor elk geval volgden ze hoe spanning en lekstroom in de afleiders in de tijd evolueerden.

Hoe verschillende storingen onderscheidende elektrische vingerafdrukken achterlaten

Onder normale omstandigheden zonder sterke harmonischen is de lekstroom in afleiders langs de lijn klein en vrijwel gelijk op verschillende locaties, en verandert hij nauwelijks wanneer de trein beweegt. Wanneer hoogfrequente harmonischen van de locomotief worden toegevoegd, ziet de afleider het dichtst bij de trein een veel grotere stroom — genoeg om hem te activeren en zijn teller te verhogen — terwijl de verder gelegen afleider er nauwelijks iets van merkt. Storingen op het externe elektriciteitsnet gedragen zich anders. Kortsluitstoringen verlagen de spanning aan de railszijde, waardoor de afleiderstroom licht afneemt. Daarentegen creëren lijnbreuken en faseverschoven schakelingen overspanningen rijk aan laagfrequente componenten rond 20 Hz, waardoor de afleiderstroom in langzame, periodieke pulsen toeneemt die gekoppeld zijn aan de pieken van de overspanning.

Routine-overspanningen scheiden van echte bliksemevenementen

Schakelhandelingen op het spoor wekken korte overspanningen op die de afleiderstroom tot ongeveer 1.100 microampère drijven — ongeveer tweeënhalf keer het normale niveau — en dat slechts enkele duizendsten van een seconde. Blikseminvloeden lijken erop maar zijn veel extremer: de afleiderstroom kan nogmaals verdubbelen tot rond 2.200 microampère, en de oscillaties vinden plaats op microsecondeniveau. Om deze gevallen automatisch te onderscheiden analyseren de auteurs de gemonitorde lekstroom op drie complementaire manieren. Ten eerste volgen ze eenvoudige wiskundige indicatoren: de gemiddelde stroom en een snelle energiemaat genaamd de Teager Energy Operator, die scherpe veranderingen benadrukt. Ten tweede ontleden ze de stroom in zijn frequentiecomponenten, waardoor zichtbaar wordt of deze wordt gedomineerd door netfrequentie, laagfrequente of zeer hoogfrequente inhoud. Ten derde schatten ze hoeveel warmte in de loop van de tijd in de afleider wordt gegenereerd; die stijgt scherp na bepaalde typen lijnbreuken maar verandert nauwelijks tijdens de zeer korte bliksem‑ en schakelpiek.

Een routekaart voor slimmer, gericht monitoren

Door deze drie gezichtspunten te combineren — algemeen niveau, frequentiesamenstelling en opwarming — stelt het artikel drempels voor waarmee een online monitoringsysteem kan onderscheid maken tussen onschuldige harmonischen, storingen op het externe net, operationele overspanning en echte blikseminslagen met alleen de lekstroom van de afleider. Zo wijzen laagfrequente componenten onder de netfrequentie op lijnbreuken, terwijl sterke uitbarstingen van zeer hoogfrequente energie en grote sprongen in gemiddelde stroom op bliksem duiden. Deze rijkere interpretatie van wat overspanningsafleiders ‘‘voelen’’ in bedrijf kan spoorwegexploitanten helpen onderhoud alleen in te plannen wanneer het echt nodig is en sneller te reageren op gevaarlijke storingen, wat zowel de veiligheid als de efficiëntie op zwaarbelaste spoorlijnen verbetert.

Bronvermelding: Pengxiong, W., Lifeng, F., Yongqiang, G. et al. The evolution characteristics of leakage current in traction network surge arresters under complex operating conditions. Sci Rep 16, 8106 (2026). https://doi.org/10.1038/s41598-026-39185-0
