Onderzoek naar het mesoscopische schade-evolutiemechanisme van gasdragende steenkool op basis van CT-scans met realtime belasten

Waarom scheuren in steenkool ertoe doen

Diep ondergronds doen steenkoollagen meer dan alleen energie leveren — ze slaan ook grote hoeveelheden gas op, dat plotseling kan ontsnappen en gevaarlijke uitbarstingen in mijnen kan veroorzaken. Deze studie bekijkt gasdragende steenkool in realtime terwijl deze wordt samengedrukt, met behulp van röntgen-CT-scans zoals in de geneeskunde en geavanceerde computermodellen. Door te observeren hoe kleine interne scheurtjes en harde mineraalkorrels spanning verdelen en concentreren, leggen de onderzoekers uit waarom sommige steenkoollagen plotseling falen en hoe gas dat falen vergemakkelijkt. Hun bevindingen kunnen helpen de veiligheid in mijnen te verbeteren en schonere winning van steenkoolgas (coalbed methane) te ondersteunen.

De steenkool driedimensionaal bekijken

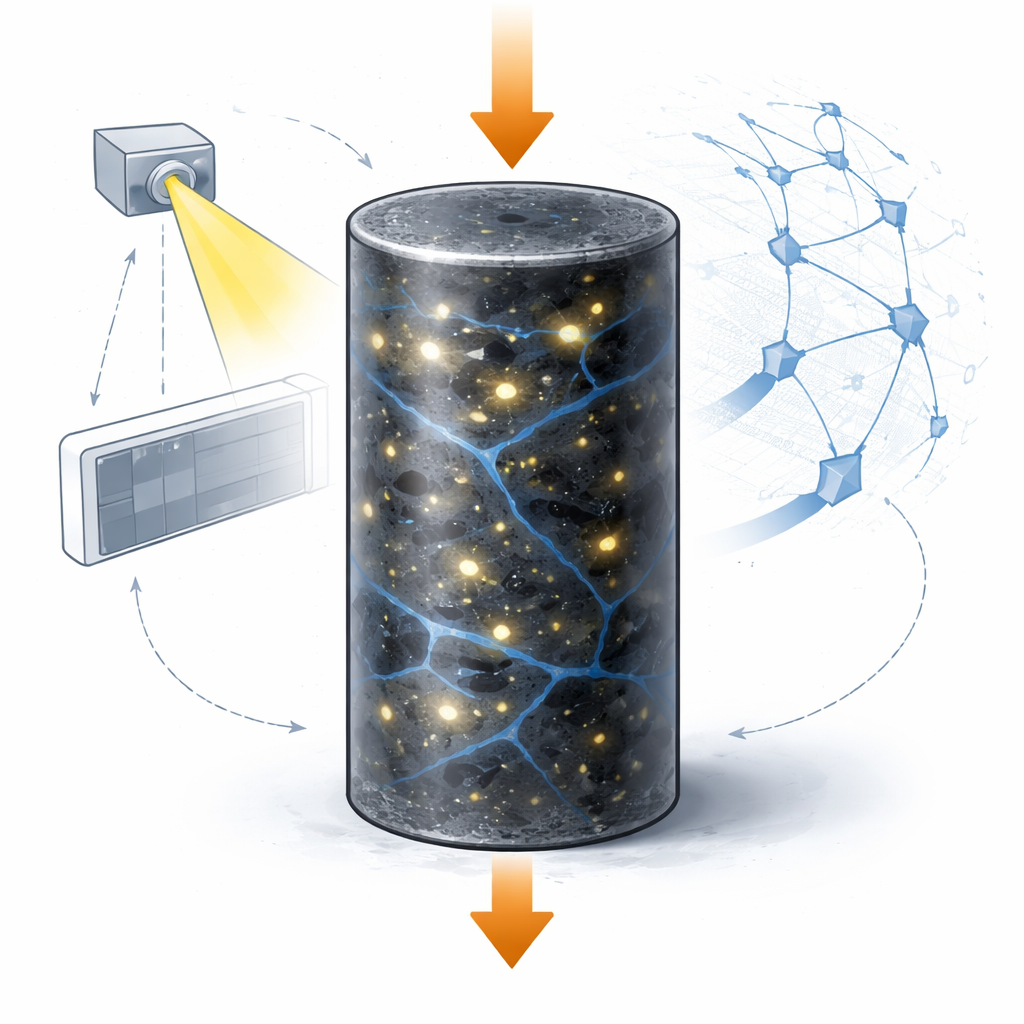

Het team verzamelde cilindrische steenkoolmonsters uit een Chinese mijn die bekendstaat om het risico op uitbarstingen. Elk monster werd in een speciale mouw geplaatst en beladen in een triaxiale proefopstelling terwijl het werd gescand door een hoogresolutie CT-systeem, vergelijkbaar met een ziekenhuis-CT maar afgestemd op gesteente. Terwijl de externe belasting stap voor stap toenam, legde de scanner duizenden röntgenbeelden vast rondom de volledige 360° van het monster. Deze beelden werden gereconstrueerd tot gedetailleerde 3D-modellen, waarbij heldere plekken en banden dichte mineralen weergeven, donkerdere zones zachtere steenkool aanduiden en holten poriën en scheuren markeren. Softwaretools werden vervolgens gebruikt om artefacten te verwijderen, mineralen, steenkool en poriën op basis van grijswaarden te scheiden en digitale kernmonsters te bouwen die de interne structuur van de echte monsters nauwkeurig weerspiegelen.

Spanning simuleren zonder een stijf rooster

Om te volgen hoe schade zich ontwikkelt in zo’n complex materiaal, gebruikten de onderzoekers een ’meshless’ numerieke methode in plaats van traditionele roostergebaseerde simulaties. In deze benadering wordt het 3D-CT-model behandeld als een wolk van punten met verschillende eigenschappen in plaats van een vast mesh van blokken. Mechanische parameters zoals stijfheid en Poissonverhouding werden toegewezen aan elke fase: met lucht gevulde poriën en scheuren, zachtere steenkool en stijvere mineralen. De onderkant van het virtuele monster was gefixeerd, terwijl de bovenkant naar beneden werd gedrukt om compressie in het laboratorium na te bootsen. Dit stelde het team in staat te berekenen hoe spanningen en verplaatsingen in het steenkoolvolume evolueerden naarmate de belasting toenam, en leverde een driedimensionaal beeld van waar scheuren waarschijnlijk zullen ontstaan en groeien.

Hoe mineralen en scheuren falen vormgeven

De simulaties toonden aan dat de relatie tussen de totale belasting en de interne maximale spanning sterk niet-lineair is. Naarmate de externe belasting toenam, vormden zich eerst hoge-spanningszones rondom mineraalrijke gebieden en nabij bestaande scheuren. Omdat mineralen veel stijver zijn dan de omringende steenkool, fungeren ze als een verborgen skelet dat helpt de belasting te dragen — maar ze trekken ook spanning aan en concentreren die. Smalle of gebandeerde mineraalzones ontwikkelden bijzonder sterke spanningspieken, en nieuwe microcracks verschenen vaak naast deze zones of parallel aan mineraalbaden. Kaarten van spanningsrichting lieten zien dat zowel steenkool als mineralen sturen hoe krachten door het monster vloeien, maar mineralen hebben een sterker stuurend effect. Tegelijkertijd waren de verplaatsingspatronen sterk ongelijk: de beweging nam over het algemeen af van boven naar beneden, maar er ontstonden scherpe verschillen tussen mineralen, steenkool en scheuren, wat de voedingsbodem vormt voor schuiffalen langs hun grensvlakken.

Gas maakt zwakke steenkool zwakker

Steenkool in de grond is vaak verzadigd met gas. De studie bracht dit in rekening door gevallen met en zonder gasdruk te vergelijken, gebruikmakend van het gangbare concept van effectieve spanning dat vermindert welk deel van de externe belasting daadwerkelijk door het vaste skelet wordt gedragen. In aanwezigheid van gas nemen de effectieve sterkte en stijfheid van de steenkool af, zodat dezelfde externe belasting het materiaal dichter bij zijn faalgrens brengt. De verschilkaarten tussen gasvrije en gasrijke simulaties toonden aan dat gasbelaste steenkool minder van de spanning draagt, terwijl mineralen meer opnemen, waardoor het contrast tussen harde en zachte zones toeneemt. Dit versterkt schuifeffecten, vergroot spanningsconcentraties rond mineralen en maakt het waarschijnlijker dat interne scheuren groeien en elkaar verbinden, wat uiteindelijk tot instabiliteit en mogelijke uitbarstingen leidt.

Wat dit betekent voor veiliger mijnbouw

Kort gezegd laat het onderzoek zien dat gasdragende steenkool niet faalt vanwege één enkele zwakte, maar door de gecombineerde werking van harde mineralen, vooraf bestaande scheuren en geperst gas. Mineralen geven zowel steun aan de steenkool als concentreren beschadigende spanningen; ongelijkmatige verplaatsingen langs mineralen–steenkool- en scheurovergangen veroorzaken schuifschade; en gas verschuift de interne spanningsstaat zodat falen gemakkelijker optreedt. Realtime CT-scanning, gecombineerd met meshless-simulatie, biedt een krachtig middel om deze schade 3D te volgen, wat ingenieurs helpt gevaarlijke zones in steenkoollagen beter te voorspellen en veiligere winningstrategieën te ontwerpen.

Bronvermelding: Li, Q., Li, Z., Feng, G. et al. Research on mesoscopic damage evolution mechanism of gas-bearing coal based on CT scanning with real time loading. Sci Rep 16, 6213 (2026). https://doi.org/10.1038/s41598-026-36931-2

Trefwoorden: gasdragende steenkool, CT-scanning, mijnveiligheid, spleet- en breukontwikkeling, numerieke simulatie
