周波数領域におけるZak-OTFSの低複雑度等化

なぜ高速無線は新しい工夫を要するのか

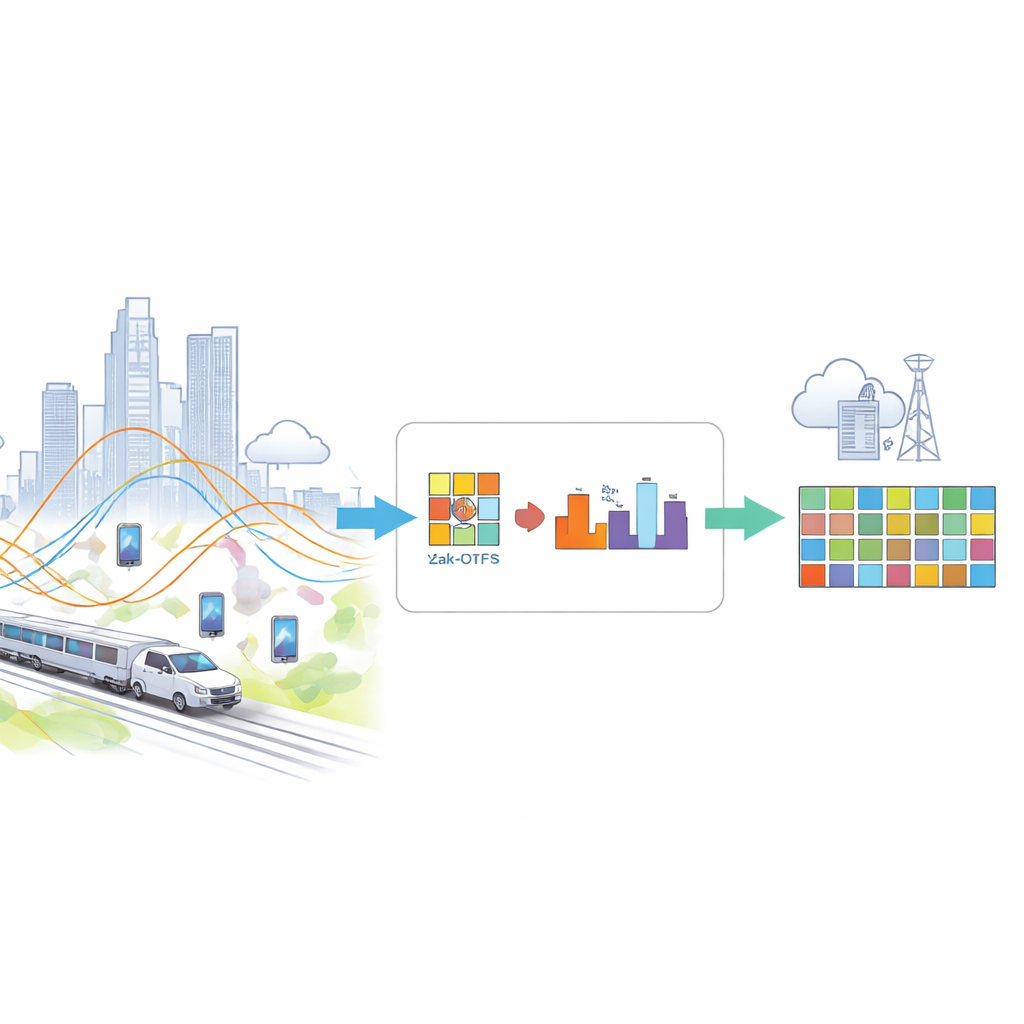

世界が6Gへ向かうにつれ、無線ネットワークは新幹線や自動車、ドローン、そしてさらに高い搬送波周波数に対応しなければなりません。こうした条件下では、現在の標準的な変調方式であるOFDMは限界に直面します。信号が時間や周波数でぼやけ、受信機が追従する負荷が大きくなるからです。本稿は、出現しつつある代替方式であるZak-OTFSの優れた特性を保ちながら計算負荷を抑える手法を提示します。鍵は、処理の大部分を周波数領域に移すことです。

干渉を避けるのではなく賢く利用する

現行の4G/5Gシステムは、データを多数の狭い周波数トーンに載せるOFDMに依拠しています。利用者があまり高速に移動しない場合、各トーンは比較的安定したチャネルを経験し、受信機はトーンごとに極めて単純な「ワンタップ」演算で歪みを補正できます。しかし、移動速度や搬送波周波数が増すと、運動による急速な周波数シフト（ドップラー）が生じ、トーン間の漏れが発生してOFDMが頼るきれいな対角構造が失われます。これを避けるためにOFDMはトーン間隔を広げる必要が生じ、スペクトル効率を犠牲にしたり、超高速列車や極めて高い搬送波周波数での通信といった極端な移動シナリオを排除せざるを得なくなります。

時間と周波数の代わりに遅延–ドップラーの格子

Zak-OTFSは異なる観点を取ります。情報を時間–周波数格子上に配置する代わりに、遅延–ドップラー格子上に直接データを配置します。遅延–ドップラー格子は環境によって信号がどのように遅延し周波数がシフトされるかを記述します。この視点では、無線チャネルはデータレートと比べてゆっくり変化する経路の比較的安定した「地図」になります。Zak-OTFSは干渉を避けようとはせず、送信した各記号が遅延やドップラーでシフトされた複数のコピーとして重なって到着することを前提とします。この設計により、OFDMが事実上機能しなくなるような領域でも、遅延やドップラーの広がりに対してほぼ一定のスペクトル効率を維持できます。一方で、受信側で得られる数学的記述は密であり、単純な方法では逆変換が困難になるという課題があります。

もつれを狭い帯域に変える

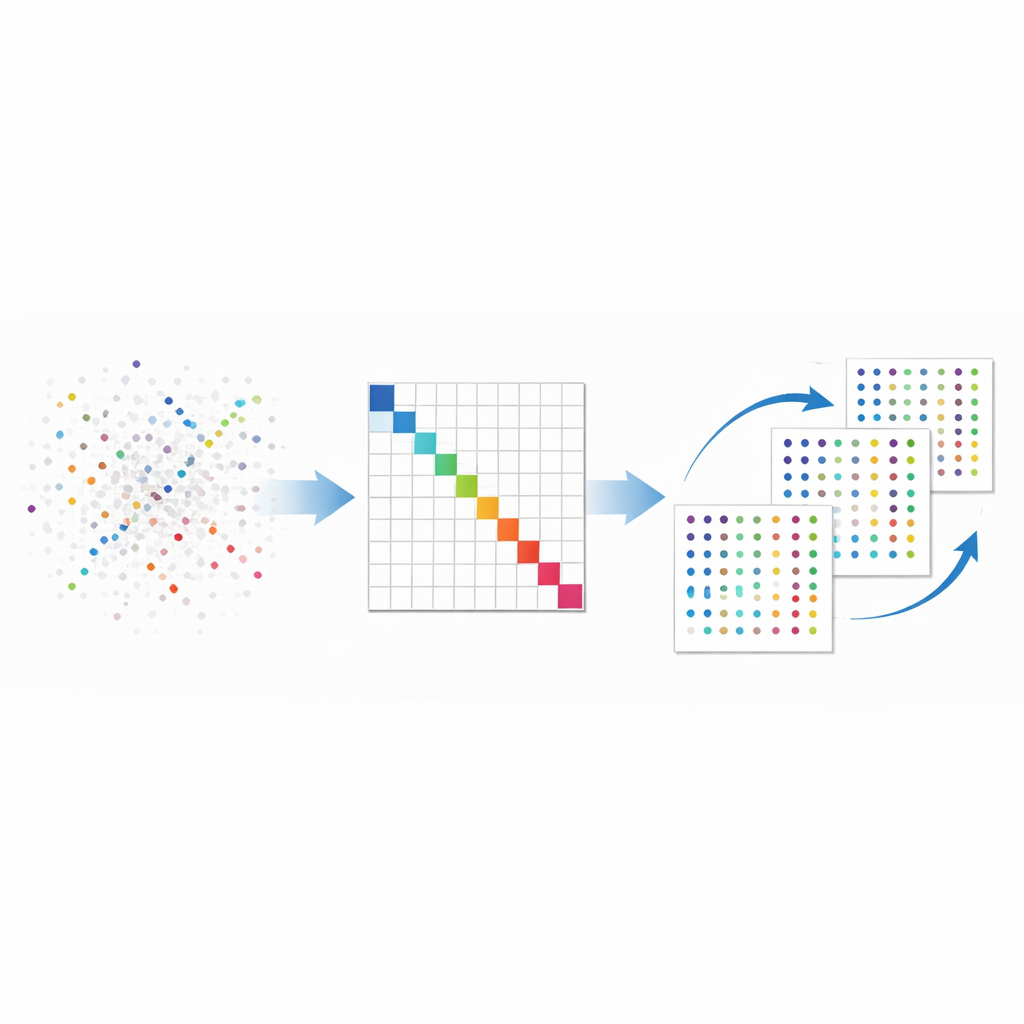

著者らは、Zak-OTFSを周波数領域で再表現することで、その利点を残しつつ等化をはるかに簡単にできることを示します。まず特定の変換、逆離散周波数Zak変換を適用して、遅延–ドップラー格子上の記号を周波数領域の表現に変換します。この新しい視点では、送信記号と受信信号を対応付けるチャネル行列は「モジュロ帯域（modulo banded）」であることが分かります。ほとんどのエネルギーがシフトした対角付近に集中しているのです。さらに、情報の配置を慎重に選び、変換の零空間（ヌルスペース）を利用することで、実効的な行列を真に帯域行列に変えることができます：主要対角のまわりの狭い帯だけが重要になります。この構造的単純化が計算コストの大幅な削減の鍵となります。

軽量なアルゴリズムでも性能は維持

行列が帯域化されると、著者らは古典的な反復法である共役勾配法を用いて最小二乗平均誤差（MMSE）等化を行います。各反復で全ての密な行列に触れるのではなく狭い帯域だけを扱うため、複雑度はフレーム長に対して立方的ではなく線形に増加します。シミュレーションは、この低複雑度の周波数領域等化が、遅延–ドップラー領域で直接行う従来のZak-OTFS等化とほぼ同等に振る舞うことを示しています。チャネルが既知の場合も、パイロット信号から推定する場合も同様です。本研究は各種パルス整形フィルタを扱い、OFDMや別の6G候補波形（AFDM）と比較していますが、提案した等化を用いたZak-OTFSは厳しい移動環境でもその堅牢性を維持することが確認されました。

移動する世界のための安定した信号

平たく言えば、本研究は有望な次世代無線波形を頑強かつ実用的にする方法を示しています。Zak-OTFSは既にチャネルを安定した遅延–ドップラーの地形としてとらえる手段を提供しており、OFDMが弱い高速・高周波のシナリオに適しています。周波数領域の視点で基礎的な数学的構造が狭い帯域に簡約されることを示し、その構造を効率的な反復法で活用することで、信頼できる等化が必ずしも計算負荷を伴わないことを著者らは実証しました。これにより、Zak-OTFSは高速移動中の利用者に対して堅牢な接続を提供しつつ、端末や基地局のハードウェアを圧迫しない将来の6Gシステムにとって現実的な選択肢となります。

引用: Mattu, S.R., Mehrotra, N., Khan Mohammed, S. et al. Low-complexity equalization of Zak-OTFS in the frequency domain. npj Wirel. Technol. 2, 9 (2026). https://doi.org/10.1038/s44459-025-00011-0

キーワード: Zak-OTFS, 周波数領域等化, 高速移動無線, 6G波形, 遅延–ドップラー通信
