リチウムニオベート光結晶ファブリ–ペロー・マイクロ共振器における電気光学周波数コム生成

小さなチップ上の光の定規

高速インターネット、レーザー測距、超高精度時計のような現代技術はすべて、レーザーの色（波長）を等間隔の線で分割する「光の定規」、すなわち光周波数コムに依存しています。本論文は、特殊に加工したリチウムニオベート片を用いてチップ上にこうしたコムを構築する新しい方法を報告します。これにより、一般に見られるノイズや出力損失の一形態を回避しつつ、コンパクトで安定、かつ可変な光源を実現します。専門外の読者にとって重要なのは、この技術が研究室レベルの精密計測器を通信ネットワークやセンサー、さらには将来的な家電製品にまで収めうる小型デバイスへと縮小する道を開く点です。

なぜより良い光コムが必要か

光周波数コムは、光スペクトル上の細かく並んだ目盛りのように振る舞い、色や信号を極めて高精度に測定することを可能にします。従来のコムは往々にして大型のレーザーや、温度などに敏感で扱いにくい非線形光学効果に依存してきました。電気光学コムは、電気信号でレーザー周囲にサイドバンドを刻むことで制御が簡単で低ノイズ、マイクロ波電子回路と直接接続できるという利点を持ちます。しかし、チップ上でこれらを構築する際には大きな障壁があります。変調が弱すぎる、不要な散乱過程がエネルギーを奪う、装置を大きく複雑にしないと広帯域をカバーしにくい、といった問題です。

小さな鏡で光の経路を彫刻する

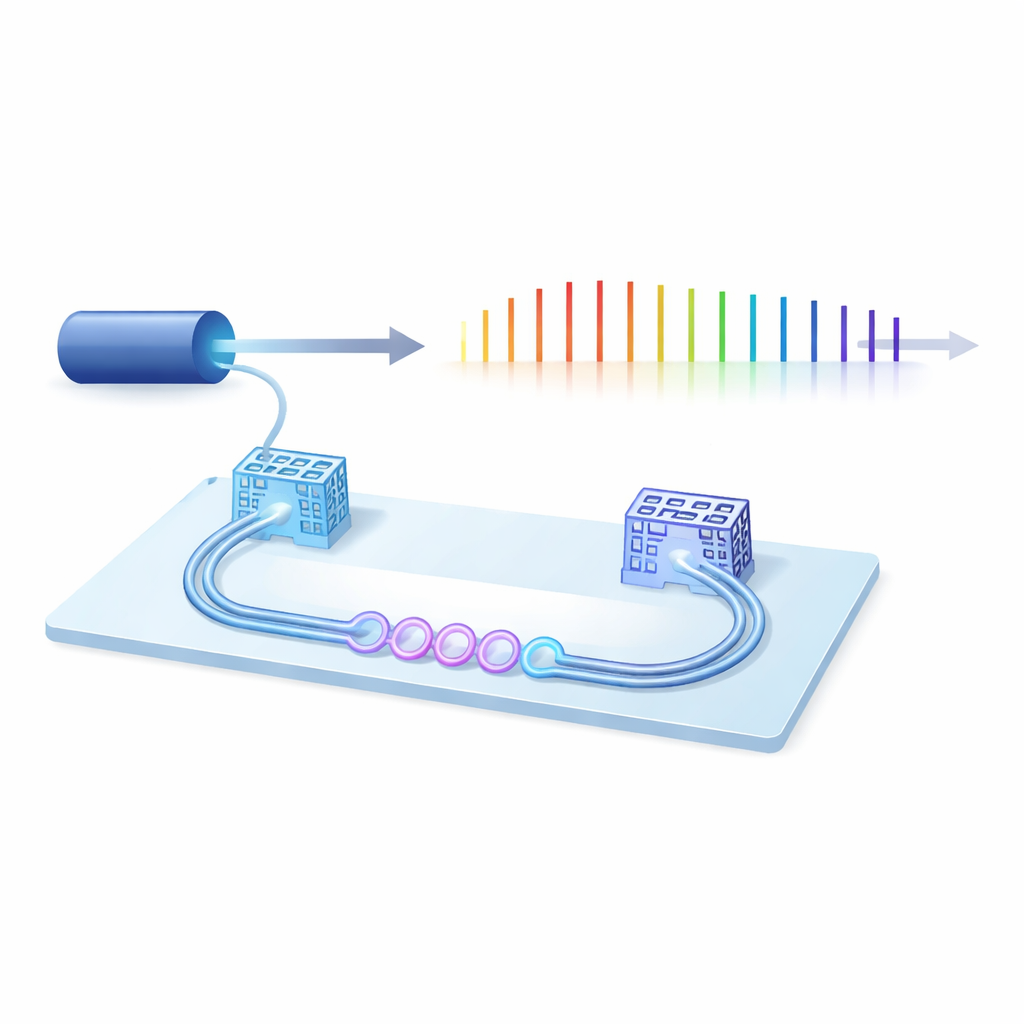

著者らは、薄膜リチウムニオベートから作られたフォトニッククリスタル・ファブリ–ペロー・マイクロ共振器と呼ばれる構造でこれらの問題に対処します。単純に言えば、チップ上にU字形の導波路をエッチングし、その両端に精巧にパターン化された「結晶状」ミラーを配置します。連続波レーザーからの光は一方のミラーから入射し、二つのミラーの間で往復して進行波を形成します。ミラーの微細パターンを設計することで、光が強く閉じ込められきれいに反射される狭い「安全な窓」的な波長帯を定義し、その外側の波長は速やかに漏れ出すようにできます。この制御された窓は、非常に低損失の何百もの共振モードが存在するバンドを形成し、それをコンパクトな面積に収めます。

マイクロ波を色のコムに変える

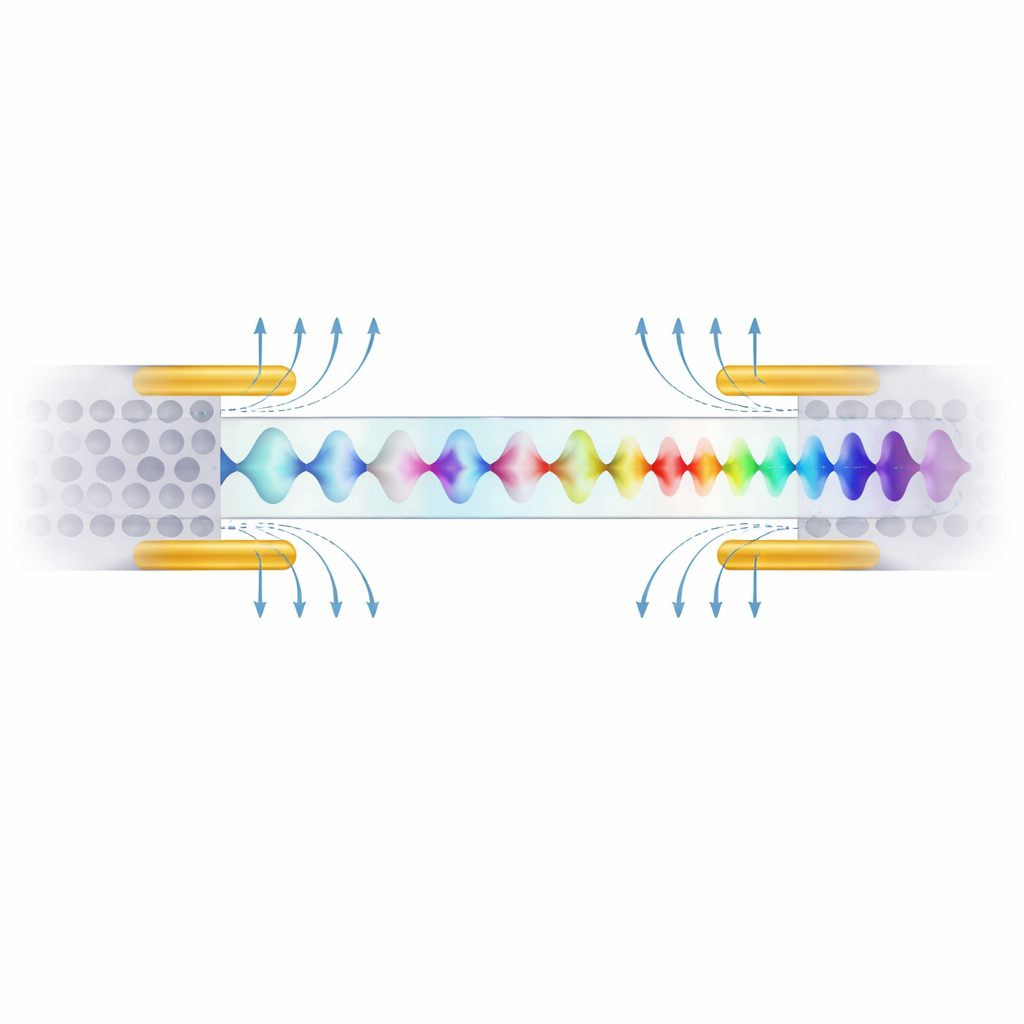

次に、研究者たちは導波路近傍に電極を配置し、マイクロ波信号で閉じ込められた光を変調できるようにします。マイクロ波周波数を共振モード間の間隔に慎重に合わせると、変調により光が一つのモードから次のモードへ段階的に「跳ぶ」ようになり、規則的に間隔の開いた周波数コムが形成されます。ミラー設計は単なる反射以上の効果を持ち、波長に伴うモード間隔の変化を微妙に調整します。この形作りにより、モード間隔がほぼ均一になる「スイートスポット」が自然に生じ、追加の補償構造を必要とせず広帯域で効率よくコムが成長します。実験では、マイクロ波出力、マイクロ波周波数、レーザー波長を調整することで、コムの幅や形状を能動的に再構成でき、理論モデルとよく一致することが示されました。

隠れたエネルギーの盗人を遮断する

本研究の大きな革新は、刺激ラマン散乱を抑制する方法にあります。刺激ラマン散乱はキャビティ内の強い光が別の波長やランダムな振動に変換され、コムの品質を劣化させる過程です。著者らは厳密な微調整でこれと戦うのではなく、問題を起こすラマン波長がそもそも高品質共振器を“見る”ことができないようにフォトニッククリスタルミラーを設計しました。選択されたバンド内では共振器の品質係数は百万を超えますが、ラマン散乱が通常増幅するような波長では急激に低下します。チップ上でのレーザー入力が200ミリワットまで増加しても—この種のデバイスとしては高出力ですが—ラマンピークは現れず、つまりこの「光の盗人」は効果的に締め出されています。

今後の意義

平易に言えば、研究者たちはチップ上に小型でプログラム可能な光の定規を構築しました。電気でレーザーを多数の等間隔な色に分けつつ、主要なノイズ源を巧みに遮断しています。この設計は、チップ内で光がどのように反射され遅延されるかを形作ることで、高出力、良好な安定性、クリーンな動作を同時に達成できることを示しています。将来的には同じ設計方針—ミラーや導波路の品質向上、電気的相互作用の強化、スイートスポットを異なる波長に配置する—によって、さらに広帯域で静かなコムが実現する可能性があります。こうした光源は、将来の通信システム、精密計測機器、量子フォトニクス回路の有望な構成要素であり、他のチップベース技術と統合できるほど小さな形状で提供されうるでしょう。

引用: Hwang, H., Go, S., Kim, G. et al. Electro-optic frequency comb generation in lithium niobate photonic crystal Fabry–Pérot micro-resonator. npj Nanophoton. 3, 15 (2026). https://doi.org/10.1038/s44310-026-00109-5

キーワード: 光周波数コム, リチウムニオベートフォトニクス, 電気光学変調, フォトニッククリスタル共振器, 集積フォトニクス
