ルチル（110）上でのCOの光酸化からCO2への動力学

分子を兆分の一秒で観ることがなぜ重要か

現代生活は空気や水を浄化し、太陽光を利用可能なエネルギーに変える化学反応に依存しています。これらの反応の多くは光によって駆動される固体材料、いわゆる光触媒の表面で起きます。本研究はそのような反応の一つ、毒性のある一酸化炭素（CO）が二酸化炭素（CO2）に変換される過程を、二酸化チタン表面上でわずか千兆分の一秒にも満たない時間スケールで覗き込みます。これらの超高速ステップを理解することは、公害対策、自浄性表面、太陽光利用技術のためのより賢い材料設計に役立ちます。

光が駆動する浄化チーム

二酸化チタンは自浄ガラス、空気浄化コーティング、実験的な太陽燃料デバイスなどで広く使われる働き者の材料です。安価で安定し、光を利用して表面で強力な浄化反応を引き起こせます。しかし、すべての二酸化チタンが同じように振る舞うわけではありません。アナターゼとルチルという二つの一般的な結晶相は、COをCO2に変えるような反応を駆動する効率が異なります。一般にアナターゼの方が全体として活性が高いとされますが、特に空気中の酸素がどのように活性化されるかといった個々の反応ステップの詳細な時間経過ははっきりしていません。本研究では、ルチルの特定の表面配向である（110）面に着目し、光が当たってからCOが酸化されるまでの正確な速さを明らかにします。

極限速度で反応を撮影する

この過程を捉えるために、研究者たちはハンブルクの自由電子レーザー施設で極めて短いX線パルスを利用しました。まず赤外光の一撃でルチル表面を刺激し、反応を開始させる“カメラのフラッシュ”の役割を果たします。続いて精密にタイミングを合わせたX線パルスで表面の原子や電子がどう変化するかを探ります。光パルスとX線パルスの遅延時間を変えてこのシーケンスを繰り返すことで、約250フェムト秒の時間分解能で反応のいわば“分子ムービー”を構築しました（1フェムト秒は10のマイナス15乗秒）。研究チームは表面の酸素原子と気相分子からの信号を監視し、反応が展開する間にCO、CO2、水、酸化物自体を区別できるようにしました。

兆分の一秒以内でCO2を捕らえる

主要な観察結果は、新たなCO2が光パルス後わずか200〜800フェムト秒の間にルチル表面に現れることです。これは近傍のO2分子からの酸素が活性化され、結合が切れてCOがCO2に変換されるまでが一兆分の一秒未満で起きることを意味します。約0.8ピコ秒後には、生成したCO2信号は表面から脱着するにつれて弱まります。注目すべきは、この一連の過程がアナターゼよりもルチルで速く進む点です。先行研究では、ほぼ同じ条件下でアナターゼでは最初のCO2が約1.2〜2.8ピコ秒後に現れたと報告されています。アナターゼは総じてより多くのCO2を生成し強力な光触媒と見なされますが、重要な酸化ステップ自体はルチルの方が速く行われます。

酸素の近道となる経路

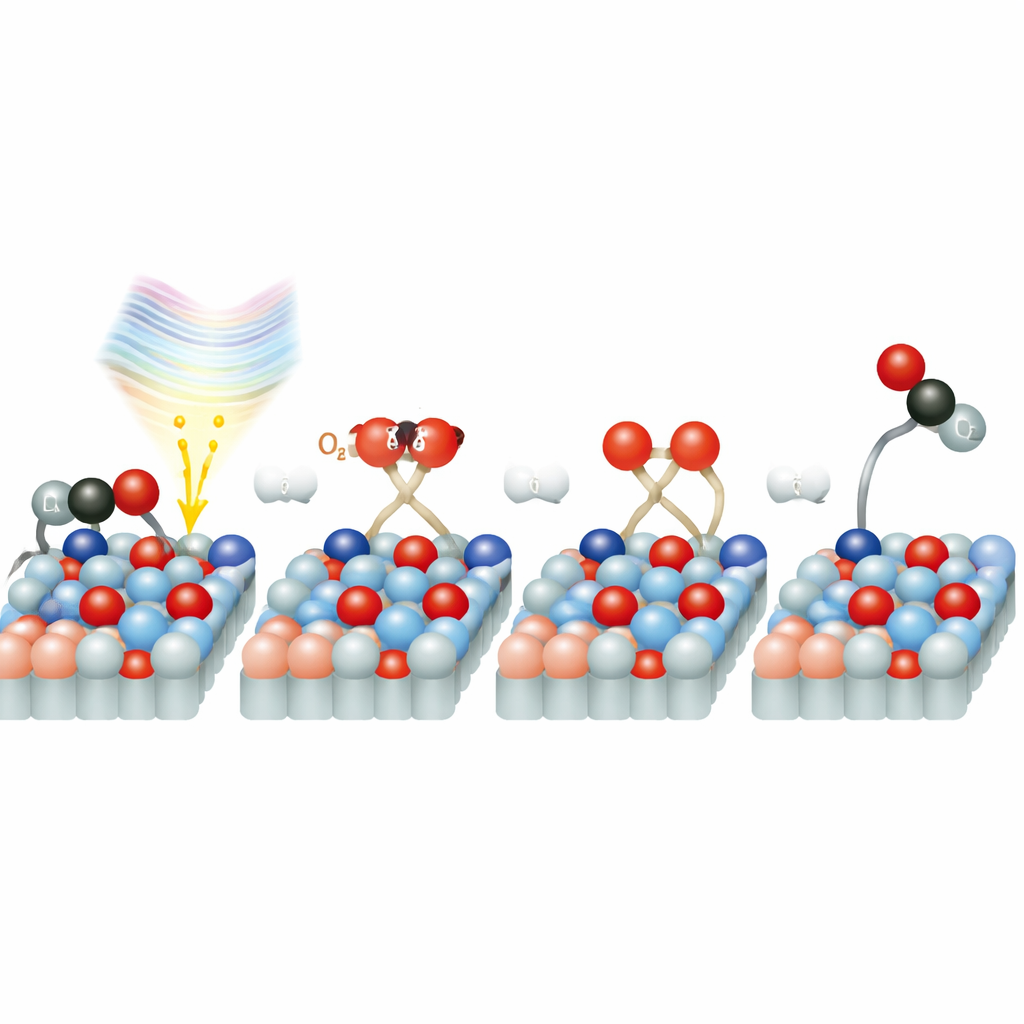

なぜルチルで反応が速いのか。詳細な計算機シミュレーションは、表面に位置する酸素分子が固体とO2の間の橋渡しをする特殊な電子状態を作り出すことを示唆しています。770ナノメートルのレーザー光が吸収されると、二酸化チタンから直接酸素分子へ電子が移動し、帯電した活性化酸素種を形成し得ます。この「近道」は、電子がまず固体内部を移動してから表面へドリフトするという遅い経路を回避します。一旦活性化されると、酸素は素早く分裂し、酸素原子の一つがCOと結合してCO2を生成します。研究はまた、表面に微量の水が存在すると反応部位を遮る一方で、低濃度ではこの電荷移動や酸素活性化を助ける可能性があり、事象の複雑さを増していることも示しています。

電子構造を実用的性能につなげる

総じて、この研究は表面と近傍分子の間で電子がどのように移動するかという微細な違いが、二つの密接に関連した材料間でも反応速度を劇的に変え得ることを示しています。アナターゼは依然として総合的な光触媒出力で優れていますが、ルチルはこの特別な電荷移動経路に結びつくより速い酸素活性化ステップを示します。超高速測定と高度なシミュレーションを結びつけることで、本研究は光で駆動される反応をより効率的に起こすための表面設計のロードマップを提供します。長期的には、こうした知見が空気浄化用コーティング、より効果的な抗菌表面、太陽駆動の燃料生成や水分解のための改良材料の設計に役立つ可能性があります。

引用: Gleissner, H., Wagstaffe, M., Wenthaus, L. et al. Dynamics of CO photooxidation to CO₂ on rutile (110). Commun Chem 9, 127 (2026). https://doi.org/10.1038/s42004-026-01901-2

キーワード: 光触媒, 二酸化チタン, 超高速分光, 表面化学, 一酸化炭素酸化
