ミリ波用途向け低プロファイルメタサーフェス背面広帯域アンテナアレイ

より高速な無線がより賢いハードウェアを必要とする理由

携帯電話、自動車、家庭用ガジェットはすべて新しい第5世代（5G）無線ネットワークでの接続を目指している。多数の機器に対して高速で信頼性の高いリンクを提供するために、エンジニアはミリメートル波と呼ばれる非常に高い周波数帯域を利用している。これらの波は大量のデータを運べる反面、遮蔽や減衰を受けやすく、携帯端末内に収まるほど小型でありながら高性能であるアンテナが求められる。本研究はちょうどそれを目指した新しいアンテナ設計を提示する：薄くコンパクトな筐体に強力で精密なミリ波性能を詰め込むことだ。

小さなアンテナを大きく振る舞わせる

従来の平面アンテナは薄く軽量で基板に印刷しやすいため消費者向け機器に好まれる。しかし通常は長距離や高速のミリ波リンクに必要な強力で指向性の高いビームを提供できない。一般的な解決策は、多数のアンテナ素子を並べた大きなアレイを構成し、それらの信号を合成して全体の利得を高めることだ。ただし従来設計はしばしばかさばったり、帯域が狭かったり、携帯機器への統合が難しいという問題があった。著者らは中間を目指した：設置面積を小さく保ちながら、重要な5G帯域で利得を高め、放射パターンを安定させる低プロファイルで広帯域のアンテナアレイを設計することを目標とした。

賢い構成要素を備えた薄型アレイ

新設計の中心は、高品質な基板上に並べた同一のアンテナ素子4つの列である。各素子は二つの円環が連結した形状をしており、この幾何学が物理的なサイズを縮めつつミリ波帯で良好に動作するのに寄与している。この4素子は、入力電力を均等に分配しアレイ全体で位相を整えるように精巧に設計されたマイクロ波伝送路ネットワークで給電される。基板の反対側では接地金属を部分的に除去してノッチを入れており、これにより単一の狭帯域ではなく約27〜40ギガヘルツという広い周波数範囲で応答するようになっている。

電波を再形成するパターン化ミラー

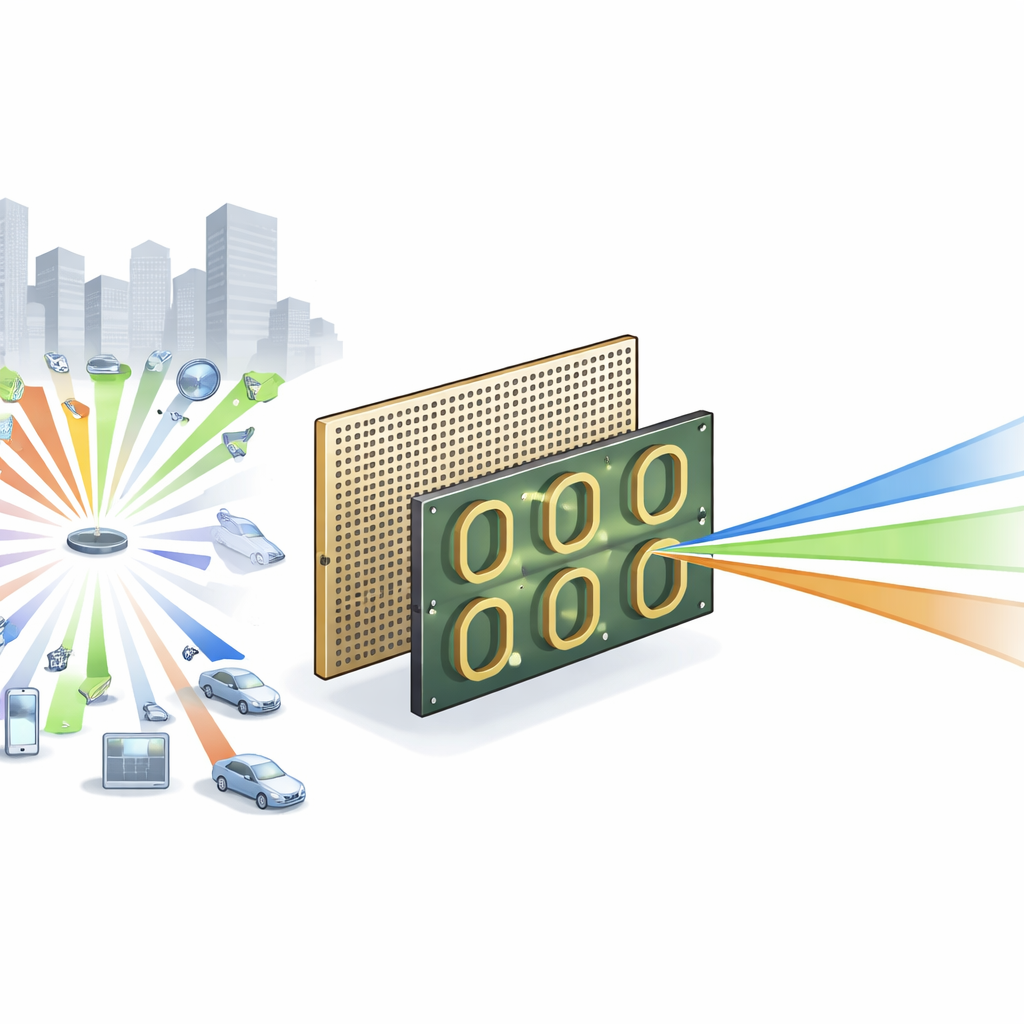

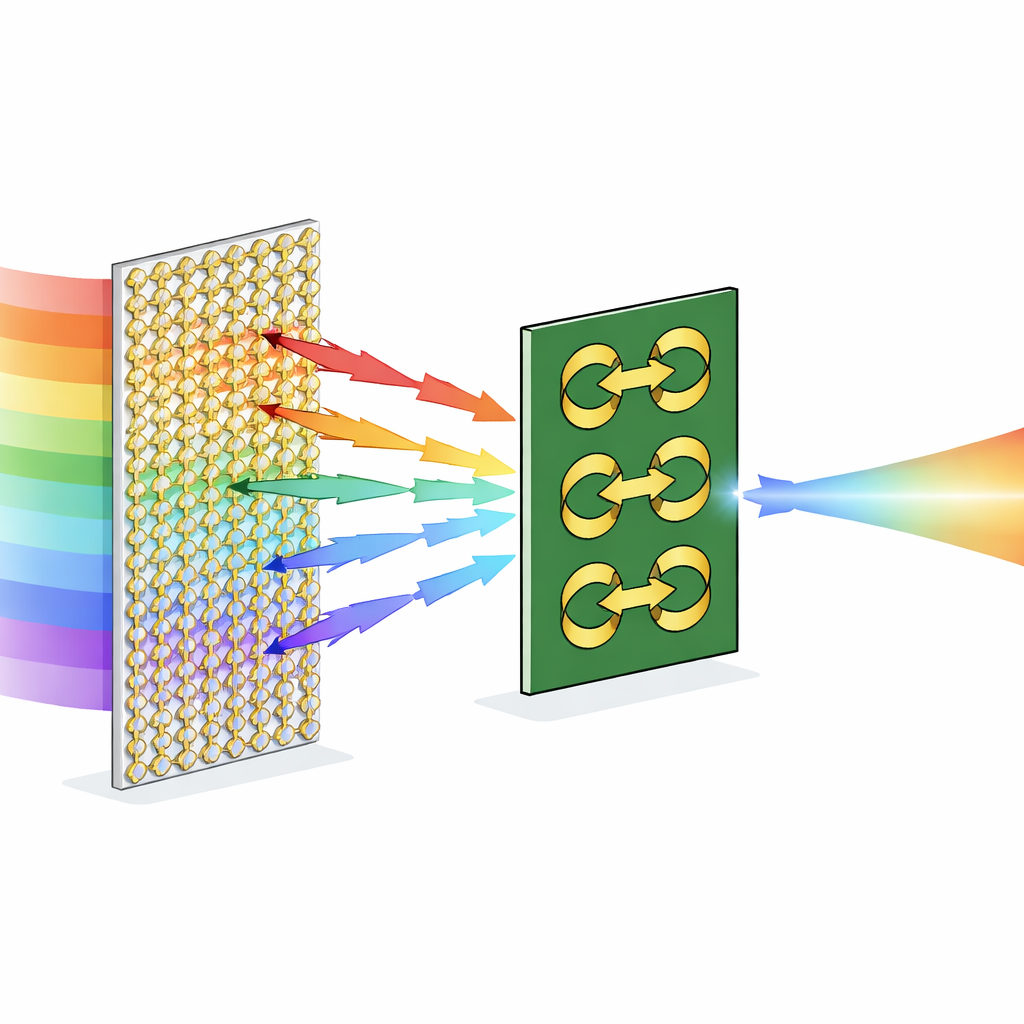

放射をさらに強め整えるために、研究者らはもう一つの部品を追加する：電波に対する賢い鏡として働くパターン化された“メタサーフェス”パネルである。このパネルはアレイの後方にごく近い距離で配置され、薄い基板上に多数の小さな金属パターンが繰り返し配された構造を持つ。これらは入射するミリ波を単に反射するだけでなく、その偏波—電界が振動する方向—を90度回転させる。広い周波数帯にわたり、メタサーフェスは入射エネルギーの90%以上をこの回転した形に変換する。組み合わせたシステムでは、主アレイから後方に放射される成分がメタサーフェスに当たり再配向され、順位相で前方放射と合成されることで所望の正面方向により多くのエネルギーを集中させる。

設計を検証する

計算機シミュレーションの後、チームは4素子アレイと3×10個の単位セルで構成される対応するメタサーフェスからなる物理プロトタイプを製作した。二層は反射波と直接波の位相合わせを微調整するために薄い空気に近いスペーサで固定した。給電側に戻る信号の反射量に関する実測は、アンテナが27.14〜40ギガヘルツで効率的に動作することを確認し、ミリ波帯の広い領域をカバーしていることを示した。無響室（余分な電波を吸収する部屋）での指向性測定では、メタサーフェスの追加によりアンテナ利得が平均で約2.5デシベル向上し、ピークで約12.3デシベルに達し、特に帯域の低〜中域でより指向性の高いビームを生成することが示された。

将来の5G機器にとっての意義

一般の視点で見ると、本設計はスリムなスマートフォン用アンテナに大きな皿のような性能向上をもたらすが、かさばることはないというようなものだ。コンパクトな4素子アレイと精密に調整された超薄型反射パネルを組み合わせることで、著者らは広帯域カバー、妥当な利得、および組み込み5Gハードウェアに実用的な低厚さを達成している。信号強度の向上は大幅ではないものの、より整った制御された放射パターンと多くのチャネルにわたる高効率を伴う。このようなメタサーフェス支援アンテナは、将来のミリ波デバイスが混雑した実世界環境で高速かつ安定したリンクを維持するのに寄与し、機器内部の貴重なスペースを他の部品のために確保する手助けとなるだろう。

引用: Kiani, S., Rafique, U., Shoaib, N. et al. Low-profile metasurface-backed wideband antenna array for mm-wave applications. Sci Rep 16, 8619 (2026). https://doi.org/10.1038/s41598-026-37435-9

キーワード: 5Gアンテナ, ミリ波, メタサーフェス, 高利得アレイ, 無線機器
