単純せん断試験における境界効果のDEM解析

なぜ境界の形状が重要なのか

土や粒体が応力下でどのように振る舞うかを調べる際、技術者は短い円筒状の試料を上下の平板の間で押しつぶしながら滑らせる装置をよく用います。これらの試験結果は基礎設計や擁壁設計、さらには地すべりや地震のような自然災害の理解にも使われます。しかし問題があります。もし粒子が上下の平板に沿って滑ってしまい、試料全体が一体となって動かないと、地下での実際の挙動を誤って示してしまう可能性があるのです。本研究は一見単純な問いを投げかけます：実験や数値モデルを扱いにくくすることなく、粒子がより現実的に荷重を共有するように平板の設計を変えられるか？

平滑な平板から模様付き表面へ

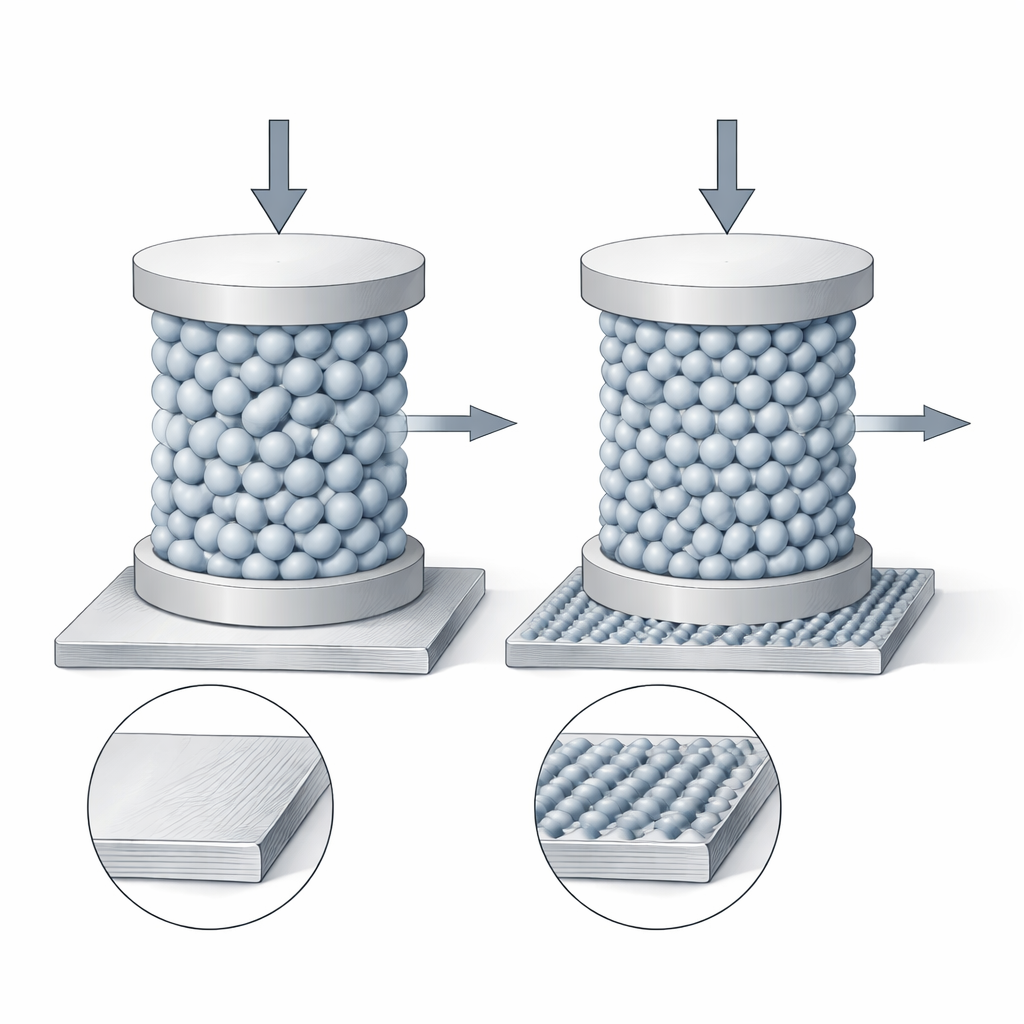

従来の装置は、粒子をつかんでせん断（層が互いに滑る横方向の力）を伝えるために表面を粗くした平板を使います。数値シミュレーションでは、研究者が近道を取って平板を平坦のままにし、非常に高い摩擦係数を割り当てることで平板を極端に粗いと扱うことがしばしばありました。本論文の筆者らは別のアプローチを試しました。完全に平らな平板と、隆起した模様を持つ三種類の平板（長いリブ、大きなピラミッド、小さなピラミッド）という四つの境界設計を比較したのです。実験と詳細な数値シミュレーションの両方を、より複雑な土壌の単純な代用として鋼球を用いた試料で行いました。

力だけでなく粒子の動きを観察する

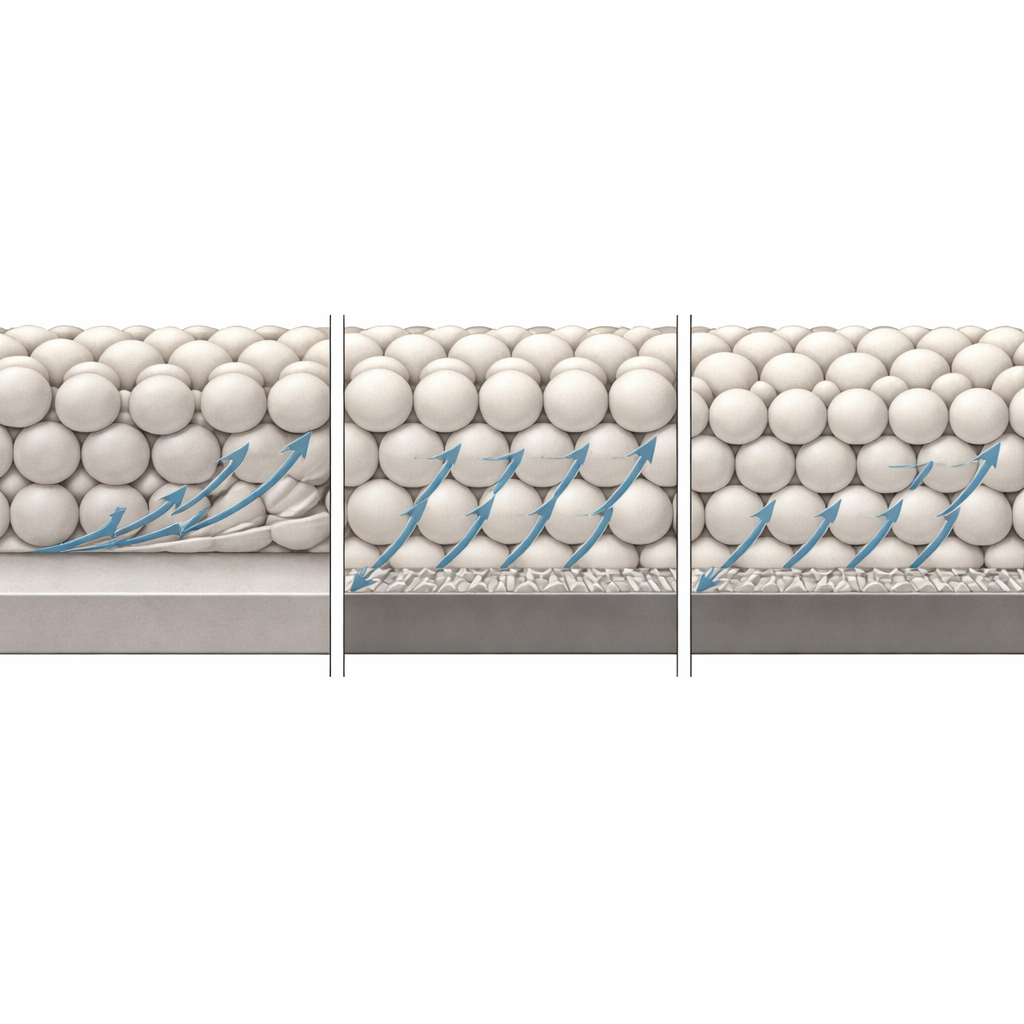

試料がどれだけの総力に耐えられるかだけを見る代わりに、チームは粒子集合内部で層ごとに何が起きるかを調べました。境界近傍での充填度の変化、水平・垂直方向の移動、せん断中の回転量を追跡しました。模様付き平板では、隆起部分が試料に食い込み、上下の粒子が試料の残りと噛み合うように促しました。その結果、固定側から移動側までの変位が滑らかに増加するほぼ均一な「せん断プロファイル」が生まれました。対照的に平板では、境界近くの多くの粒子が単に転がったり滑ったりし、中間部は試験が本来再現すべき均一なせん断を受けていませんでした。

実験結果と数値モデルの一致

研究者らは実験装置を忠実に反映する数値モデルを丹念に構築し、粒径、密度、平板の形状を実際と揃えました。リブ付きやピラミッド付き平板を用いたシミュレーションは、物理試験で測定された応力–ひずみ曲線や体積変化を再現しましたが、充填密度や高さの測定値には小さな差が残りました。重要なのは、数値上の近道としてよく使われる高い摩擦を持つ平板モデルでは、全体の曲線は大きく外れていないように見えても、内部の粒子運動は異なっていたことです。粒子は境界付近にくさび形の移動域を作り過度に転がり、意図した単純せん断というよりスライディングブロック的な破壊を示しました。これは、実験とシミュレーションの表面上の一致に頼ると、内部では大きく異なる、より現実的でない挙動を見落とす可能性があることを示しています。

精度と計算コストのバランス

平板にリブやピラミッドを加えると境界形状が複雑になり、理論上はシミュレーションが遅くなる可能性があります。チームは離散要素モデルで所定のせん断量に到達するのにかかる時間を追跡してこのコストを定量化しました。模様付き平板は形状を表現するためにより多くの小さな表面要素を必要としましたが、最も複雑な小ピラミッド設計でも計算時間は約6％の増加にとどまりました。より単純なリブ付き平板では追加時間はさらに小さかったのです。言い換えれば、境界条件の現実性を高めるためのコストは、粒子が試料内で実際にどのようにせん断を伝えるかを誤って表現するリスクに比べて控えめです。

実地試験への示唆

単純せん断試験に依存する技術者や科学者にとって、本研究は明確な示唆を与えます：上下の平板の形状は試験が本当に均一なせん断過程を再現しているかどうかを強く支配します。平板は、コンピュータで摩擦を上げて「粗く」しても、粒子が転がったり滑ったりして実際の破壊パターンを隠してしまうことがあります。一方、リブやピラミッド状の突出部を持つ平板は粒子と噛み合い、せん断が試料全体を通して伝わることを保証し、実験とシミュレーションの直接的な比較を可能にします。こうした平板は現代の3Dプリントや比較的単純な機械加工で製作できるため、筆者らはより信頼でき、物理的に意味のある結果を得るために、実験装置と数値モデルの両方で突出部を持つ境界の採用を推奨しています。

引用: Guo, J., Sun, M., Bernhardt-Barry, M.L. et al. DEM analysis of boundary effects in simple shear tests. Sci Rep 16, 8684 (2026). https://doi.org/10.1038/s41598-026-37235-1

キーワード: 単純せん断試験, 粒状材料, 離散要素法, 境界条件, せん断伝達
